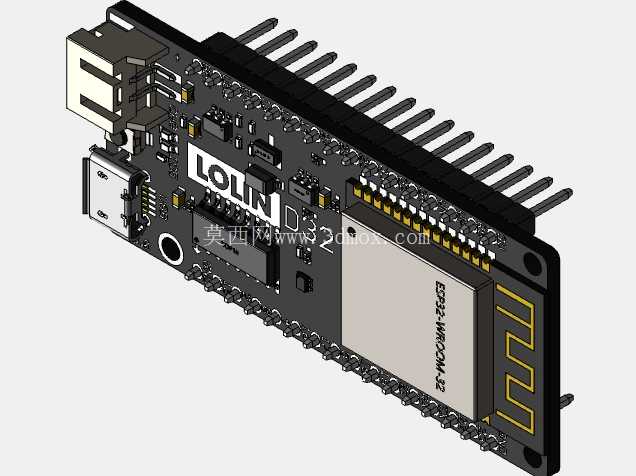

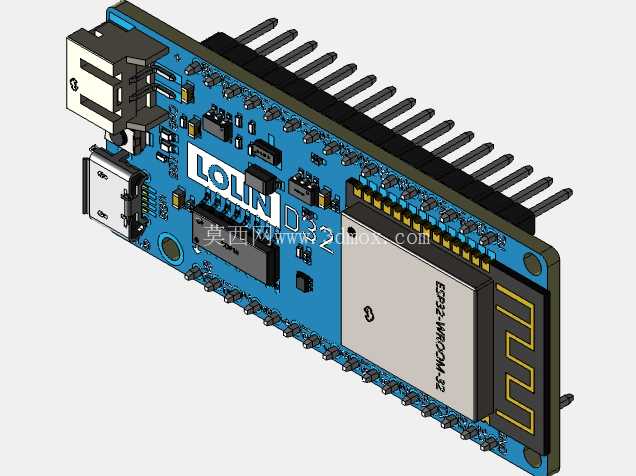

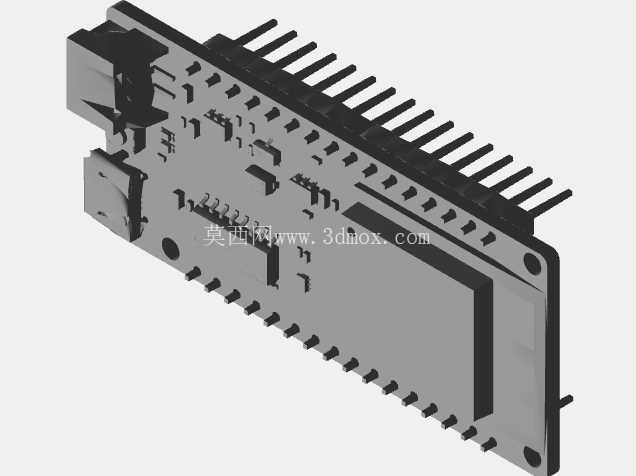

Wemos Lolin D32 ESP32开发板结构设计

　　在嵌入式智能硬件开发、物联网终端原型搭建的实际工程场景中，这类基于ESP32方案的开发板是结构工程师、硬件开发者最常接触的核心功能载体，本次还原的Wemos Lolin D32开发板三维结构，完全贴合实物的装配逻辑与尺寸边界，可直接用于配套外壳设计、扩展模块适配、整机结构堆叠的前期验证工作。从实际使用场景来看，这款开发板常被用于小型物联网节点开发、智能传感终端原型制作、创客类DIY电子项目、小型智能设备的主控方案验证，很多工业现场的小型数据采集节点、智能家居的控制终端原型，都会选用这类成熟的开发板做前期功能验证，避免从零开始画PCB打样的周期损耗，这就要求对应的三维模型必须精准还原板上所有元件的高度、位置、安装孔位，才能保证结构设计阶段不会出现装配干涉。

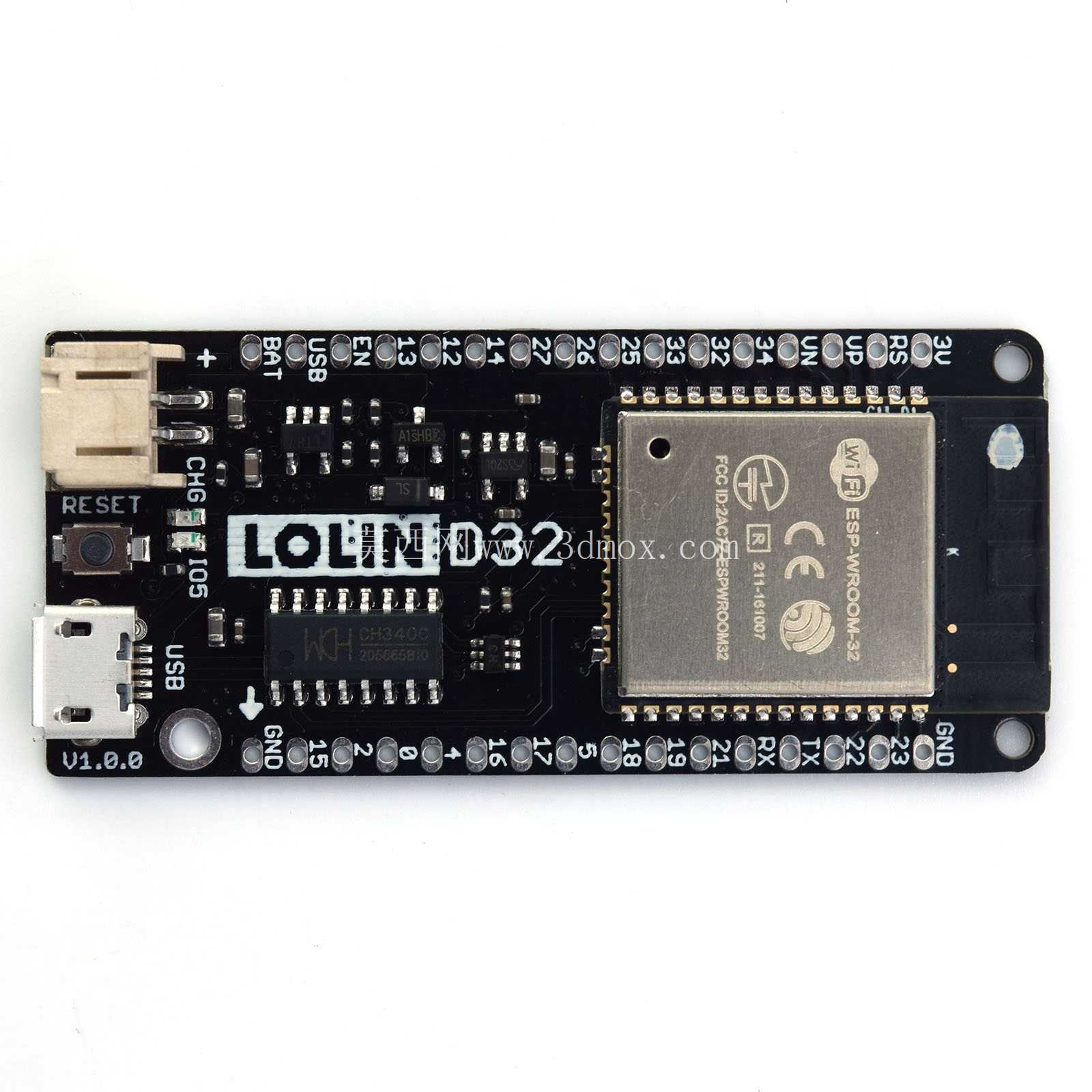

　　从板卡本身的功能布局来看，板载的ESP-WROOM-32模块是整个板卡的核心功能区，模块本身的金属屏蔽罩高度、边缘引脚的排布位置，在模型中都做了精准还原，不会出现外壳设计时屏蔽罩顶壳、引脚与外壳筋位干涉的问题；板端的USB接口采用了Micro USB规格，接口的伸出长度、插接口的内凹深度都严格匹配实物，做外壳开孔时可以直接提取模型轮廓做开孔参考，不需要反复核对实物尺寸调整公差；板端的复位按键位置、USB使能按键的凸起高度也完全贴合实物，外壳对应位置的按键触发凸点高度可以直接依据模型尺寸设计，避免出现按键按不动、误触发的问题。

　　从安装边界来看，整个板卡为长条形规整布局，板身两端设置了标准直径的圆形安装孔，孔位的中心距、孔边到板边的距离都严格匹配实物规格，做固定结构设计时，可以直接用孔位做定位基准，不管是用铜柱固定在壳体内，还是直接用螺丝固定在设备安装位，都能保证安装位置准确；板身两侧的排针引脚排布完全遵循官方的引脚定义布局，排针的高度、引脚间距都做了等比例还原，当需要外接扩展板、传感器模块时，可以直接在装配环境下模拟插接状态，提前排查扩展模块与板上其他元件的干涉问题，比如部分高度较高的扩展模块会不会和ESP32屏蔽罩产生位置冲突，外接接线会不会和USB接口的插拔空间产生干涉，这些问题都可以在三维装配阶段提前发现，减少后期打样返工的概率。设计这类板卡的三维模型时，首先要确定板身的基准平面，以PCB板的底面为安装基准面，所有元件的高度都从这个基准面开始计算，避免出现整体尺寸偏移；对于板上的接插件、接口类元件，优先保证安装配合面的尺寸精度，比如USB接口的插接面、排针的插接端、安装孔的中心位置，这些尺寸直接影响后续结构设计的可用性，而板上的阻容类小元件，在不影响整体干涉检查的前提下做适度简化，既保证模型的装配实用性，也不会因为过多细碎特征导致模型过于臃肿，影响大装配体下的运行流畅度。板端的丝印标识在模型中也做了对应位置的还原，虽然结构设计中不需要用到丝印内容，但在装配调试阶段，可以通过丝印位置快速对应引脚功能，方便结构工程师和硬件工程师对接时快速定位元件位置，减少沟通成本。另外板上的USB接口旁的保护电路元件、电源管理相关的元件高度都做了精准还原，很多工程师做外壳设计时容易忽略这些小元件的高度，导致外壳装配时压到元件造成短路，这个模型里所有超出PCB板面的元件都做了等比例建模，只要在装配时预留合理的安全间隙，就可以完全规避这类问题。

　　在实际的项目开发中，很多小型智能设备的初代原型都是直接用这类开发板搭建，不需要单独设计主控PCB，这时候精准的开发板三维模型就可以大幅缩短结构设计周期，不需要设计师自己拿着卡尺逐块测量板卡尺寸，直接导入模型就可以开始外壳、安装结构的设计，同时可以在软件里模拟接线、外接模块的状态，提前评估整个设备的内部空间利用率，优化内部走线的布局，避免后期组装时出现空间不足、走线挤压的问题。对于做模块化智能设备的团队来说，这类通用开发板的标准化三维模型也是常用的结构设计库元素，可以快速调用到不同的项目方案中，提升前期方案验证的效率。
