在工业现场数据采集、户外分布式传感网络搭建、小型无人设备遥控链路这类场景里,短距离有线通讯的布线成本高、后期维护难度大,普通蓝牙、WiFi模块的穿墙能力弱、空旷传输距离不足,HC-12这类433MHz频段的UART无线模块刚好填补了这一应用空白。不同于2.4G频段易被遮挡、绕射能力差的特性,433MHz属于Sub-1G免申请频段,在工业厂区、楼宇内部、农田林区这类有遮挡的场景下,信号绕射能力更强,配合100mW的发射功率,空旷环境下可以实现1km的稳定通讯距离,完全能满足多数中小范围无线数据传输的需求。

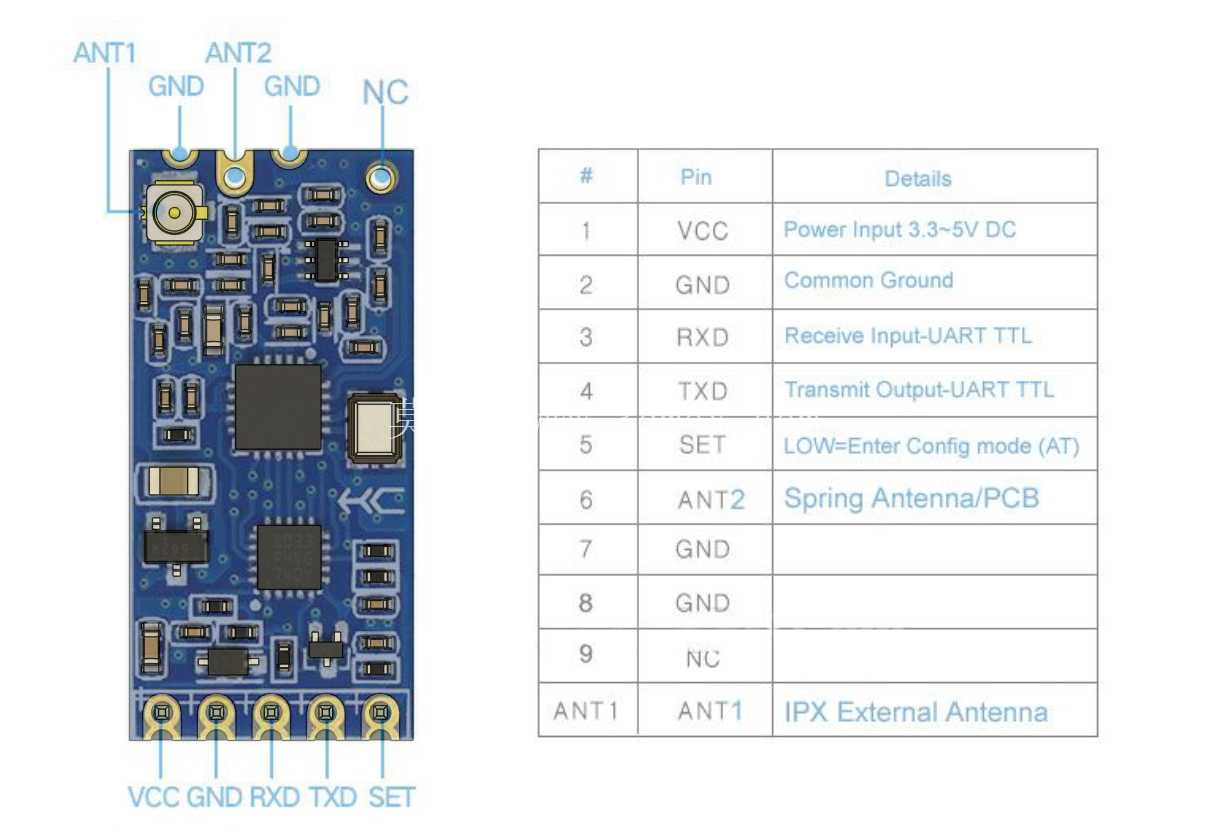

从实际使用角度看,这款模块采用标准UART串口通讯逻辑,电平兼容常用的3.3V/5V单片机系统,不需要额外编写复杂的射频驱动代码,只需要对接TX、RX、VCC、GND四个引脚,配置好对应的波特率、信道、发射功率参数,就可以实现两个模块之间的透明数据传输,不需要额外做协议转换,对于嵌入式开发、设备改造的工程师来说,可以大幅缩短无线通讯部分的开发周期,不用深入研究射频电路的匹配、天线调谐这类专业射频设计内容,直接把模块当成无线延长的串口来使用即可。

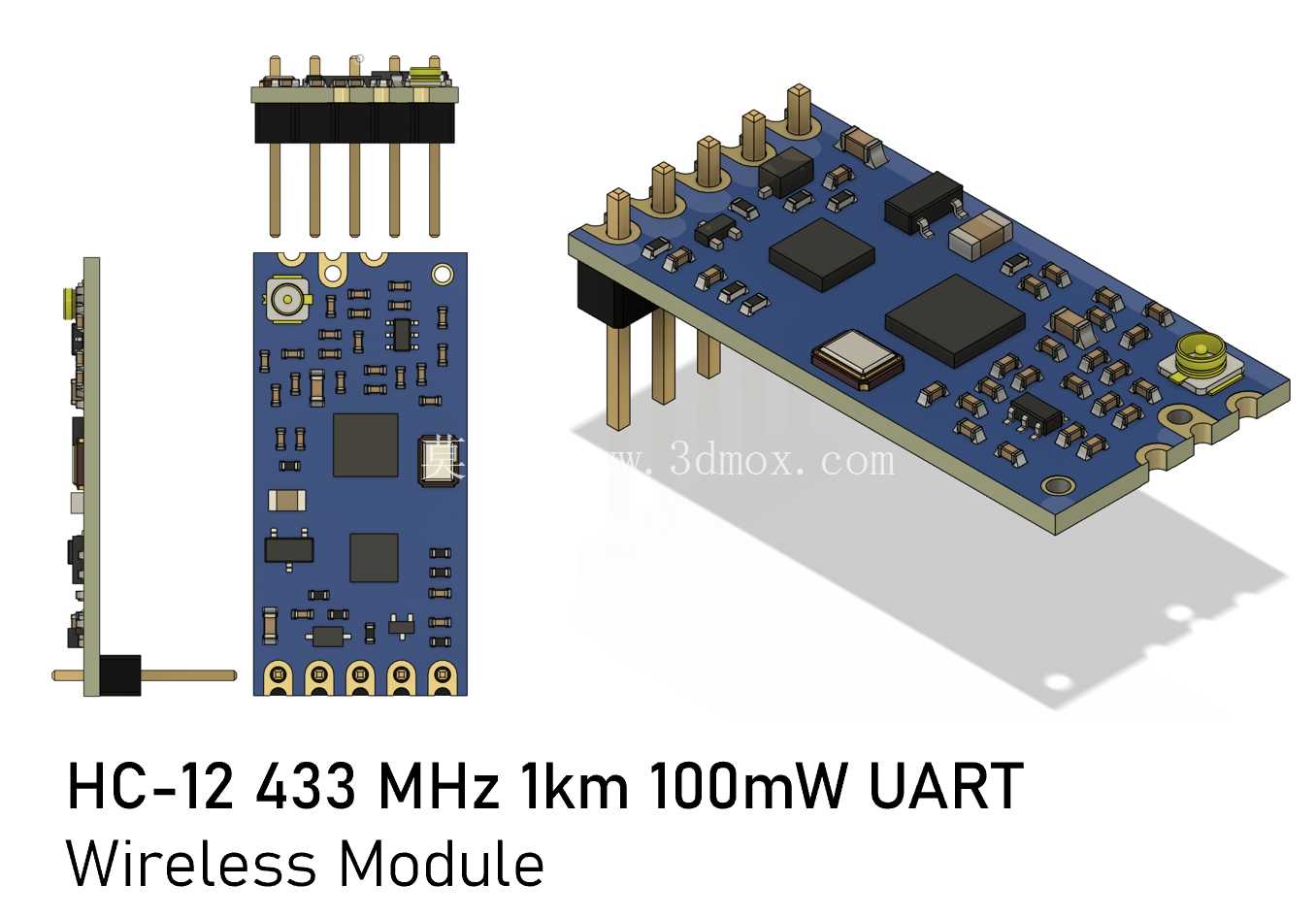

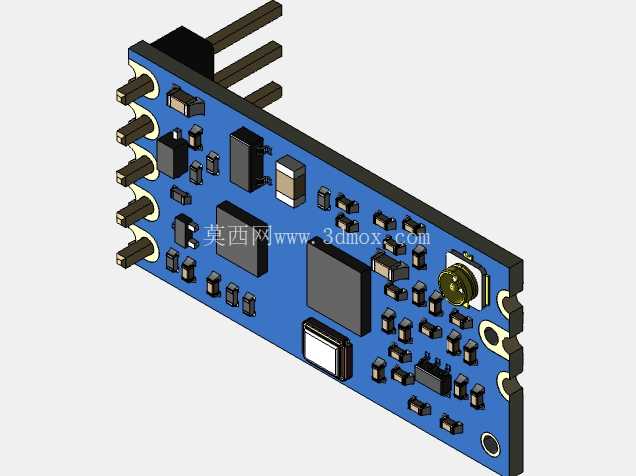

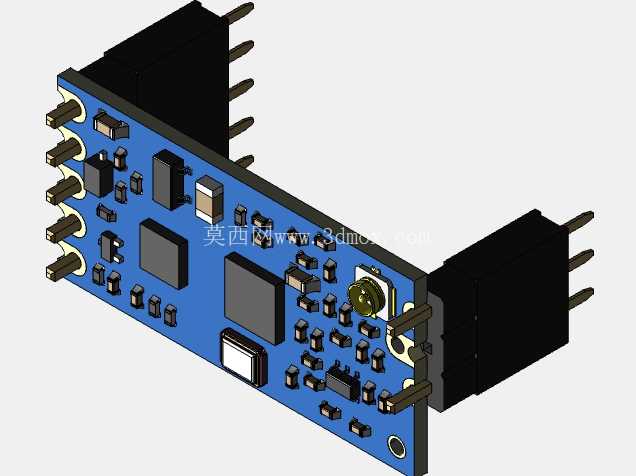

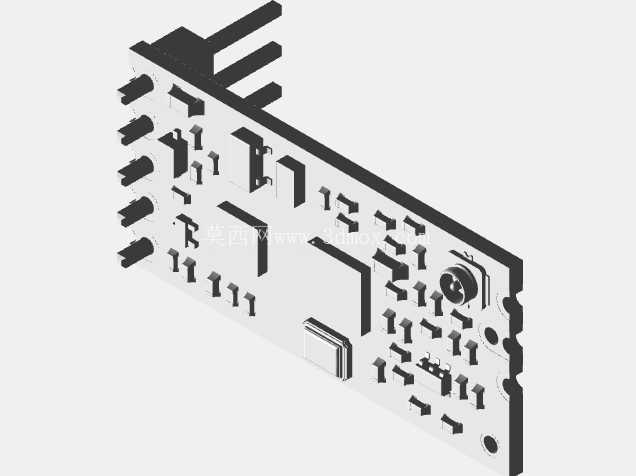

做这款模块的三维建模时,首先要还原的是实际硬件的安装边界,模块主体采用蓝色FR4玻纤板基材,板长控制在常用的直插模组尺寸范围内,板边预留了标准2.54mm间距的排针安装位,既可以直插焊接在用户的主控电路板上,也可以通过排针排母做可拆卸式安装,方便后期维护更换。建模过程中,板上的元器件布局完全参照实物模块的排布:射频收发主芯片放在板载PCB天线的馈电点附近,减少高频信号的走线长度,降低信号传输损耗;电源滤波电容紧贴芯片的电源引脚布置,滤除电源纹波对射频电路的干扰;板载的状态指示灯放在模块边缘位置,安装后可以直观观察模块的供电、数据收发状态;模块顶端预留了IPEX天线座的安装位置,用户如果需要更远的传输距离,可以外接高增益胶棒天线,替换板载PCB天线,不需要改动模块本身的硬件结构。
结构设计上,模块两侧的排针引脚定义完全兼容市面上主流的同类型无线模块,做设备迭代或者替换旧模块时,不需要改动原有电路板的封装尺寸,可以直接pin对pin替换,降低硬件改板的成本。模块整体厚度控制在合理范围内,板上最高的元器件是排针和屏蔽罩,整体安装高度不超过12mm,对于内部空间紧凑的小型传感节点、手持遥控设备来说,不会占用过多的内部安装空间。建模时特意还原了板上的安装固定孔位,孔位内径适配M2规格的固定螺丝,用户如果需要把模块单独固定在设备壳体内部,可以通过铜柱加螺丝的方式做刚性固定,避免设备震动过程中排针接触不良的问题。
从工程选型的角度来说,这类无线模块的三维模型主要用于两个场景:一是做整机设备的结构布局校验,在设计设备主控板或者内部安装结构时,提前导入模块模型,确认排针位置、模块高度和周边元器件、壳体结构不发生干涉,避免打样后出现安装不上的问题;二是做设备的虚拟装配演示,在方案汇报、产品说明材料里,直观展示模块在整机内部的安装位置和接线方式。建模过程中,对于板上的阻容类小元器件做了适度的简化,保留了元器件的实际外形尺寸和安装位置,既保证模型的装配精度符合结构设计要求,又不会因为过多的细小特征导致模型文件过大,影响装配时的软件运行流畅度。
实际应用中,这款模块常被用在工业温湿度传感节点的无线数据回传、小型农业物联网设备的远程控制、智能家居的外设联动、航模的遥控信号备份链路这类场景,因为采用透明传输机制,不管是传感器的采集数据、设备的控制指令,都可以直接通过串口发送,不需要做额外的数据封包处理,对于没有太多射频开发经验的结构工程师、嵌入式工程师来说,上手门槛极低。建模时也考虑到了不同使用场景的安装需求,除了直插排针的安装形式,模型也预留了贴片安装版本的结构参考,用户如果需要做SMT贴片焊接,可以把排针替换成贴片焊盘的结构,不需要重新绘制模块的主体轮廓。
需要注意的是,模块的天线部分是影响传输距离的关键结构,建模时板载PCB天线的形状、尺寸完全参照实物的天线走线设计,因为433MHz频段的天线长度和波长直接相关,随意改动天线的形状或者尺寸,会导致天线驻波比升高,发射效率下降,直接影响实际的通讯距离和稳定性。另外模块的电源引脚位置做了清晰的结构区分,避免结构设计时因为丝印被遮挡导致电源接反烧坏模块的问题,在装配模型里可以通过不同的颜色标识区分不同功能的引脚,方便硬件接线时的核对。
