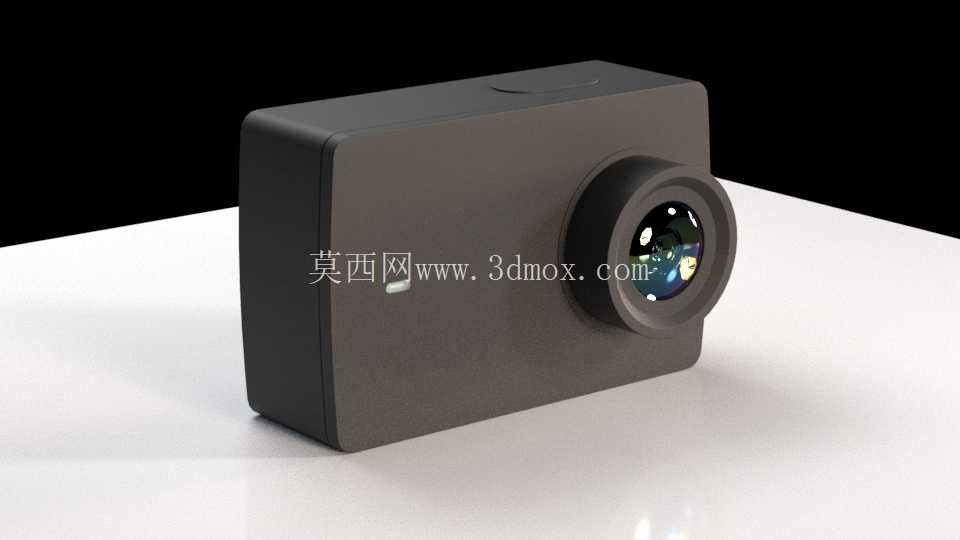

小蚁4K运动相机高精度结构建模

做这款运动相机的结构建模，最初是因为日常做户外拍摄配套工装设计时，找不到匹配该机型的精准三维参考，很多现成的模型要么外形偏差大，要么关键安装位尺寸不准，没法直接用来做配套的防水壳、固定支架、外接拓展配件的结构校核，索性自己从头梳理结构做了全尺寸建模。

从实际使用场景来看，这类运动相机主要面向户外徒步、极限运动记录、车载第一视角拍摄、vlog日常创作这些场景，所以建模的时候首先要保证的就是外形轮廓和真机的一致性，毕竟所有配套的挂载配件都要和机身贴合，差一毫米可能就会出现安装卡滞、密封失效的问题。整个机身的外形是带微弧过渡的长方体，边角做了大R角处理，一方面是手持的时候贴合掌心轮廓，减少硌手感，另一方面跌落的时候能分散冲击力，降低外壳碎裂的风险，建模的时候所有曲面过渡都做了曲率连续检查，避免出现棱线错位、曲面褶皱的问题。

功能层面，这款相机核心是支持4K分辨率的视频录制，所以机身上的接口、按键位置都严格按照真机布局来还原：正面是镜头模组的凸起结构，镜头外圈的装饰环、保护镜片的安装台阶都做了分层建模，后续如果要做镜头保护镜的配套设计，可以直接提取这个位置的配合尺寸；机身侧面是数据传输接口和存储卡仓的位置，仓盖的卡扣结构、密封胶条的安装槽都做了细化，方便后续做防水性能的结构验证；顶部是录制按键和电源开关，按键的凸起高度、按压行程对应的内部让位空间都留足了，不会出现按键按死或者卡键的问题；背面是显示屏的安装位，屏幕和中框的配合台阶做了0.15mm的间隙预留，刚好可以粘贴双面胶做固定，同时保证屏幕表面和中框齐平，不会出现积灰的台阶缝隙。

设计思路上，整个模型采用自顶向下的建模逻辑，先确定整机的最大外形边界：长度65mm、宽度42mm、厚度28mm，这个尺寸是实际测量真机得到的，刚好可以适配市面上主流的运动相机通用支架的安装间距，底部的1/4英寸标准螺孔位置严格居中，距离机身前端面20mm，不管是装在自拍杆、头盔支架还是车载吸盘上，都不会出现重心偏移导致的画面倾斜问题。建模的时候把机身拆成了前壳、中框、后壳、镜头模组、按键、接口仓盖六个独立的子零件，每个零件之间的配合止口都做了0.1mm的配合公差，止口的搭接宽度1.2mm，既可以保证装配的时候定位准确，也能给后续做壳体注塑生产的时候留足拔模斜度的空间。

安装边界这块，除了底部的标准螺孔，机身两侧的拓展槽位置也做了精准还原，槽宽2.2mm，槽深1.5mm，适配市面上常见的运动相机边框夹的固定卡扣，不管是装金属保护框还是硅胶保护套，都能直接用这个模型做干涉检查。镜头模组的凸起高度是4.2mm，所以做配套的镜头盖的时候，内圈深度要做到4.5mm以上，才能保证盖上之后不会压到镜头镜片，同时镜头外圈的直径是22mm，这个尺寸刚好适配市面上通用的22mm口径滤镜，后续如果要做ND镜、UV镜的配套设计，直接提取镜头外圈的圆柱面做配合就可以。

另外在建模的时候特意把机身所有的圆角、倒角都做了参数化处理，后续如果要基于这个模型做改型设计，比如推出同外形的不同配置版本，只需要调整对应位置的参数就可以快速生成新的结构，不用重新从头画曲面。机身内部的电池仓位置也做了空间预留，电池仓的尺寸是38mm*30mm*8mm，刚好适配该机型对应的锂电池尺寸，后续如果要做外接假电池、续航拓展配件的设计，也可以直接参考这个内部空间尺寸做结构设计，不会出现配件装不进去的问题。

实际工程应用里，这个模型可以直接用来做各类配套配件的结构验证，比如做防水壳的时候，可以直接把模型导入装配环境，检查防水壳的内壁和机身各个凸起位置的间隙，保证密封胶圈的压缩量在0.3-0.5mm的合理区间，既不会因为间隙太大导致漏水，也不会因为压缩量太大导致开合困难。做车载支架的时候，可以把模型装到支架上模拟不同角度的安装状态，检查支架的调节旋钮会不会碰到机身，会不会挡住镜头的拍摄视角。甚至做产品外包装设计的时候，也可以直接用这个模型做内衬的海绵开槽尺寸参考，保证内衬的凹槽和机身完全贴合，运输过程中不会出现晃动磕碰的问题。

很多人做这类数码产品的建模只追求外形看起来像，忽略了关键安装位和配合尺寸的准确性，做出来的模型只能用来做渲染效果图，没法用到实际的结构设计和配件开发里，这个模型在建模过程中每一个关键尺寸都经过实际测量校核，所有配合面都做了公差预留，不管是用来做配件开发的结构参考，还是用来做产品展示的渲染素材，都能满足实际使用需求。
