170毫米长度通讯设备配套无线电天线

　　在手持对讲机、便携通讯终端、小型数传电台这类移动通讯设备的配套部件选型中，外置鞭状天线是决定信号收发稳定性的核心组件，本次呈现的170毫米规格无线电天线，就是针对便携通讯场景优化的典型结构件。从实际工程应用场景来看，这类天线主要适配工作在VHF/UHF频段的手持通讯设备，覆盖物业安保现场调度、户外作业班组通讯、业余无线电通联、小型工业设备无线数传等多个使用场景，相比内置天线，外置鞭状结构能够有效规避设备机身金属屏蔽、人体握持遮挡带来的信号衰减问题，在复杂楼宇、野外开阔地等不同环境下都能保持稳定的信号增益。从产品功能特性来看，这款天线采用一体化柔性杆身设计，杆体选用耐弯折的橡塑复合材质，日常使用中遇到挤压、磕碰、意外弯折时能够快速回弹复位，不会出现传统硬质金属天线易折断、连接处开裂的问题；天线顶端做了圆弧收边处理，避免设备携带过程中尖锐端头剐蹭衣物或者划伤操作人员；底部的连接基座做了阶梯式过渡结构，能够分散杆身与接头连接处的应力，长期插拔、晃动使用也不会出现根部断裂的故障。

　　从设计思路层面拆解，这款天线在结构设计阶段就充分平衡了信号性能与便携性的矛盾：如果天线长度过短，会导致辐射效率不足，信号增益无法满足远距离通讯需求；如果长度过长，又会增加设备整体尺寸，便携性大幅下降，170毫米的杆身长度是对应常用通讯频段经过驻波比调试后的最优尺寸区间，既能够保证天线的谐振点落在目标工作频段内，获得理想的辐射效率，又不会因为杆身过长影响设备的手持携带体验。杆身靠近基座的位置做了多道环形凹槽设计，一方面是优化天线的电流分布，改善辐射方向图，减少近场人体对信号的吸收影响，另一方面也能增加杆身根部的结构韧性，提升弯折疲劳寿命。

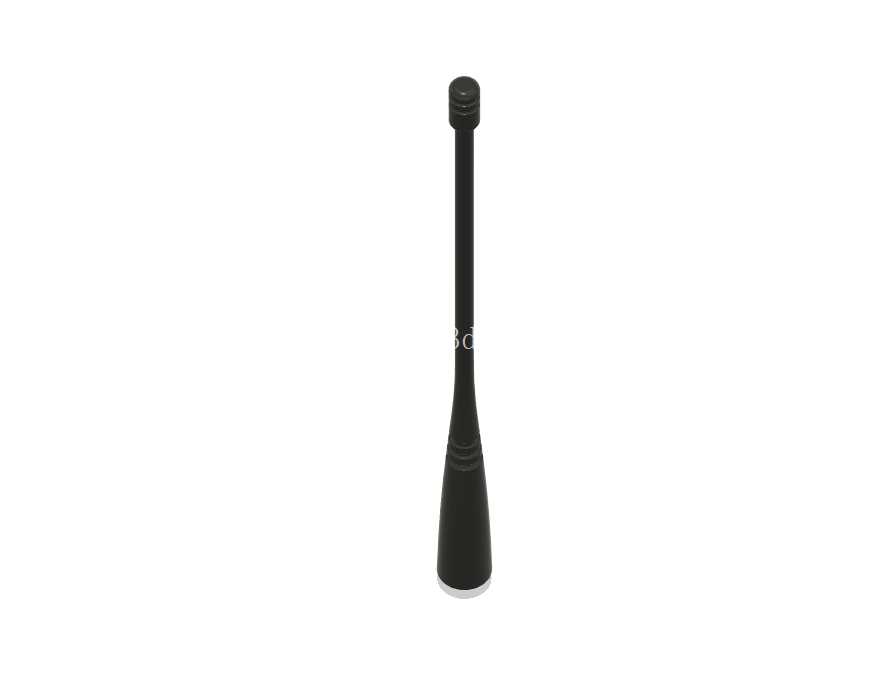

　　从外形尺寸与安装边界来看，这款天线总长度控制在170毫米，杆身主体为等直径圆柱结构，靠近基座位置做了平缓的锥度过渡，最大直径位置集中在底部连接段，能够适配标准的SMA、BNC等常用通讯天线接头，安装时只需要将底部接头对准设备天线座旋紧即可，不需要额外的固定结构；安装完成后天线垂直于设备机身伸出，整体占用的横向空间极小，不会干扰设备上按键、旋钮、显示屏的正常操作；杆身的柔性材质特性也决定了它在设备跌落、受到侧向冲击时能够通过自身形变吸收冲击力，既不会损伤天线本身，也不会将冲击力传递到设备内部的天线座焊接点，避免设备主板出现焊盘脱落的故障。

　　在实际结构建模过程中，这款天线的曲面过渡需要严格控制锥度段的曲率变化，保证杆身从细直径段到底部大直径连接段的过渡顺滑无折线，避免实际生产时出现应力集中点；顶端的盖帽与杆身的配合间隙需要控制在合理公差范围内，既要保证装配牢固，又不能出现配合错位导致的外观瑕疵；底部连接接头的同轴度需要严格管控，保证天线安装后与设备机身保持垂直，不会出现歪斜影响信号辐射方向。这类天线虽然属于通讯设备的配套小部件，但结构设计的合理性直接影响整套通讯设备的使用体验，在建模过程中需要充分考虑实际使用中的受力情况、安装空间限制、信号性能需求，不能只做外观曲面的复刻，要兼顾结构可靠性与功能实用性，才能满足实际工程应用的要求。
