箱式便携无人机地面控制站结构设计

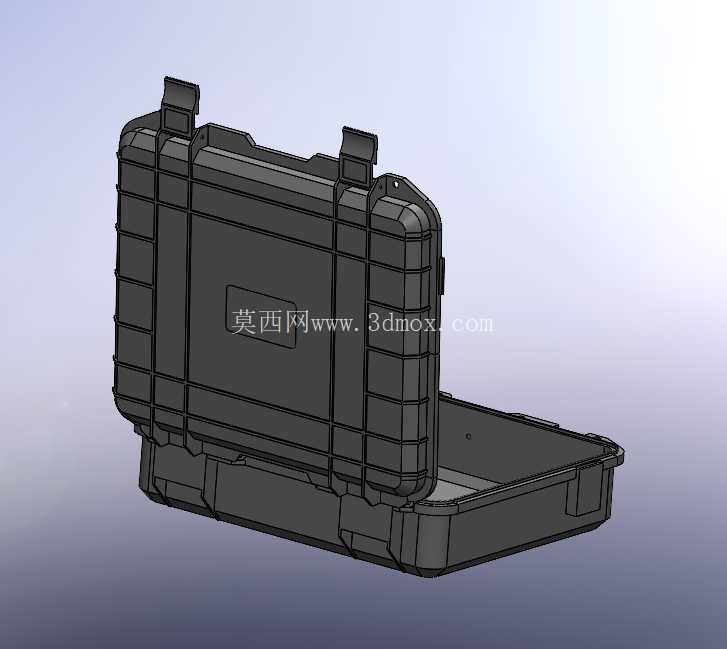

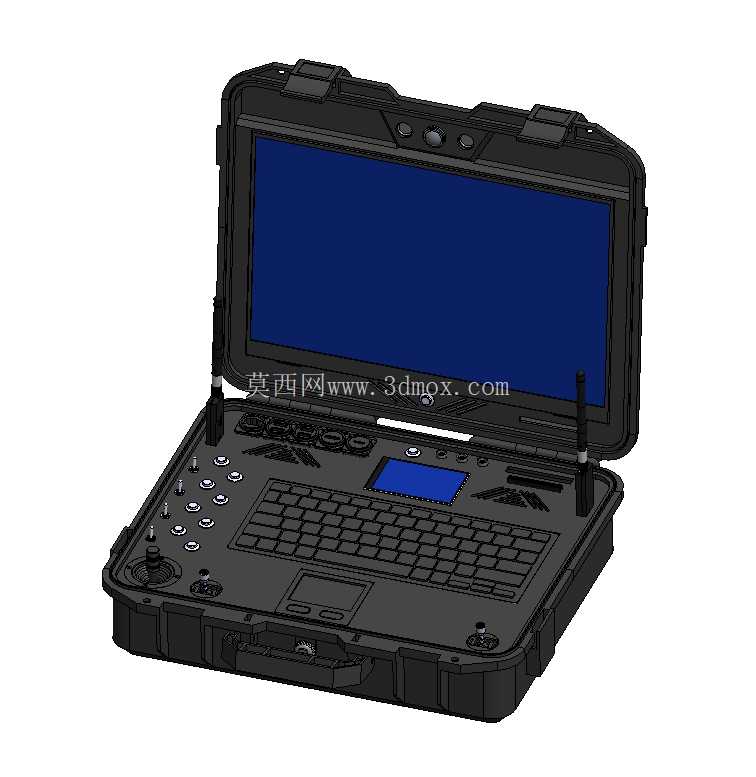

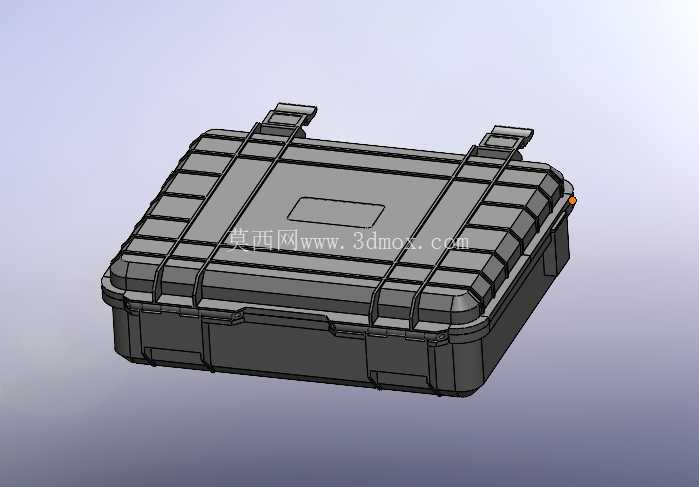

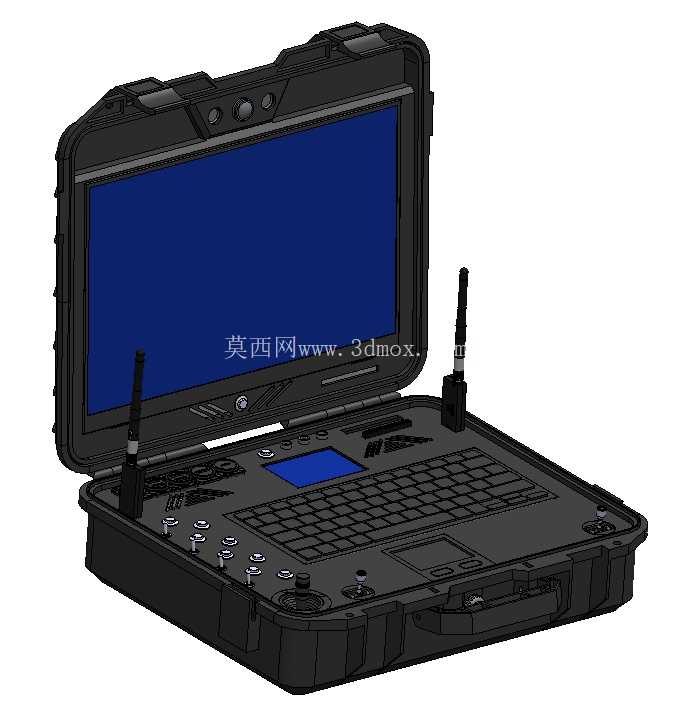

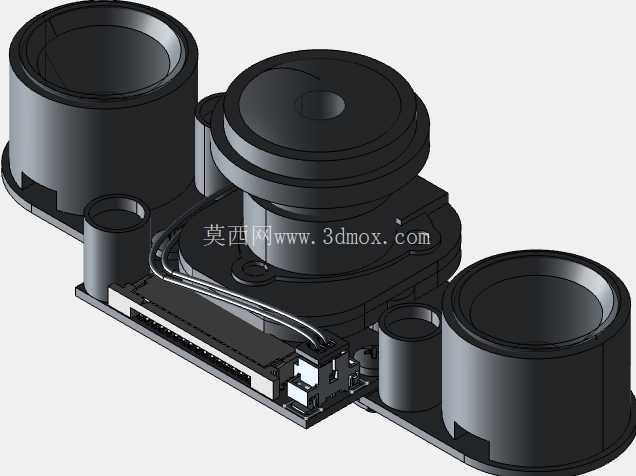

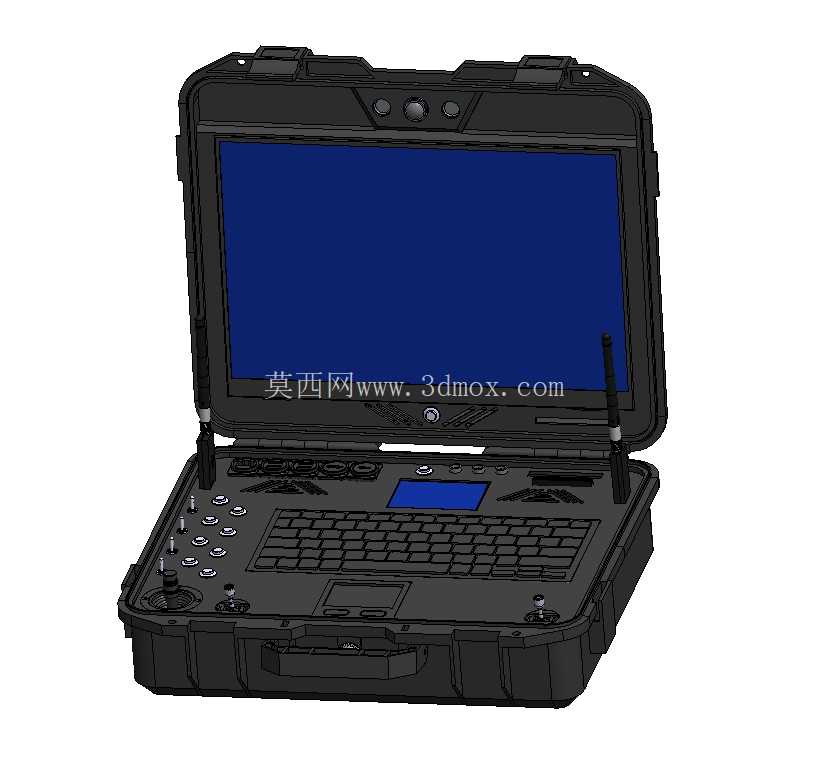

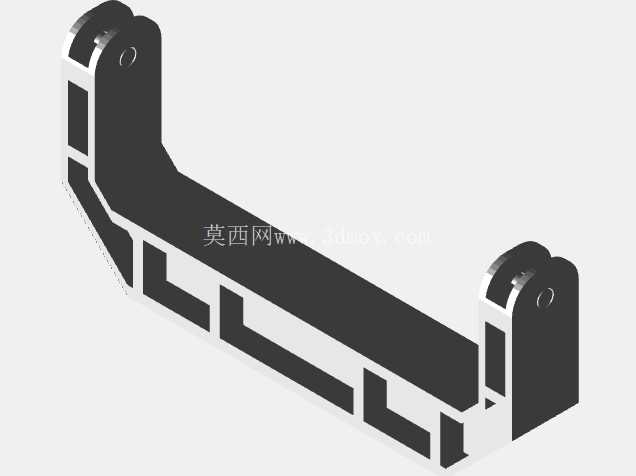

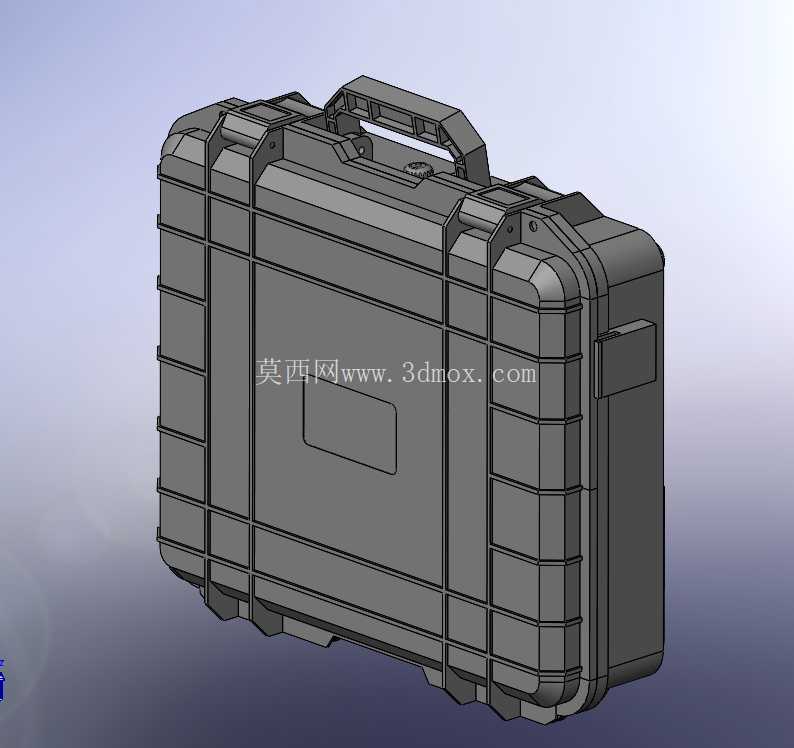

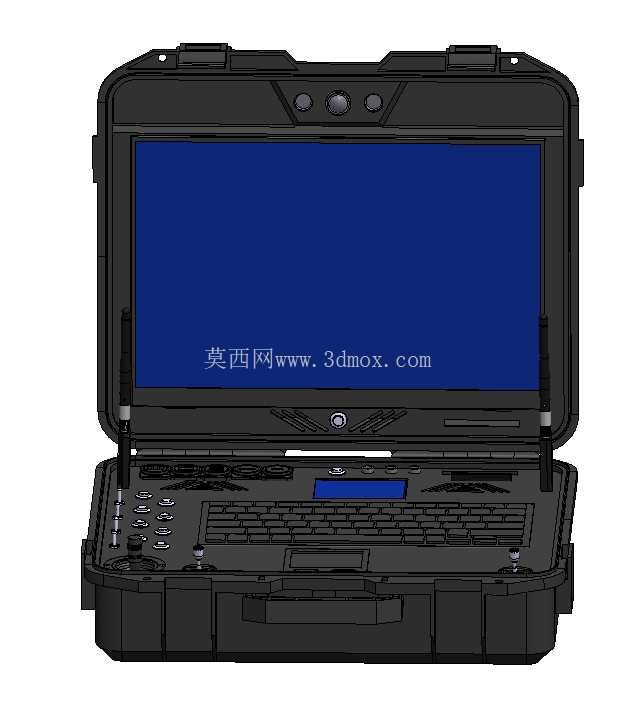

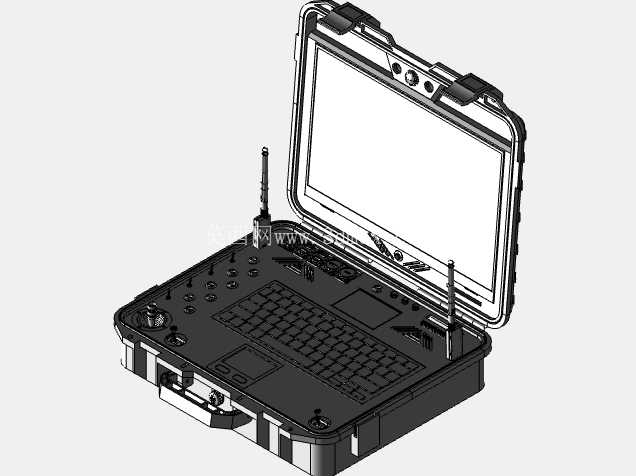

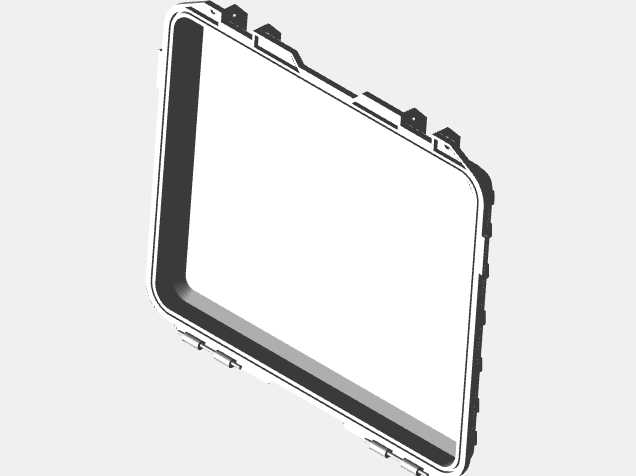

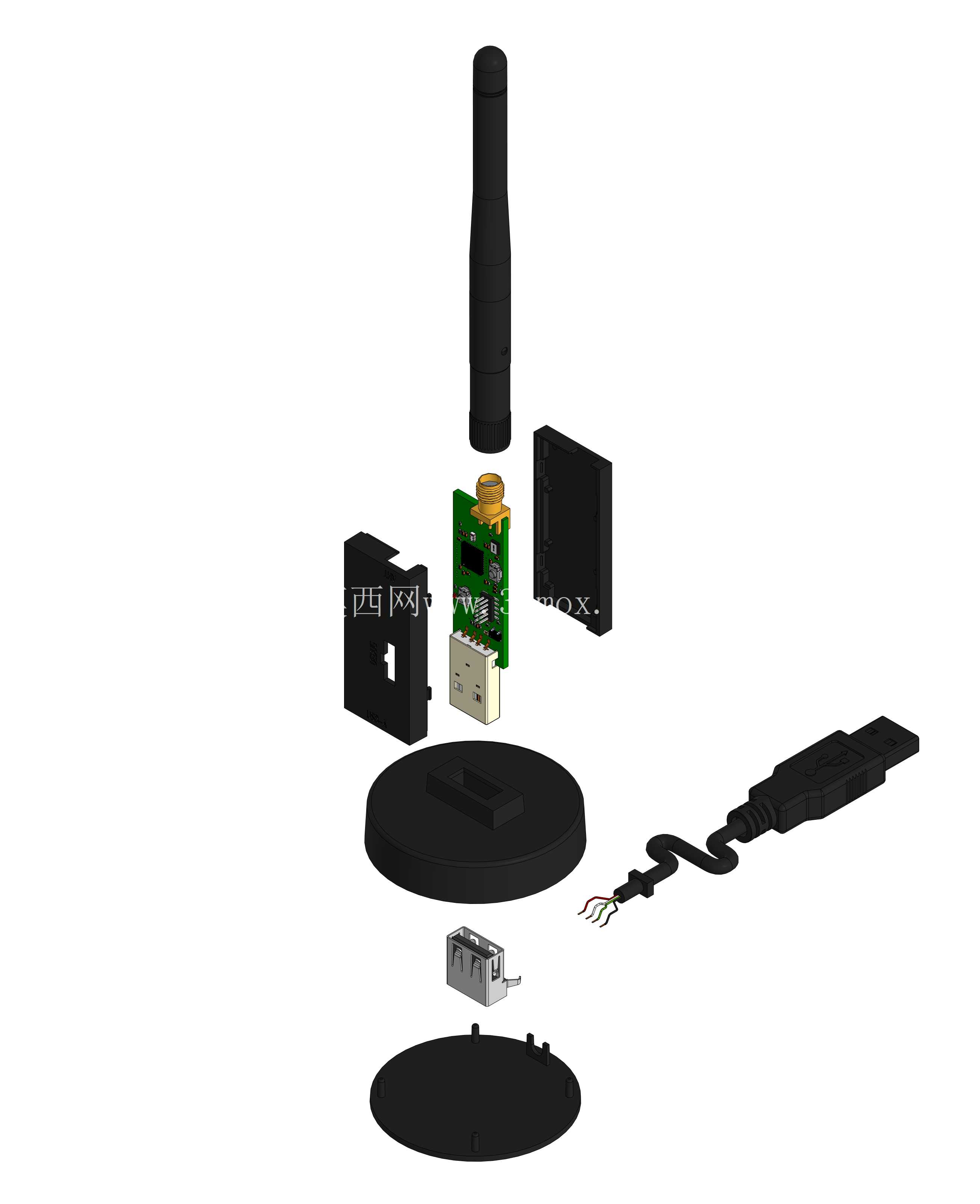

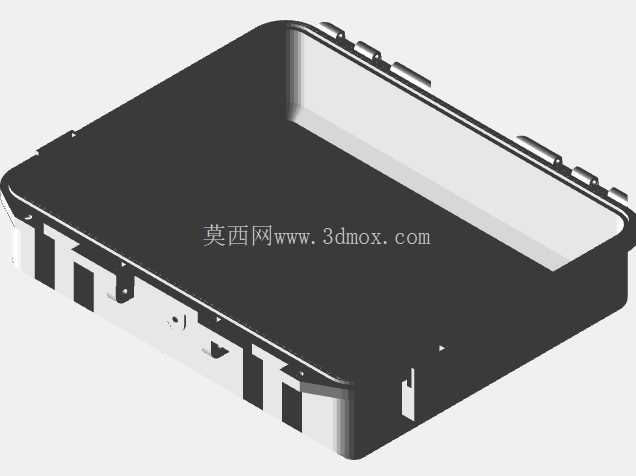

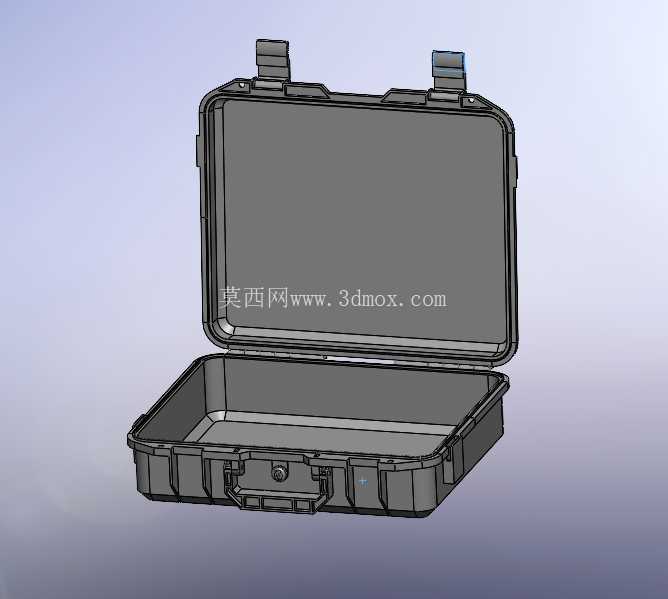

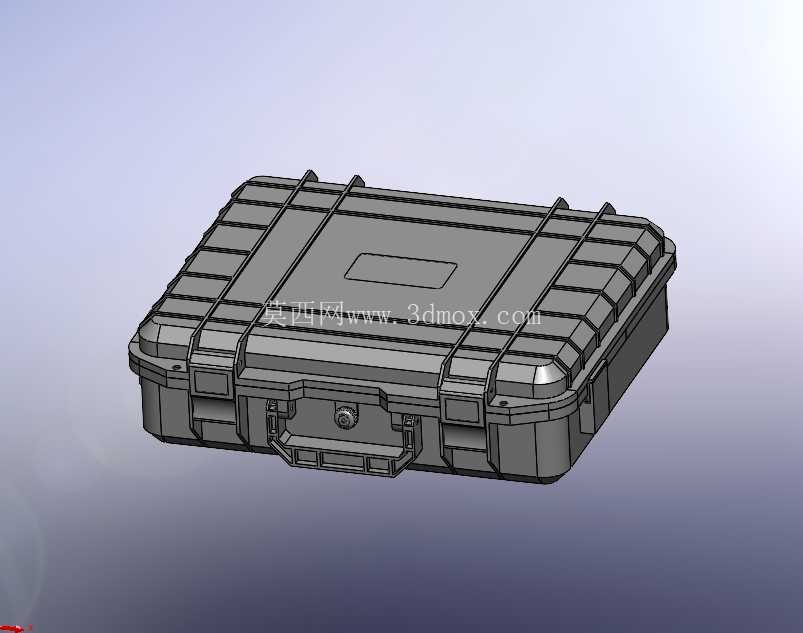

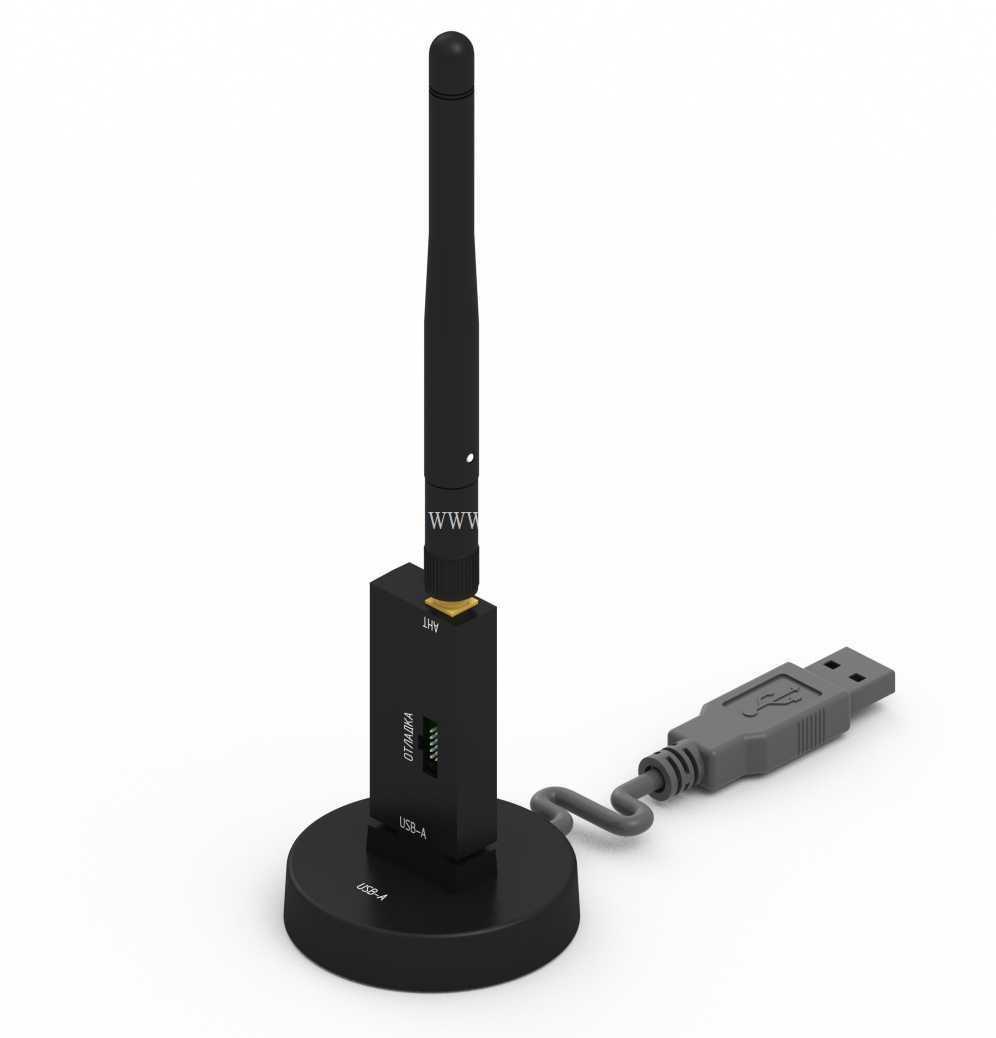

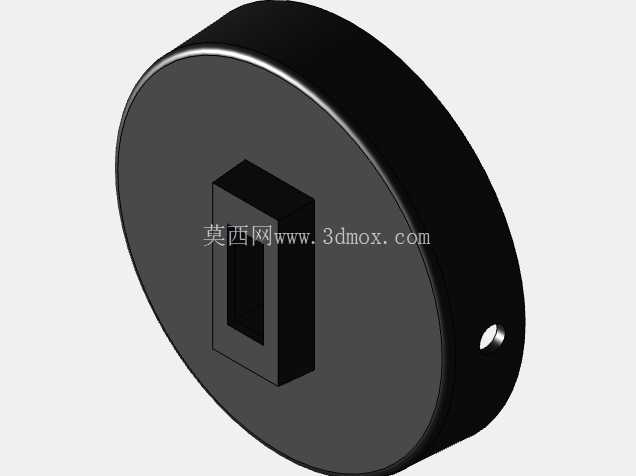

　　野外作业场景下的无人机操控，一直面临设备零散、架设耗时长、防护性不足的痛点，这款箱式集成化的地面控制终端，正是针对这类户外作业需求做的结构布局参考。整体采用三防硬质防护箱作为承载外壳，闭合状态下和常规便携设备箱无明显差异，可直接放入车载储物空间或者单人手提转运，不需要额外定制运输包装箱，适配电力巡检、林业测绘、应急侦察、边境巡逻这类需要频繁转场的作业场景。从结构布局来看，上盖区域集成了16英寸显示屏幕，屏幕上方预留了摄像头模组、状态指示灯与感光元件的安装位，屏幕两侧布置两根可折叠的通讯天线，天线做了内嵌式转轴设计，设备闭合时天线可完全收纳入箱体预留的槽位内，不会因为磕碰造成天线弯折损坏。

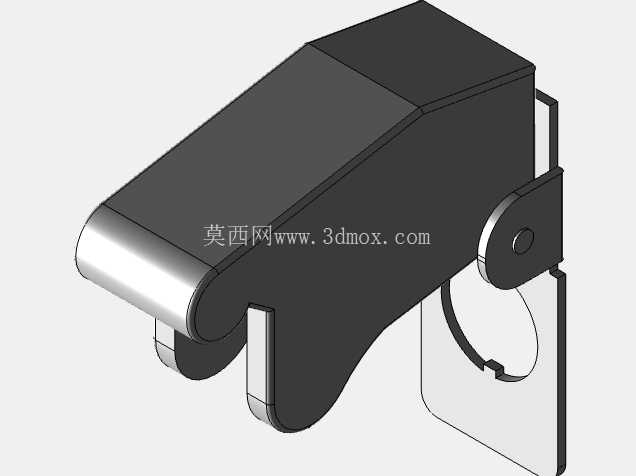

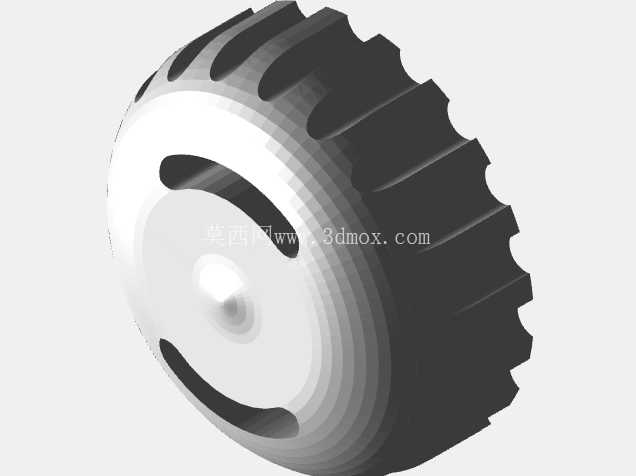

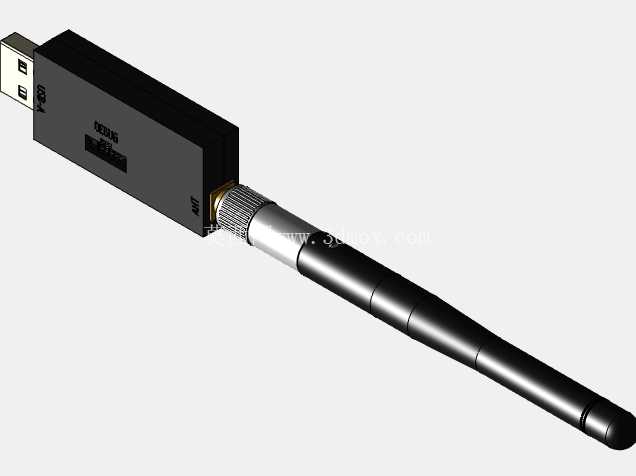

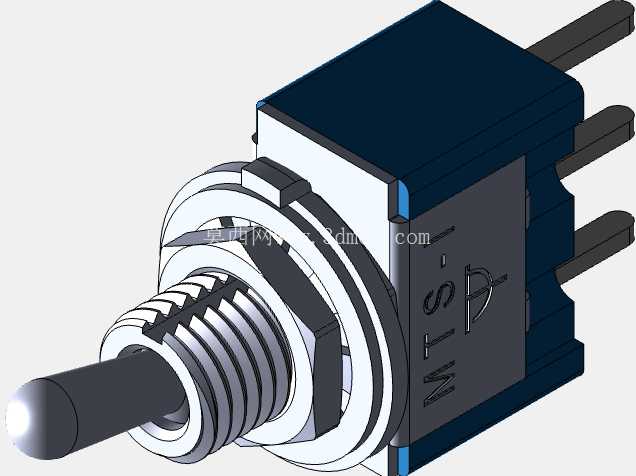

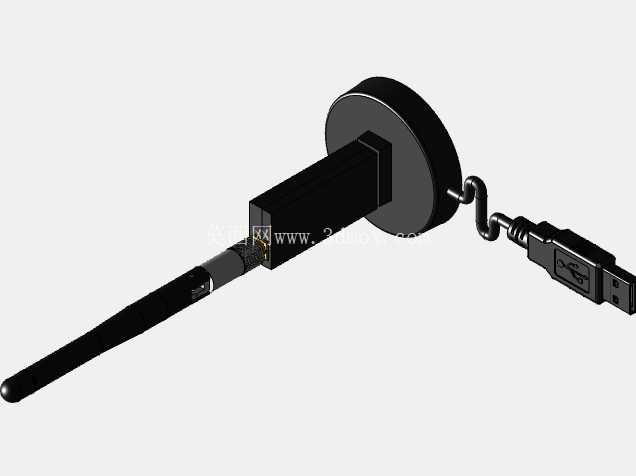

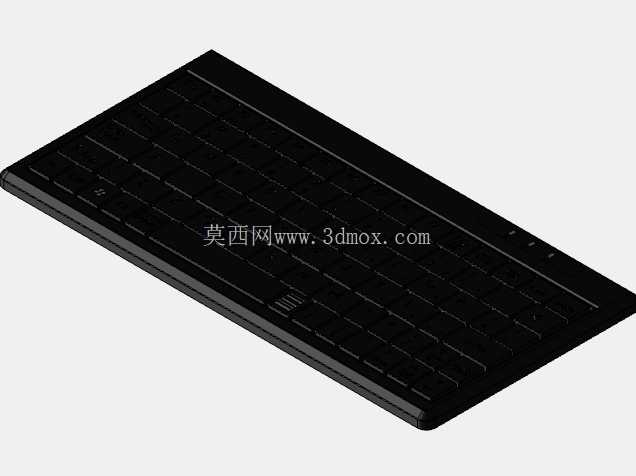

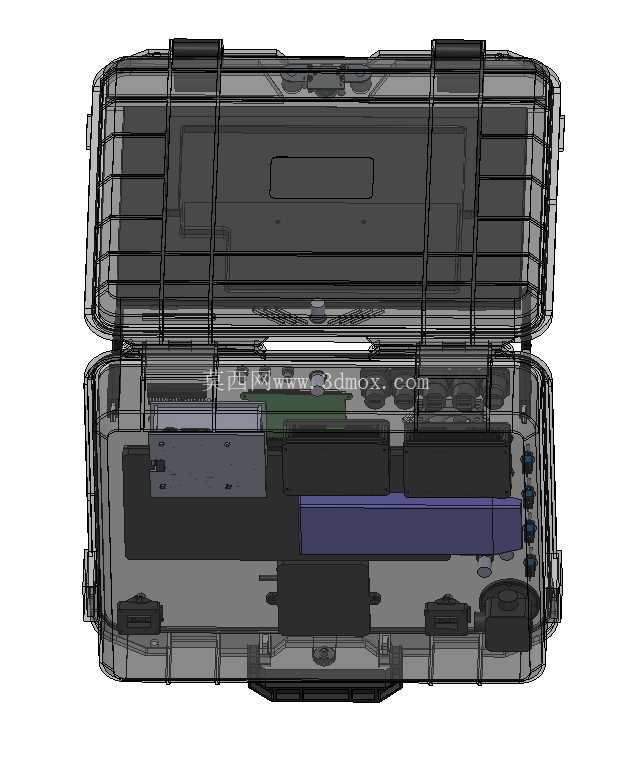

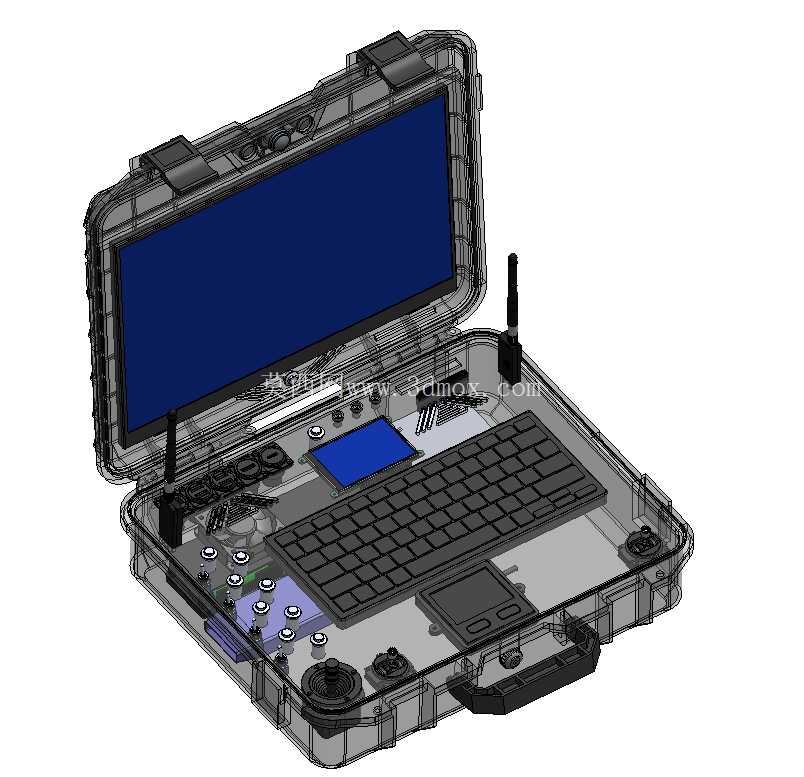

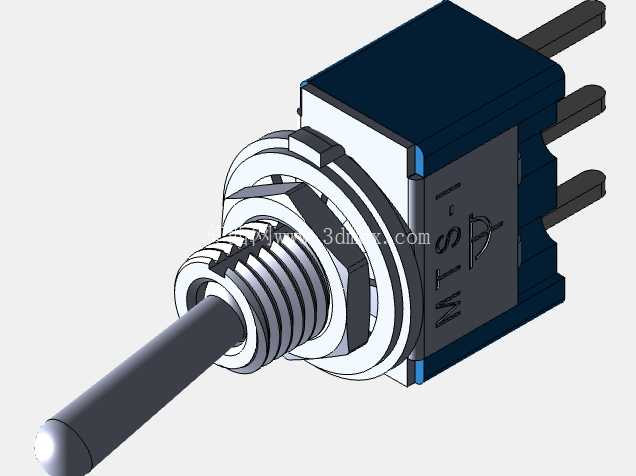

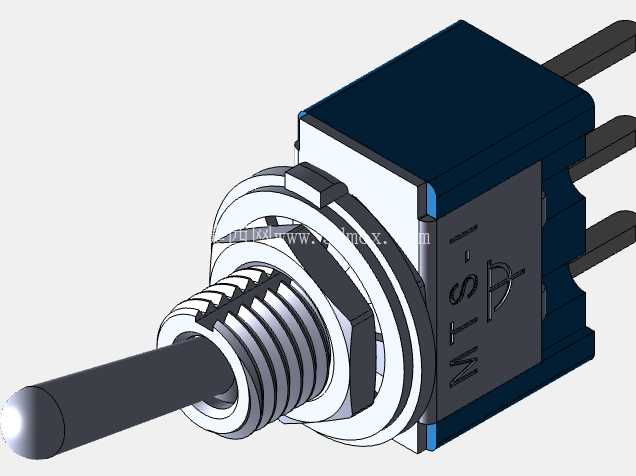

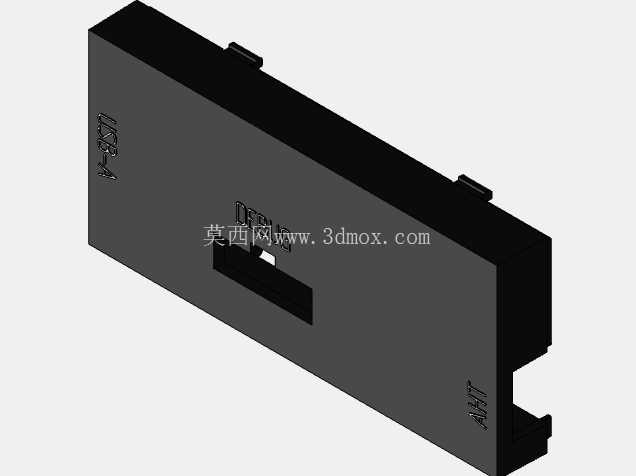

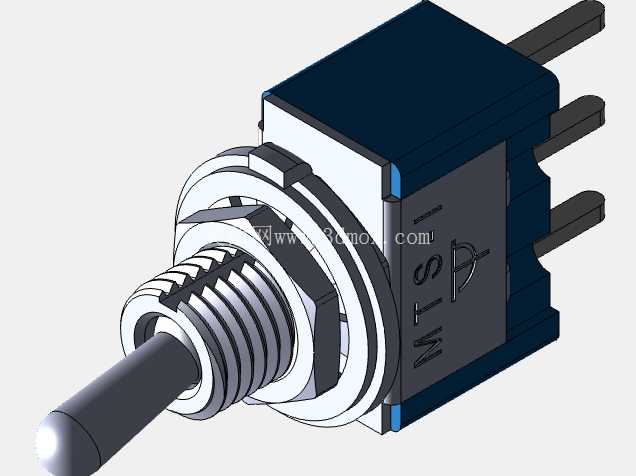

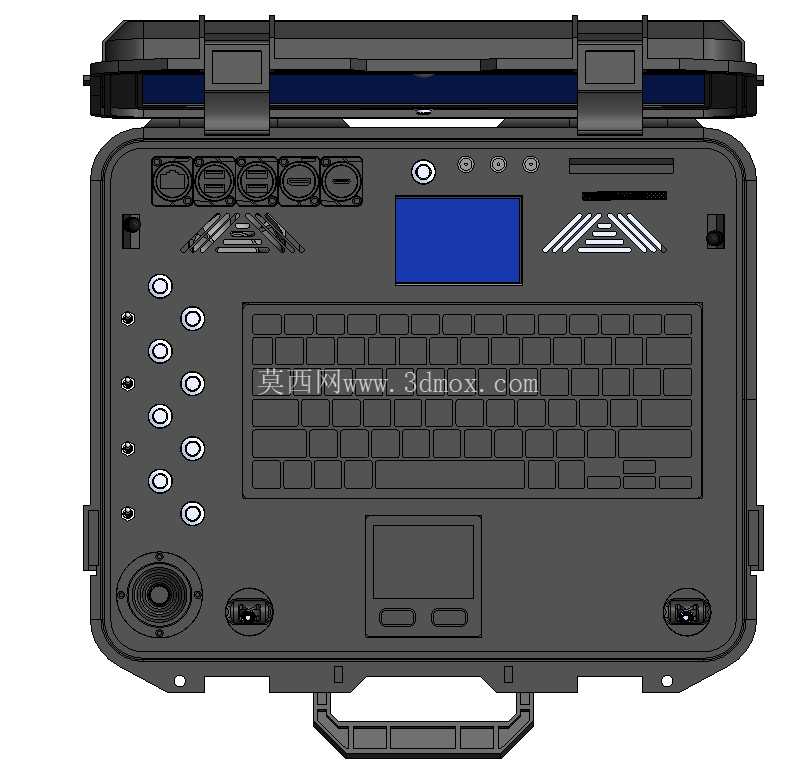

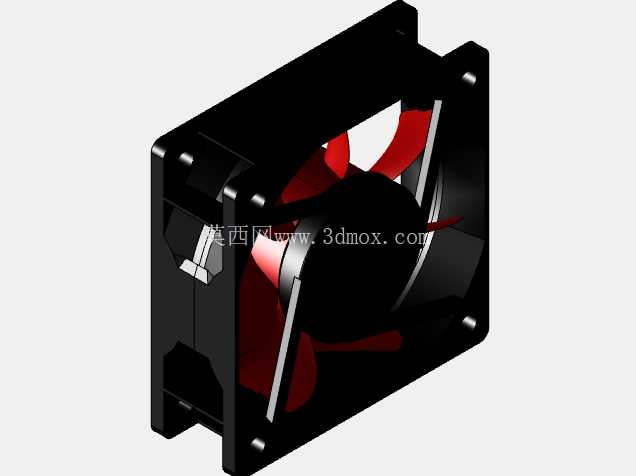

　　下半部分的操作区域，按照人机操作逻辑排布了全尺寸键盘、触控板、小尺寸状态显示屏，操作区上方预留了多组自定义拨杆开关、调节旋钮、功能按键的安装位置，可根据不同作业场景的操控需求，配置对应功能的操控元件，比如航迹规划快捷键、云台俯仰调节拨轮、拍照录像触发按键等。箱体内部的元件排布，充分考虑了走线空间与散热需求，在箱体侧壁预留了通风格栅的安装位，对应内部散热风扇的安装位置，可形成贯通式散热风道，避免长时间高负荷运行时内部积热影响元件稳定性；侧壁同时预留了USB集线器、外接通讯接口、电源接口的安装位，接口位置做了内凹设计，外接插头后不会突出箱体轮廓，避免转运过程中磕碰造成接口损坏。

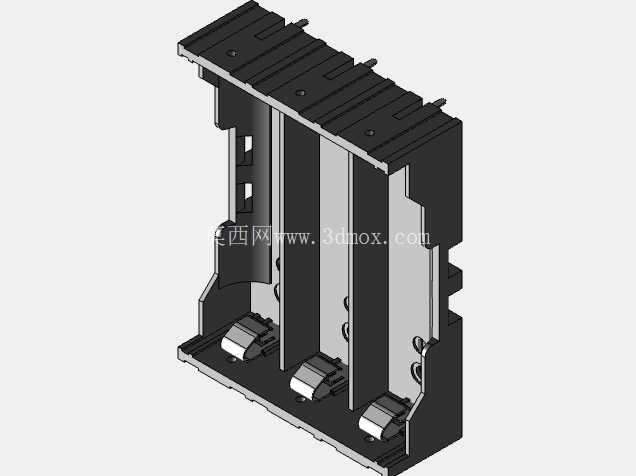

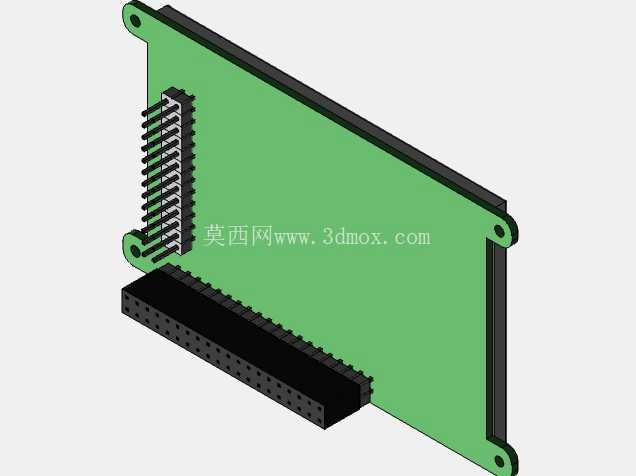

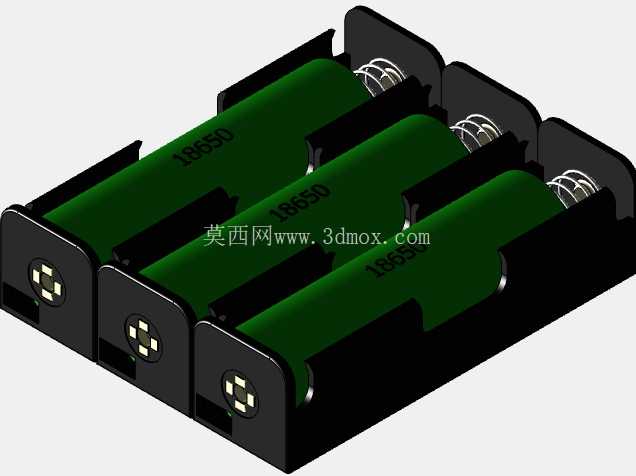

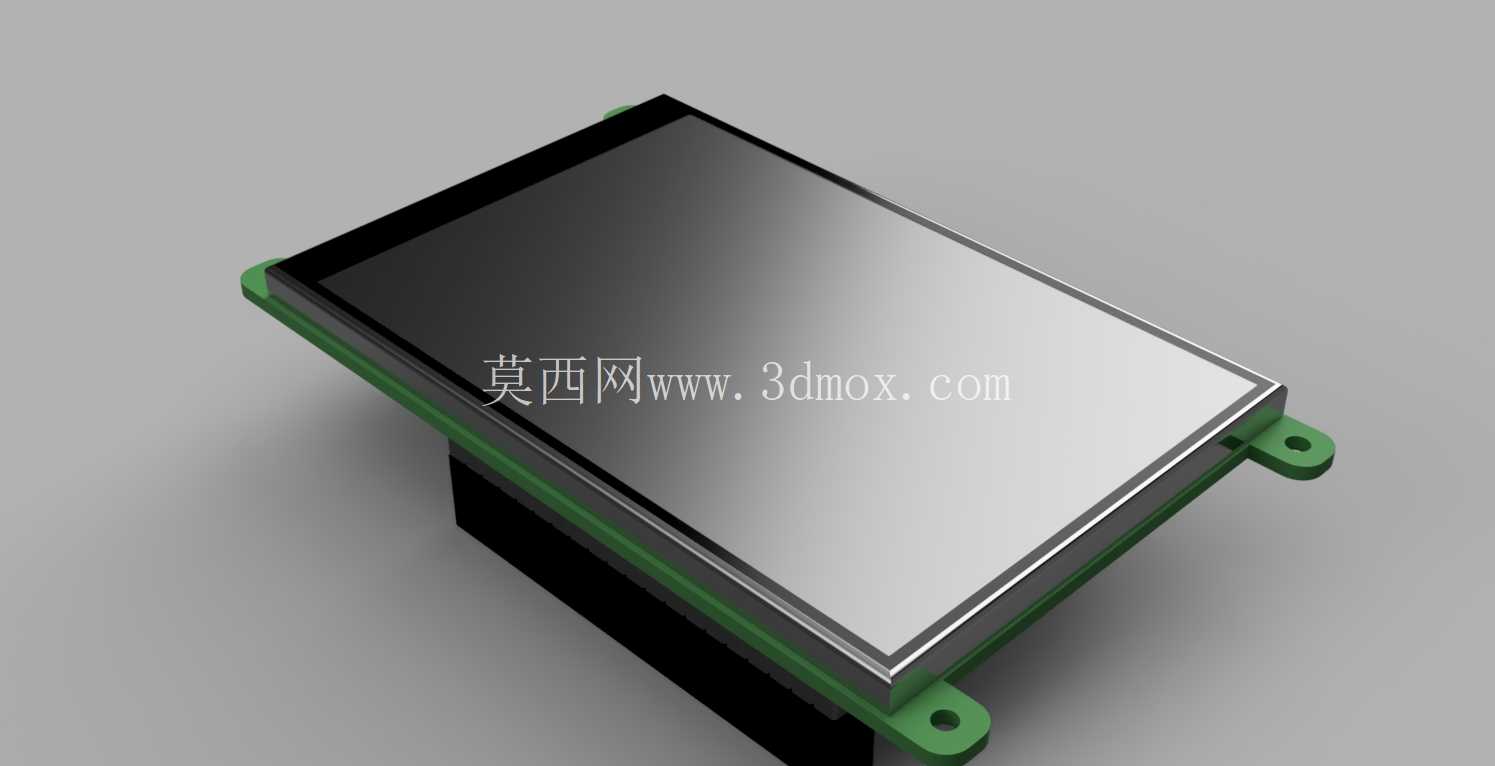

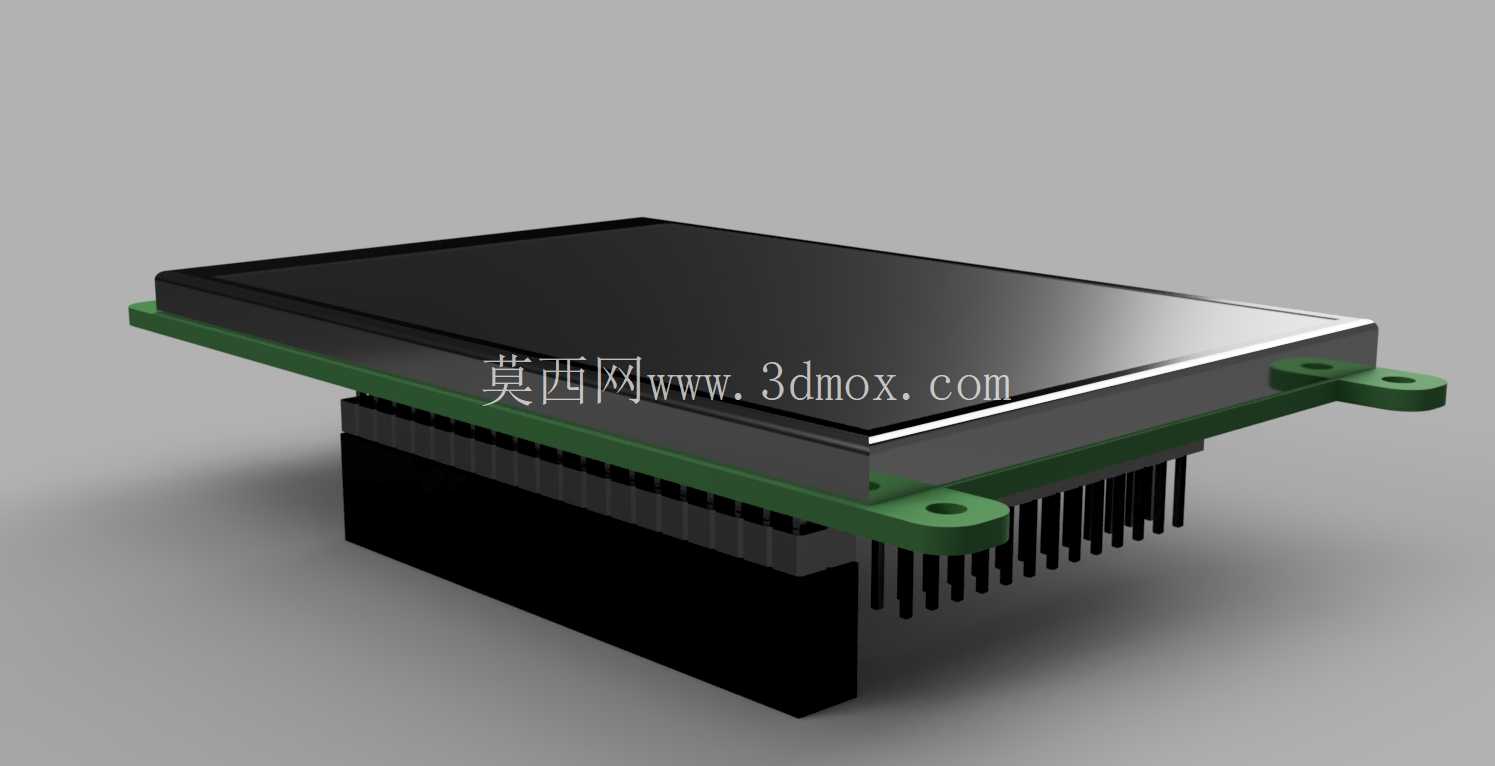

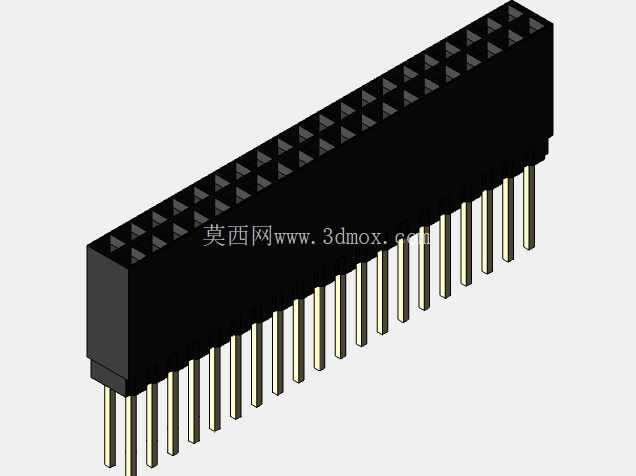

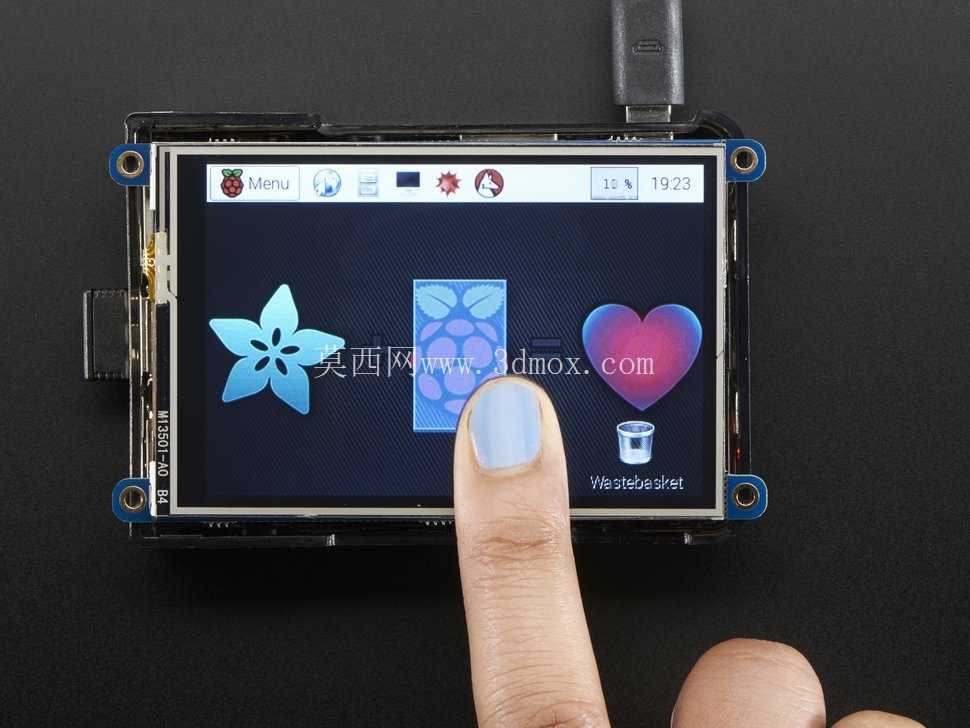

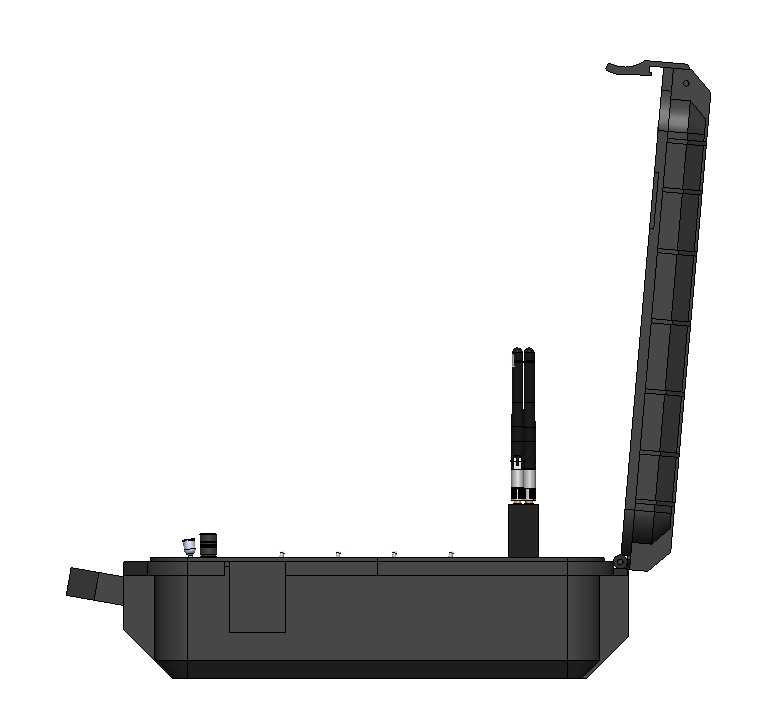

　　整体外形尺寸控制在420×360×120毫米的边界内，这个尺寸是经过多轮人机校核确定的：展开状态下操作区的高度刚好适配成年人坐姿操作的手臂自然放置高度，屏幕的视距也符合长时间观察的舒适视距范围，闭合后的箱体厚度可满足大部分航空随身行李的尺寸要求，方便跨区域作业时携带。设计时没有做精细化的元件结构建模，所有电子元件都采用占位模型布置，核心是给自主搭建地面控制站的结构设计人员提供布局参考：比如屏幕的安装固定孔位边界、键盘与触控板的安装避让空间、天线转轴的活动范围、电池模块的放置空间、树莓派主控板的固定位置、接线的走线路径预留，都在模型里做了清晰的空间占位。

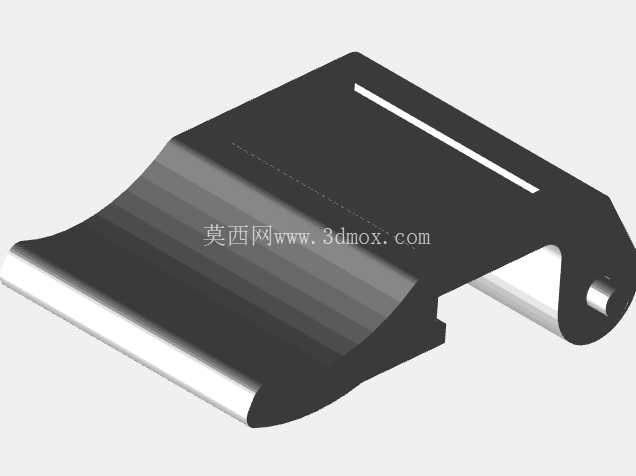

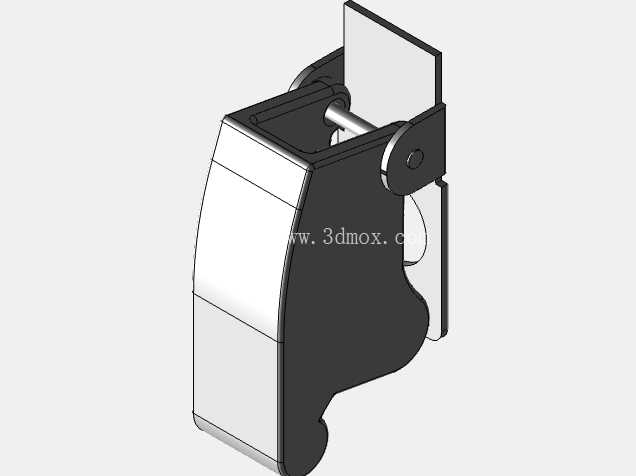

　　需要注意的是，这个模型仅作为结构布局的尺寸参考，不包含精确的电路原理图、接线定义与元件安装的详细结构，实际做工程化设计时，还需要根据选用的具体元件参数调整安装位，补充密封结构、减震结构、电磁屏蔽结构的设计，比如箱体合页处的防水胶条安装槽、内部元件的减震泡棉预留空间、通讯模块的金属屏蔽罩安装位等。对于需要快速搭建定制化无人机地面站的团队来说，这个模型可以大幅缩短前期布局论证的时间，不需要从零开始搭建箱体基础结构，直接在这个布局基础上调整元件位置、细化安装结构即可，能有效提升结构设计阶段的工作效率，避免出现布局不合理导致的后期元件干涉、操作不顺手、散热不足等问题。操作区的元件排布特意做了分区设计：高频操作的摇杆、按键布置在手指自然放置的核心操作区，低频使用的功能开关、接口布置在操作区边缘，既保证操作效率，又避免误触；箱体提手位置做了居中设计，单人手提时重心平衡，长时间携带不会出现偏坠的情况，提手的安装位也预留了加强筋的位置，可承受整箱设备满配后的重量，不会出现提手脱落的问题。
