多腔式塑料旋钮注塑模具结构设计

这套多腔注塑模具针对家电、小型电动工具类的调节旋钮塑件开发，日常接触的风扇风速调节、研磨机档位切换、小型厨电功能切换所用的塑料旋钮，都可通过这类多腔模实现批量成型。从塑件本身的功能来看，这类旋钮属于人机交互类操作件，需要兼顾握持手感、档位转动的阻尼适配性，以及与设备调节轴的装配精度，因此模具设计阶段需要同步匹配塑件的装配公差要求。

先从塑件的安装边界说起，这类旋钮的底部带有与D型调节轴配合的安装孔，孔位的同轴度、D型切面的位置度直接决定旋钮装配后是否会出现偏心、转动卡滞的问题，因此模具中对应安装孔的成型型芯需要做定位防转设计，避免注塑过程中型芯偏移导致孔位公差超差。旋钮的握持面带有弧形凸起，一方面是增加手指转动时的摩擦力，另一方面是区分档位的触感标识，这部分曲面在分型时需要顺着曲面的最大轮廓线做分型面，避免出现倒扣导致脱模困难，同时减少分型线在握持面的外露长度，降低后续披锋处理的工作量。

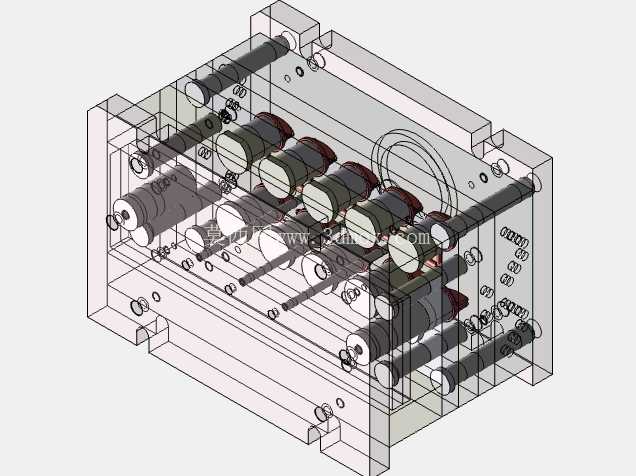

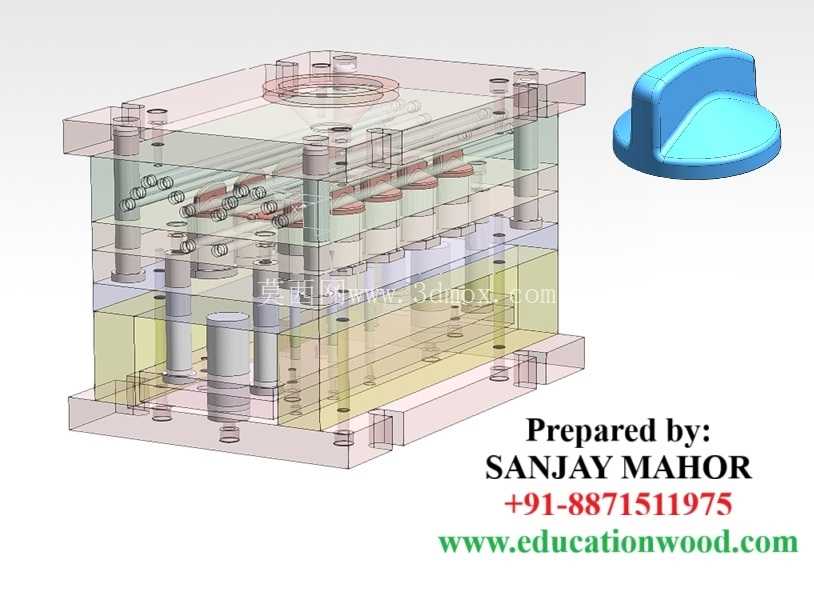

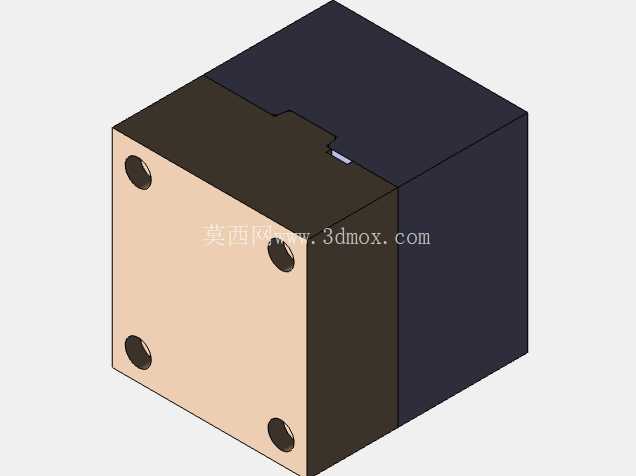

多腔布局的设计核心是平衡各型腔的充模速率，这套模具采用平衡式流道布局，从主流道到每个型腔的分流道长度、转角数量、截面尺寸完全一致，避免出现个别型腔充模不足、个别型腔过保压导致的塑件飞边、内应力不均问题。模架采用标准的细水口模架结构，定模侧设置流道推板，开模时可自动拉断点浇口，不需要人工修剪浇口料头，适配批量自动化生产的需求。冷却水路的排布围绕各型腔均匀布置，在定模型腔、动模型芯分别设置独立的循环水路，水路距离型腔壁的距离控制在15-20mm区间，既保证冷却效率，又避免距离过近导致型腔壁出现应力开裂，水路接头统一设置在模架的非操作侧，避免与注塑机的周边管路、机械手取件路径产生干涉。

脱模结构采用推板顶出的方式，因为旋钮的外壁是光滑弧形面，没有顶针位置的布置空间，推板顶出可以让塑件受力均匀，避免顶针印残留在塑件外观面，同时推板与型芯的配合间隙控制在0.02mm以内，既防止飞边产生，又避免推板运动时刮伤型芯表面。导向系统除了模架自带的导柱导套外，在推板位置额外设置了四根小导柱，保证推板顶出过程中的运动平行度，避免推板偏位导致塑件顶出变形、型芯拉伤。排气槽开设在每个型腔的填充末端，深度控制在0.015mm，刚好可以排出型腔内的空气，又不会让熔融塑料渗入形成飞边，对于旋钮上的细小纹理位置，还在对应镶件上做了微孔排气，避免纹理位置出现缺胶、烧焦的缺陷。

从实际生产适配的角度，这套模具可以安装在120吨-160吨规格的卧式注塑机上，定位圈尺寸、浇口套球面半径都适配常规注塑机的炮嘴规格，模具的总厚度、开模行程都在对应机型的允许范围内，不需要额外改装设备。成型时选用常用的ABS或者PP塑料即可，根据材料的收缩率提前修正型腔尺寸，保证成型后的塑件尺寸符合装配要求，多腔的布局可以让单次注塑循环产出多件塑件，相比单腔模具生产效率提升数倍，单位塑件的生产成本也能大幅降低。在日常模具维护方面，所有成型镶件都采用快拆式设计，出现磨损或者损坏时不需要拆解整个模架，直接更换对应镶件即可快速恢复生产，减少停机维护的时间。
