蝴蝶爪发夹铸造模具结构设计

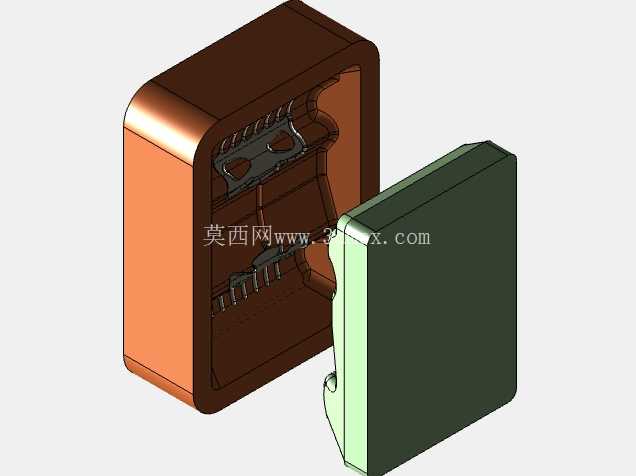

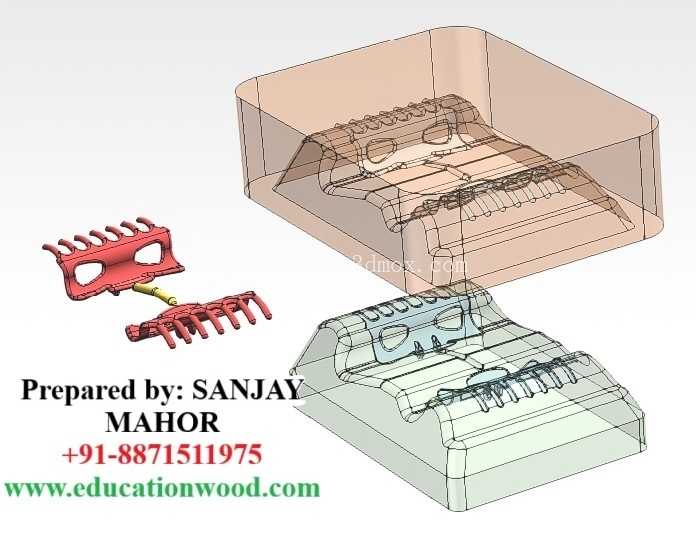

这套模具针对女性束发用蝴蝶爪夹的量产需求开发，采用一模两腔的型腔布局，匹配卧式冷室压铸机的装模尺寸边界，模架整体长宽尺寸控制在350mm×280mm范围内，闭合后总厚度为220mm，可直接适配锁模力120吨级的常规压铸设备，无需额外加装垫板或转接结构，安装时可直接通过设备标配的M16压板螺栓固定在动定模安装板上，定位圈直径为标准100mm，与设备料筒中心同轴度公差控制在0.02mm以内，避免压射过程中出现料流偏移导致的充型不满问题。

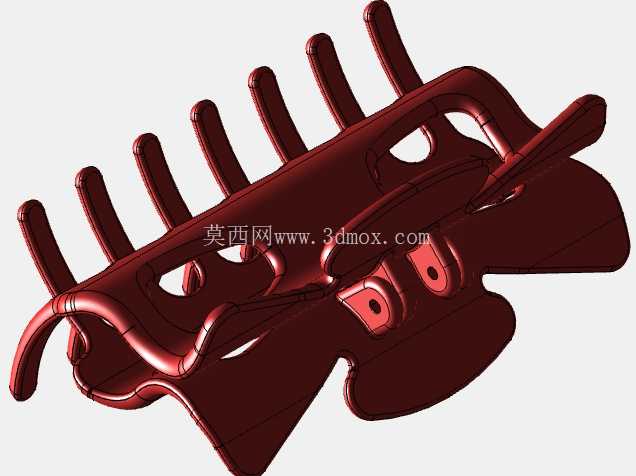

从产品功能角度出发，蝴蝶爪夹本身需要兼顾夹持力度与佩戴舒适度，因此成型的塑件壁厚设计为均匀1.8mm，仅在铰接转轴位置局部加厚至3.2mm，避免壁厚差异导致的缩痕、翘曲缺陷，模具的型腔表面粗糙度要求达到Ra0.8，确保成型后的发夹表面无明显合模线、流痕，后续仅需简单去除飞边即可直接进行表面喷涂或电镀处理，减少后工序的加工余量。浇注系统采用侧浇口进料，浇口位置设置在发夹非外观面的侧边，浇口截面尺寸为1.2mm×0.8mm，充型时熔融的塑料熔体可在0.8秒内完成两个型腔的填充，填充过程中型腔内的气体通过分型面处开设的4条深度0.02mm的排气槽排出，避免困气导致的烧焦、气泡缺陷。

冷却系统围绕型腔与型芯均匀布置，动定模侧均设置直径8mm的冷却水道，水道距离型腔表面的距离保持在12-15mm区间，水道之间的间距为25mm，通入25℃的常温水时，可将成型周期控制在18秒以内，开模时塑件温度可降至40℃以下，保证顶出时塑件不变形。顶出结构采用扁顶针与直顶针组合的方式，在发夹的齿形位置布置直径1.5mm的直顶针，在平面区域布置宽度2mm的扁顶针，顶出行程为35mm，顶出时受力均匀，不会在塑件表面留下明显的顶白痕迹。合模导向采用4组直径20mm的导柱导套，导柱安装在动模侧，导套嵌入定模板内，配合间隙控制在0.01-0.015mm，确保合模时型腔错位量不超过0.02mm，保证发夹上下两部分的铰接孔同轴度满足装配要求，后续组装弹簧与转轴时无需额外修配即可顺畅开合。

在实际生产场景中，这套模具可适配ABS、PC+ABS等常用发饰塑料原料，成型后的蝴蝶爪夹单爪可承受不小于15N的张开回弹力，反复开合1000次后无断裂、塑性变形问题，齿形边缘做了R0.3mm的圆角过渡，不会刮伤头发或头皮，满足日常束发的使用需求。模具的抽芯结构针对发夹的铰接孔位置设计了小型斜导柱抽芯，斜导柱倾斜角度为15度，抽芯行程5mm，开模时先完成侧向抽芯动作，再进行主分型面的开模与顶出，动作顺序可靠，不会出现抽芯拉伤塑件的问题。模具的易损件如顶针、导套、浇口套均采用标准件设计，生产过程中出现磨损时可直接更换标准配件，无需重新加工定制，降低了模具的维护成本与停机时间。

从结构设计的合理性来看，这套模具将流道凝料的重量控制在塑件总重量的15%以内，减少了原料的浪费，流道采用梯形截面，凝料可在开模时自动脱落，配合自动化取件机械手可实现全自动化生产，单班产能可达到12000模次，满足大批量发饰产品的生产交付需求。分型面的选择沿着发夹的最大轮廓线布置，合模时的贴合面经过精磨处理，合模间隙不超过0.01mm，避免压射过程中出现飞边问题，减少后续去飞边的人工成本。在模具的吊装位置设置了4个M12的吊环螺孔，方便模具的吊装与转运，模架四周设置了统一的撬模槽，方便后续模具维护时拆分动定模，不会损伤模架贴合面。
