通讯设备用钣金安装固定支架结构设计

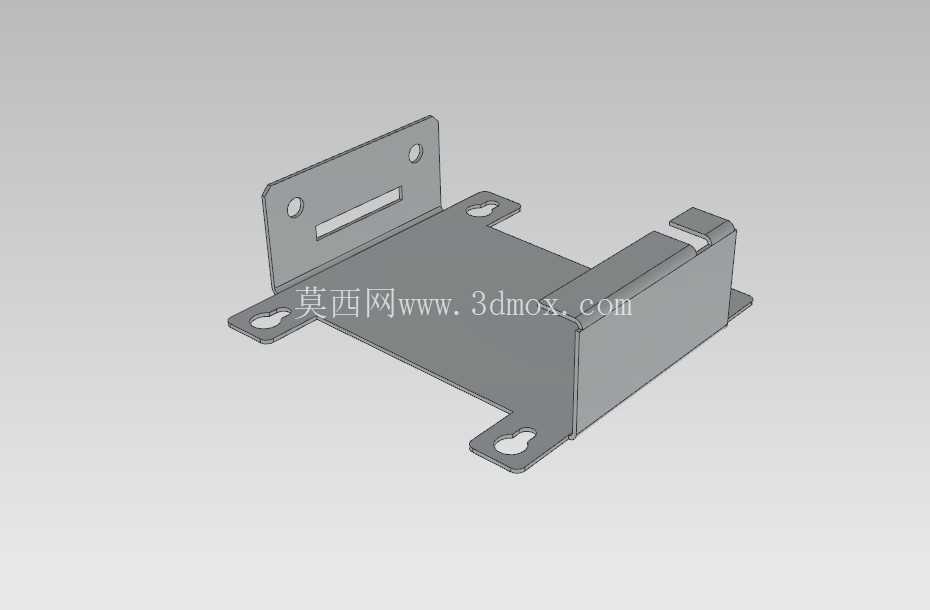

　　这类钣金支架在通讯终端、小型信号传输模块的内置安装场景中应用十分广泛，核心作用是为内部功能模块提供稳定的承载支撑，同时通过预设的安装点位实现模块与设备壳体的精准定位，避免设备在运输、使用过程中出现模块移位、接线松脱的问题。从结构设计来看，整体采用一体化钣金折弯成型工艺，没有额外的拼接焊缝，既减少了加工工序，也能保证整体结构的刚性，在常规的振动工况下不会出现结构变形失效的情况。主体承载面为平整的钣金平面，能够完全贴合待安装模块的底部接触面，保证受力均匀，不会因为局部应力集中导致模块壳体受压损坏。

　　侧边的折弯立边一方面起到侧向限位的作用，能够卡住模块的侧边，限制模块在水平方向的窜动，另一方面立边上预留的长条形开孔，既可以作为走线槽位供模块的连接线缆穿过，也能在需要微调安装位置时提供一定的调整余量，适配不同尺寸公差的配套模块。支架四周延伸出的安装耳片上，都加工有腰型安装孔，这类孔型的设计优势在于，安装时不需要极高的孔位对位精度，能够抵消设备壳体上安装孔的加工公差，降低装配难度，同时腰型孔的长度方向预留了足够的调整空间，装配人员可以根据实际接线需求微调支架的固定位置，提升装配的灵活性。

　　设计过程中，法兰边的折弯参数完全匹配常规钣金加工的工艺要求，折弯半径选取适配常用钣金板材的厚度，避免折弯处出现裂纹或者回弹超差的问题，所有开孔的位置都避开了折弯应力集中区域，防止加工过程中孔位出现变形。安装边界方面，支架的整体外轮廓尺寸适配小型通讯设备的内部安装仓空间，不会和仓内的其他元器件、走线结构产生干涉，立边的高度根据待固定模块的侧边高度设定，既能够保证足够的限位接触面积，又不会过高遮挡模块上的接口、指示灯等功能区域。所有边角位置都做了小尺寸的倒角处理，避免装配过程中锋利的钣金边角划伤操作人员或者破坏线缆的绝缘层。

　　从实际使用的角度出发，这类支架的结构没有多余的冗余设计，在保证结构强度满足承载要求的前提下，尽可能减少了板材的用料，同时一体化的成型方式也适合批量冲压加工，能够有效控制生产制造成本。在建模过程中，需要重点关注折弯系数的准确设置，保证展开后的下料尺寸精准，避免折弯后出现安装孔位错位、立边角度偏差的问题，所有开孔的尺寸公差按照通用钣金加工的精度等级设定，既不需要过高的精度要求增加加工成本，又能保证安装配合的顺畅性。另外，支架上的不同开孔功能划分清晰，安装孔、走线孔、调整孔的位置互不干扰，装配时不会出现工具操作空间不足的问题，后期维护时也可以直接松开固定螺丝调整模块位置，不需要完全拆除支架，提升了后期维护的便捷性。对于通讯类设备来说，这类钣金支架还需要考虑电磁兼容的相关要求，平整的金属板面可以在一定程度上为模块提供电磁屏蔽的辅助作用，减少外部电磁信号对模块工作的干扰，同时金属材质的接地性能良好，可以通过安装螺丝直接和设备壳体连通，实现可靠接地，避免静电积累对模块电路造成损坏。
