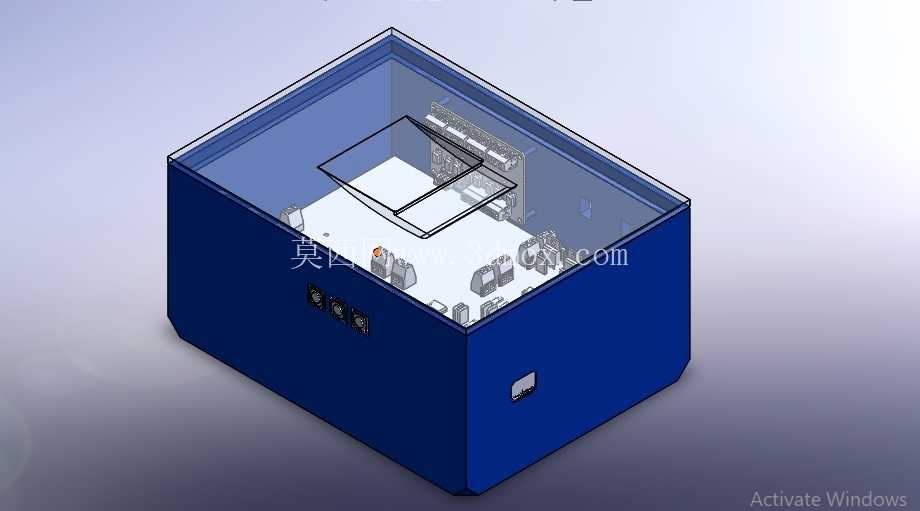

这款PCB防护外壳主要面向电子通讯类终端设备的原型验证、小批量试制场景,可直接为定制化印刷电路板提供可靠的结构承载与防护,适配桌面级FDM 3D打印快速制作的需求,无需开模即可完成功能样机的外壳配套,大幅缩短原型迭代周期。从实际使用场景来看,这类外壳既可以用于课程设计、项目研发阶段的PCB功能验证台架,也能作为小批量定制通讯终端的成品外壳使用,在实验室测试、户外临时部署、桌面功能演示等场景下,都能为内部电路板提供稳定的物理防护与安装基准。

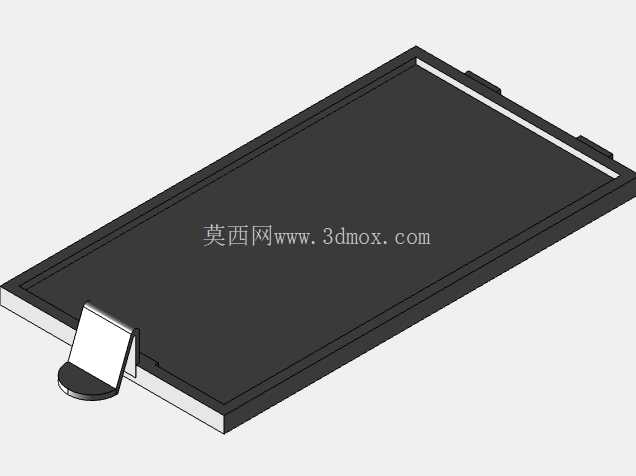

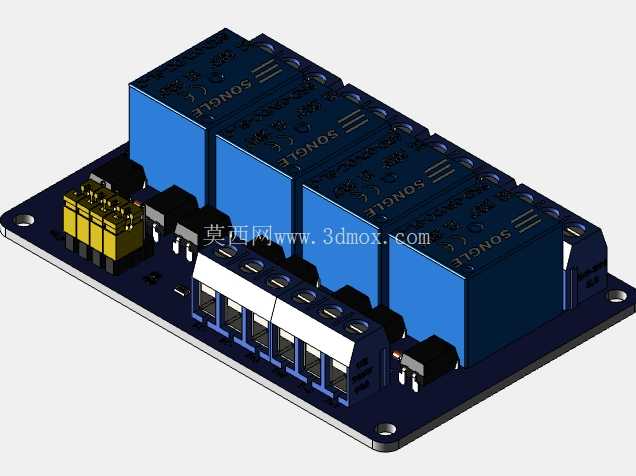

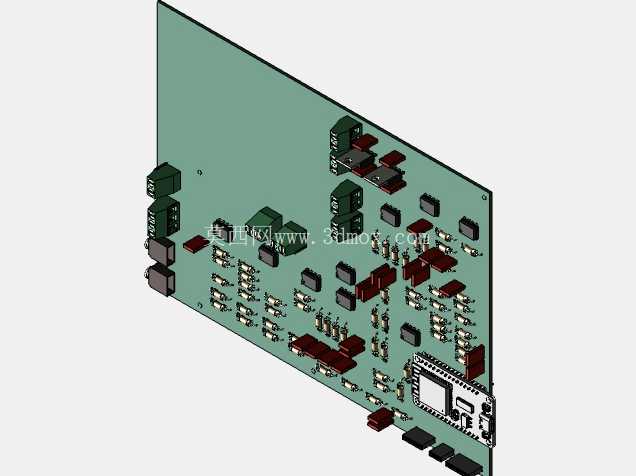

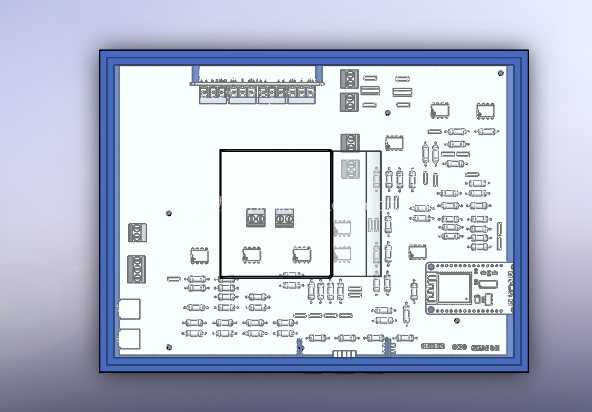

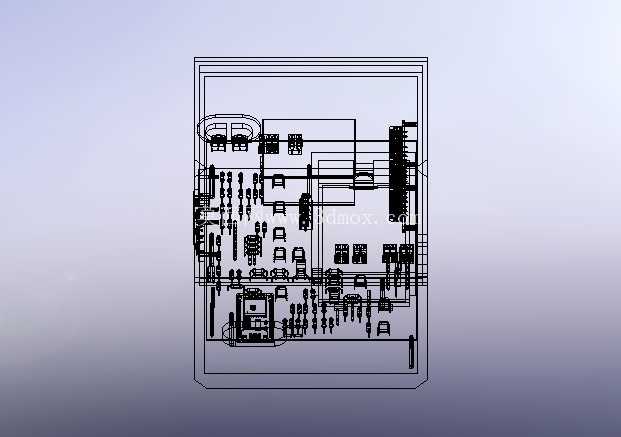

设计之初首先围绕PCB的安装可靠性做了针对性布局,内部预留的凸台与定位销位置完全匹配对应PCB的安装孔位,装配时PCB可直接卡入定位销完成预固定,再通过内部集成的黄铜螺纹嵌件与六角螺母槽配合螺丝完成锁紧,整个装配过程无需额外打胶或者做二次结构固定,螺丝锁紧后不会对外壳外壁的完整性造成破坏,反复拆装维护内部元件时也不会出现螺孔滑牙、外壳开裂的问题。外壳的闭合结构采用卡扣式设计,上下壳配合间隙经过严格公差匹配,装配后卡扣可实现紧密咬合,配合螺丝紧固结构可实现IP30左右的基础防护等级,能够阻挡日常环境中的灰尘、细小杂物进入壳体内部,同时避免日常使用中的轻微磕碰直接损伤PCB板上的贴片元件。
材料选型上选用PETG作为打印基材,相比常见的PLA材料,PETG的耐热性、抗冲击强度与长期尺寸稳定性更适合电子设备外壳的使用需求,在设备长期通电运行产生的温升环境下,不会出现壳体软化变形的问题,日常搬运、挪动过程中的轻微跌落、碰撞也不会出现壳体碎裂的情况,能够满足长期使用的结构强度要求。

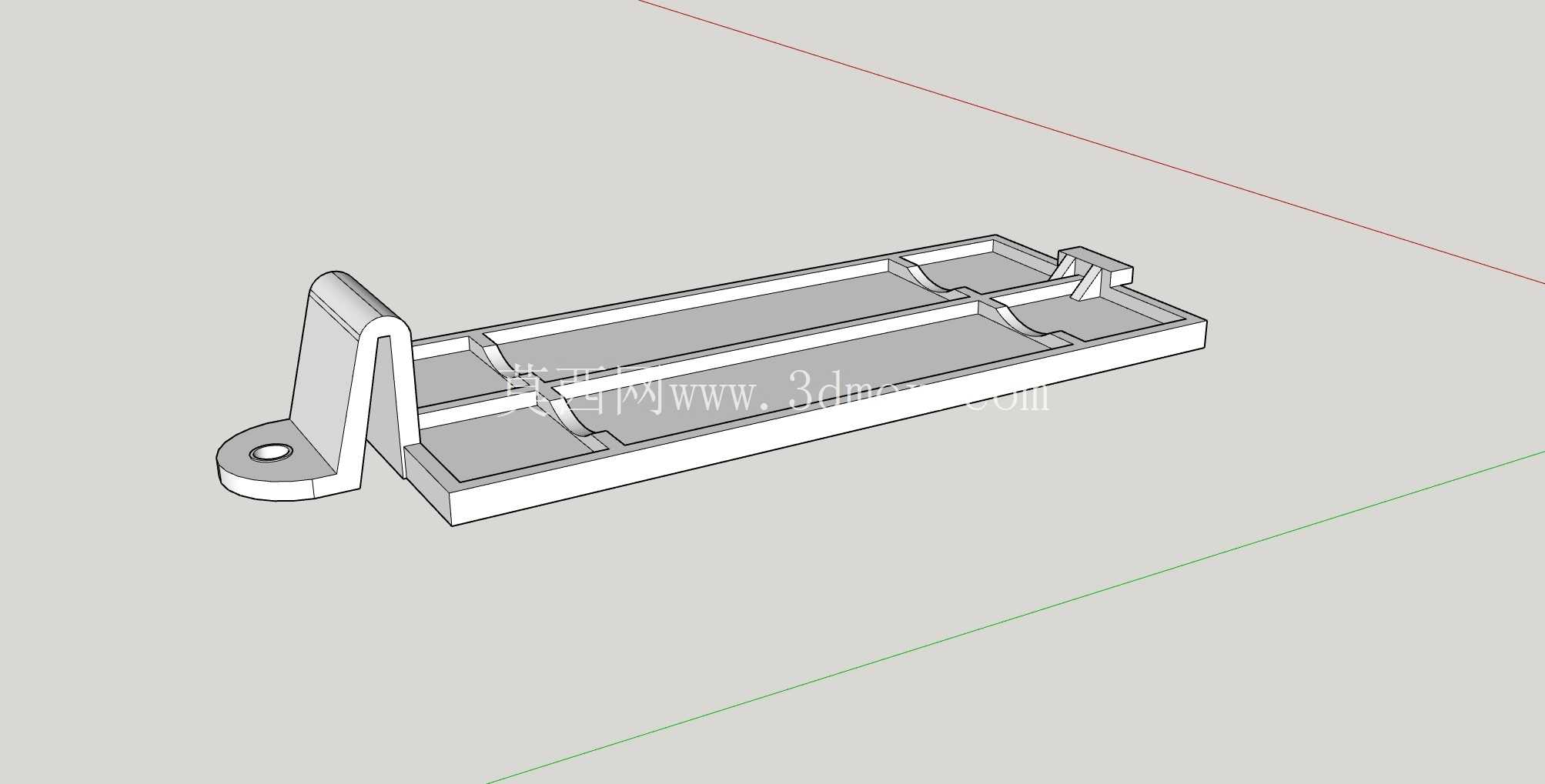

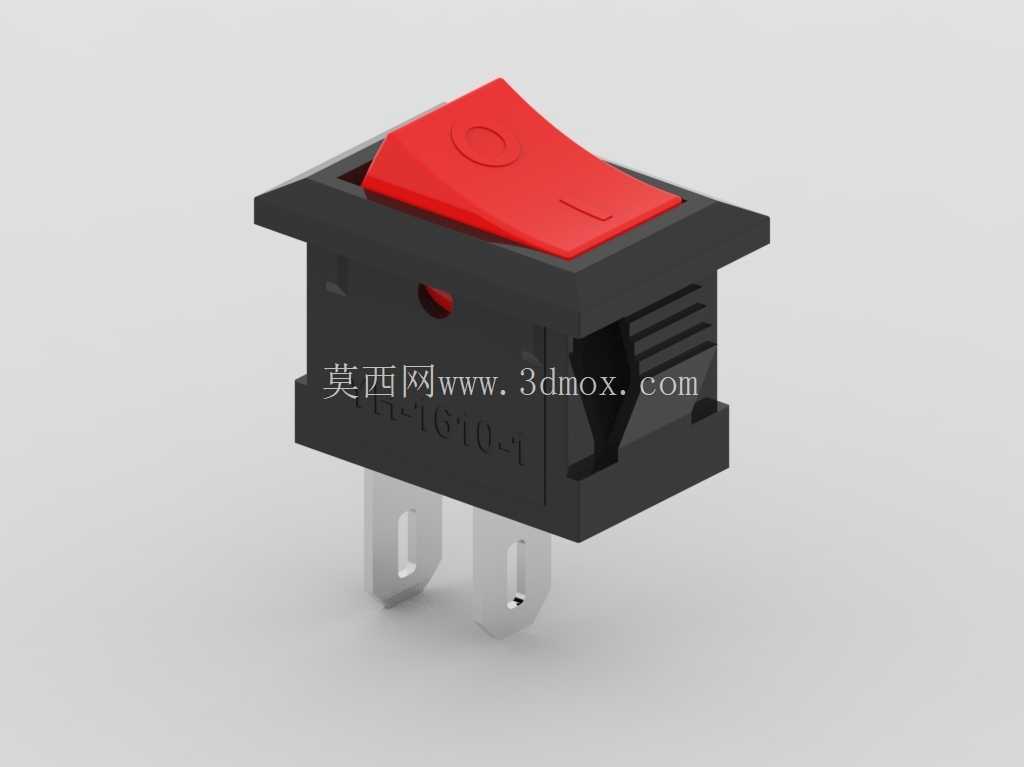

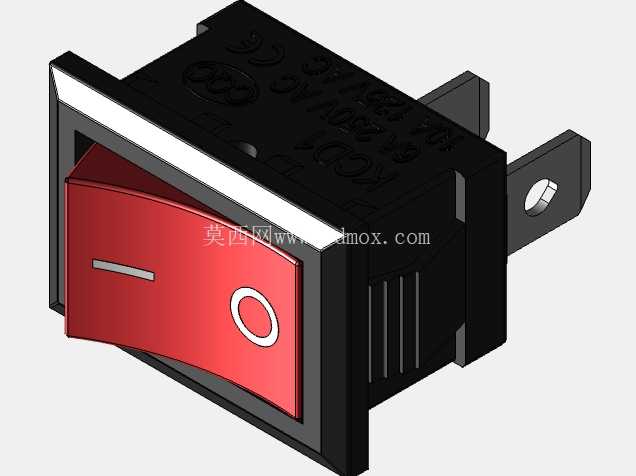

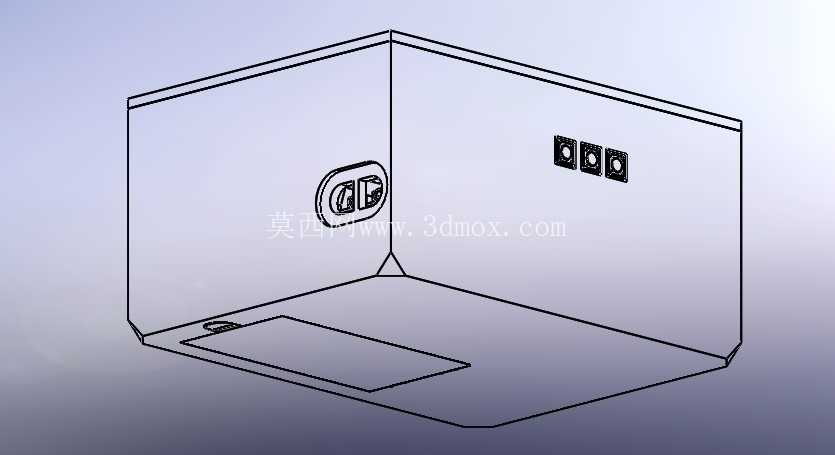

端口与元件避让设计是这款外壳的核心功能点之一,外壳侧壁的IO开口完全对应PCB上的接口位置,包括电源接口、通讯接口、按键、指示灯等位置都做了精准的避让开孔,接口边缘做了0.5mm的倒角处理,避免插拔线材时刮伤线材外皮,同时保证外接插头可以完全插入接口,不会出现壳体干涉导致插头接触不良的问题。外壳内部预留的支架支撑结构可以将PCB抬离壳体底面2mm的距离,配合壳体侧壁开设的通风槽形成自然对流散热通道,PCB运行时产生的热量可以通过通风槽自然散出,无需额外加装散热风扇即可满足低功耗通讯类PCB的散热需求,避免热量在壳体内部累积导致元件工作温度过高。

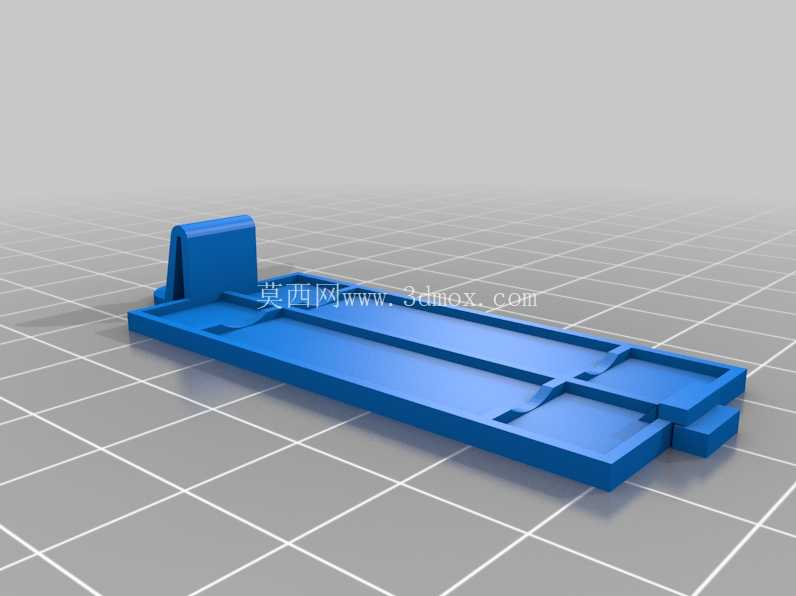

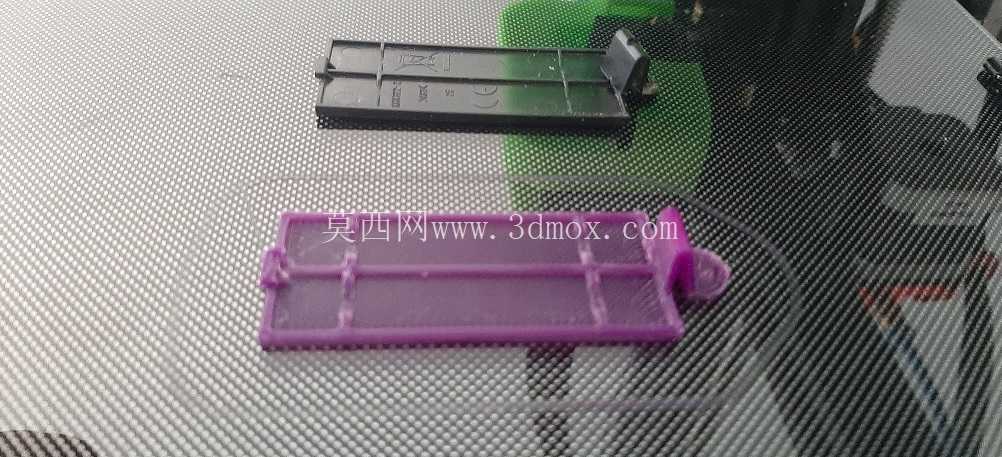

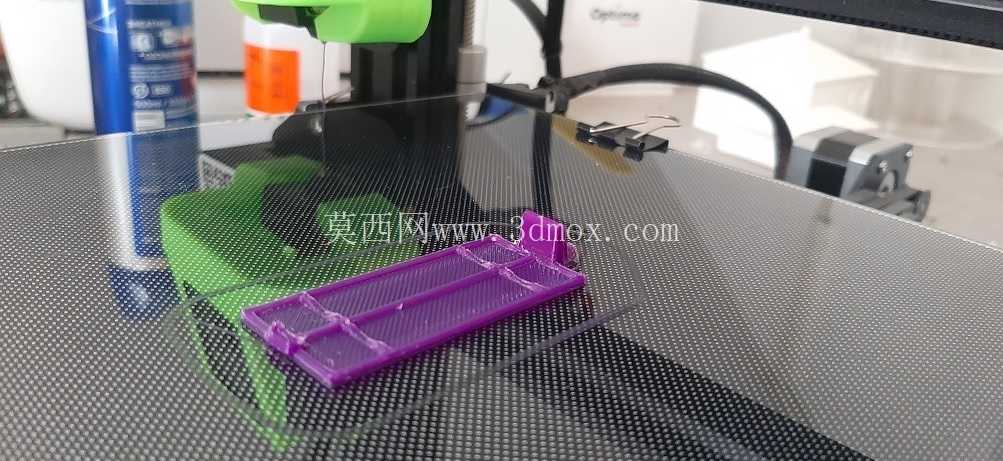

针对3D打印的工艺特性,这款外壳在建模阶段就做了全面的打印适配优化:所有悬空位置都做了45度以内的倒角过渡,减少打印时的支撑用量,对于必须添加支撑的位置也做了易剥离的间隙设计,打印完成后可以轻松去除支撑,不会在壳体表面留下明显的支撑痕迹;壳体壁厚统一设置为2mm,既保证了足够的结构强度,也避免了壁厚过大导致的打印时间过长、材料浪费问题;壳体的填充区域做了强度优化,在螺丝柱、卡扣受力位置做了局部填充密度提升,非受力位置采用常规填充密度,在保证整体结构强度的前提下尽可能缩短打印时间、降低材料消耗。

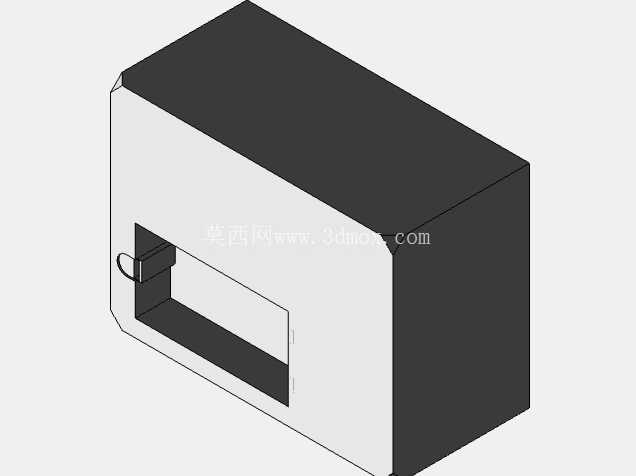

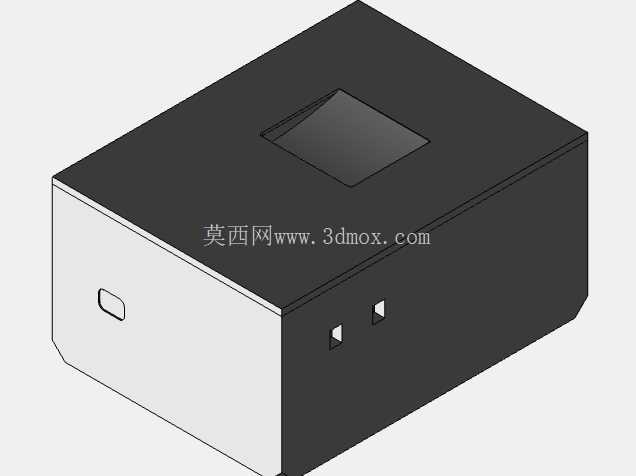

安装边界方面,外壳整体采用方正的立方体造型,外部无突出的尖锐结构,可直接放置在桌面使用,也可通过壳体背面预留的挂孔固定在墙面或者设备机架上,安装时只需预留出比外壳长宽尺寸各大5mm的操作空间即可完成装配与接线,外壳底部预留的防滑垫安装槽可粘贴橡胶防滑垫,放置在光滑桌面时不会出现滑动,同时可以缓冲设备运行时的轻微振动,避免振动传递到PCB板导致元件虚接。壳体内部的元件高度预留空间经过精准核算,除了PCB板本身的厚度外,还预留了10mm的元件高度空间,可容纳板载的接插件、电容、通讯模块等较高的元件,不会出现元件顶到上盖导致壳体无法闭合的问题。
从结构完整性角度来看,这款外壳的所有转角位置都做了圆角过渡,避免应力集中导致的壳体开裂,上下壳的配合面做了0.2mm的间隙映射,既保证了装配时的顺畅度,也避免了配合间隙过大导致的壳体松动,装配完成后上下壳的错位量控制在0.1mm以内,外观整齐无明显缝隙。整体结构在满足防护、安装、散热需求的前提下,尽可能简化了结构复杂度,无需复杂的后处理即可完成成品制作,非常适合电子研发阶段的快速原型制作,也可用于小批量定制化通讯设备的外壳配套,为内部PCB提供稳定可靠的运行环境。
