HVAC系统可变风量气流调节箱体结构

在商用与公共建筑的HVAC系统搭建中，变风量调节单元是平衡室内舒适度与系统能耗的核心末端部件，本次建模的VAV箱体正是针对这一应用场景完成的结构设计，可直接对接主空气处理机组的下游送风管路，完成不同功能区域的送风量动态调节。从实际安装场景来看，该箱体可适配写字楼开放式办公区、医院病房与手术室、高校报告厅及实验室、高端零售商铺、酒店客房等多种对温湿度控制有差异化要求的空间，无需调整主送风管路的送风参数，仅通过箱体自身的调节机构即可匹配不同区域的实时负荷需求。

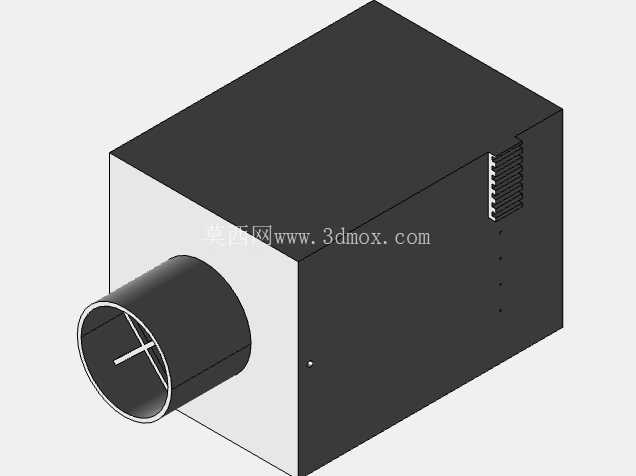

从结构设计思路来看，建模时优先考虑了现场安装的适配性，箱体主体采用方正的立方体结构，侧面预留标准圆形法兰接口用于对接主送风管道，接口尺寸匹配常规通风管路的通用管径，可直接与现有镀锌风管完成法兰连接，无需额外制作变径接头。箱体侧面预留的电气接线槽位，可直接对接楼宇BMS系统的控制线路或区域恒温器的信号线缆，接线区域做了内凹设计，避免安装后突出箱体表面影响周边管线排布。箱体内部的调节风门采用转轴式结构，建模时预留了风门转轴的安装轴承位与执行器的安装支架，执行器可根据控制信号连续调整风门开度，实现0到100%的风量无级调节，避免了档位调节带来的风量突变与风噪问题。

功能特性层面，该箱体除核心的风量调节功能外，建模时也预留了可选加热模块的安装空间，用户可根据项目需求在箱体内部加装电加热盘管或热水再热盘管，当单区域送风量因负荷降低而减小时，可通过再热模块微调送风温度，避免区域过冷，同时不会影响主送风管路的整体送风温度，简化整个AHU系统的热平衡控制逻辑。箱体的外壳结构做了加强筋设计，在降低板材厚度控制整体重量的同时，避免风机运行带来的风压导致箱体壁面共振产生噪音，内壁预留了保温层的粘贴厚度，安装时可直接在内部粘贴橡塑保温棉，避免夏季送风时箱体表面产生凝露滴水。

从安装边界来看，该箱体的方正结构可直接吊装于吊顶内部，顶部预留的四个吊装耳位尺寸匹配常规吊顶丝杆的安装间距，安装时无需额外制作吊装支架，箱体整体进深与宽度控制在常规吊顶检修口的允许尺寸范围内，后期维护时可直接通过检修口完成风门执行器、加热模块的检修更换，无需大面积拆除吊顶。箱体的出风口位置可根据现场安装方向调整，建模时预留了多面开口的安装位，可适配下送风、侧送风等不同的送风形式，无需重新加工箱体结构。在气流组织设计上，箱体内部的风门与出风口之间做了导流斜面设计，避免风门调节时气流在箱体内部形成涡流，降低送风阻力与气流噪音，保证出风均匀性。

在实际系统运行中，该VAV箱体可通过接入楼宇自控系统，实时采集对应区域的温度传感器数据，动态调整风门开度，将区域温度稳定在设定值区间，相比定风量系统，可根据实际负荷调整风机运行频率，大幅降低输配系统的能耗，同时避免了不同区域冷热不均的问题。建模过程中所有结构尺寸均遵循暖通通风设备的通用安装规范，所有连接位、安装位的尺寸公差均按常规钣金加工的精度要求设置，可直接导出工程图用于钣金下料加工，也可用于HVAC系统的整体BIM装配，提前校验管线碰撞与安装空间是否满足要求。
