适配英雄4相机的DIY无人机摄像头挂载框架

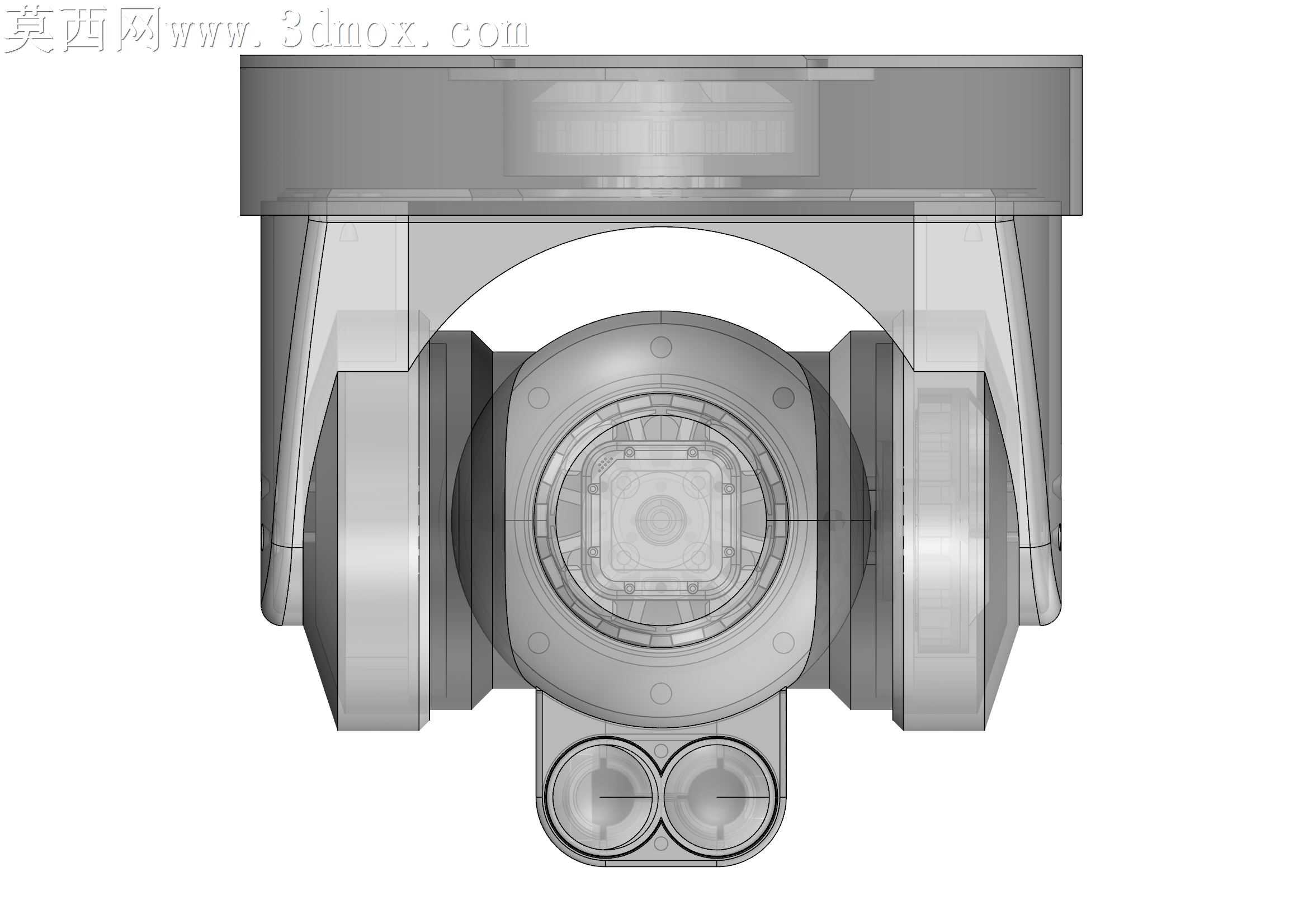

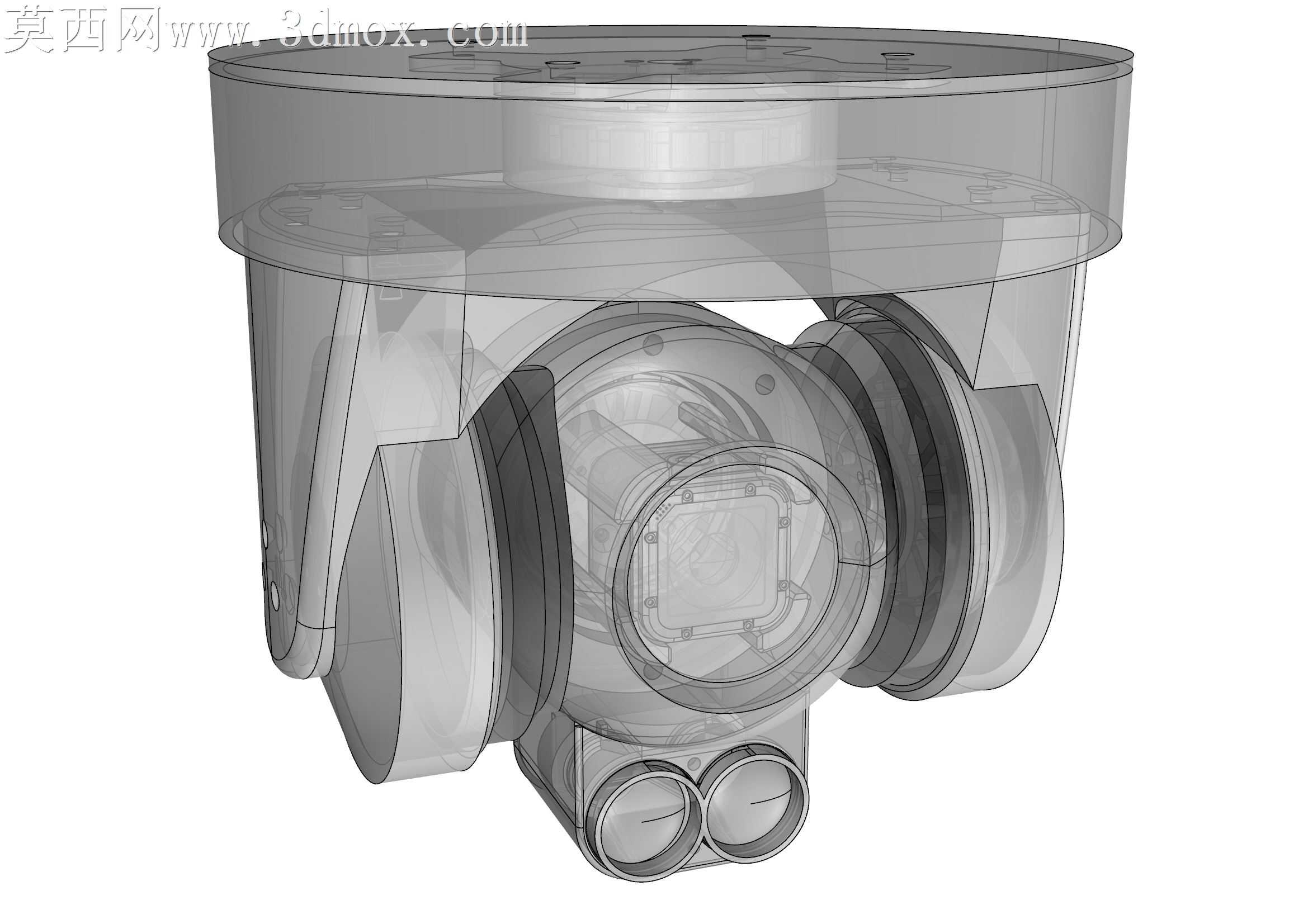

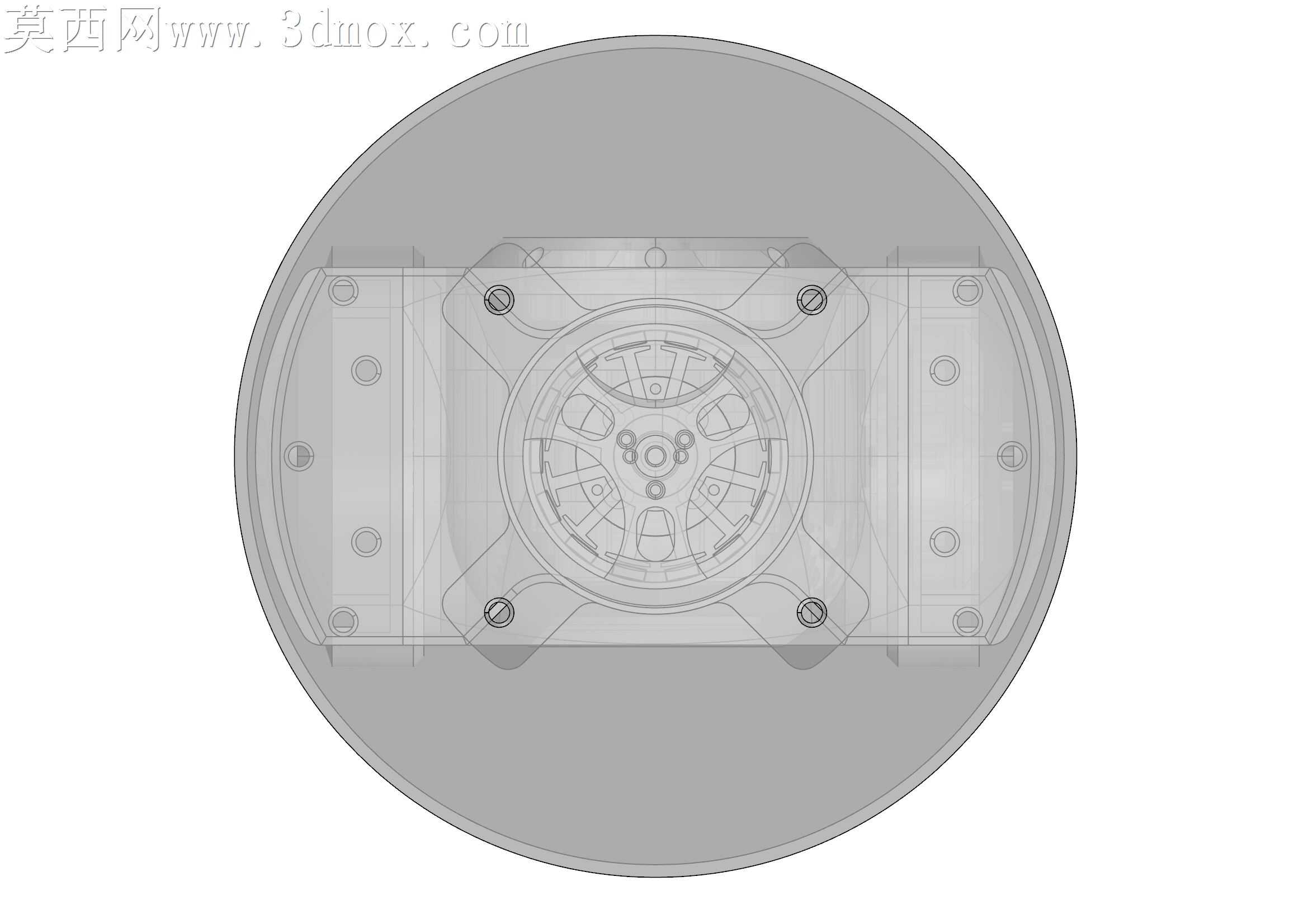

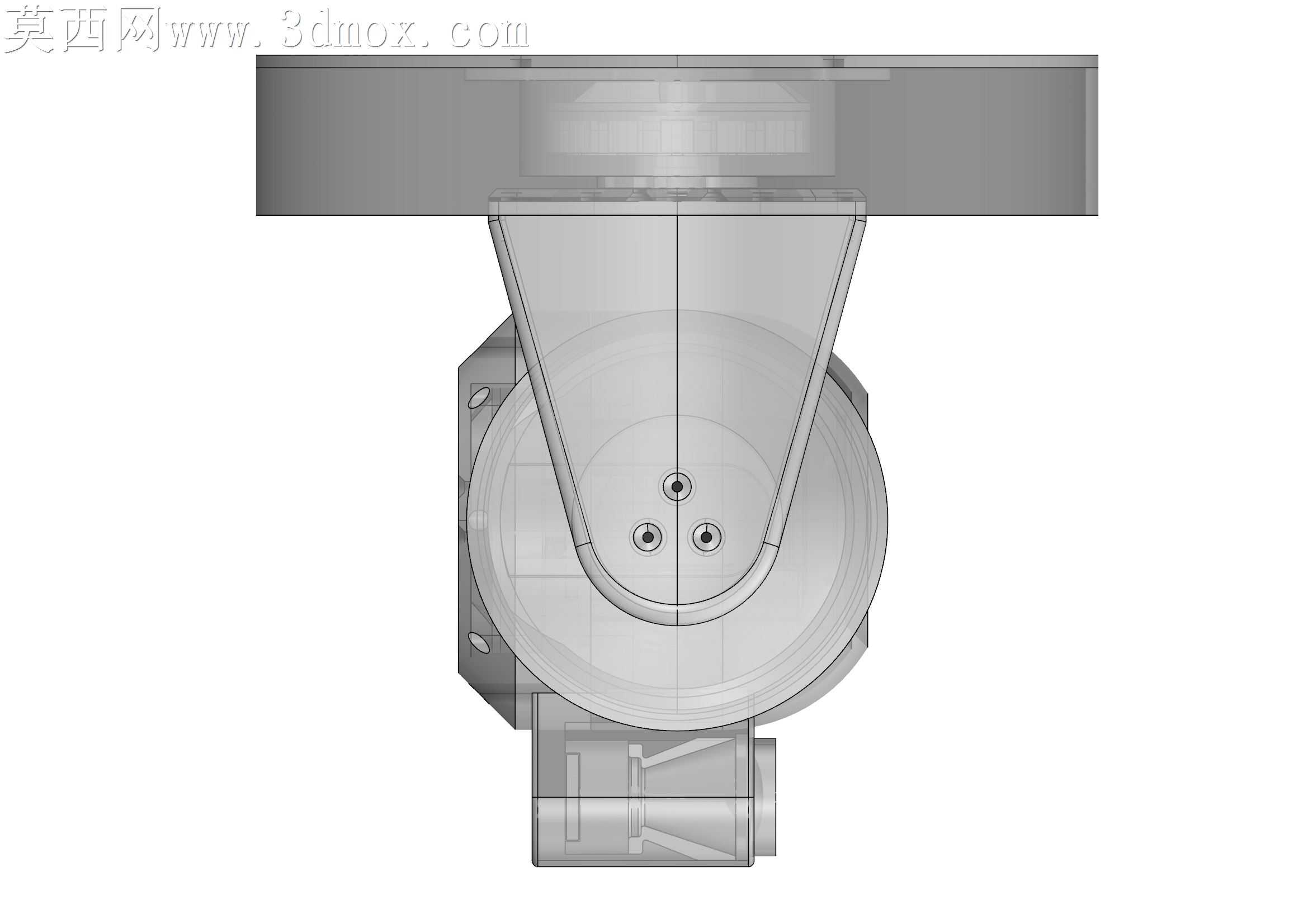

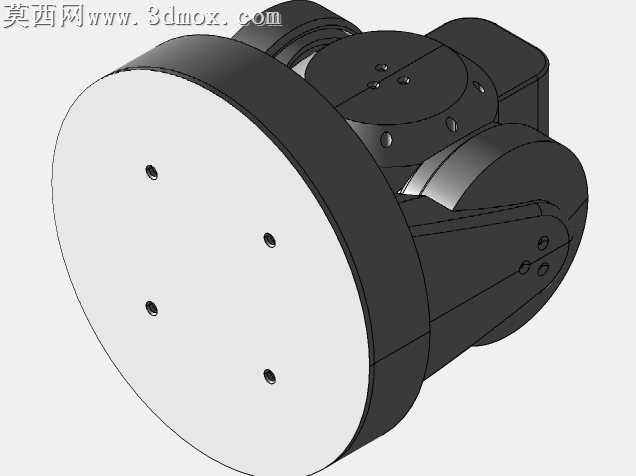

本作品为适配大型农用安全巡查无人机的摄像头挂载框架，采用三维参数化建模完成整体结构设计，建模过程中围绕英雄4、Gitup F1、Runcam 2三类主流运动相机的安装尺寸做了精准适配，充分考虑了航拍作业时云台的转动避让需求。模型采用半透明线框渲染模式展示，可清晰呈现内部多层嵌套的结构逻辑：外层为与无人机机身连接的圆形固定基座，基座下方预留了标准安装孔位，可直接匹配常见无人机的底部挂载接口；中层为双轴转动的万向支架结构，通过对称分布的轴孔结构实现俯仰、航向两个维度的转动自由度，轴位处预留了足够的间隙，可容纳舵机走线与减震缓冲件的安装空间；内层为相机固定仓，仓体轮廓完全贴合适配相机的外形，四周设置了带安装孔的固定凸台，可通过螺丝或扎带实现相机的牢固固定，仓体正面预留了镜头避让开孔，底部预留了双接口走线槽，可满足相机供电与图传线路的布设需求。材质设计上，框架主体预设为适合3D打印的轻质工程塑料材质，渲染时赋予半透明磨砂质感，既可以直观展示内部结构，也符合3D打印件的实际视觉效果；转动轴位预设为耐磨金属材质，可提升转动结构的使用寿命与稳定性。设计思路围绕DIY自制无人机的实际使用场景展开，整体结构采用模块化拆分设计，所有部件均满足FDM3D打印的工艺要求，无复杂倒扣与悬空结构，无需额外支撑即可完成打印，降低了自制爱好者的加工门槛；框架整体做了轻量化处理，在保证结构强度的前提下尽可能削减非受力区域的材料厚度，减少挂载重量对无人机续航的影响；转动结构处预留了减震件安装位，可加装橡胶减震球过滤无人机飞行时的高频震动，避免航拍画面出现果冻效应，提升航拍成像质量。模型同时预留了后续改进的调整空间，可根据不同的相机型号与挂载需求快速调整仓体尺寸与安装孔位，适配更多使用场景。
