多用途板材管材一体成型加工设备

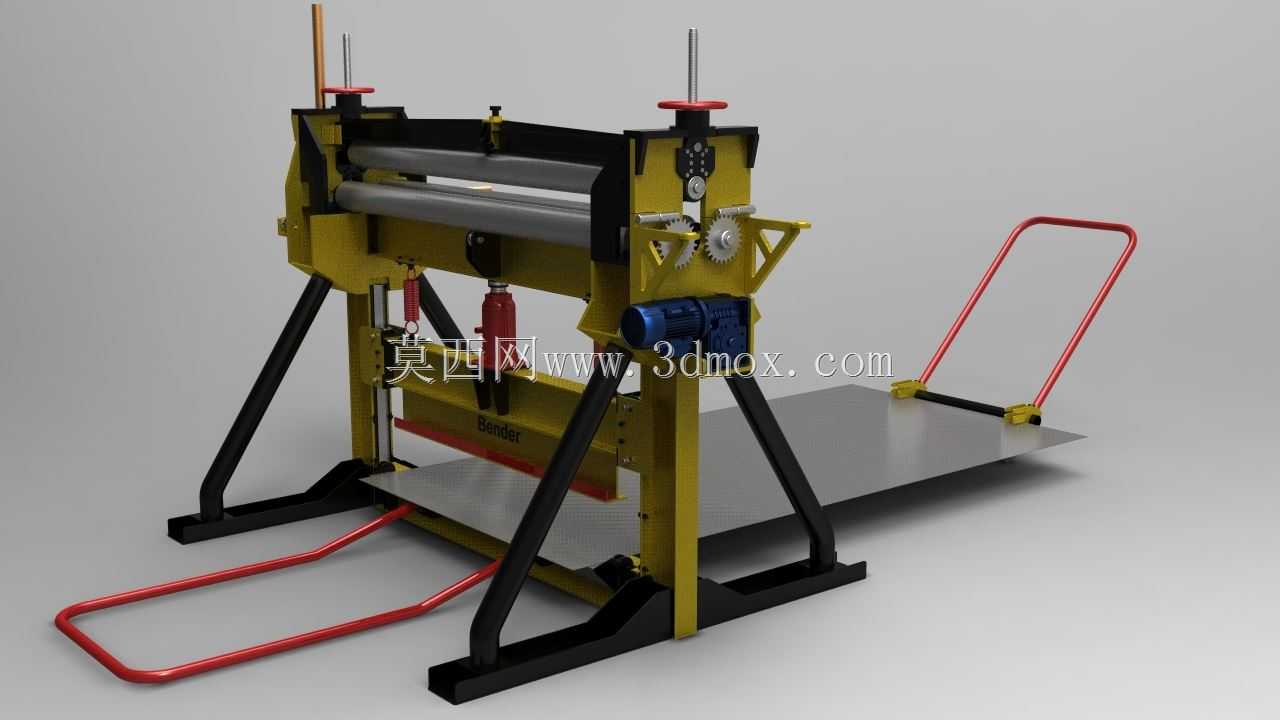

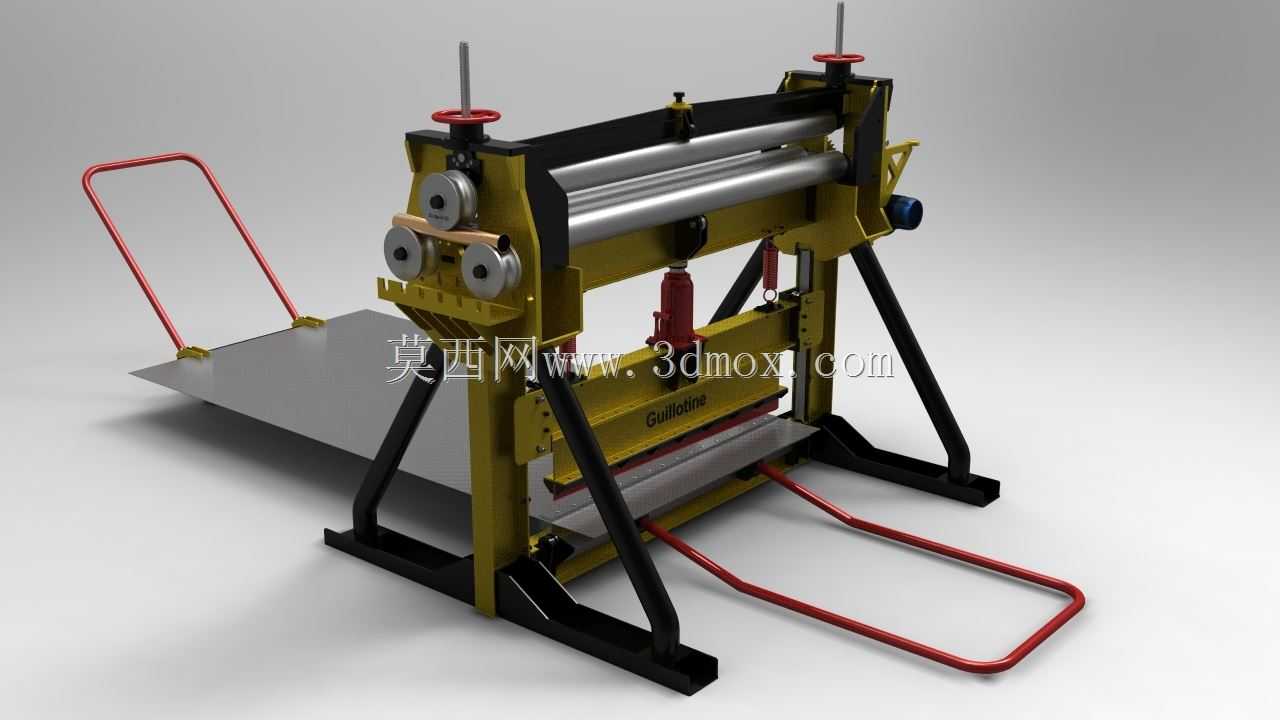

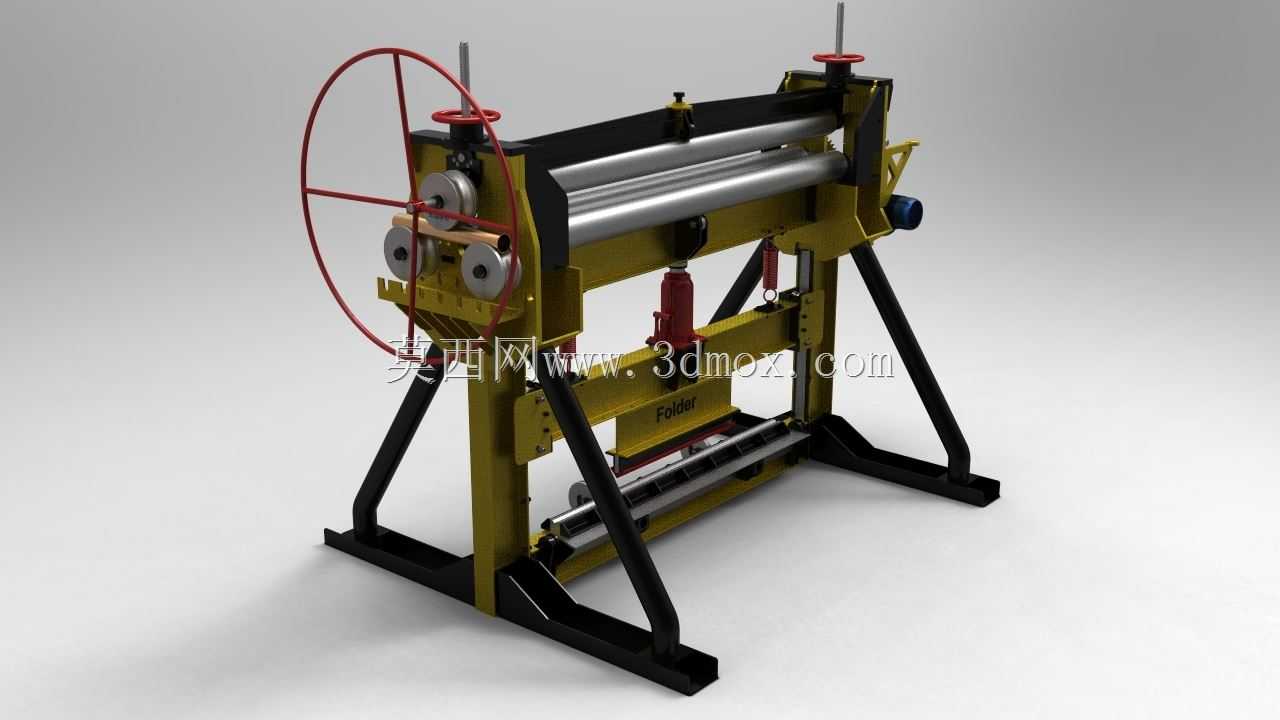

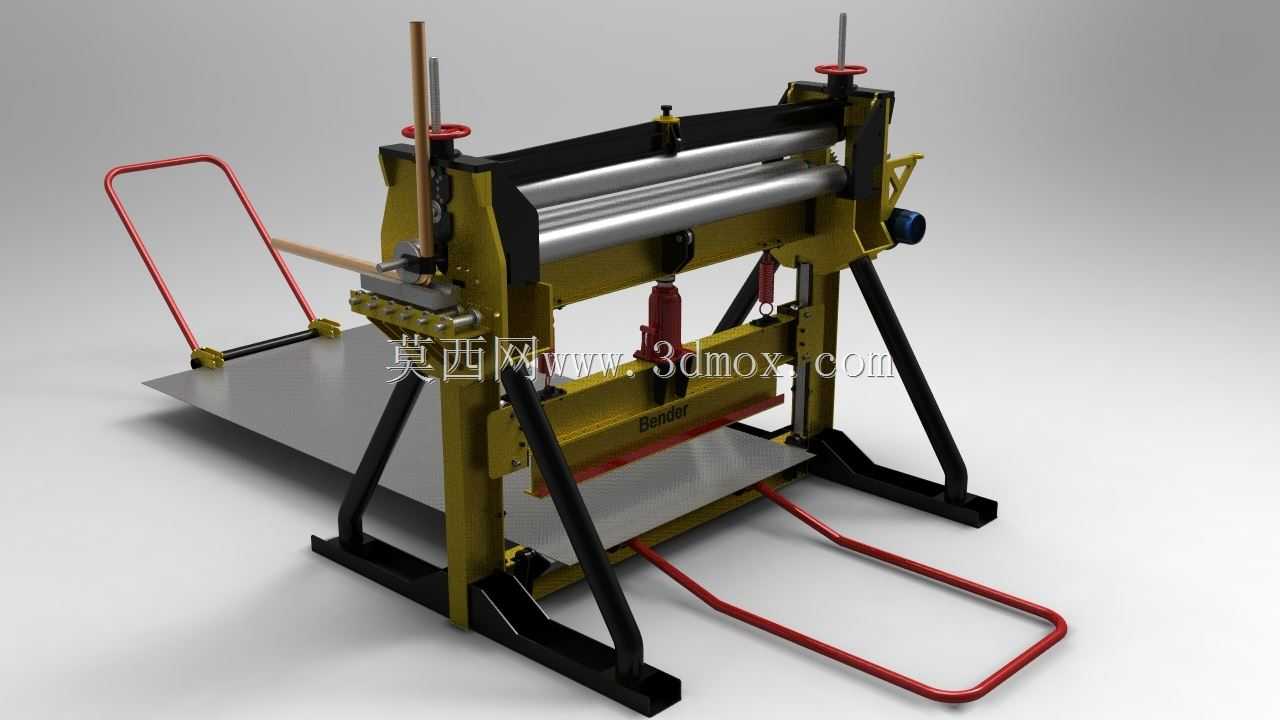

　　这款集成式加工设备主要面向小型金属加工工坊、钣金维修站点、非标件加工场景设计，可在单台设备上完成多道钣金加工工序，解决小型加工场景多设备采购成本高、占地空间大的痛点。设备整合了20t级液压施压、剪切、折弯、折页、弯管、卷板多项加工功能，其中弯管与卷板功能可适配直径16mm至76mm的金属管材，覆盖常规五金加工、小型钢结构制作中绝大多数常用管材规格，无需额外配置单独的弯管、卷板设备即可完成圆管的弧形弯折、卷筒成型作业。

　　从结构设计思路来看，设备采用开式焊接机架作为主体承载结构，底部采用A字型支腿配合落地式安装底座，无需额外浇筑混凝土地基，仅需平整硬化地面即可完成安装固定，整体占地边界控制在长1800mm、宽1200mm、高1600mm范围内，适配小型车间的空间排布需求。设备两侧设置红色U型推拉扶手，配合底部可移动支撑结构，可在车间内短距离移位调整，无需借助起重设备即可完成工位调整。

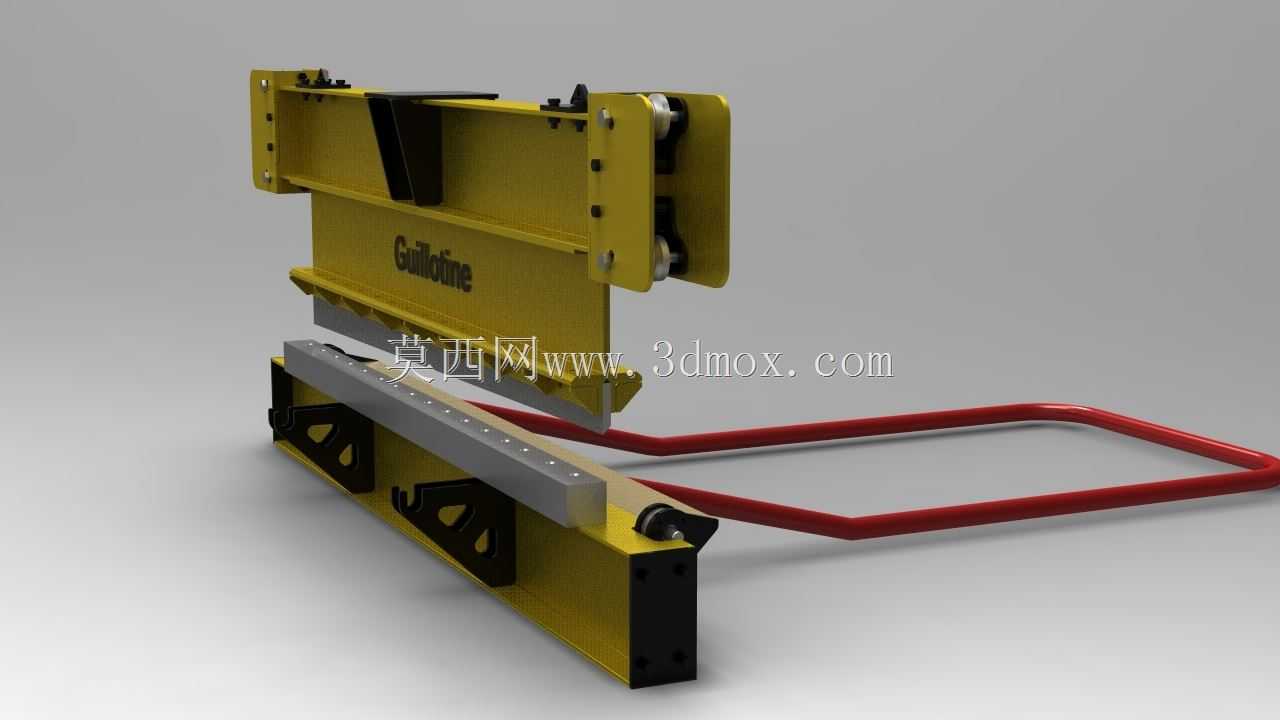

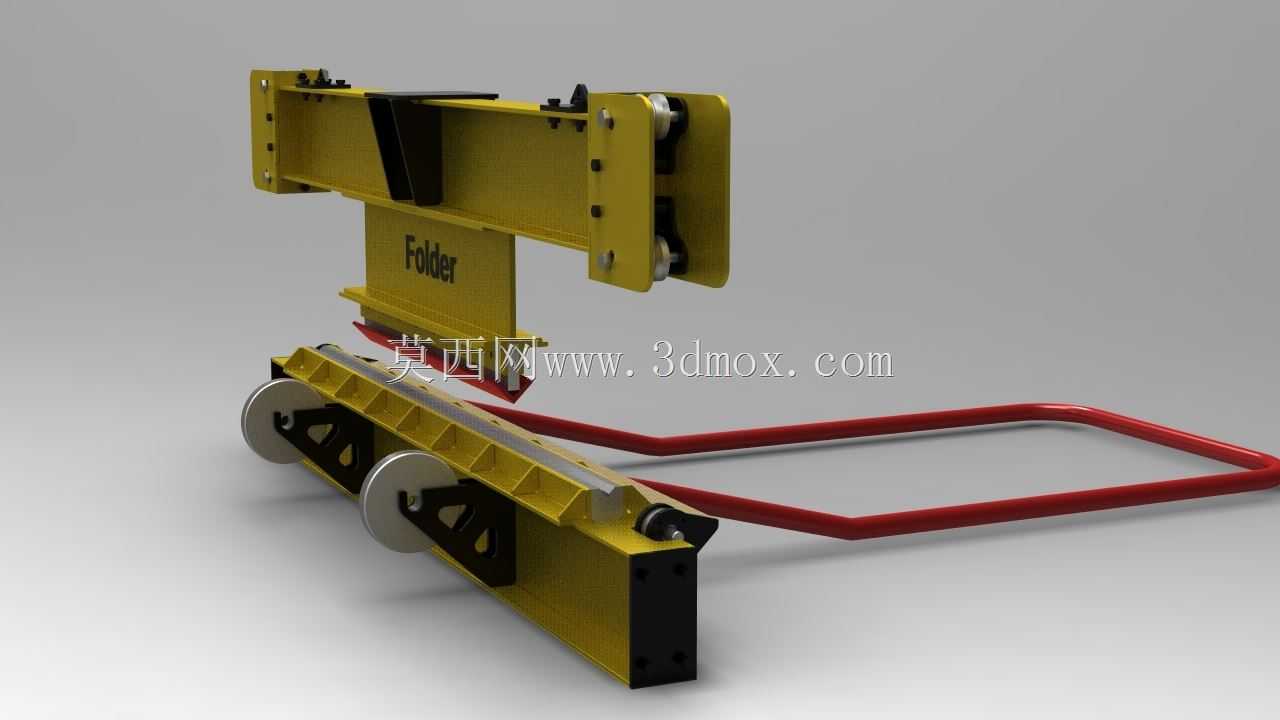

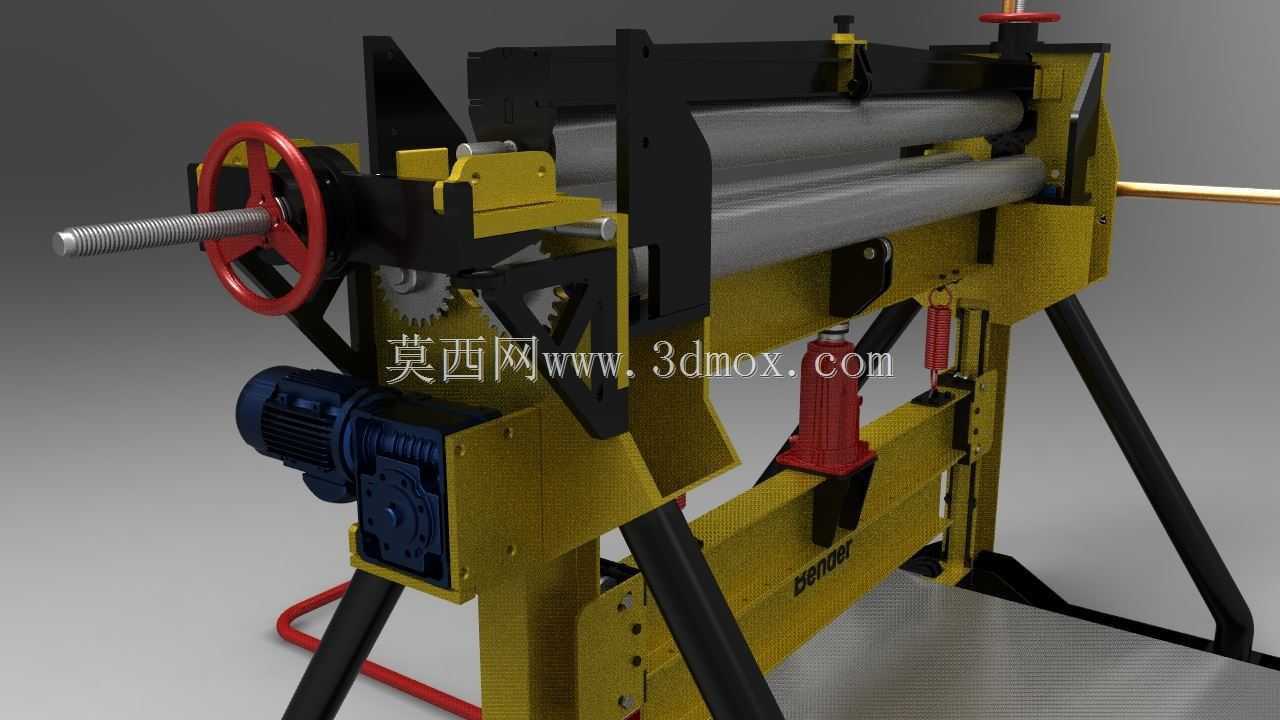

　　功能布局上，设备上部平行设置多组镀铬光辊作为卷板、送料的执行部件，辊轴两端配置手轮式调节机构，可通过转动手轮调整辊轴间距，适配不同厚度板材、不同直径管材的加工进给需求，调节位置设置红色刻度手轮，可直观读取调节量，减少反复试切、试弯的材料损耗。中部集成液压施压工位，可完成板材的压型、冲孔、校直作业，液压执行元件采用立式安装结构，施压行程可通过侧面的限位挡块调整，避免过压损伤工件。剪切与折弯工位沿进料平台依次排布，进料平台采用整块磨平钢板制作，平面度控制在0.1mm/m以内，保证板材送料过程中无偏移，折弯角度可通过后侧挡块进行0-90度范围调节，折页工位可完成薄板的咬口、合页成型作业，适配通风管道、薄壳箱体的加工需求。

　　设备的操作侧设置清晰的工位分区标识，各调节手轮均设置在操作人员站立可及的高度范围内，无需攀爬或俯身即可完成参数调整，进料端设置延伸式托料架，可承托长度1500mm以内的长板材，避免长板加工时因自重下垂导致的加工精度偏差。设备的液压管路沿机架内侧排布，外部设置防护盖板，避免加工过程中金属碎屑飞溅损伤管路，电气控制元件集中安装在机架侧部的封闭控制盒内，防护等级达到IP54，适配车间多粉尘的作业环境。

　　当前结构中，辊轴传动采用链传动结构，后续可根据使用需求加装电动驱动模块，替代手动进给操作，进一步降低操作人员劳动强度；设备预留了辅助小车的对接接口，配套的移动小车可承载加工完成的工件在设备与后续工位之间转运，减少工件搬运过程中的磕碰损伤，适配小批量多品种的柔性加工需求。
