多铰接式转向连接构件三维结构

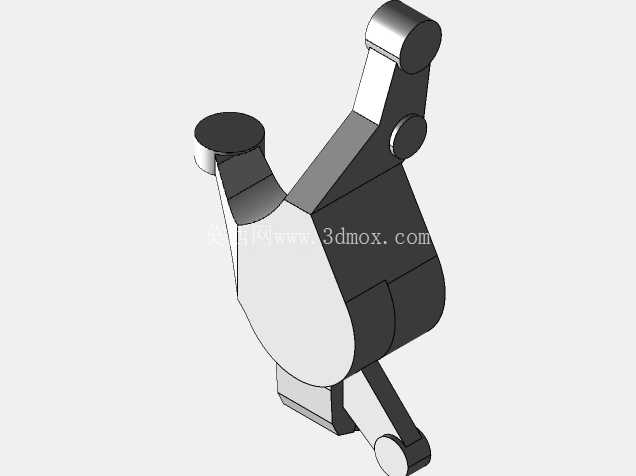

　　在行走类机械的转向执行端，这类多铰接转向连接构件是传递转向力矩、衔接转向拉杆与轮端支撑的核心受力件，日常工况下需要同时承受来自路面的垂直冲击、转向时的横向剪切力以及制动过程中的纵向载荷，其结构合理性直接决定转向系统的响应精度与使用寿命。从结构布局来看，该构件采用了多铰接点的异形臂设计，三个圆柱铰接端分别对应不同的连接副：上端铰接位用于连接转向拉杆，接收转向机输出的推拉动作；侧端圆柱凸台用于匹配转向节臂的锁紧定位，保证动作传递无旷量；下端的延伸铰接支耳则用于连接减震支撑或下摆臂，实现转向动作与悬挂行程的解耦，避免悬挂压缩过程中对转向精度产生干涉。

　　设计过程中首先需要明确各铰接点的相对位置关系，这直接决定了转向梯形的几何参数，若点位偏差超过0.2mm，就会导致转向时内外轮转角差不符合阿克曼几何特性，加剧轮胎磨损甚至出现转向卡滞。构件主体采用变截面的异形实体结构，在铰接孔位周边做了加厚处理，因为这些位置是应力集中的核心区域，日常转向动作中铰接孔会持续承受销轴传递的交变载荷，加厚结构可以有效分散孔壁的压应力，避免长期使用后出现孔位失圆、开裂的问题。臂身部分则根据受力路径做了轻量化的截面收窄，在保证整体抗弯、抗扭强度的前提下减少不必要的材料冗余，降低构件自身的转动惯量，让转向动作的响应更灵敏。

　　安装边界方面，各铰接端的同轴度公差需要控制在0.05mm以内，销轴配合面的粗糙度要求达到Ra1.6，保证铰接副转动顺畅无卡滞，同时各支臂的空间角度需要严格匹配周边部件的运动包络，避免在最大转向角、悬挂极限压缩/拉伸行程中与周边的制动管路、挡泥板、轮辋发生运动干涉。实际应用场景中，这类构件广泛适配于小型非道路行走机械、低速代步车辆以及专用作业车辆的转向系统，相比一体式的转向桥结构，这种分体式铰接转向构件的维护成本更低，单个铰接位出现磨损后仅需更换对应销轴或衬套即可，无需整体更换桥体。

　　建模过程中需要重点关注各铰接孔的中心线空间角度，以及臂身与相邻部件的最小安全间隙，通常在静态装配状态下需要预留至少3mm的安全间隙，考虑到工况下的部件形变、橡胶衬套的形变量，实际运动过程中的最小间隙不能小于1.5mm，防止出现运动剐蹭。此外，构件的表面过渡区域全部采用圆角过渡，避免直角结构带来的应力集中问题，尤其是在支臂与主体衔接的位置，圆角半径需要根据截面厚度做匹配设计，一般圆角半径不小于相邻截面厚度的0.2倍，有效降低交变载荷下的疲劳断裂风险。从受力路径分析，转向力矩从上端拉杆铰接点输入后，会沿着臂身传递到轮端安装位，同时下端支耳会承接来自悬挂的支撑力，因此建模时需要保证力传递路径上的材料连续性，避免在受力核心区域出现凹槽、孔洞等削弱结构强度的设计。对于铰接孔的衬套安装位，需要设计对应的限位台阶，保证衬套压装后不会在工作过程中出现轴向窜动，台阶的高度差通常控制在1.5-2mm，既可以满足衬套的定位需求，也不会过多增加加工难度。
