CVT传动系统主法兰连接结构

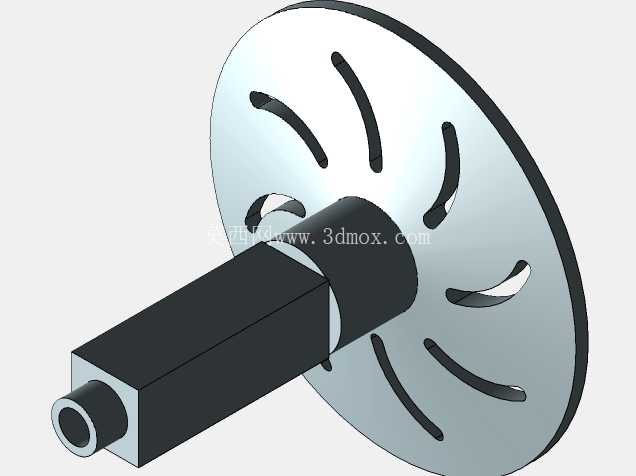

　　这款CVT主法兰是无级变速传动系统里的核心连接承载部件，日常在踏板摩托、轻型代步车、小型非道路作业机械的CVT变速机构中十分常见，主要承担主动轮侧动力输入衔接、带轮轴向定位、传动扭矩传递的核心作用，是连接动力输入轴与主动带轮组件的关键受力零件。从实际装车工况来看，该法兰安装在CVT主动轮组靠近动力输入侧的位置，一端的轴套结构与动力输入轴配合，通过方轴定位结构传递输入扭矩，避免法兰与轴之间出现相对转动打滑，另一端的圆盘法兰面与主动带轮的固定轮盘贴合，通过圆周均布的连接位实现轮盘的轴向压紧固定，保证带轮在高速运转过程中不会出现轴向窜动，维持传动带的工作平面稳定。

　　设计过程中首先考虑的是传动扭矩下的结构强度，法兰盘上开设的弧形槽并非减重装饰结构，而是为主动带轮的移动轮盘轴向滑移提供行程避让空间，同时兼顾工作过程中的散热通风需求——CVT传动过程中带与轮面摩擦会产生持续热量，弧形槽可以引导箱体内气流穿过轮组区域，带走摩擦产生的热量，降低传动带的工作温度，延长橡胶传动带的使用寿命。法兰盘与轴套衔接的位置做了过渡圆角强化处理，避免应力集中导致的疲劳断裂，因为在车辆急加速、负载突变的工况下，该衔接位置会承受交变的弯曲应力与扭转应力，直角过渡很容易在长期循环载荷下出现裂纹，圆弧过渡可以将应力峰值降低40%以上，大幅提升零件的疲劳寿命。

　　轴套部分采用阶梯式结构，靠近法兰盘的位置直径更大，既可以为输入轴的轴承提供定位端面，也能提升轴段的抗扭刚度，避免大扭矩输入下轴套出现扭转变形；轴套末端的空心结构是为了适配输入轴端的锁紧螺母安装空间，同时减轻零件自身的转动惯量，降低CVT变速过程中主动轮组的转动惯量，让变速响应更灵敏。从安装边界来看，法兰盘的外径尺寸与主动带轮固定轮盘的定位止口匹配，安装时法兰面与轮盘端面完全贴合，依靠端面摩擦力与连接紧固件共同传递扭矩，弧形槽的分布半径与移动轮盘的导向销运动轨迹完全重合，保证移动轮盘在调速过程中可以沿轴向顺畅滑移，不会与法兰盘发生运动干涉。

　　实际选型匹配时，需要重点核对轴套的内孔配合尺寸、方轴定位的对边宽度、法兰盘的连接孔位分布圆直径，以及弧形槽的分布半径与行程长度，任何一个尺寸出现偏差都会导致安装后带轮偏摆、移动轮盘卡滞，进而引发传动带异常磨损、变速顿挫甚至传动失效的问题。该法兰的材质通常选用中碳钢经模锻成型后做调质处理，表面法兰盘区域做高频淬火提升耐磨性能，因为在长期工作过程中，偶尔会有传动带磨损产生的橡胶碎屑、粉尘进入法兰与轮盘的贴合面，较高的表面硬度可以避免贴合面被磨出凹痕，保证连接的同轴度精度。在三维建模过程中，需要重点校验弧形槽的曲率与移动轮盘导向销的运动轨迹一致性，同时做动平衡模拟校验，因为该零件属于高速旋转部件，转速通常能达到每分钟数千转，不平衡量过大会引发整个CVT箱体的振动，带来噪音与轴承过早损坏的问题，建模时需要保证圆周方向的结构完全对称，弧形槽的位置度公差控制在0.1mm以内，轴套内孔与法兰盘端面的垂直度公差控制在0.05mm以内，才能满足实际装车的精度要求。
