CVT传动系统权重摆臂结构设计

在无级变速传动系统的开发过程中，权重摆臂是直接影响速比调节响应精度与运行稳定性的核心执行构件，这类构件常见于踏板式无级变速动力单元的主动轮侧，随发动机转速变化产生的离心力作用，通过摆臂的摆动位移推动主动轮动盘轴向移动，从而改变传动轮的有效工作直径，实现速比的连续自适应调节，无需额外的电控执行单元介入即可完成转速与负载的匹配，是小排量动力单元无级变速结构中成本与可靠性平衡度极高的机械方案。

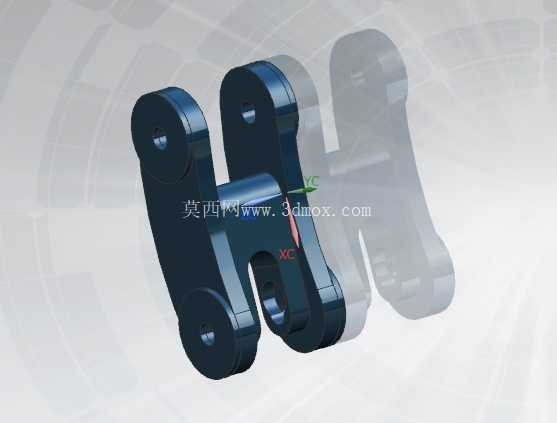

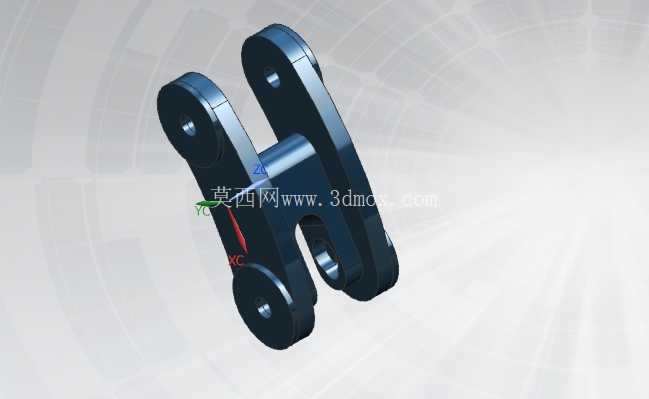

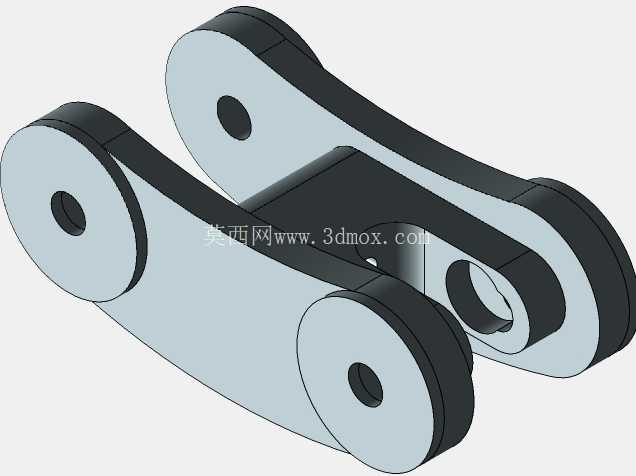

从实际装车运行的工况来看，这类摆臂构件长期处于高频率往复摆动、离心载荷持续作用的工作环境，同时还要承受传动轮动盘传递的轴向反作用力，因此结构设计阶段首先要兼顾刚性与轻量化的平衡：整体采用双片对称式夹板加中间支撑凸台的结构形式，三个铰接孔位分别对应离心配重安装位、主动轮盘铰接位、动盘推压作用位，孔位之间的连接臂采用弧形过渡轮廓，既避免了直角结构带来的应力集中问题，也能在同等材料用量下提升臂身的抗弯曲形变能力，避免高转速下摆臂形变导致的速比调节滞后、传动打滑等问题。

从安装边界来看，三个铰接孔的同轴度公差需要控制在0.02mm以内，双片夹板的平行度公差不大于0.03mm，才能保证装配后摆臂摆动无卡滞，与相邻的配重滚子、动盘推压面的接触受力均匀。中间的支撑凸台厚度与主动轮盘的安装槽宽度保持0.1mm以内的间隙配合，既限制摆臂工作时的轴向窜动，也不会因为间隙过小导致热膨胀后出现卡滞。臂身的弧形轮廓在设计时特意做了运动包络校核，保证摆臂在整个速比调节行程内，与轮盘内腔、相邻摆臂、弹簧构件之间都保留至少1.5mm的安全间隙，避免高速运转时出现运动干涉。

在功能特性的匹配上，摆臂的重心位置经过反复调校，三个孔位的力臂比值直接决定了不同转速下的轴向推力输出特性：低转速区间力臂比值较小，推力输出平缓，避免起步阶段速比变化过于突兀导致的传动冲击；中高转速区间力臂作用逐步增强，推力随转速上升的曲线更贴合动力输出特性，保证速比切换的线性度，让传动系统始终处于高效工作区间。铰接孔位的内边缘做了0.5mm的倒角处理，既可以去除机加工产生的毛刺，也能在装配销轴后储存少量润滑脂，降低长期摆动过程中的铰接磨损量，提升构件的使用寿命。

这类结构的设计过程中，需要反复结合实际工况做载荷仿真验证：在最高工作转速下，臂身的最大等效应力需要控制在材料屈服强度的30%以内，保证长期交变载荷作用下不会出现疲劳断裂；同时摆臂的自身重量偏差需要控制在单件重量的2%以内，同一组安装的多个摆臂重量差不超过0.5g，避免高速旋转时因为重量不均产生轮盘振动，带来传动噪音和轴承异常磨损的问题。接触推压面的平面度公差控制在0.015mm，保证与动盘端面接触时受力均匀，不会出现局部应力过大导致的接触面压溃、磨损过快问题。

从实际应用场景延伸来看，这类权重摆臂结构除了常见的小排量动力无级变速单元外，也可适配部分轻型代步设备、小型通用机械的无级变速机构，只要根据目标转速区间、负载需求调整力臂比值、配重安装位的尺寸，即可匹配不同的速比调节特性，结构通用性较强，且纯机械结构的可靠性远高于电控调节方案，在对成本、维护便捷性要求较高的应用场景下具备明显的结构优势。设计时也充分考虑了加工工艺性，整体结构可通过冲压成型后做少量机加工即可完成，无需复杂的多工序加工，适合批量生产时的成本控制，同时结构对称，装配时无需区分正反方向，能有效降低产线装配的出错概率。
