CVT传动系统用弹簧帽结构设计

在无级变速传动系统的结构设计中，弹簧帽作为CVT变速机构内部的核心定位与限位零件，直接关系到变速过程中弹簧组件的工作稳定性与轴向定位精度，是传动系统动力传递路径上不可忽视的小型结构件。这类零件主要应用在踏板式摩托车、全地形车以及部分小型通用机械的CVT变速机构内，安装在主动轮或从动轮的弹簧端部，承担弹簧轴向定位、端面载荷均匀分散、防止弹簧工作过程中出现径向偏移与端面磨损的作用。

从实际工况来看，CVT工作过程中，变速弹簧会随着转速变化产生持续的轴向伸缩，同时伴随一定的径向微幅摆动，弹簧帽需要在弹簧往复运动的全行程内，保持与弹簧端面的稳定贴合，同时将弹簧的弹力均匀传递到相邻的轮盘端面，避免局部应力集中导致的弹簧端面疲劳断裂，或是轮盘接触面的压痕损伤。设计这类零件时，首先要匹配对应弹簧的端面尺寸，外圆轮廓采用环形结构，刚好包覆弹簧的端部外径，内圈的方形切边结构是为了适配轮轴上的防转定位面，避免弹簧帽在工作过程中随弹簧转动出现周向滑移，防止长期摩擦产生的金属碎屑进入变速机构内部，引发皮带磨损或是卡滞故障。

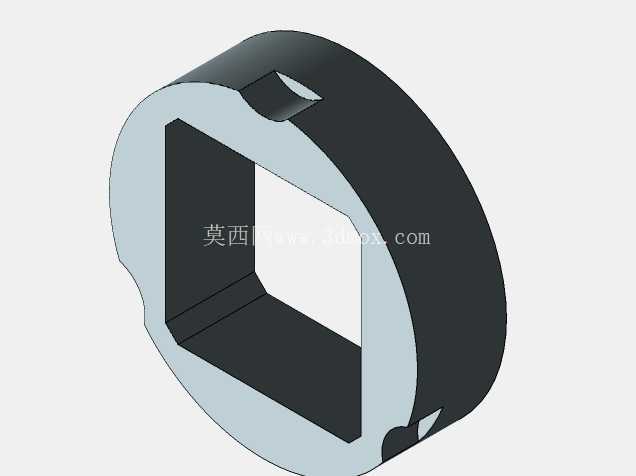

从结构细节来看，该弹簧帽的环形端面采用等厚设计，厚度经过载荷校核，能够承受弹簧最大压缩状态下的轴向推力而不发生塑性变形，内圈的方形定位孔边角做了小尺寸倒角处理，既方便装配时快速对准轴上的定位面，也能避免尖角处的应力集中，提升零件的抗疲劳寿命。外圆边缘做了微小的圆角过渡，防止装配过程中锐边划伤弹簧的端部钢丝，也避免安装时刮伤操作人员的手部。零件的安装边界完全匹配对应型号CVT轮组的内部腔体尺寸，装配后弹簧帽的外圆与腔体内壁保留0.2-0.3mm的间隙，既不会因为间隙过大导致弹簧径向窜动，也不会因为间隙过小出现热胀卡滞的问题。

在建模过程中，需要重点关注定位孔与外圆的同轴度要求，同轴度公差需要控制在0.05mm以内，否则会导致弹簧安装后出现偏斜，使得变速过程中弹簧的弹力输出不均匀，引发变速顿挫、皮带偏磨等问题。端面的平面度公差同样需要严格控制，平面度误差过大时，弹簧端面与帽体的接触会出现局部间隙，工作过程中会产生异常冲击噪音，长期使用还会导致弹簧端部的异常磨损。这类零件通常采用粉末冶金或是硬质尼龙材质加工，金属材质的弹簧帽多用于高载荷的大排量CVT机构，尼龙材质则多用于小排量低载荷的场景，能够降低工作过程中的碰撞噪音，同时具备一定的自润滑特性。

实际装配时，弹簧帽需要完全贴合弹簧的端面，定位孔对准轴上的防转平面后推入到位，装配完成后需要手动转动弹簧帽确认无卡滞、无周向晃动，再进行后续轮盘组件的装配。在CVT的维护保养过程中，弹簧帽也是需要检查的易损件之一，当发现帽体端面出现明显压痕、裂纹，或是定位孔出现磨损变形时，需要及时更换，避免故障扩大导致整个变速机构的损坏。很多维修场景中容易忽略弹簧帽的磨损状态，只更换弹簧和皮带，往往会导致新更换的零件使用寿命大幅缩短，根源就在于失效的弹簧帽无法提供稳定的定位与载荷传递，使得弹簧工作过程中出现偏载，加速皮带与轮盘的磨损。

从设计通用性角度来看，这类弹簧帽的结构可以根据不同型号CVT的弹簧尺寸、轴定位结构进行参数化调整，只需要修改外圆直径、内孔尺寸、整体厚度三个核心参数，就可以快速适配不同排量、不同载荷等级的CVT变速机构，建模时采用参数化草图绘制，能够大幅提升同系列零件的设计效率，减少重复建模的工作量。在结构验证阶段，可以通过运动仿真模拟弹簧全行程压缩过程中弹簧帽的受力状态，校核不同压缩比下帽体的应力分布，确认最大应力值低于材料的屈服强度，同时模拟高速旋转状态下的离心力影响，验证零件在最高工作转速下不会出现径向变形或是脱落风险。
