DIY城市通勤多功能越野小车设计

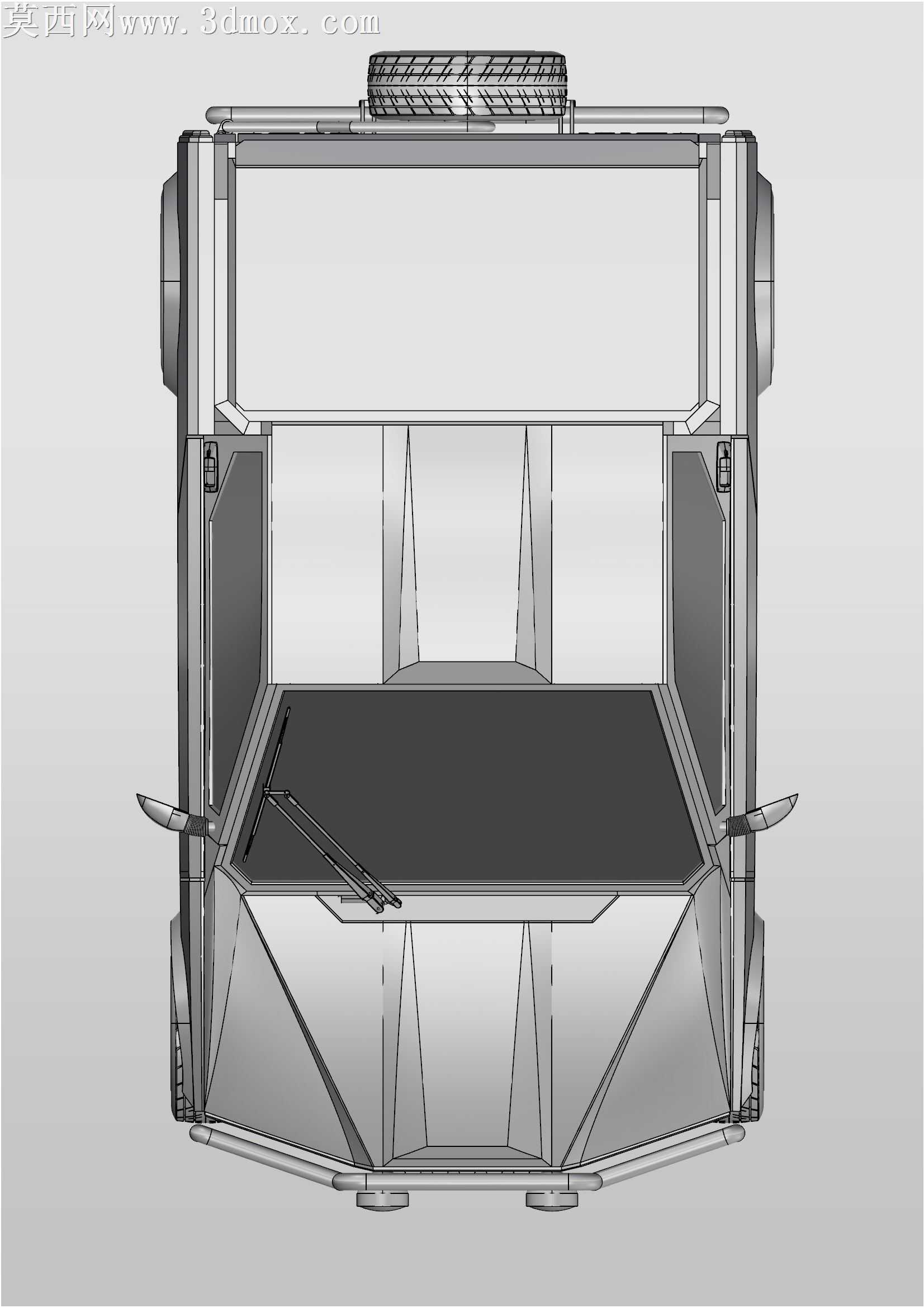

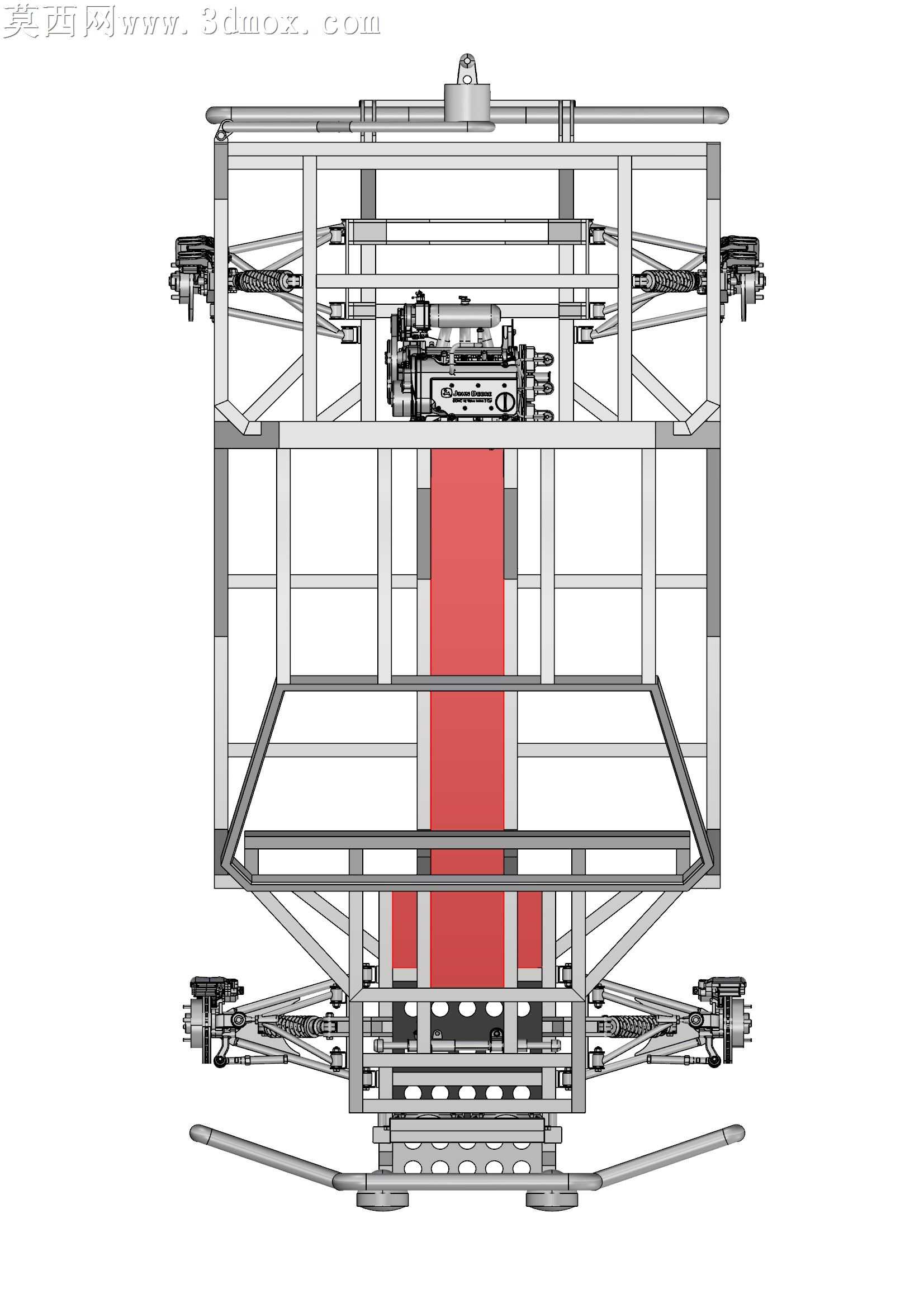

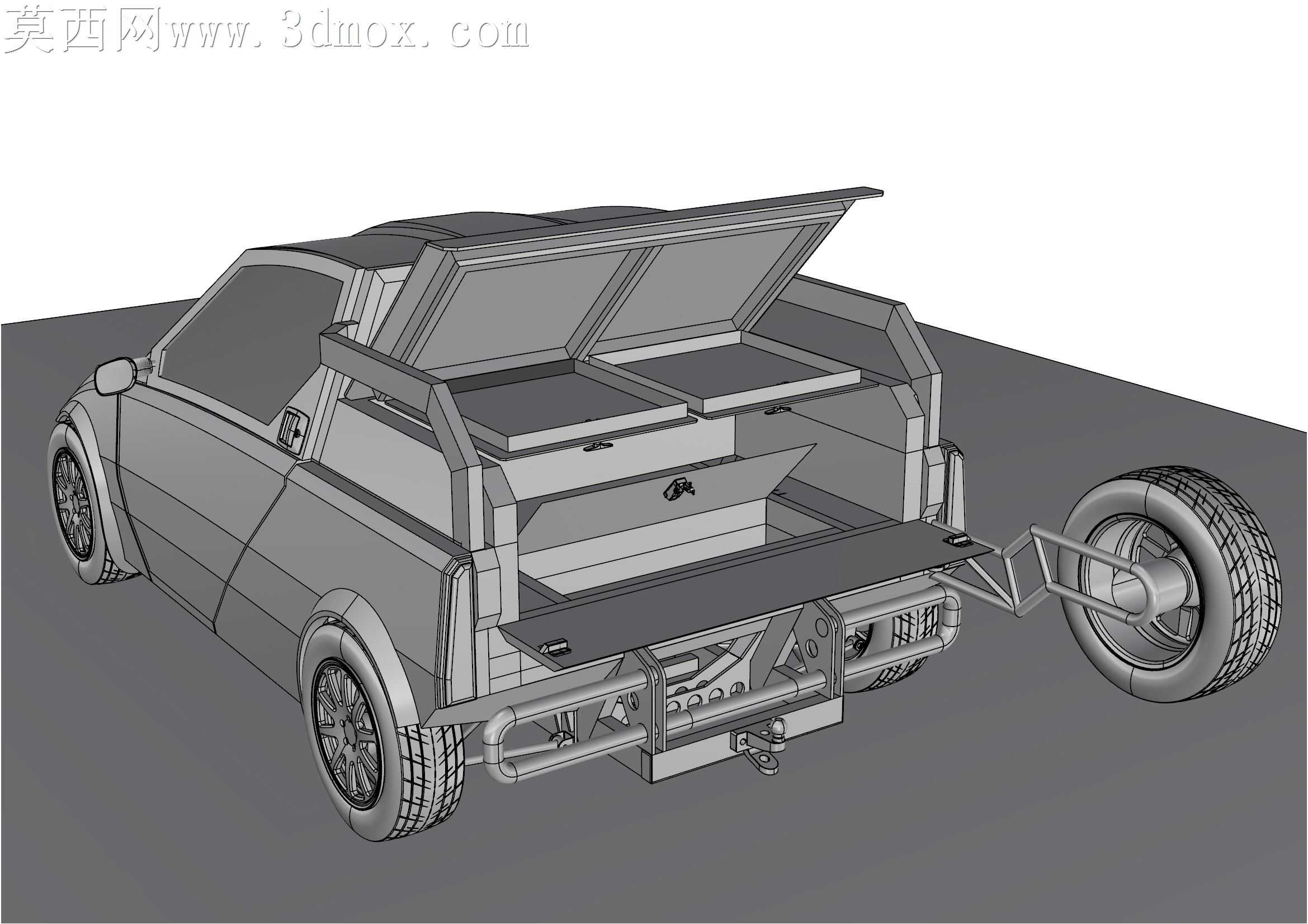

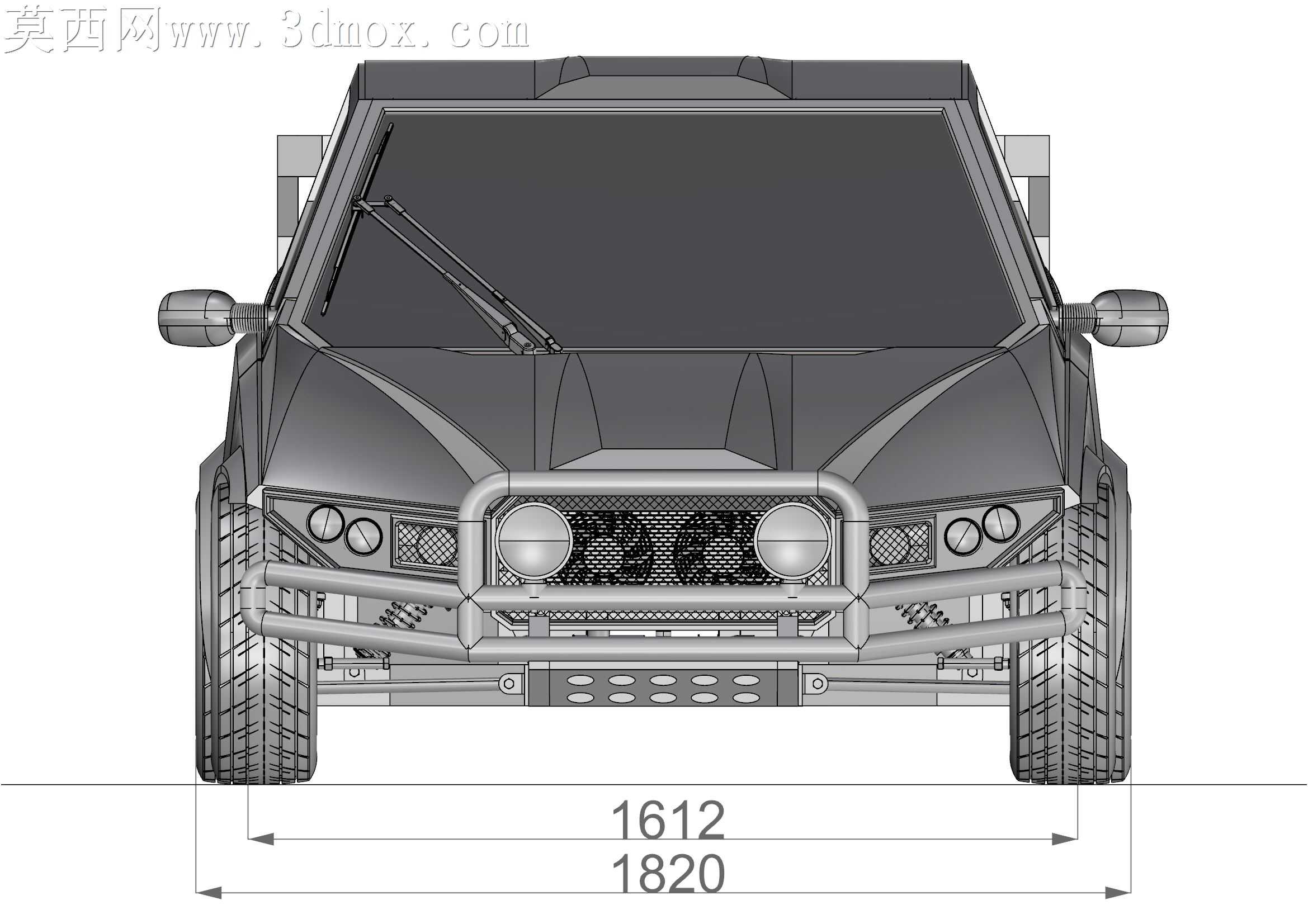

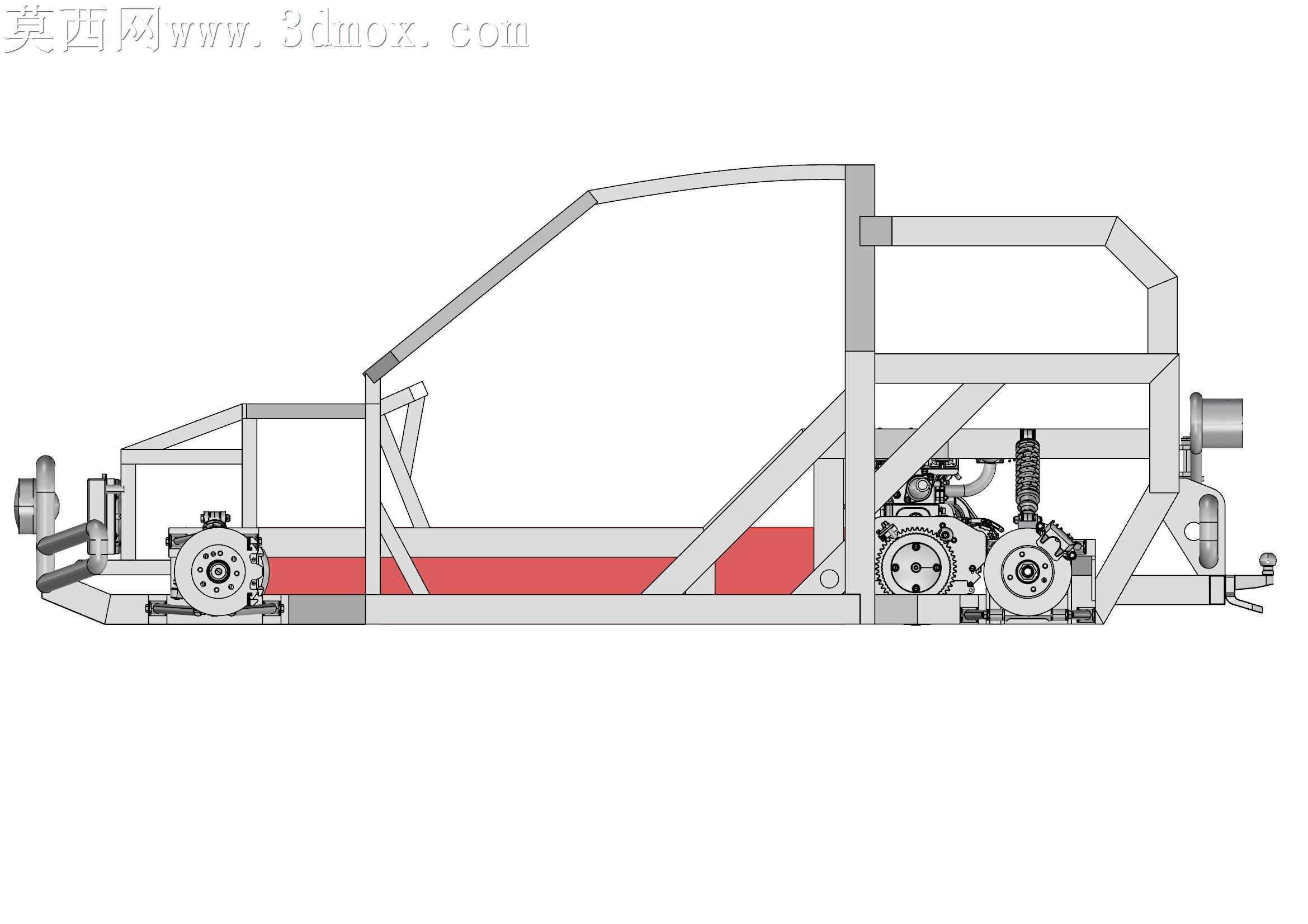

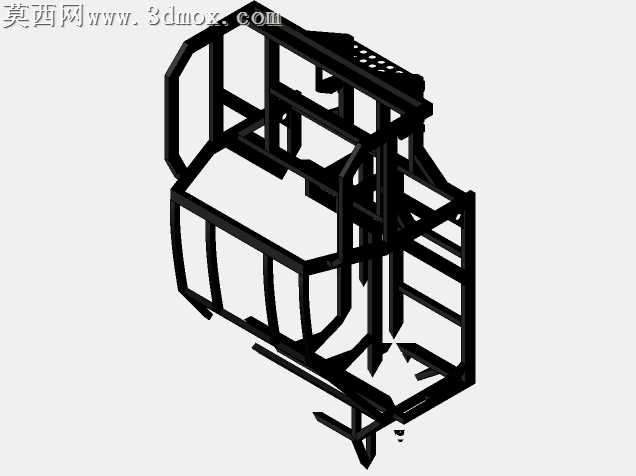

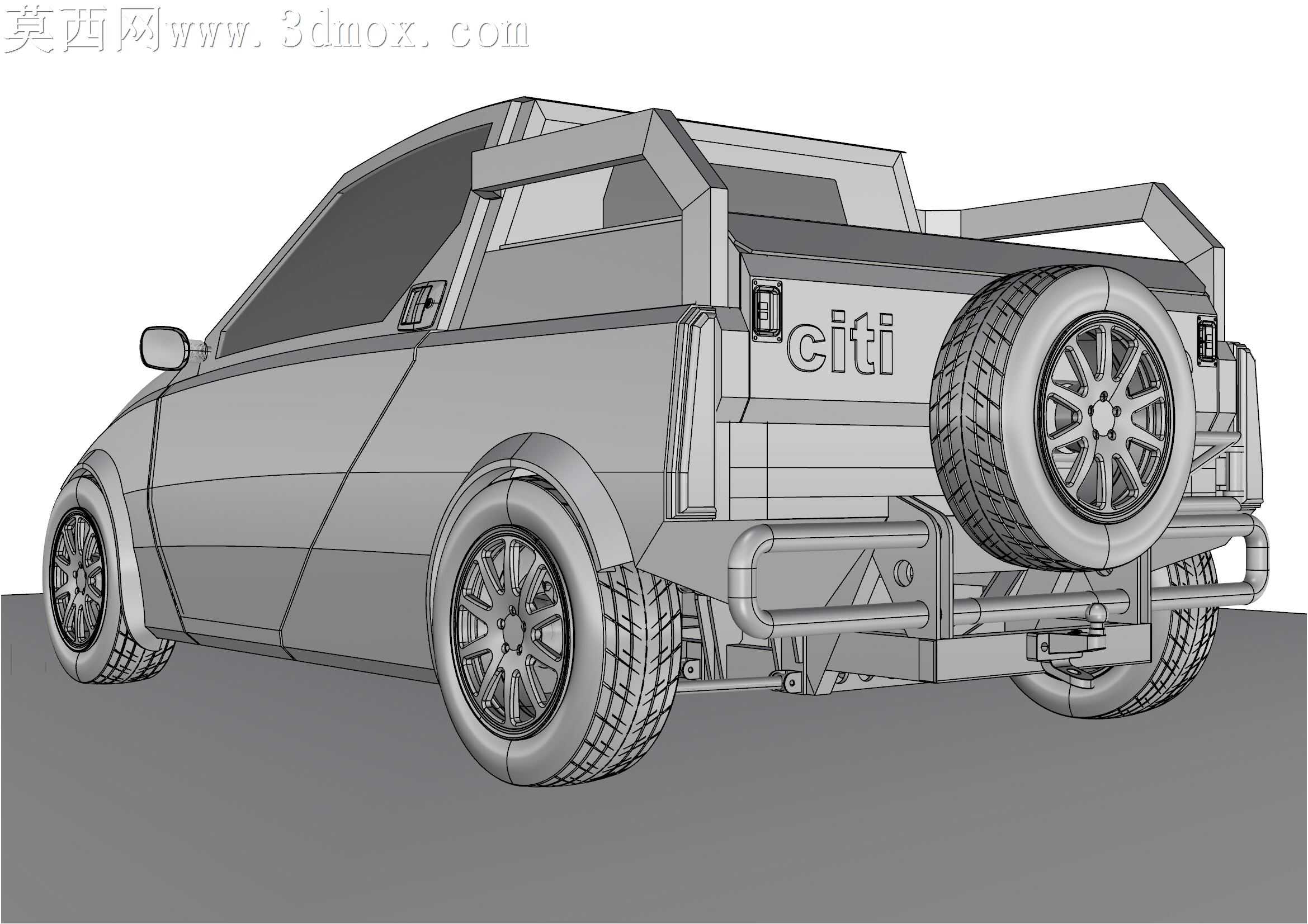

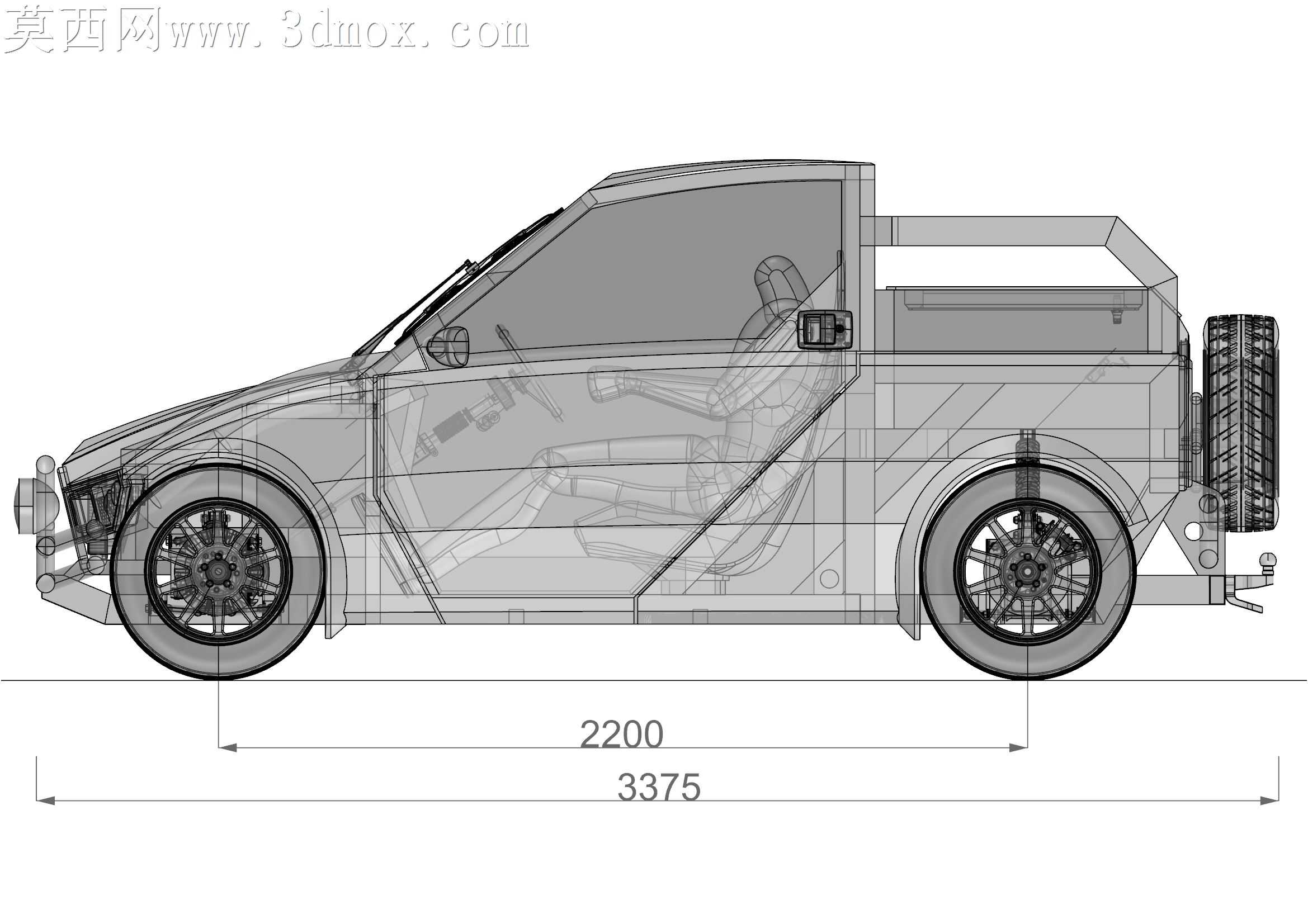

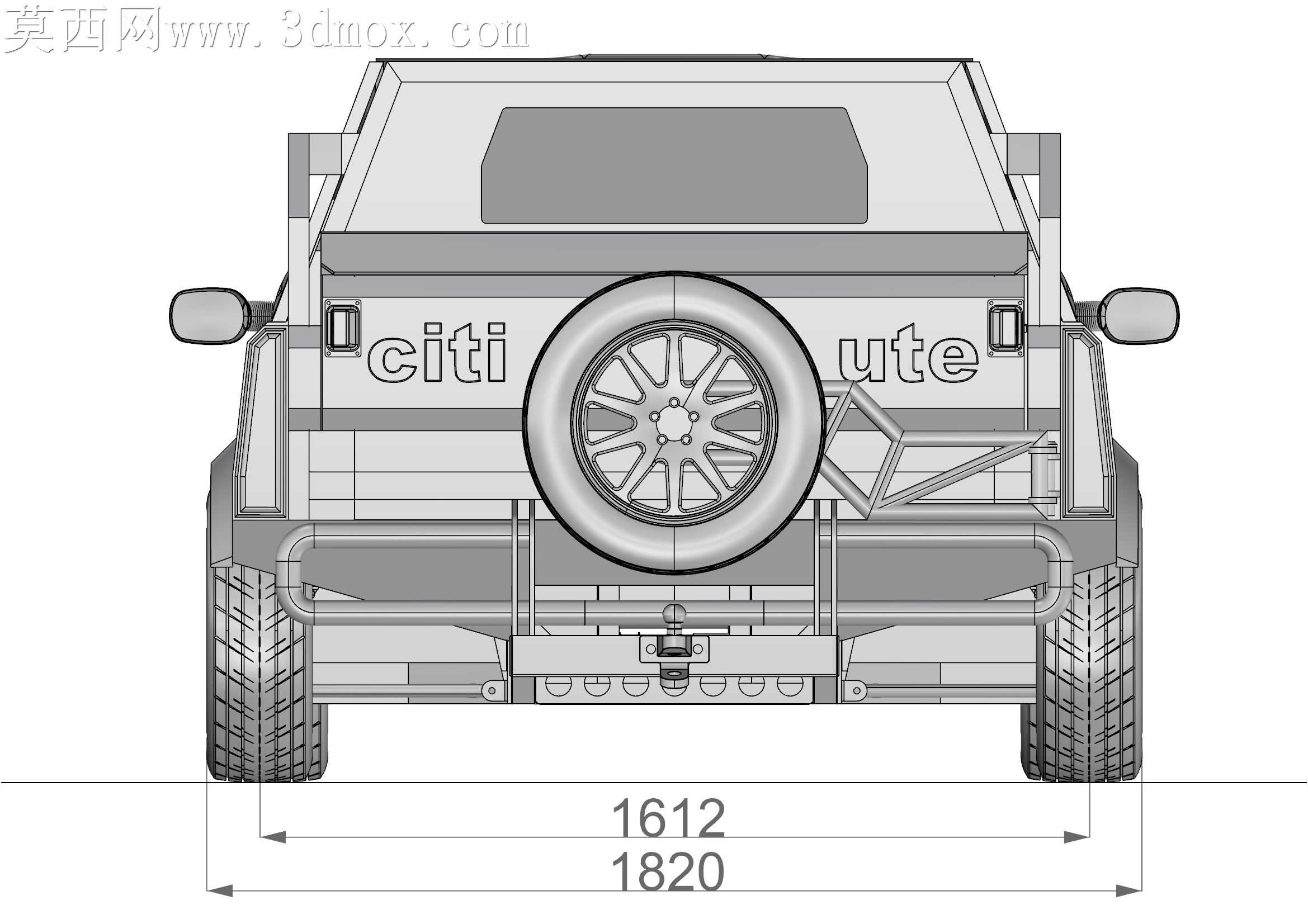

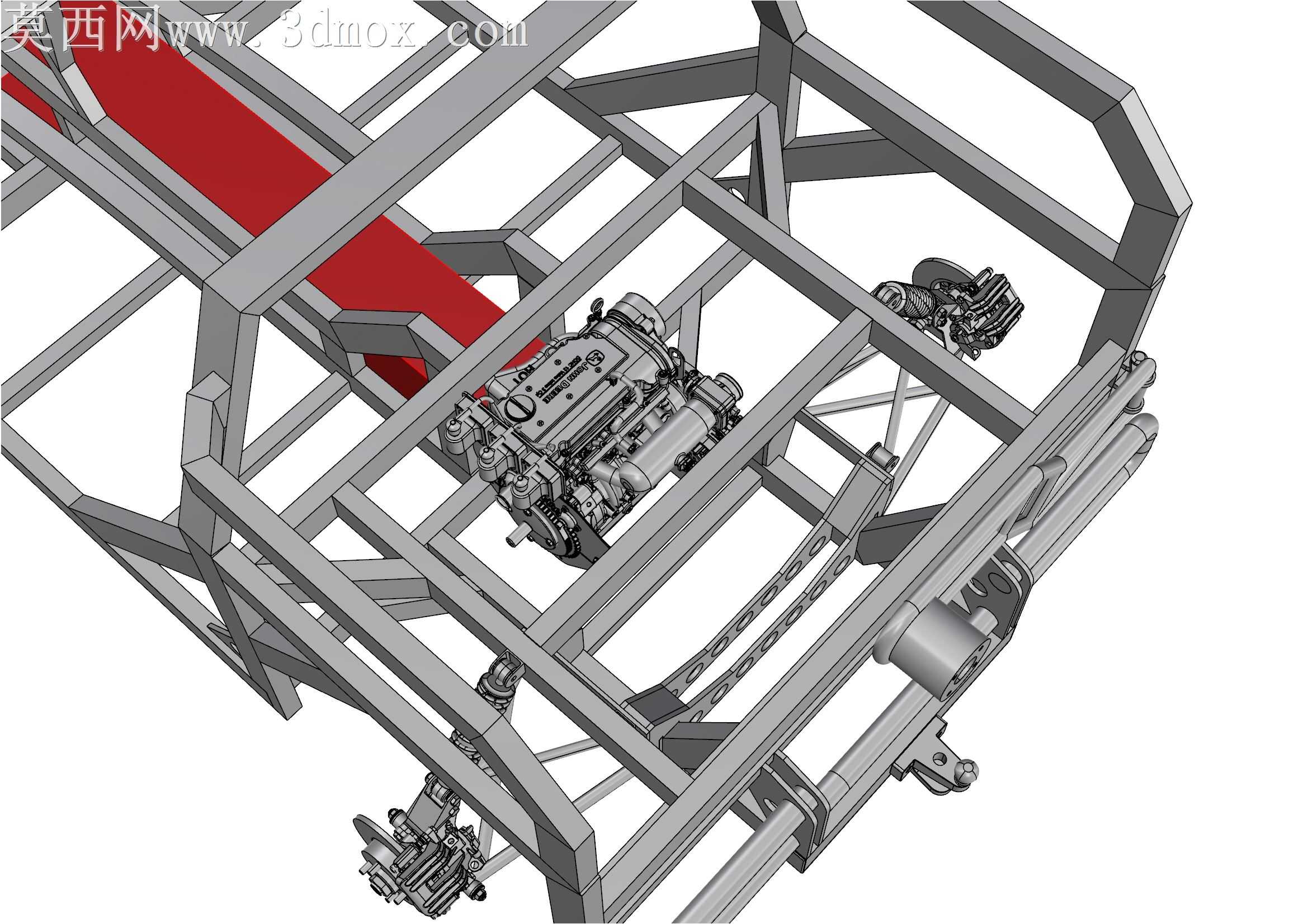

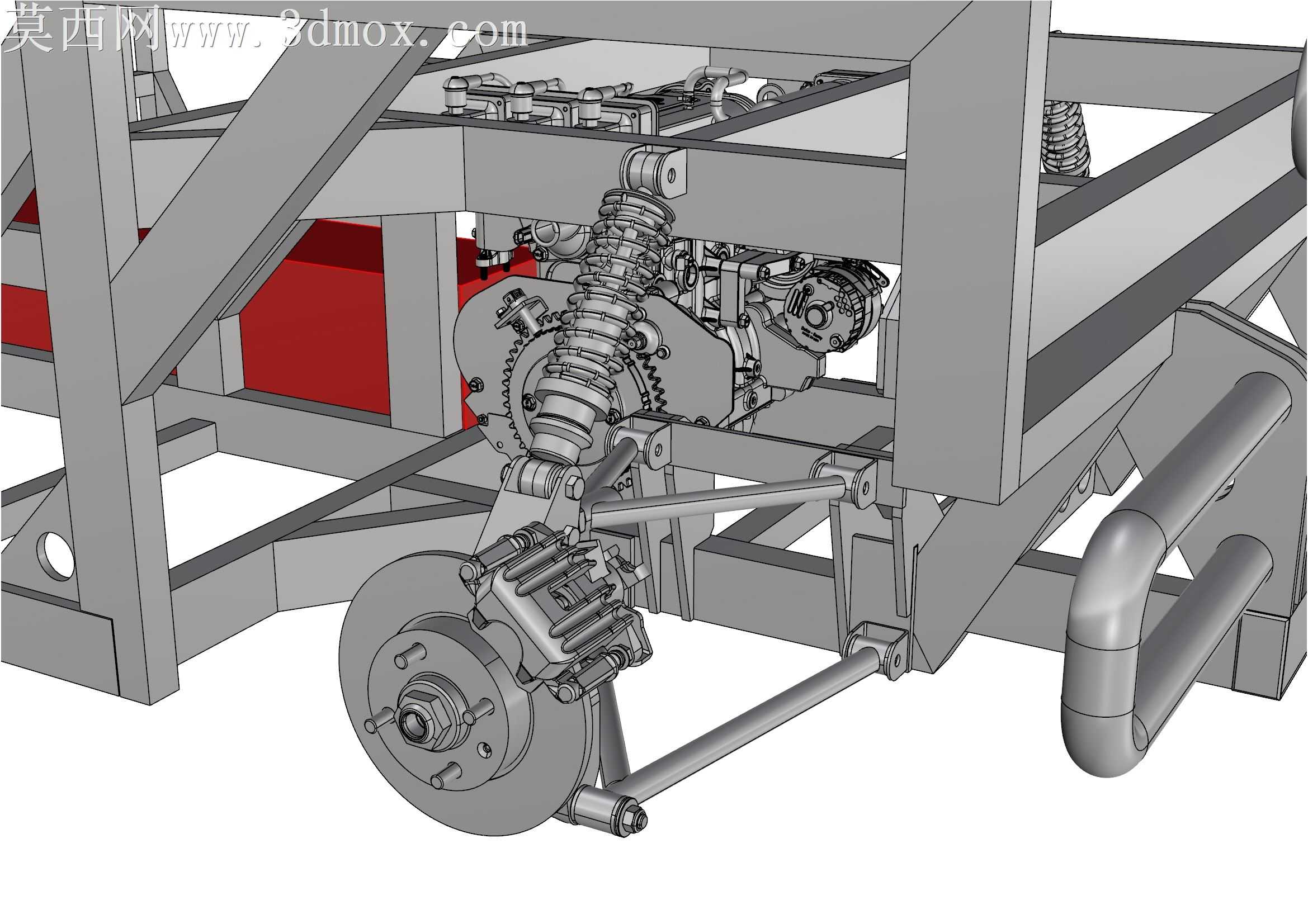

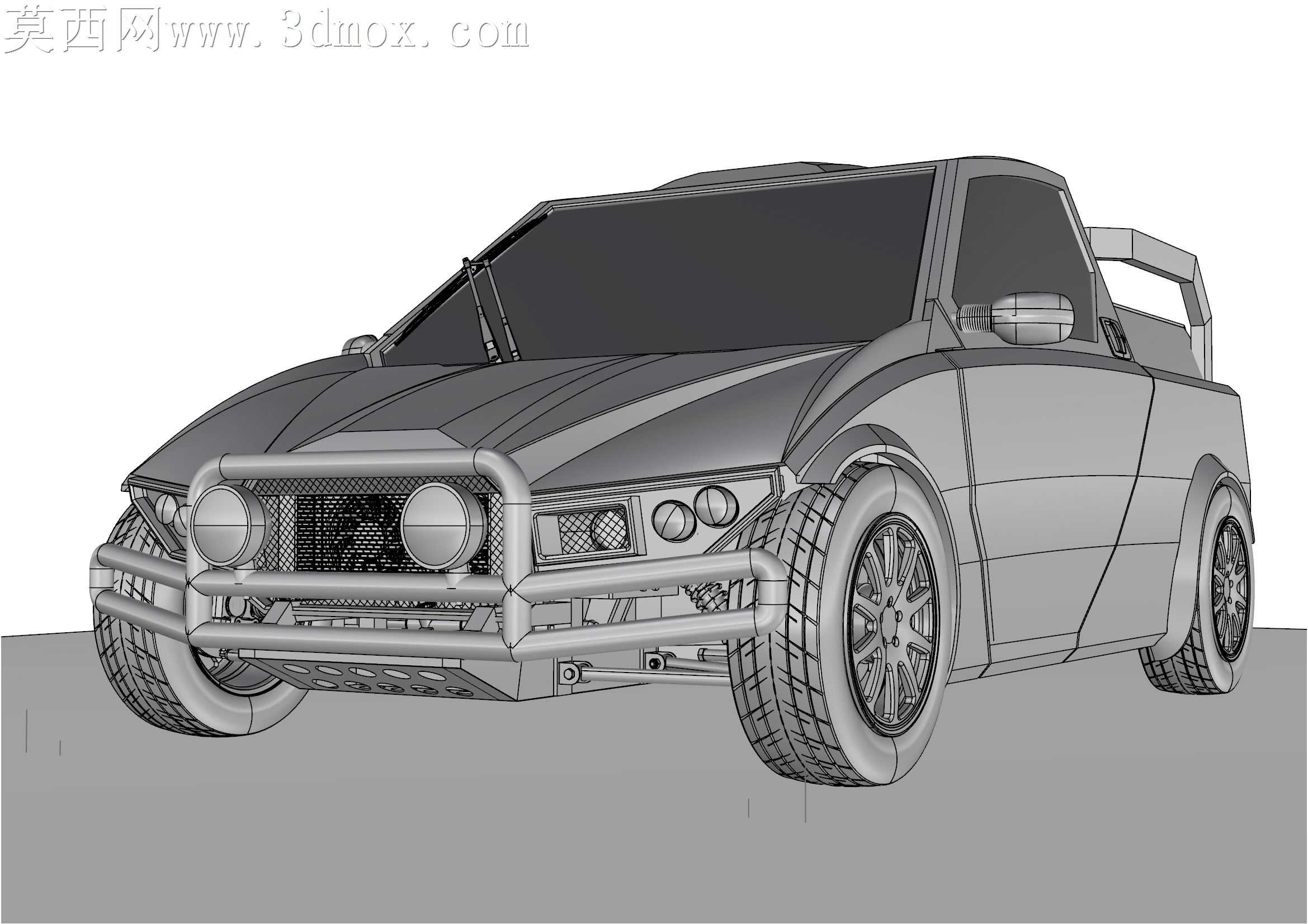

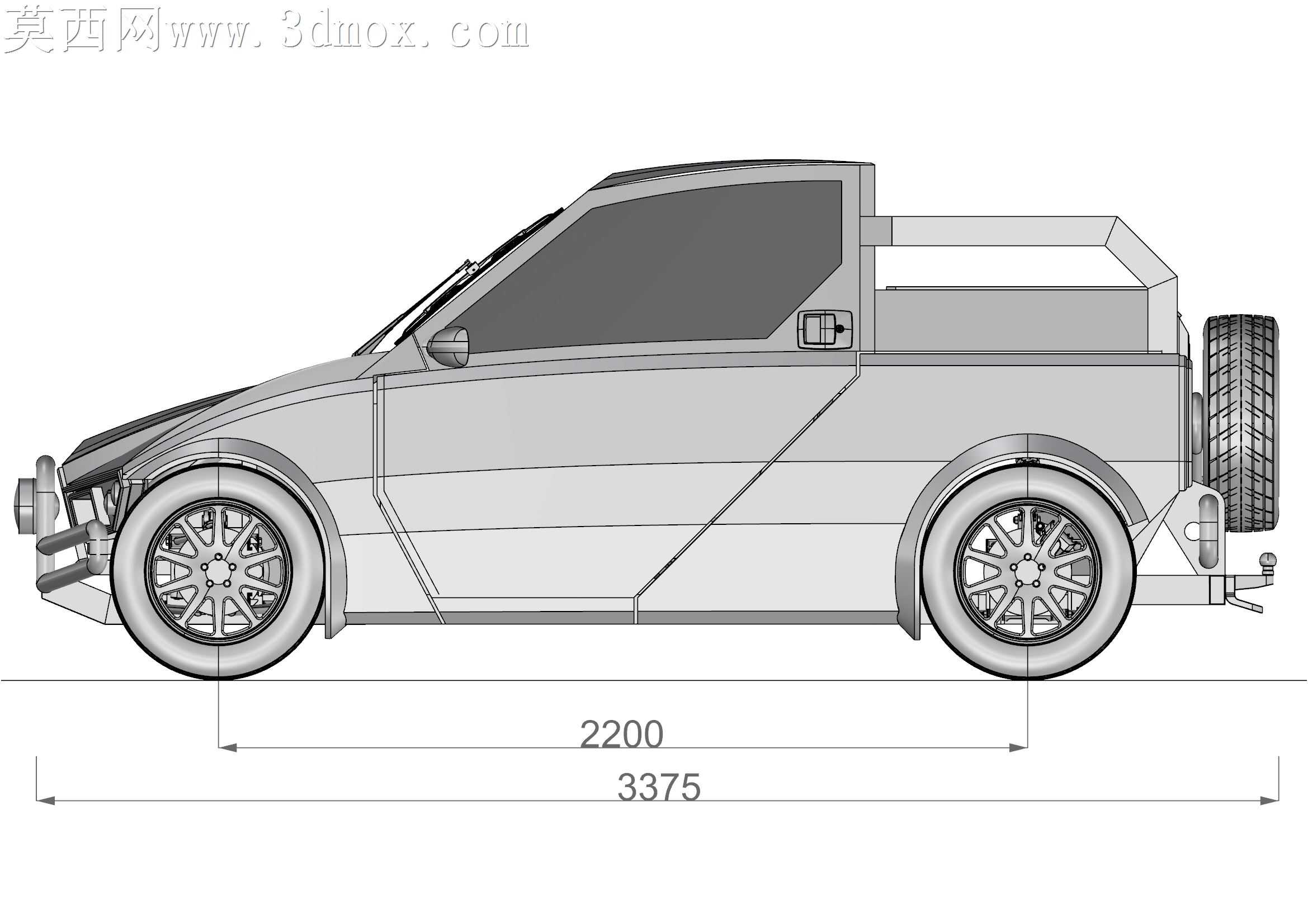

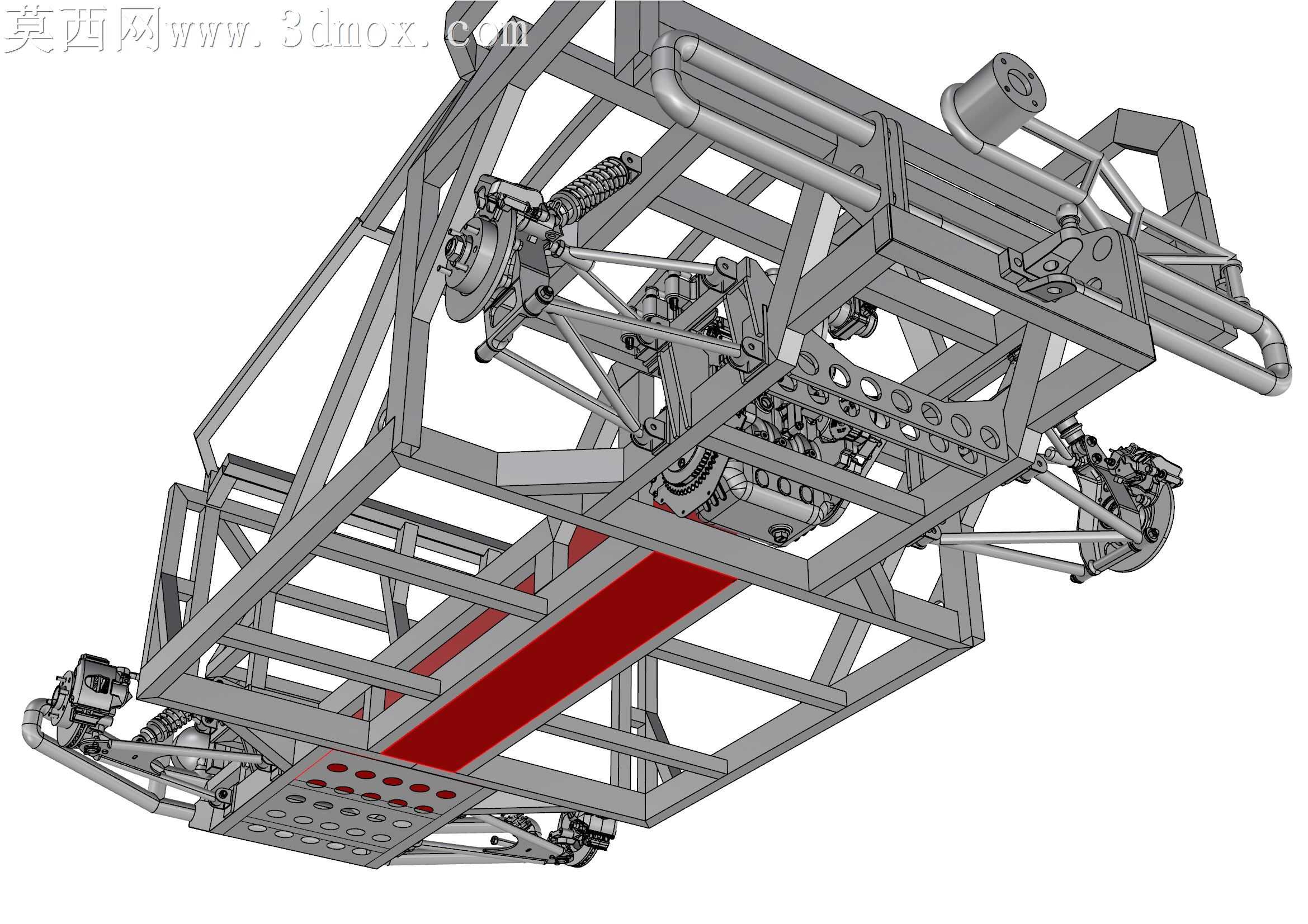

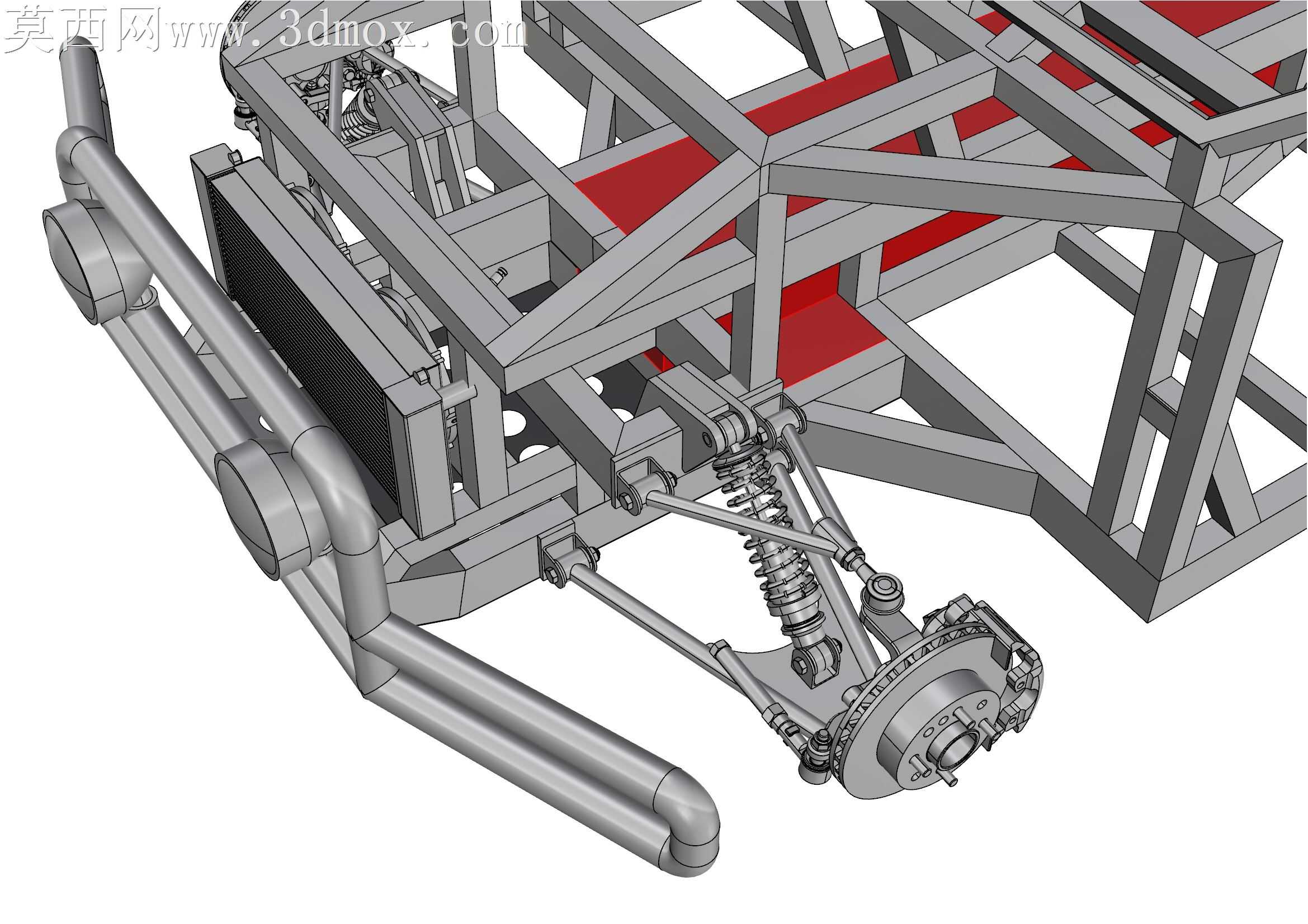

本作品为面向城市通勤场景打造的DIY多功能小车三维设计方案，建模阶段采用多边形建模方式完成整车全结构搭建，对车身覆盖件、车架结构、行走系统、外装附件逐一进行精细化建模还原。车架部分采用SHS与RHS管材搭建框架结构，相比传统CHS管材框架更易进行切割与焊接加工，适配个人手工制造的加工条件，建模时精准还原了管材的拼接节点、安装孔位与连接结构，确保结构方案具备实际落地的可制造性。车身玻璃部分设计为可切割成3字形的扁平碎玻璃结构，在建模时对玻璃的曲面弧度、安装卡槽、密封结构都做了细节还原，兼顾造型辨识度与加工便利性。动力传动系统预留了两类适配方案，可搭载小型IC摩托或小型3缸横向发动机与变速器组合，也可适配纯电动动力总成，建模时对发动机舱的安装位、固定点、管线排布空间都做了预留设计，满足不同动力方案的改装需求。车身面板采用非复合曲面设计，适配三维打印加工工艺，建模时严格控制曲面的拔模角度与壁厚，确保打印成品无需复杂后处理即可完成装配。车辆采用严格的双座座舱布局，后部设置可锁定的装载区域，建模时对座舱的人机空间、座椅安装位、后部货箱的锁止结构、隔板结构都做了细化设计，兼顾载人载物的双重实用需求。车头加装了管式防撞护杠，搭配多组圆形辅助车灯，建模时还原了护杠的管材弯折弧度、灯组的安装结构、固定卡扣细节，提升车辆在复杂路况下的通行适应性。外装部分还包含外置后视镜、车顶尾翼、越野花纹轮胎、多辐式轮毂等细节，轮胎建模还原了胎纹深度、胎壁结构，轮毂还原了辐条造型、安装孔位与中心盖结构。渲染阶段采用白模线稿渲染风格，清晰呈现整车的结构线条与比例关系，材质区分上对金属车架、橡胶轮胎、玻璃车窗、塑料覆盖件做了基础材质区分，金属部件赋予哑光金属质感，轮胎赋予深黑橡胶质感，玻璃赋予半透明磨砂质感，让整体结构展示清晰直观。设计过程中参考了locost工具箱的开源造车框架逻辑，同时融入了个性化的造型调整，部分通用组件参考了成熟的模块化设计方案，在保证结构可靠性的前提下降低自制难度，整体设计兼顾实用性、可制造性与个性化造型风格，适合个人DIY制作与改装参考。
