PCB检测用可调式显微镜USB载具结构

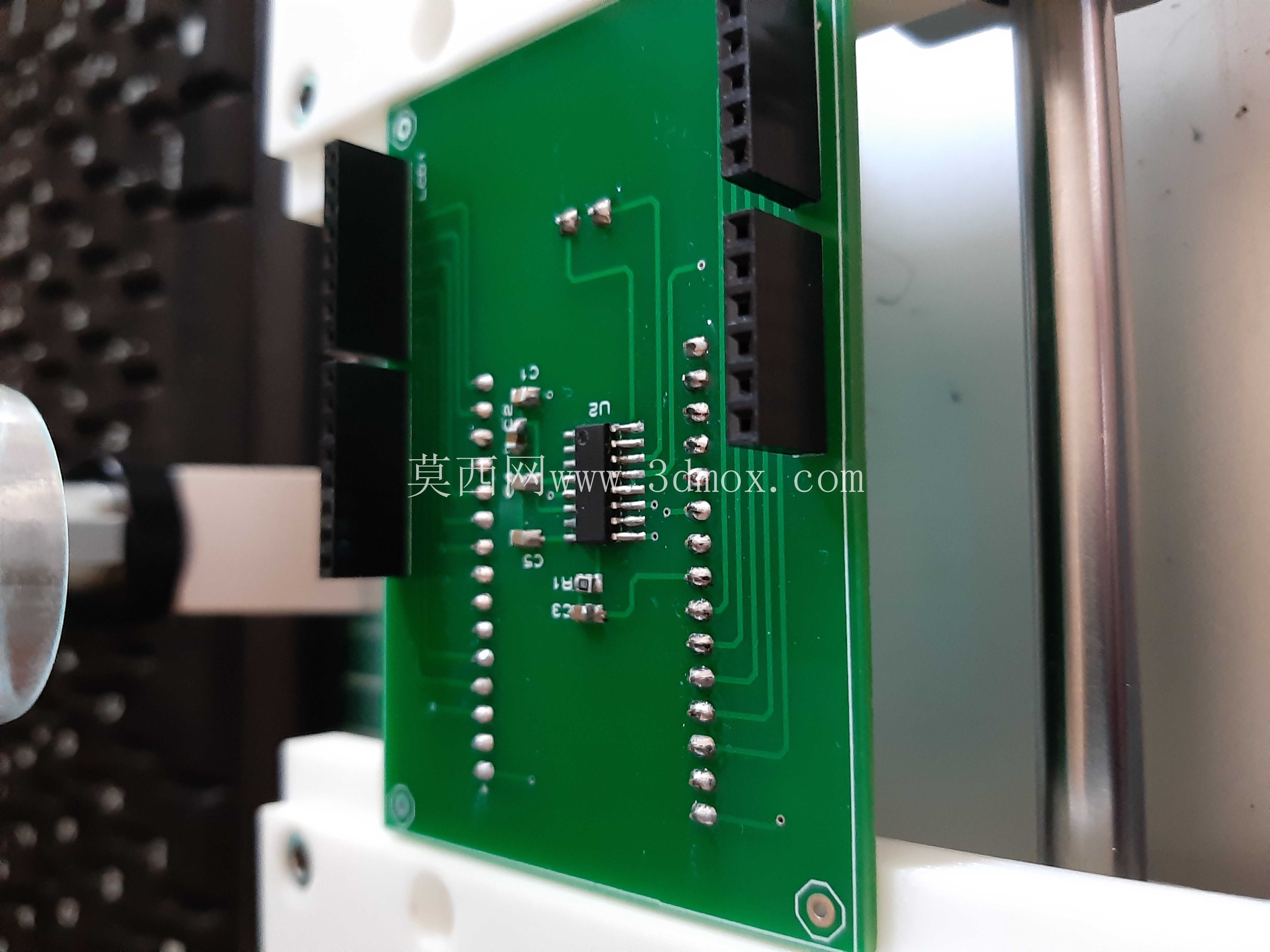

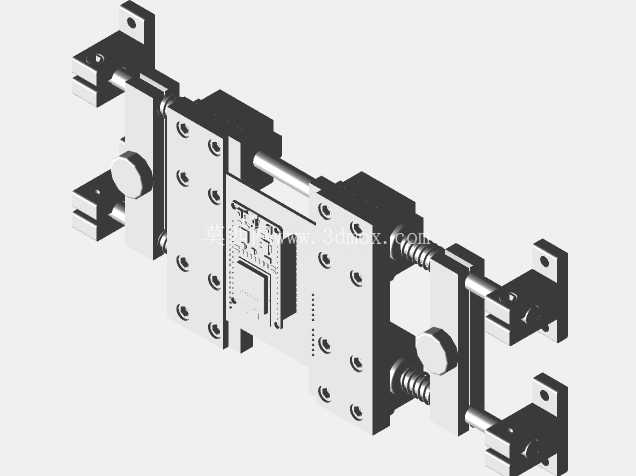

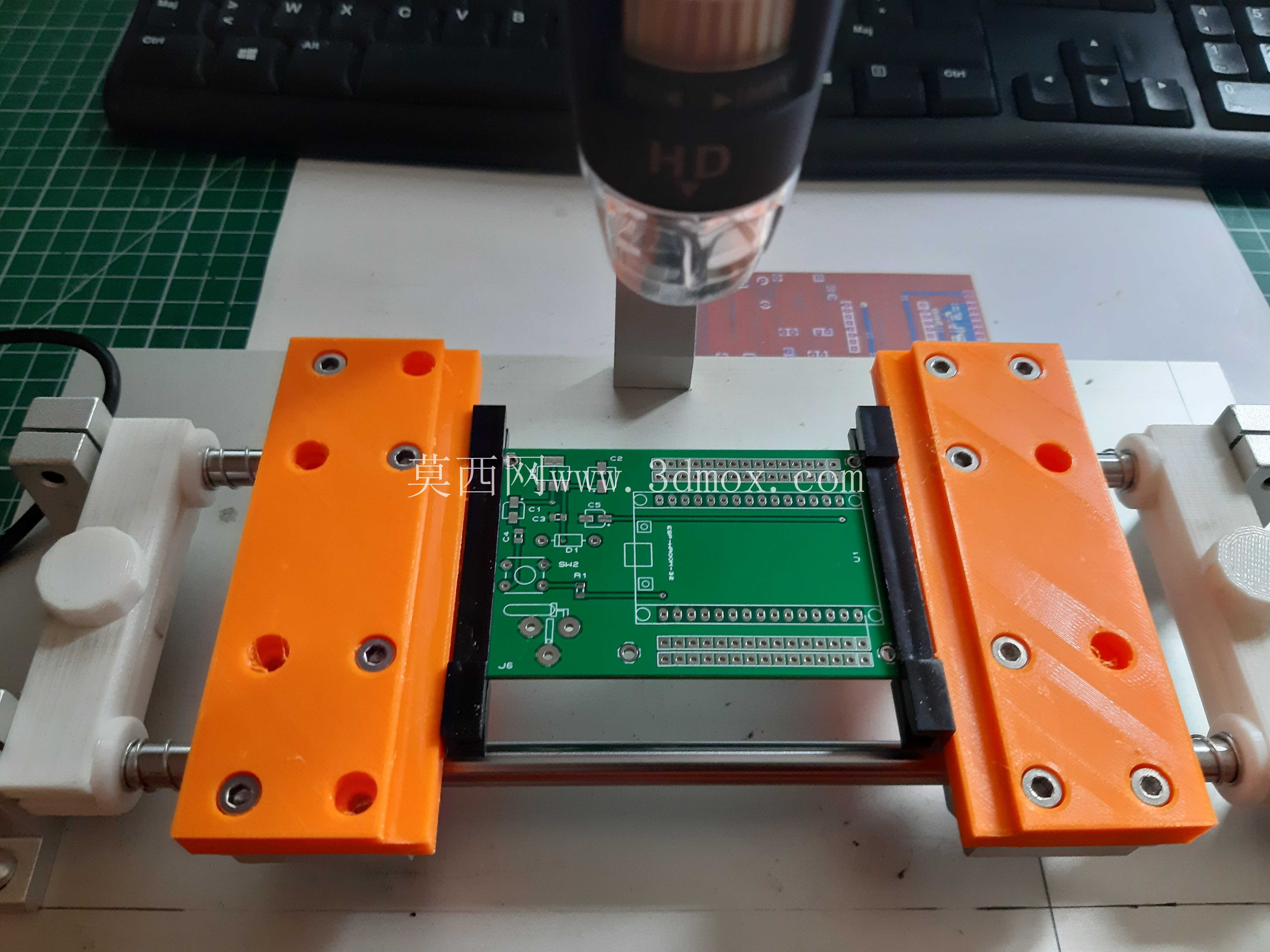

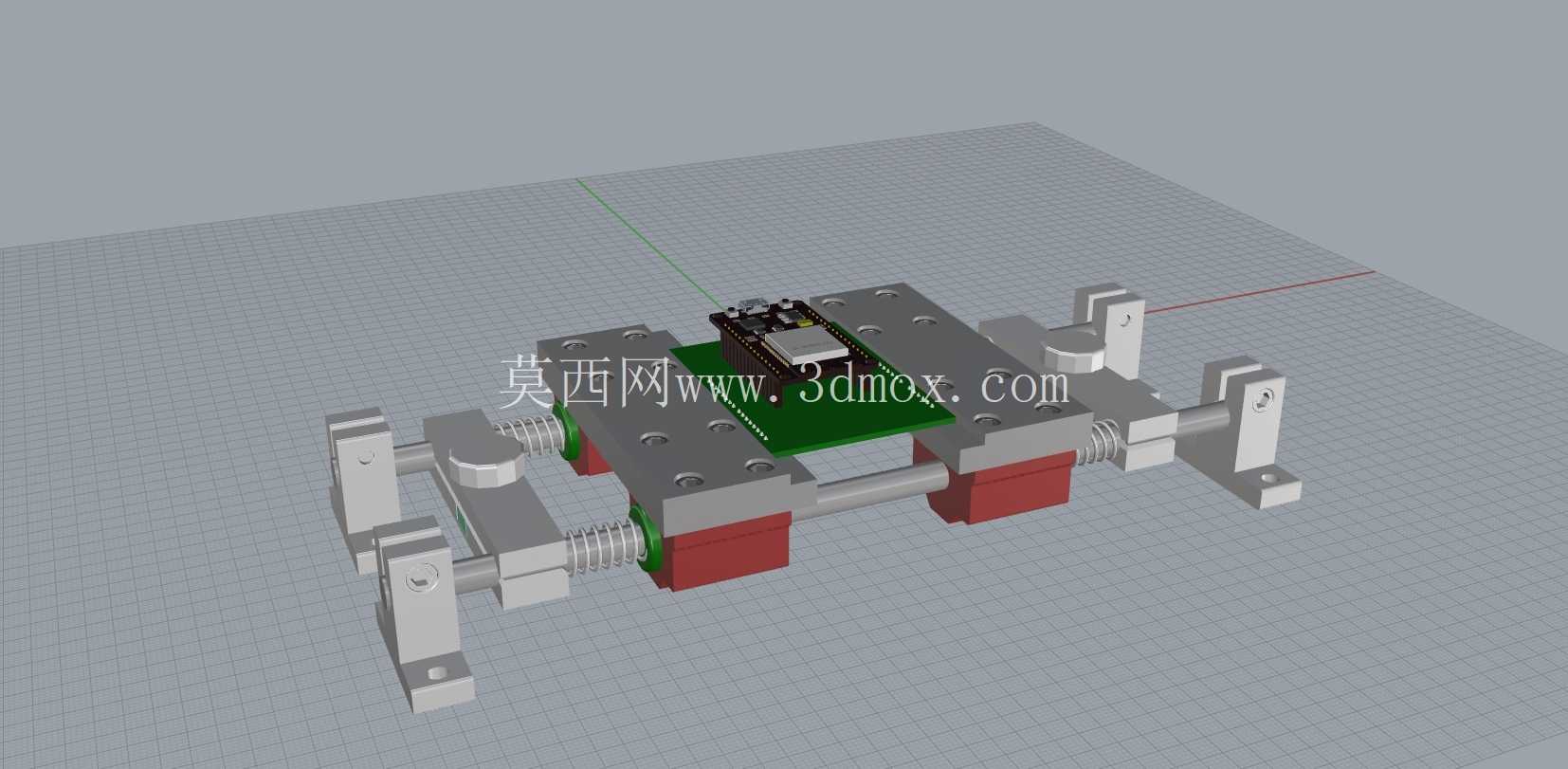

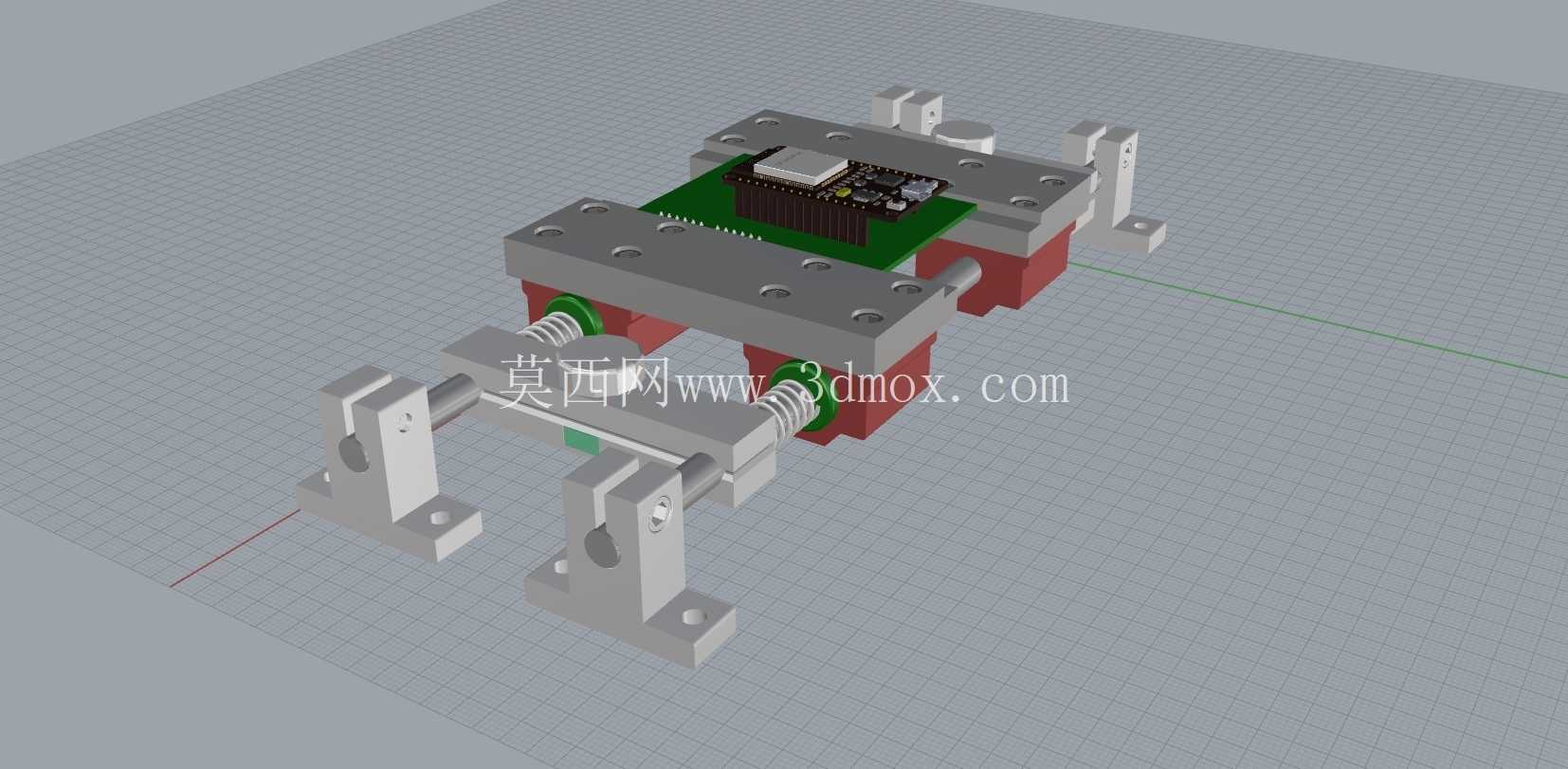

　　在电子制造返修与实验室PCB检测场景中，常规显微镜固定载台往往无法适配不同尺寸的待检电路板，尤其是带USB接口的小型功能板，检测时容易出现定位偏移、对焦行程不足的问题，这套可调式载具结构正是针对这类痛点做的定向设计。整套结构采用双侧对称的丝杆传动布局，中间预留的矩形安装位可直接固定USB接口类PCB板，两侧的滑动夹块能沿着光杆导向做水平方向的间距调整，夹块接触面做了平面铣平处理，不会刮伤PCB板边的阻焊层，夹块上预留的沉头孔可加装软质压片，固定不同厚度的电路板时不会出现压合变形。

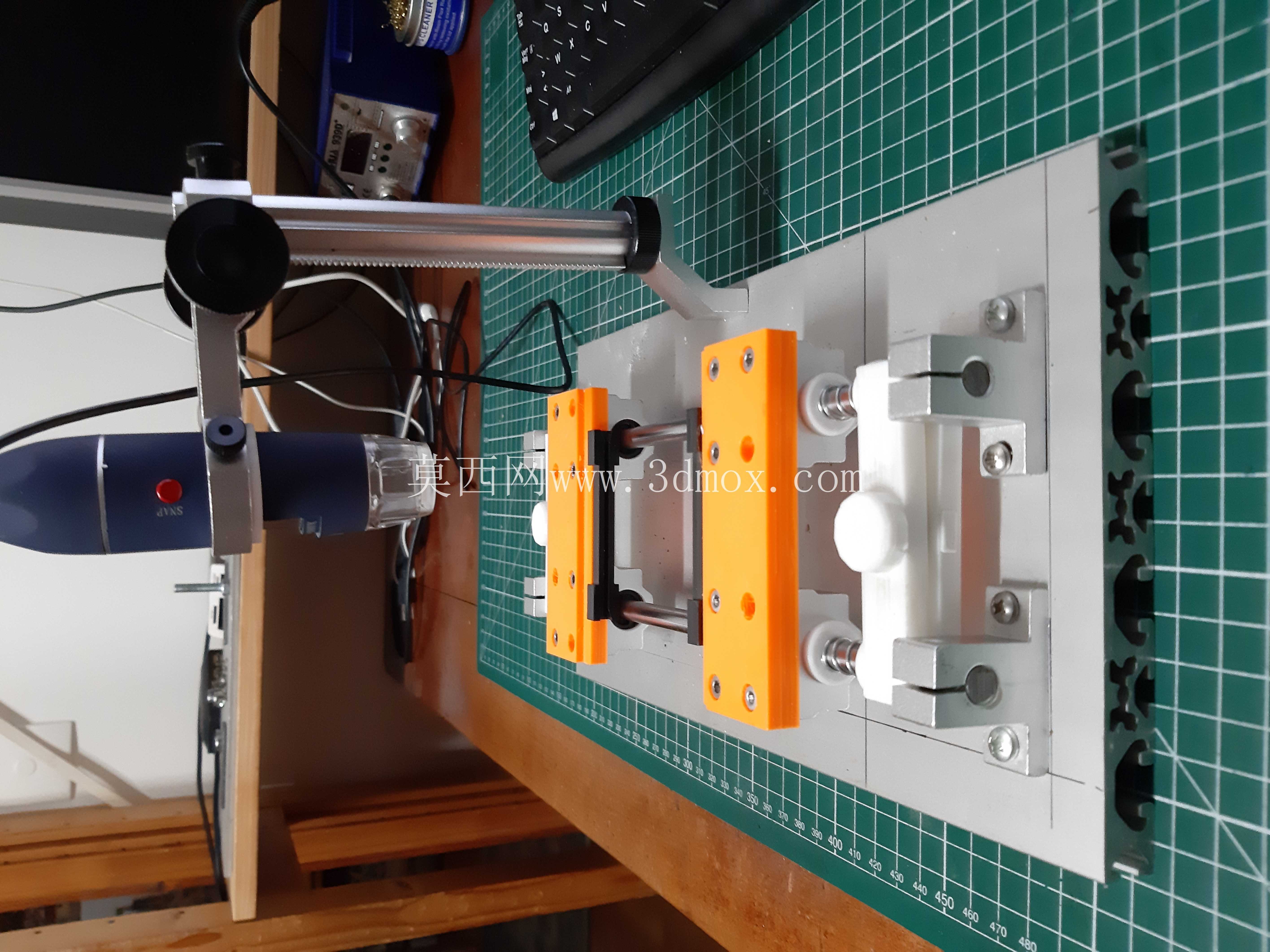

　　从安装边界来看，整套载具的底部安装孔位完全匹配常规体视显微镜的载台安装螺孔间距，不需要额外做转接板加工，两侧的支撑立板高度经过测算，当夹块滑动到最大行程位置时，待检PCB的上表面刚好处于显微镜的标准工作焦距区间，不需要反复调整显微镜的立柱高度，能大幅缩短单块板的检测对位时间。设计时特意将传动丝杆的导程选成1mm的细牙规格，调整夹块间距时能做到毫米级的微调，针对引脚密度高的PCB板，能精准把待检测的焊点区域移动到显微镜视场中心，不会出现粗调过位的问题。导向光杆和丝杆都做了同轴度公差约束，滑动过程中没有卡滞或旷量，夹块的滑动面镶嵌了自润滑铜套，长期频繁调整也不会出现磨损松垮的问题。

　　载具中间的PCB安装位做了下沉式台阶设计，USB接口的突出部分可以完全嵌入台阶空腔，固定电路板时不会因为接口凸起导致板身倾斜，保证整个检测面处于同一水平焦平面，避免出现局部虚焦的情况。两侧的支撑座上还预留了辅助光源的安装螺孔，可根据检测需求加装环形补光灯或者侧光光纤，针对BGA焊点或者PCB内层走线的检测场景，能灵活调整光照角度，减少反光对观测效果的影响。整套结构的受力点都做了加强筋设计，即使夹持尺寸偏大的PCB板，夹块也不会出现悬臂下垂的问题，所有外露的金属棱边都做了倒角处理，操作时不会划伤操作人员的手部。

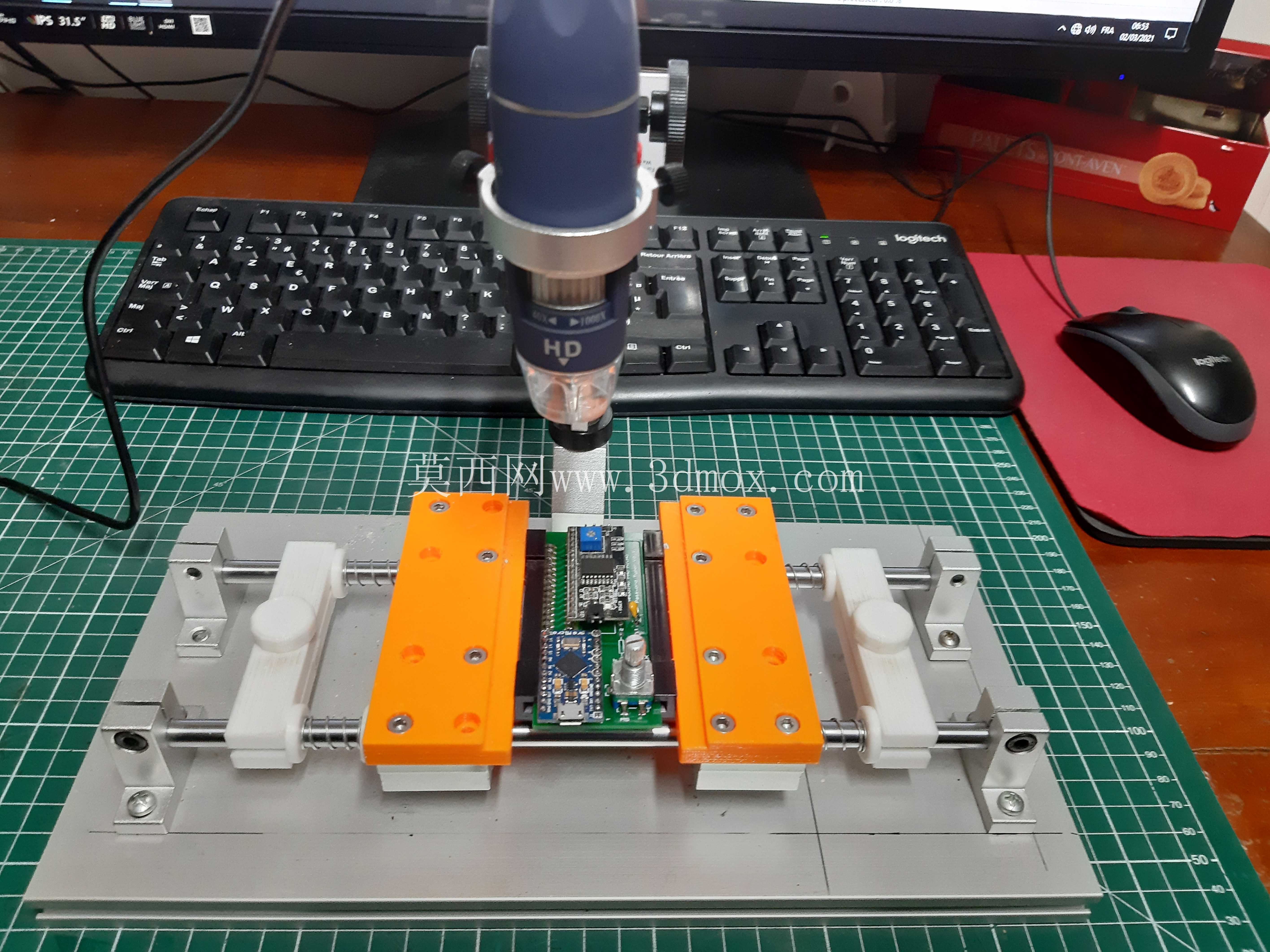

　　在实际产线返修场景中，这类载具能适配从20mm30mm的小型USB接口板到150mm100mm的常规功能板，不需要更换不同规格的载具，减少了工位上的工装存放数量，调整操作不需要额外工具，直接拧动端部的滚花旋钮就能完成夹块间距调整，一线检测人员不需要专门培训就能快速上手。结构上没有采用复杂的气动或电动组件，纯机械传动的结构几乎没有维护成本，常规使用场景下只需要定期在丝杆和光杆表面涂抹少量润滑脂就能长期保持顺畅的滑动手感。夹块的夹持面预留了拓展槽位，可根据特殊检测需求加装防静电胶皮或者定位挡销，针对批量检测的同规格PCB板，加装挡销后能实现快速放板定位，不需要每次都调整夹块位置，进一步提升批量检测的作业效率。载具的整体高度控制在常规显微镜载台的允许安装范围内，不会出现加装后物镜碰到载具的情况，所有安装孔都做了沉头处理，固定螺栓不会突出载具表面，避免刮伤待检测的PCB板或者操作人员的手腕。
