小型三轴数控铣削加工设备结构设计

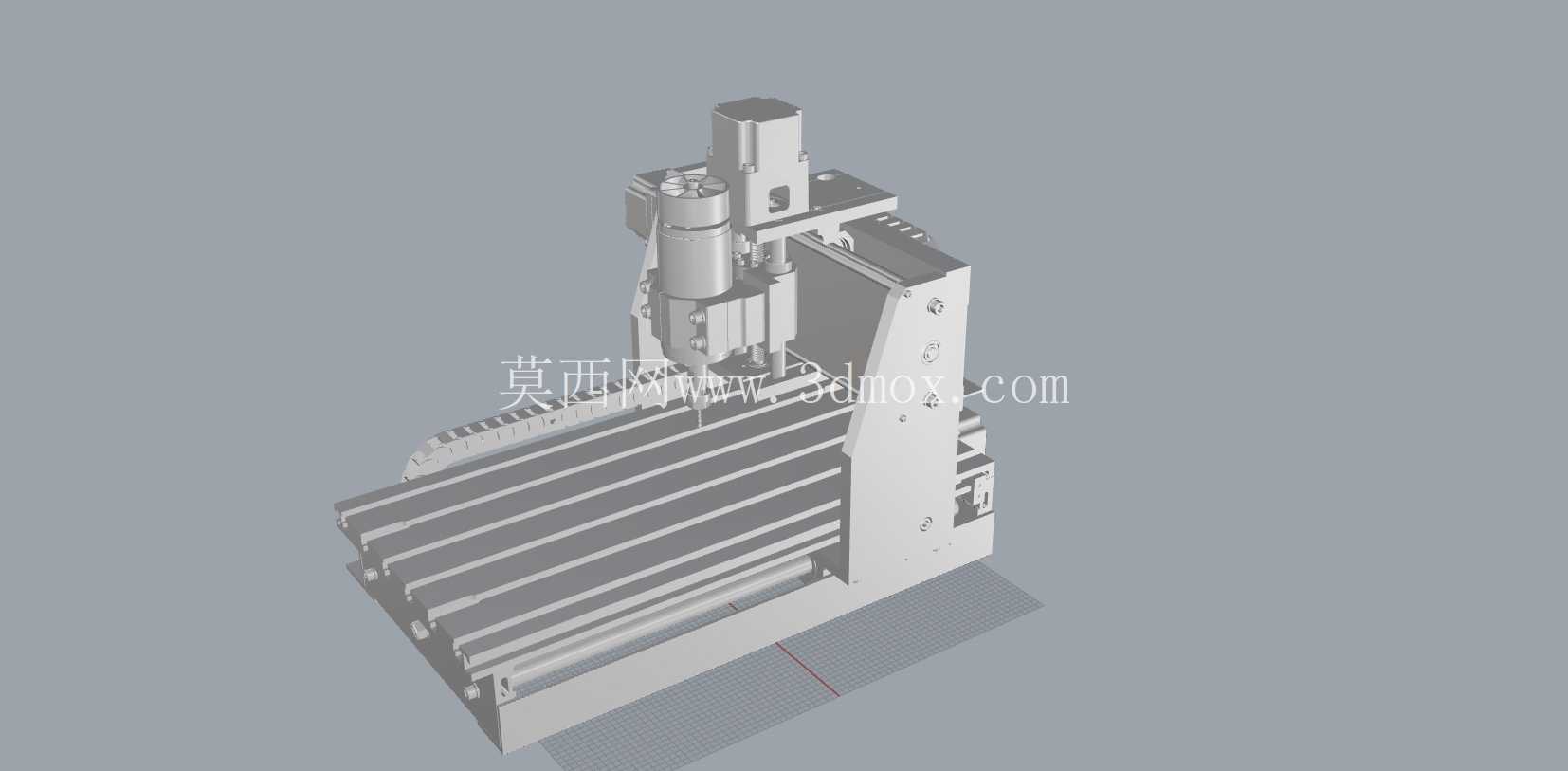

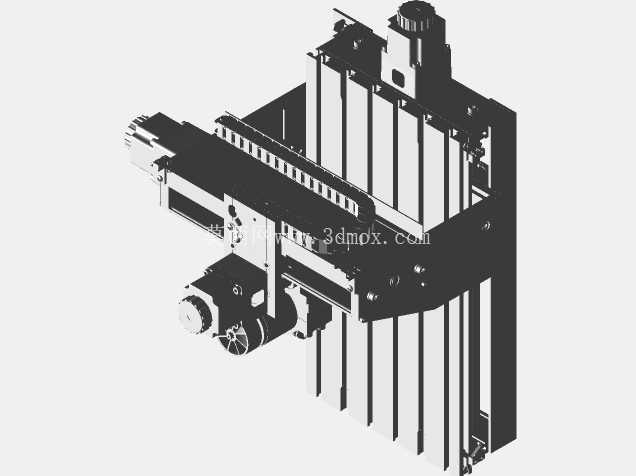

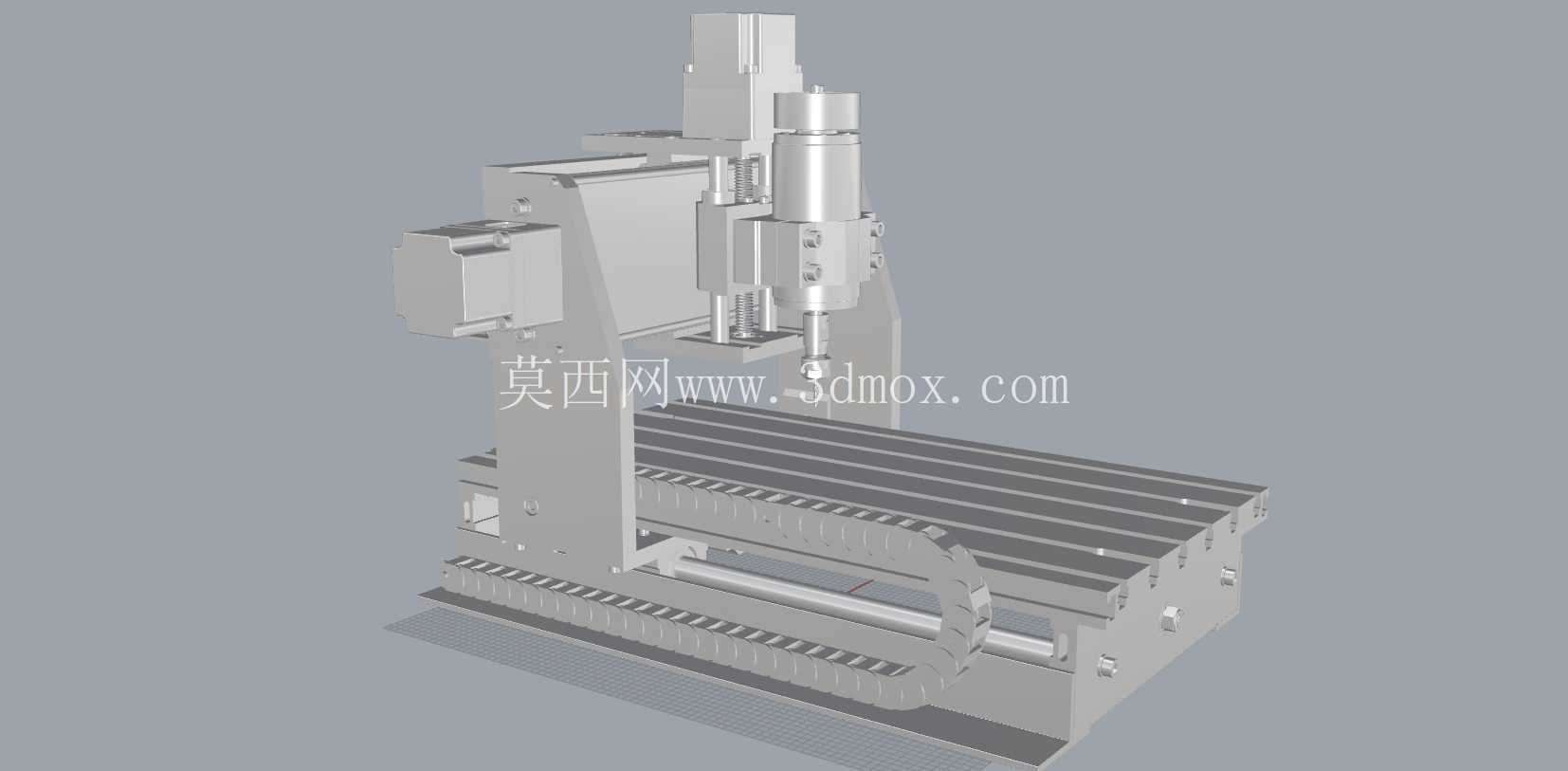

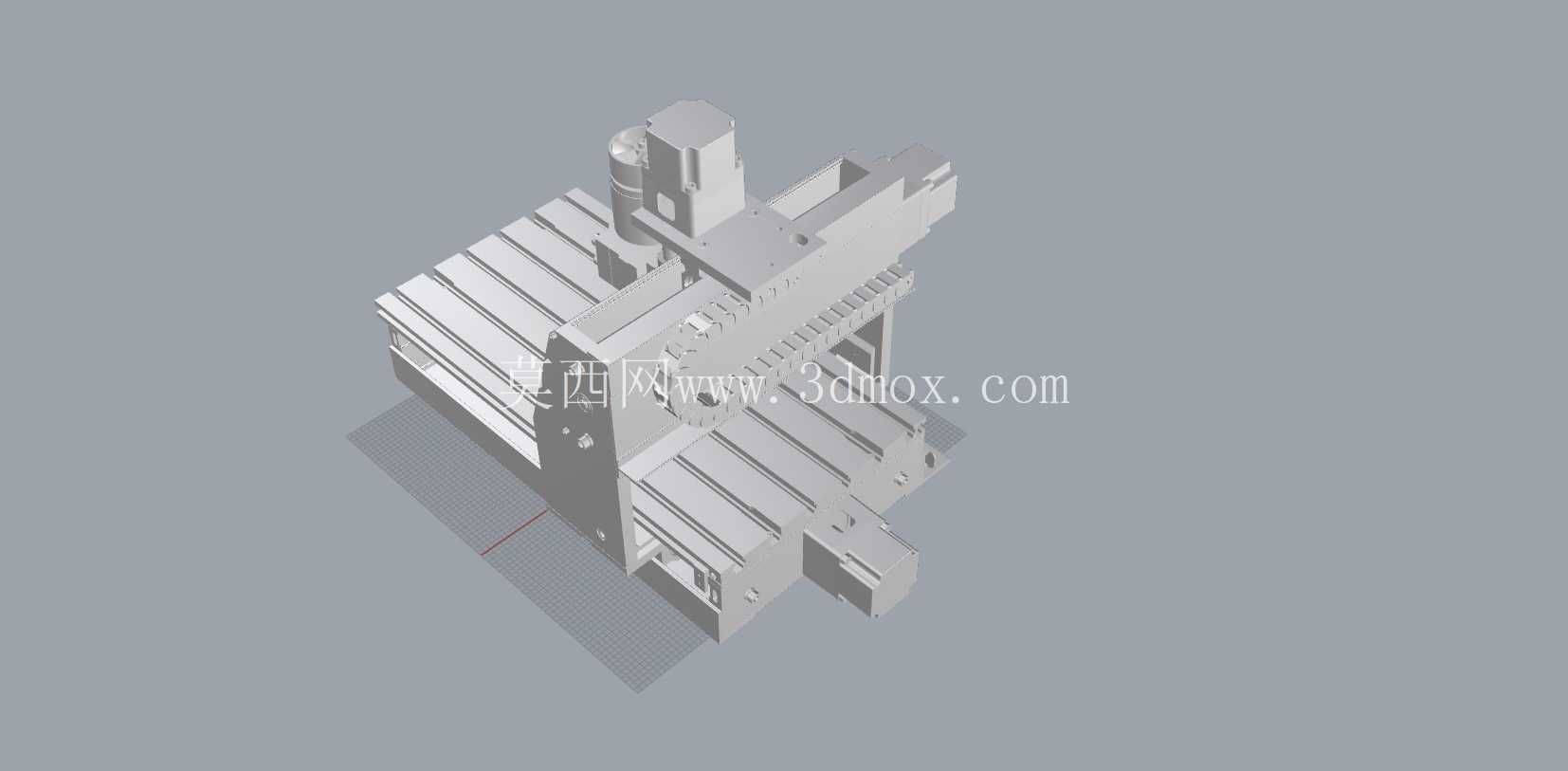

　　这款三轴数控加工设备的结构设计，核心面向小型加工工坊、教学实训场景以及个人DIY加工需求，可覆盖软金属、工程塑料、硬质木材等多种材质的平面铣削、钻孔、简单三维轮廓加工工序，能够承接小批量定制零件的加工任务，也可作为数控加工实操教学的实体载体，帮助学习者理解三轴机床的运动逻辑与结构组成。从整体布局来看，设备采用定梁式龙门结构，床身作为整个设备的承载基础，采用一体化铸造框架设计，X轴传动组件布置在床身两侧的支撑梁上，带动工作台做前后方向的进给运动，Y轴传动组件集成在横梁导轨副上，带动滑枕做左右方向的横向进给，Z轴传动组件固定在滑枕安装座上，带动主轴单元做上下方向的垂直进给，三个运动轴的传动链路均采用精密滚珠丝杠搭配线性导轨的组合，可有效降低传动间隙，保证进给过程的运动平稳性与定位精度。

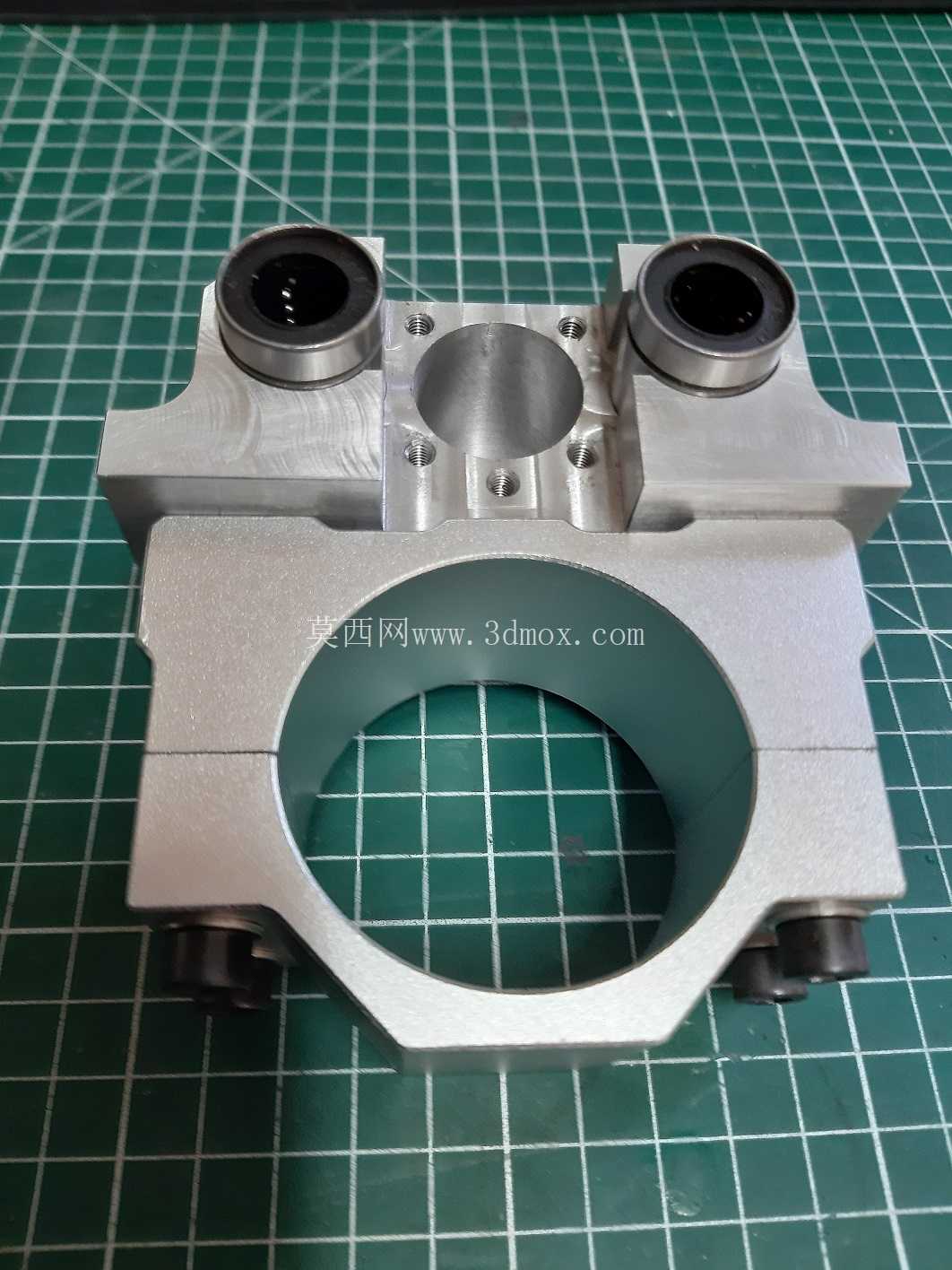

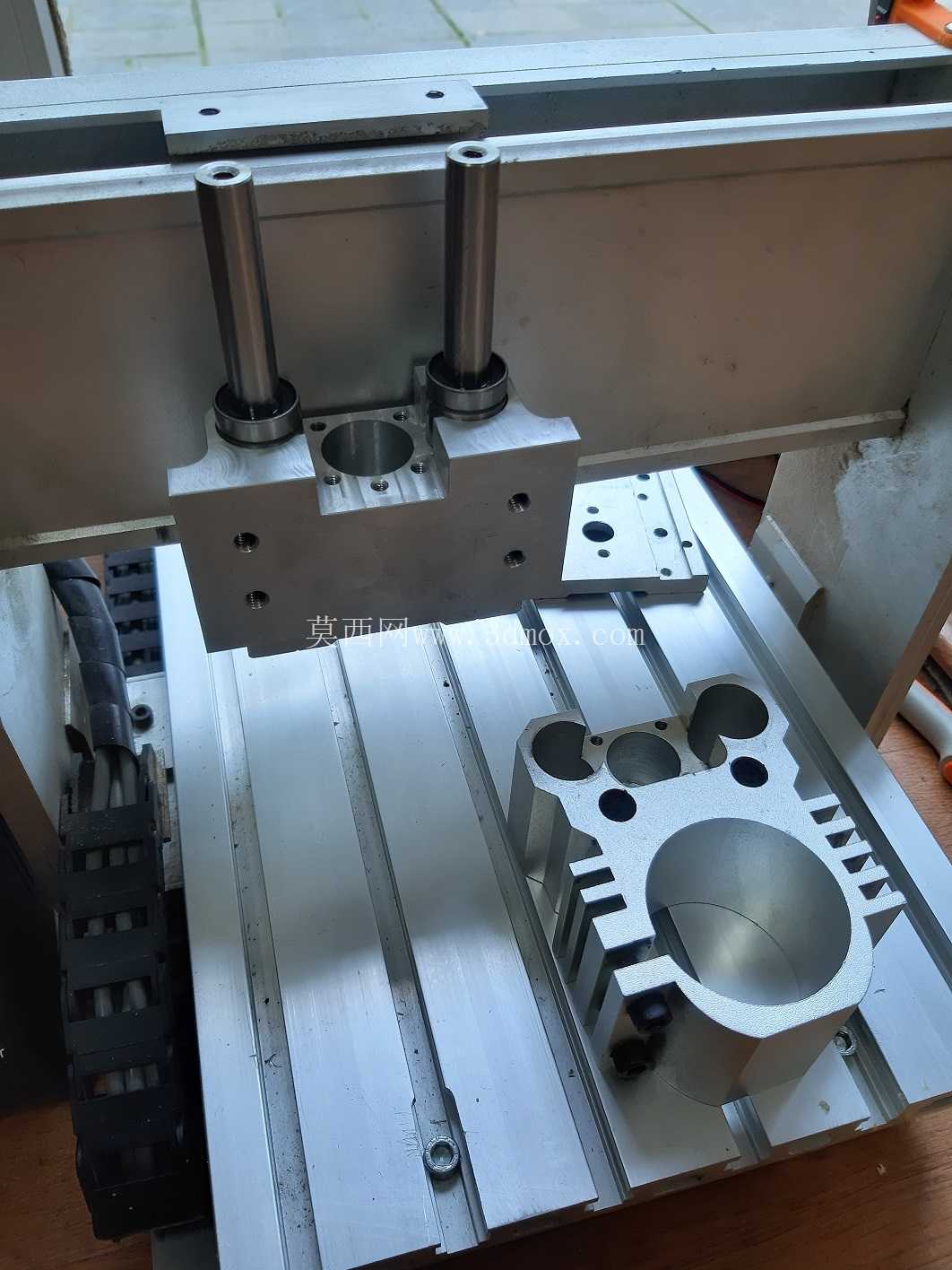

　　主轴单元采用高速电主轴配置，可适配不同规格的ER型夹头，能够装夹直径范围在一定区间内的铣刀、钻头等加工刀具，主轴转速覆盖常规小型加工的常用转速区间，可根据不同加工材质的切削参数需求调整转速，满足粗加工大切削量、精加工高表面质量的不同工艺要求。设备的工作台采用T型槽结构设计，可配合通用夹具、专用工装快速装夹待加工工件，工作台的有效行程范围经过优化，既能够满足常规小型零件的加工尺寸需求，又不会因行程冗余造成设备整体占地面积过大，适配小型车间、实训教室等空间有限的安装场景，设备底部预留有水平调节支脚的安装位置，可在不平整的安装地面上调整设备水平度，避免因安装倾斜导致的加工精度偏差。

　　在结构设计过程中，重点考量了运动部件的刚性匹配，横梁与滑枕的连接部位做了加强筋结构优化，可降低Z轴切削过程中的震颤幅度，X轴两侧的导轨安装面经过共面精度处理，保证工作台运动过程中的直线度误差控制在加工允许范围内，各轴的行程限位位置均设置有硬限位挡块与软限位触发开关，双重防护避免运动超程造成的结构碰撞损坏。设备的走线采用拖链内置布置方式，所有动力线缆、信号线缆均收纳在对应轴的拖链内部，随运动部件同步移动，避免线缆外露造成的拉扯、磨损问题，同时也让设备整体外观更加整洁规整。

　　从安装边界来看，设备整体占地尺寸适配常规工业厂房的标准工位布局，不需要额外做特殊的地基处理，放置在硬化水平地面上即可完成安装调试，设备的操作侧预留有足够的操作空间，方便操作人员完成工件装夹、对刀、加工状态观察等操作，设备后侧预留有电控系统、冷却系统的安装接口位置，可根据实际加工需求选配外接冷却喷淋装置、切屑收集附件，拓展设备的加工适配能力。这款设备的结构设计没有追求大行程、高负载的冗余参数，而是精准匹配小型加工场景的实际需求，在保证加工精度与结构刚性的前提下，尽可能压缩设备的整体体积与制造成本，三个运动轴的传动结构均采用模块化设计，后期维护时可单独拆解更换某一轴的传动组件，不需要对整体结构做大范围拆解，降低了设备的后期维护难度与成本。针对日常加工中常见的排屑需求，床身工作台周围设计有倾斜的导屑面，加工产生的切屑可顺着导屑面滑落至设备下方的集屑区域，方便操作人员定期清理切屑，避免切屑堆积在导轨、丝杠传动部位造成的运动卡滞、部件磨损问题。主轴安装座部位预留有刀具冷却、吹气清洁的接口，可在加工过程中对刀具切削部位进行冷却降温，同时吹走附着在工件表面的切屑，避免切屑刮伤已加工表面。
