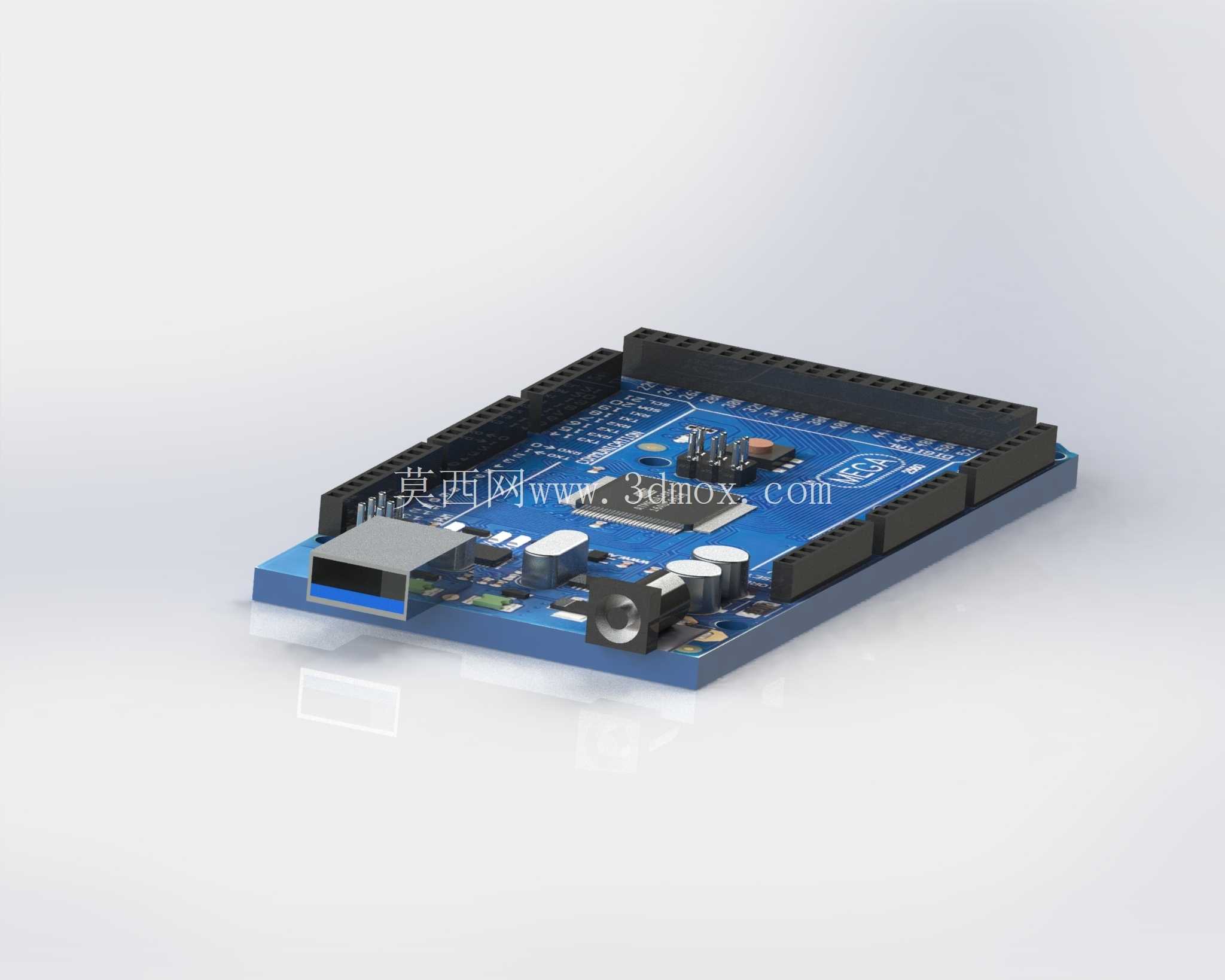

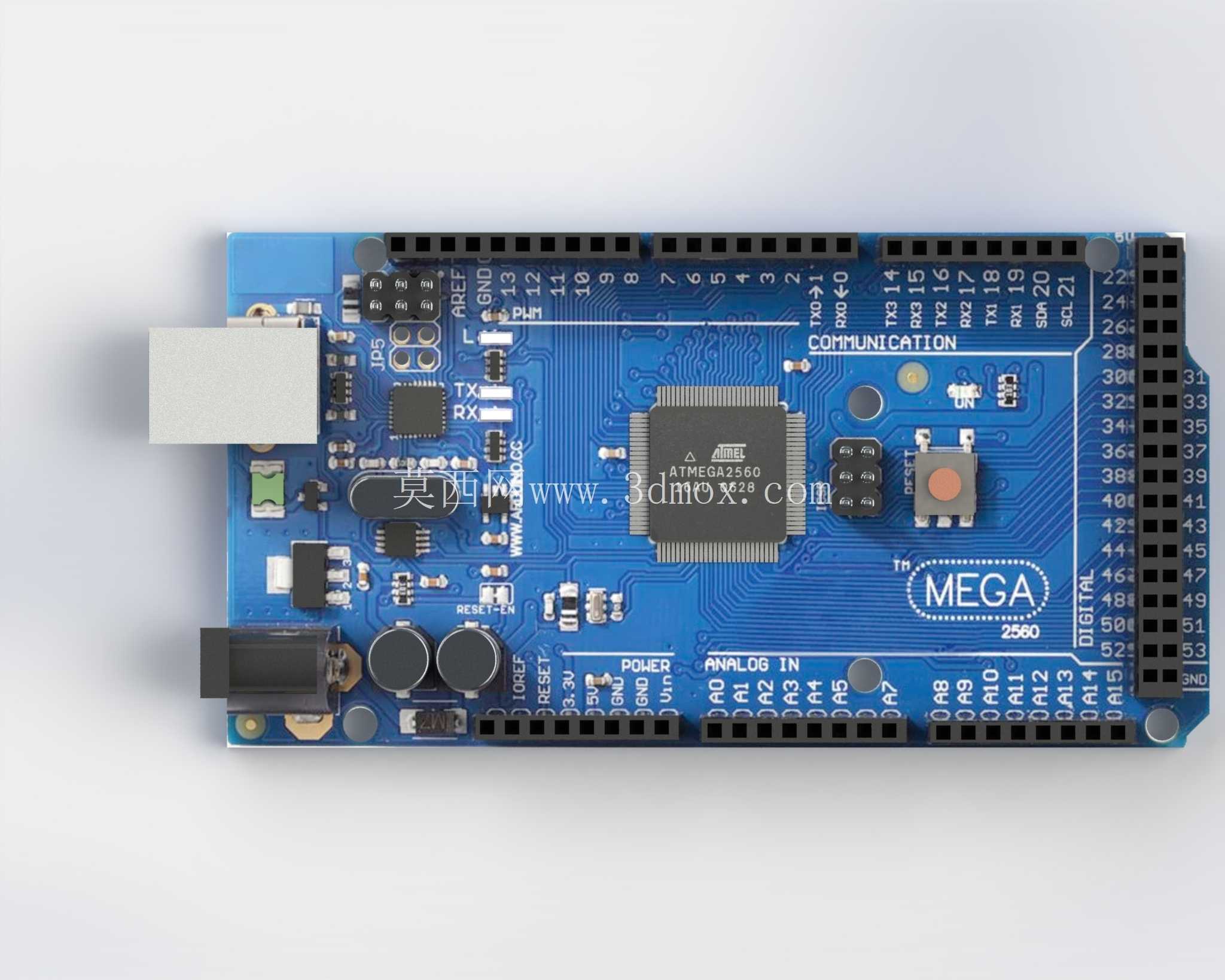

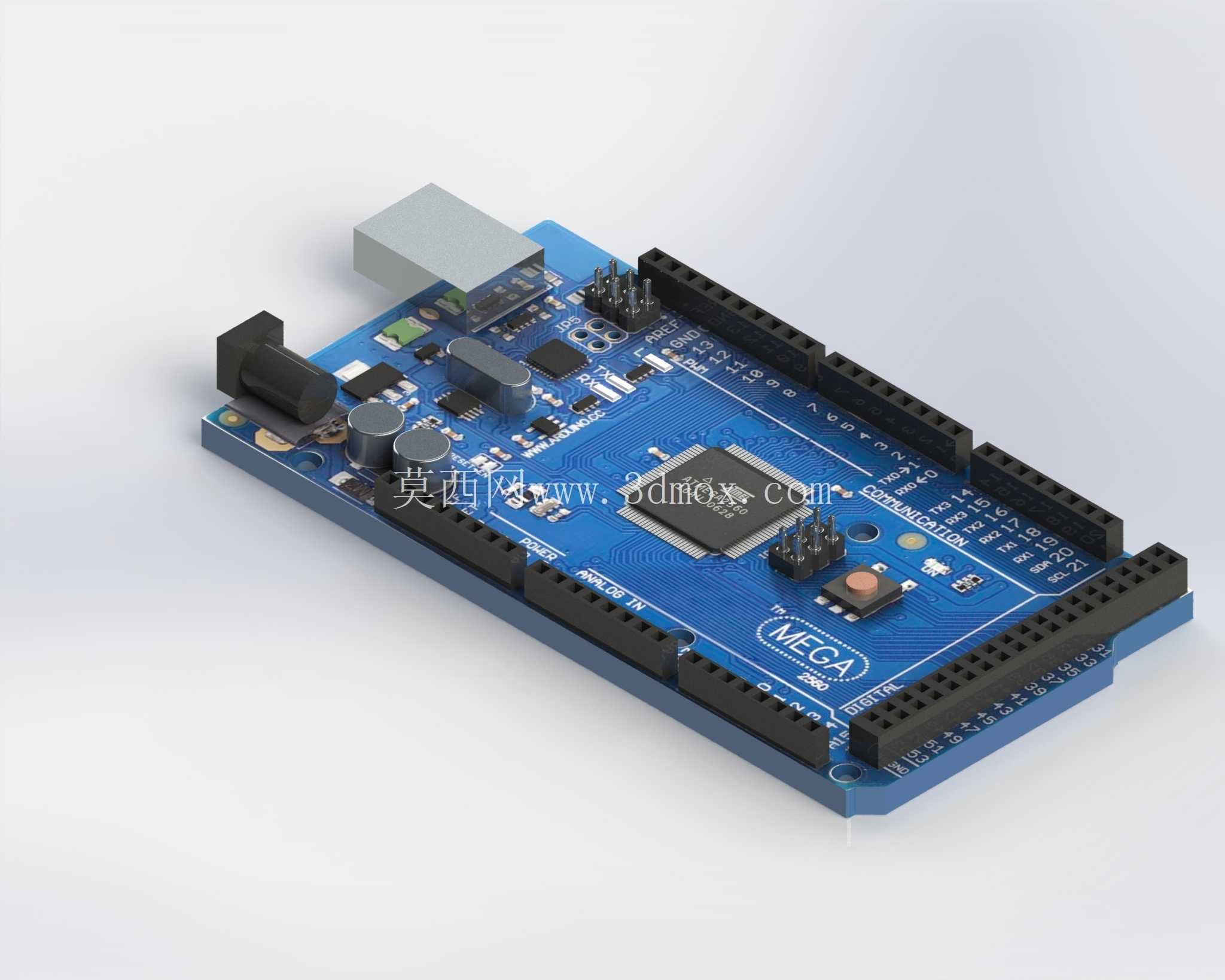

Arduino Mega开源控制电路板三维结构

　　在物联网终端设备、小型自动化原型、创客开发项目的结构适配环节，控制板的三维结构建模是整机布局设计的核心前置工作，本次构建的Arduino Mega主控板三维模型，完全还原实物的结构特征与安装边界，可直接用于各类自研设备的结构干涉校验、外壳开孔定位、接插件排布设计。从实际工程应用场景来看，这款主控板常被用作中小型物联网网关、多通道数据采集终端、小型教学实验设备、3D打印机主控单元的核心控制载体，这类应用场景普遍存在外接传感器多、接线端口密集、板载元件高度不一的特点，若在结构设计阶段没有精准的主控板三维模型，很容易出现外壳与板载电容、接口干涉，安装柱与板身定位孔错位，外接接线端子与设备外壳预留开口不匹配的问题，直接导致样机打样后反复修改，拉长项目开发周期。

　　模型构建过程中，完全遵循实物的尺寸基准，板身整体长宽尺寸严格对应实物规格，板厚按照常规PCB板厚标准设置，所有板载元件的高度、位置都做了精准还原：板端USB-B型接口的突出高度、位置公差控制在0.1mm以内，直流电源插座的外轮廓、固定卡扣结构完全复刻实物，复位按键的凸起高度、按压行程空间做了预留，板侧两排排针的间距、针脚长度、排母的安装高度都按照实际元件参数建模，甚至板载主芯片的散热片高度、晶振元件的外形、电解电容的直径与高度都做了1:1还原，确保在做整机结构装配时，不会出现元件与周边结构件的空间冲突。设计思路上，没有做多余的简化处理，也没有添加无关的装饰特征，所有建模特征都服务于结构设计校验需求：板身四个安装孔的位置、孔径严格对应实物，方便设计人员直接匹配铜柱安装位的坐标；板上所有丝印标识的位置做了特征预留，若后续需要做透明外壳的可视化展示，可直接映射丝印纹理；排针区域的模型做了分层处理，针脚与塑料基座分开建模，方便设计人员根据实际接线需求，模拟接线后端子的占用空间，避免接线后导线与外壳内壁、周边固定结构产生挤压。

　　从安装边界来看，这款主控板的上方元件最高处为直流电源插座与USB接口，高度约为板身上方12mm，板身背面为平整焊接面，元件突出高度不超过2mm，因此在做设备内部布局时，板身上方需要预留至少15mm的空间用于接线与元件避让，板身背面预留3mm以上的间隙即可避免焊接点与设备底板接触短路；板身左右两侧的排针外边缘距离板边有2mm的余量，设计外壳侧壁时需要注意避开排针的插接线空间，若采用侧方出线的设计，需要在对应排针位置预留足够的接线开口，避免导线弯折半径过小导致接触不良。在物联网设备的实际开发中，很多项目需要将主控板安装在定制的防水外壳内，或是集成到现有工业设备的控制仓中，这时候精准的三维模型可以帮助设计人员提前确认板身与仓内其他元件（比如电源模块、通信模块、继电器组）的排布间距，合理规划走线槽的位置，避免强电线路与主控板信号线路交叉产生干扰；同时在做外壳的固定柱设计时，可以直接调用模型的安装孔坐标，确保打样后的安装柱与板身孔位完全对齐，减少二次加工的工作量。

　　对于教学场景下的实验设备设计，这款模型可以直接用于搭建实验台的安装底板结构，提前规划各类传感器模块与主控板的接线路径，让实验台的内部走线更加规整，避免学生接线时出现线路缠绕、接插件受力松动的问题；在做产品原型展示时，精准的主控板模型可以让整体设备的三维渲染效果更加真实，方便向客户展示内部的元件布局与结构合理性，不需要拆解实物就能清晰呈现设备的控制核心排布。建模过程中还特意考虑了不同设计软件的装配兼容性，所有特征都采用实体建模构建，没有碎面、破面问题，导入各类常用三维设计软件后都可以直接进行装配操作，不需要额外的模型修复工作；板身的所有安装基准面都做了平整处理，方便设计人员添加配合约束，快速完成主控板在整机装配体中的定位。
