Cat345挖掘机重型作业铲斗结构设计

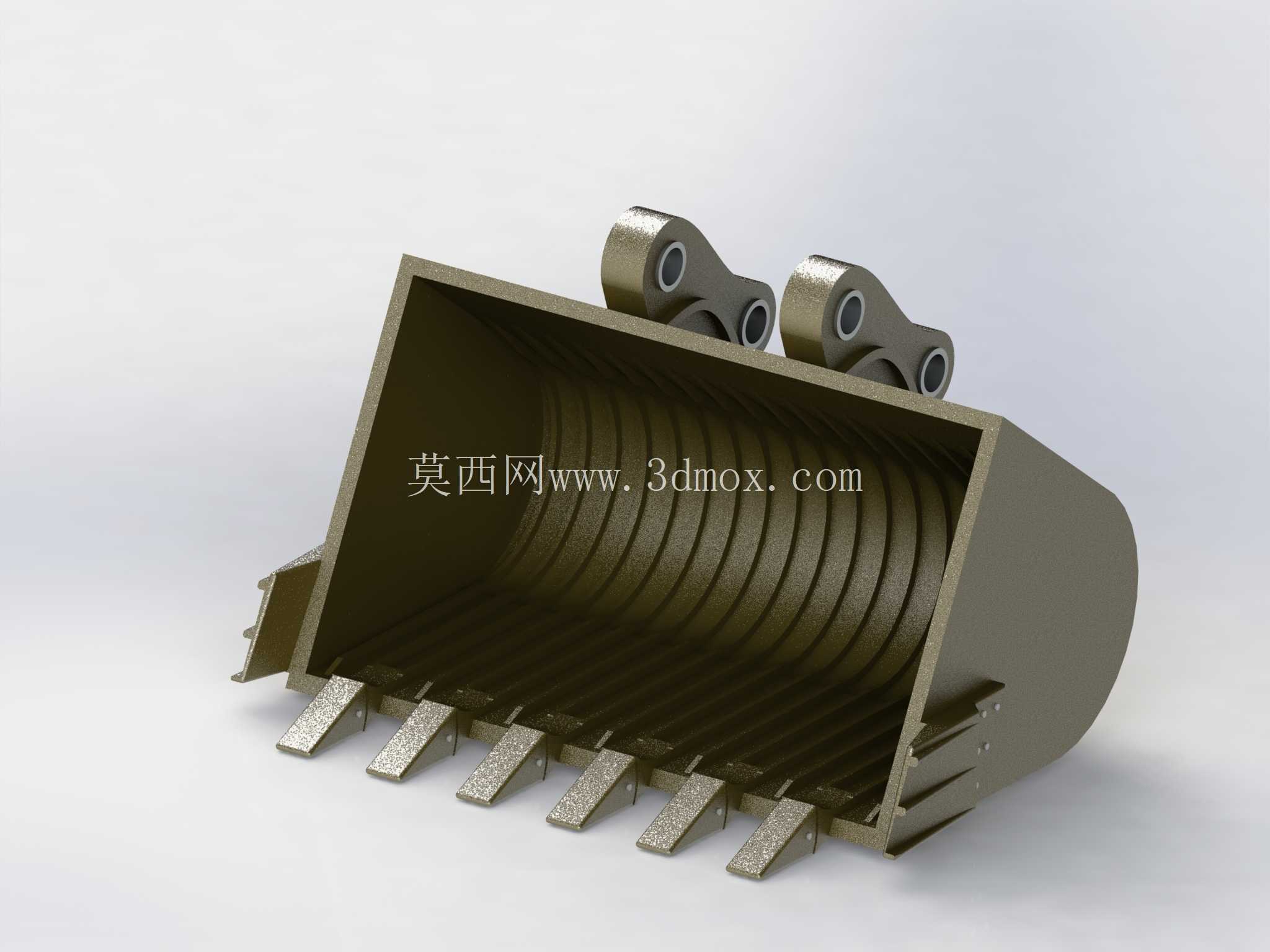

　　矿山剥离、硬岩采掘这类重载作业场景里，挖掘机铲斗是直接接触物料的核心执行部件，常规土方铲斗的板材厚度、齿座强度根本扛不住大块花岗岩、铁矿石的反复冲击，往往作业几百小时就会出现斗唇变形、斗齿脱落甚至侧板开裂的问题，Cat345作为45吨级的大型矿用挖掘机，配套的重型铲斗从设计之初就完全围绕重载冲击、高磨蚀工况做针对性优化。先看安装边界，铲斗顶部的两组铰接耳板完全匹配Cat345原厂斗杆、连杆的销轴尺寸，耳板孔位同轴度公差控制在0.1mm以内，铰接点间距严格遵循原厂属具接口标准，不需要额外改装销轴或连杆就能直接换装，不会出现装配干涉、作业时旷量过大的问题；耳板部位采用双层厚板叠加焊接结构，焊后做整体去应力处理，避免重载举升时耳板焊缝撕裂。

　　斗体内部的弧形衬板采用分段式耐磨钢排布，顺着物料在斗内的滑动轨迹做弧度拟合，既保证铲装时物料能顺着弧面快速填满斗容，又能减少物料对斗壁的直接冲刷，相比整板焊接的衬板，分段结构磨损后可以单独更换对应区域的衬板，大幅降低后期维护成本。斗唇部位采用加厚的高强度合金钢板，七个斗齿座采用嵌入式焊接工艺，齿座根部和斗唇接触位置做满焊加固，斗齿选用长寿命岩石型齿尖，齿尖和齿座的配合间隙控制在合理范围，作业时不会出现齿尖晃动脱落的问题，同时齿尖伸出长度经过反复校核，既能保证切入硬岩堆时的穿透力，又不会因为齿尖过长导致铲装时斗唇受力过大变形。

　　侧板外侧额外加装了侧护板，侧护板覆盖了侧板最容易被大块物料碰撞、摩擦的区域，侧刃部位采用高硬度耐磨焊条堆焊处理，堆焊层厚度达到5mm以上，能有效减少铲装时侧边物料对侧板的磨损。斗体底部的加强筋沿着受力方向排布，从斗唇位置一直延伸到尾部铰接区域，把铲装时斗齿受到的冲击力均匀分散到整个斗体结构上，避免应力集中导致的焊缝开裂。设计过程中还考虑了不同作业场景的适配性，斗容参数经过反复优化，既能保证单次铲装的载荷在挖掘机的提升力矩范围内，不会因为斗容过大导致挖掘机倾翻风险升高，又能最大化单次作业的装载效率；斗体的卸料角度经过校核，举升到最高卸料位置时，斗内的粘性物料也能顺利滑落，不会出现粘斗导致的卸料不彻底问题。

　　实际作业中，这款重型铲斗可以直接用于露天矿山的岩石剥离、矿石装载、硬土开挖等重载工况，相比普通土方铲斗，在高磨蚀工况下的使用寿命能提升3倍以上，同时因为安装接口完全匹配原厂参数，用户不需要对挖掘机的工作装置做任何改装，就能完成属具换装，大幅缩短设备停机更换属具的时间。结构建模过程中，所有焊接部位都预留了合理的焊接收缩余量，避免焊接后整体尺寸出现偏差导致装配失败；铰接孔部位在建模时就考虑了后续镶耐磨衬套的余量，衬套和孔位采用过盈配合设计，能有效减少铰接部位的磨损，延长铲斗整体使用寿命。斗体的整体重量经过严格控制，在保证结构强度满足重载作业要求的前提下，尽可能减少不必要的板材冗余，避免因为铲斗自重过大导致挖掘机的有效载荷降低，影响作业效率。
