标准3.5英寸SATA接口机械硬盘结构设计

做PC整机结构适配、存储扩展改装或者工业设备存储单元选型的时候，3.5英寸SATA机械硬盘是绕不开的标准件，很多刚入行的结构工程师容易忽略这类成熟标准件的安装边界细节，最后做出来的机箱或者设备仓出现硬盘装不进、接口对位偏差、散热间隙不足的问题，这个模型刚好把这类硬盘的所有结构细节做了完整还原，能直接用来做装配干涉检查、安装位适配验证。

先从实际安装场景说，不管是台式机机箱的3.5英寸硬盘仓、NAS存储设备的硬盘托架，还是工业工控机的内置存储位，这类硬盘的固定孔位是完全统一的行业标准，模型里完整还原了侧面和底面的所有螺丝固定孔位置，孔位的深度、间距都和实物一致，做结构设计的时候直接把这个模型调入装配体，就能直接核对硬盘托架的折弯高度、固定螺柱的伸出长度，不用再反复查二维手册核对尺寸，能减少很多前期设计的尺寸核对工作量。很多新手做硬盘仓设计的时候，容易把SATA接口和供电接口的预留空间算小，这个模型把尾部的接口凸台结构、接口的内凹深度都做了准确还原，调入装配体后就能直接模拟SATA数据线、供电线的插接空间，避免出现设备组装时线材插不到位、接口被仓体结构挡住的问题。

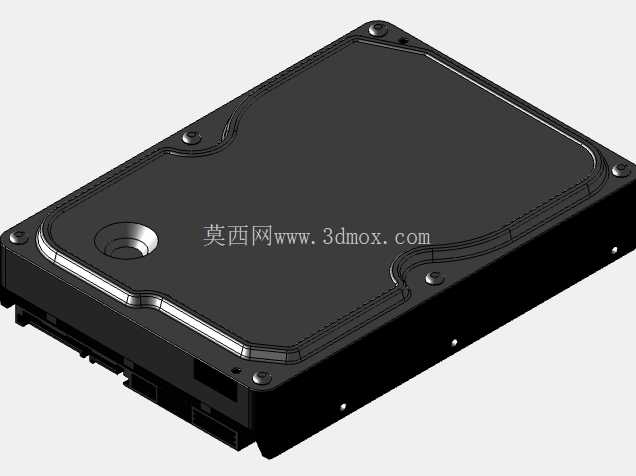

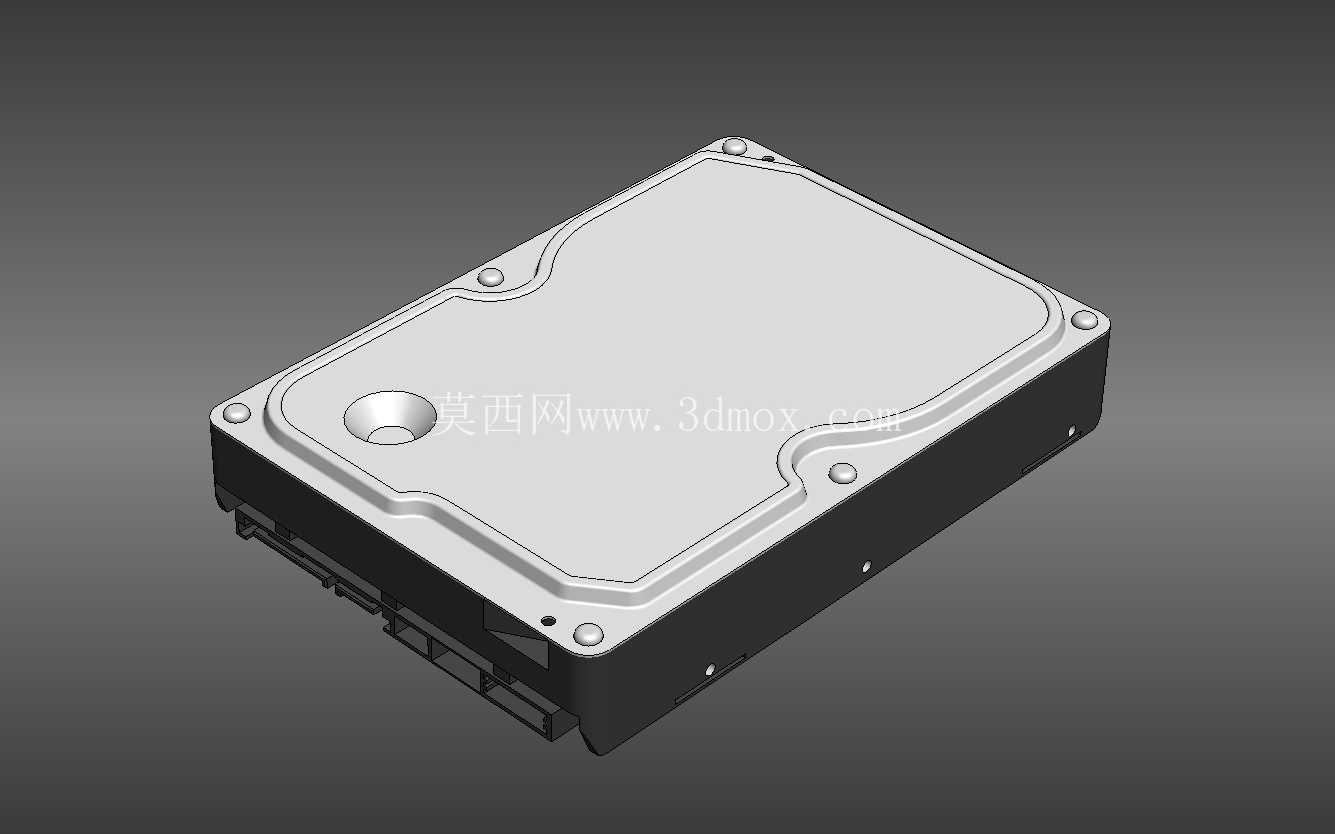

从产品本身的功能特性来看，这类机械硬盘依靠盘片高速旋转配合磁头读写完成数据存储，外壳的密封结构是核心设计点，模型里还原了上盖的冲压成型轮廓、上盖与底座结合的密封压边结构，还有盘体侧面的呼吸孔位置，做硬盘散热风道设计的时候，可以根据这些结构调整风道走向，让气流顺着盘体的金属外壳流动，带走盘片高速旋转产生的热量，避免硬盘因为长期高温出现坏道、寿命缩短的问题。上盖的圆形凹陷区域是盘体主轴电机的对应位置，这个位置的外壳强度更高，做硬盘减震结构设计的时候，可以把减震胶垫的支撑点对应到这个区域，避免减震结构压在盘盖的薄弱位置，长期使用出现盘盖变形影响内部盘片转动精度。

再说到设计思路层面，这类标准存储件的模型构建，核心不是做外观的曲面美化，而是把所有影响装配的尺寸边界做精准还原：盘体的整体长宽高严格遵循3.5英寸硬盘的行业标准，底座侧面的SATA接口定位尺寸、底部的电路板凸起高度、盘体边角的倒角弧度都和实物完全一致，甚至连底座侧面的安装导向缺口都做了还原，做硬盘快装托架设计的时候，可以直接根据这个导向缺口做托架的导向筋结构，让硬盘推入托架的时候能自动对位，不用反复调整孔位就能对准固定螺丝。很多人做硬盘相关结构设计的时候，容易忽略底部电路板的凸起高度，把硬盘仓的底面做的完全平整，最后硬盘装进去之后电路板被仓体顶住，出现电路板磨损、元件虚接的问题，这个模型把底部电路板的元件凸起高度做了准确还原，设计的时候直接留好对应的间隙，就能避免这类装配问题。

从实际应用的角度，这个模型除了用来做PC机箱的硬盘位设计，还能用来做外置硬盘盒的结构验证、硬盘减震支架的设计、存储服务器的硬盘笼布局校核。比如做硬盘笼的密集排布设计时，可以根据模型的盘体厚度，计算相邻硬盘之间的最小散热间隙，在保证通风量的前提下尽可能提升存储密度；做工业设备的车载硬盘安装结构时，可以根据模型的整体重量分布，调整减震胶圈的硬度和安装位置，避免设备震动时磁头出现偏移、盘片被刮伤的问题。另外模型还原的盘体金属外壳厚度，也能用来做电磁屏蔽结构的设计参考，根据外壳的导电接触位置调整设备仓的弹片位置，保证硬盘外壳和设备壳体可靠接地，减少电磁干扰对存储稳定性的影响。

很多工程师在做存储相关结构设计时，习惯用简化的方块代替硬盘模型，最后出样机的时候才发现各种干涉问题，要么是螺丝孔对不上，要么是接口空间不够，要么是散热间隙不足，用精准还原结构的模型做前期设计验证，能在设计阶段就把这些问题规避掉，减少后期改模、调整结构的时间成本。这个模型的所有结构细节都对应量产实物的实际尺寸，不管是做消费级PC的结构设计，还是工业级存储设备的开发，都能直接作为装配参考，不用再单独花时间测绘实物、核对标准尺寸，能大幅提升结构设计的效率。
