小型钢丝绳式隔振缓冲结构件

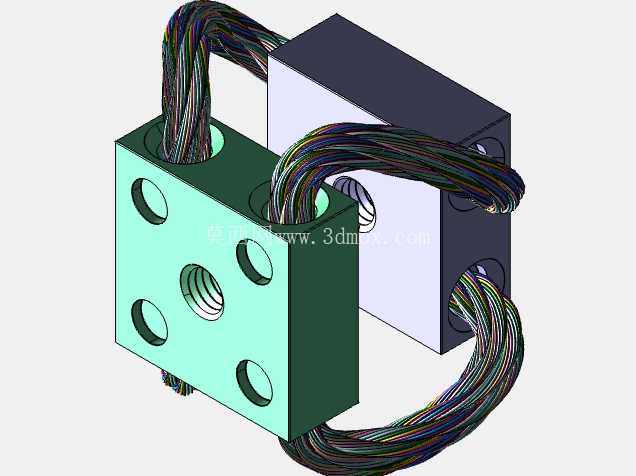

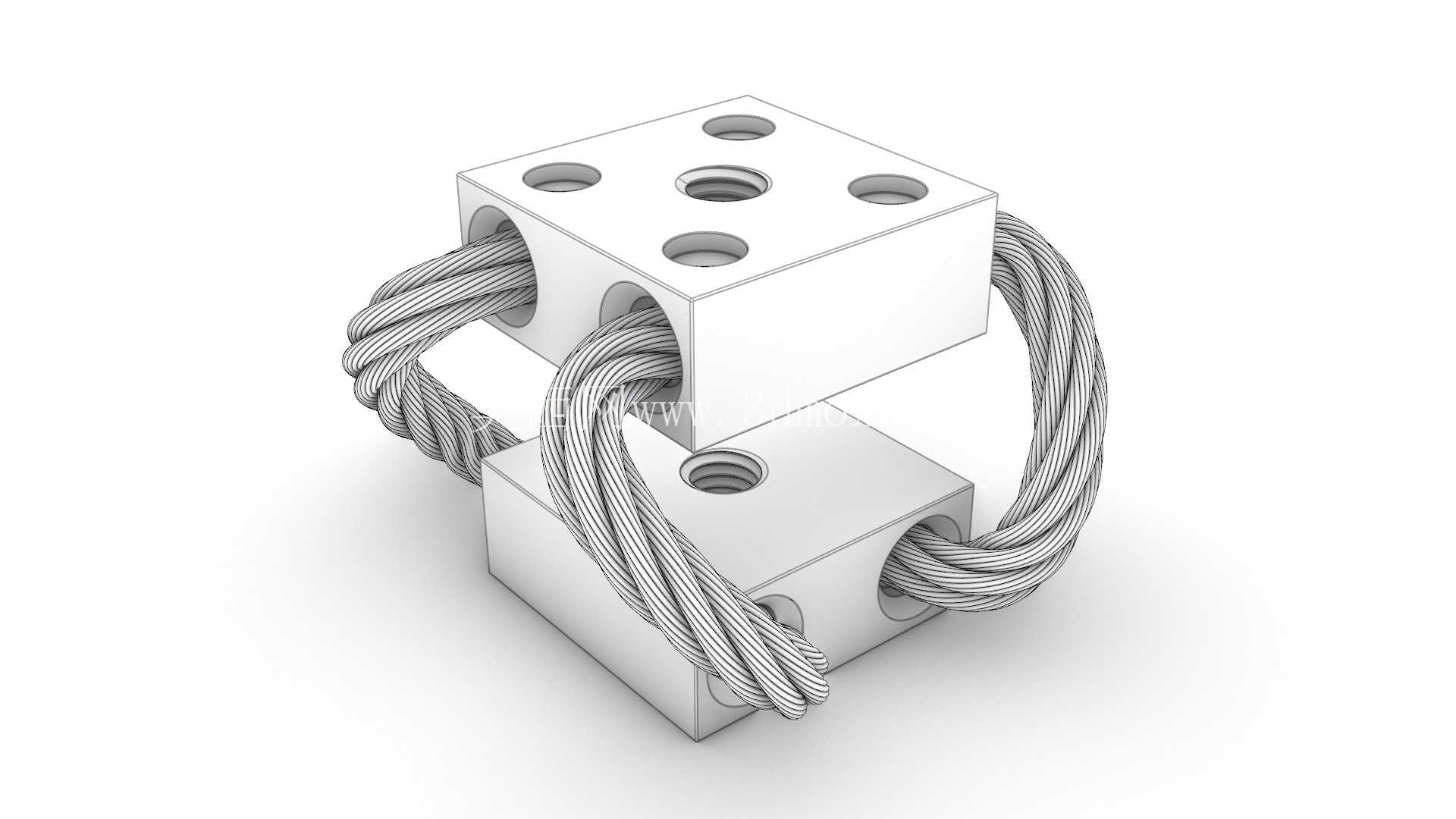

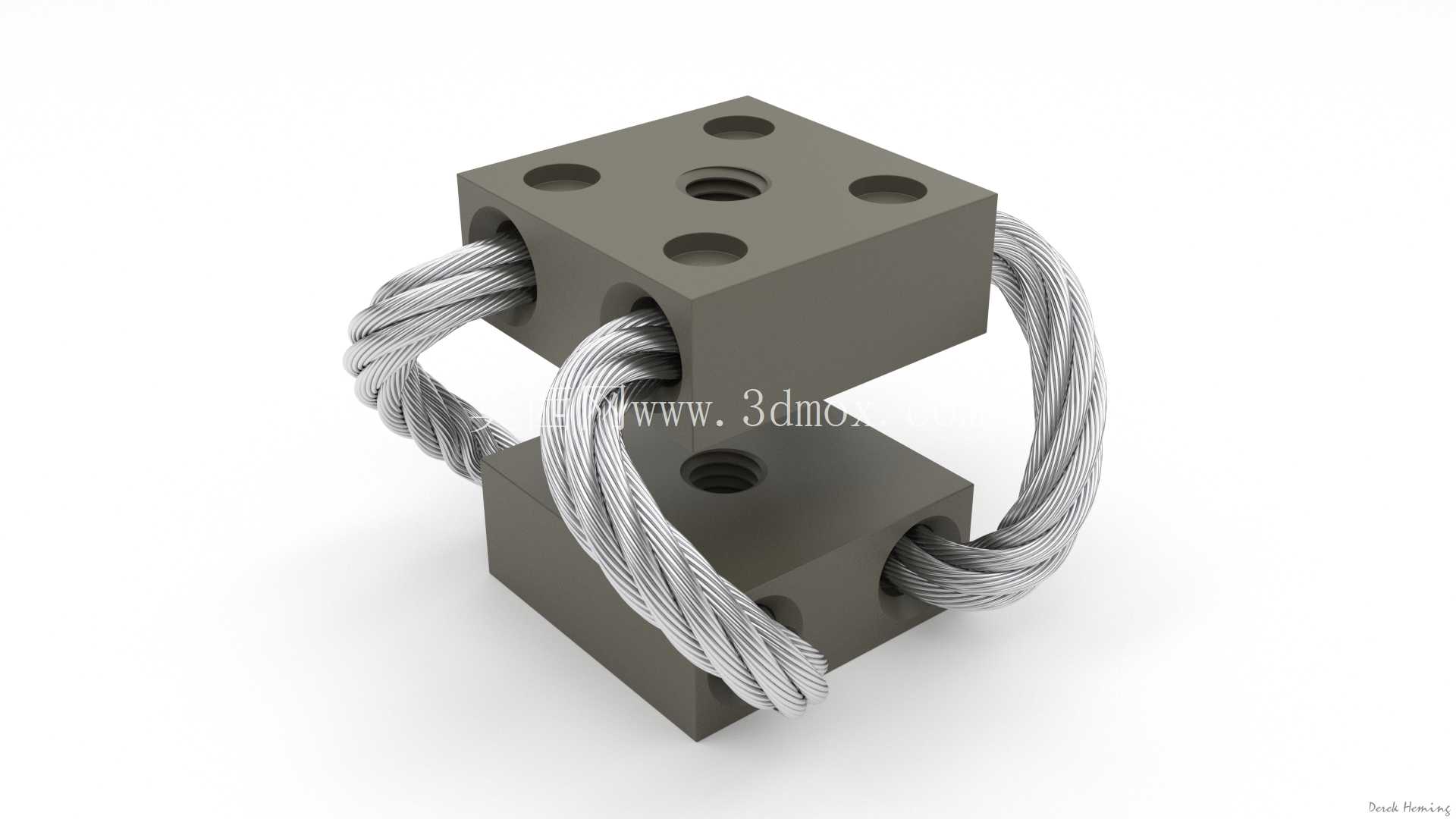

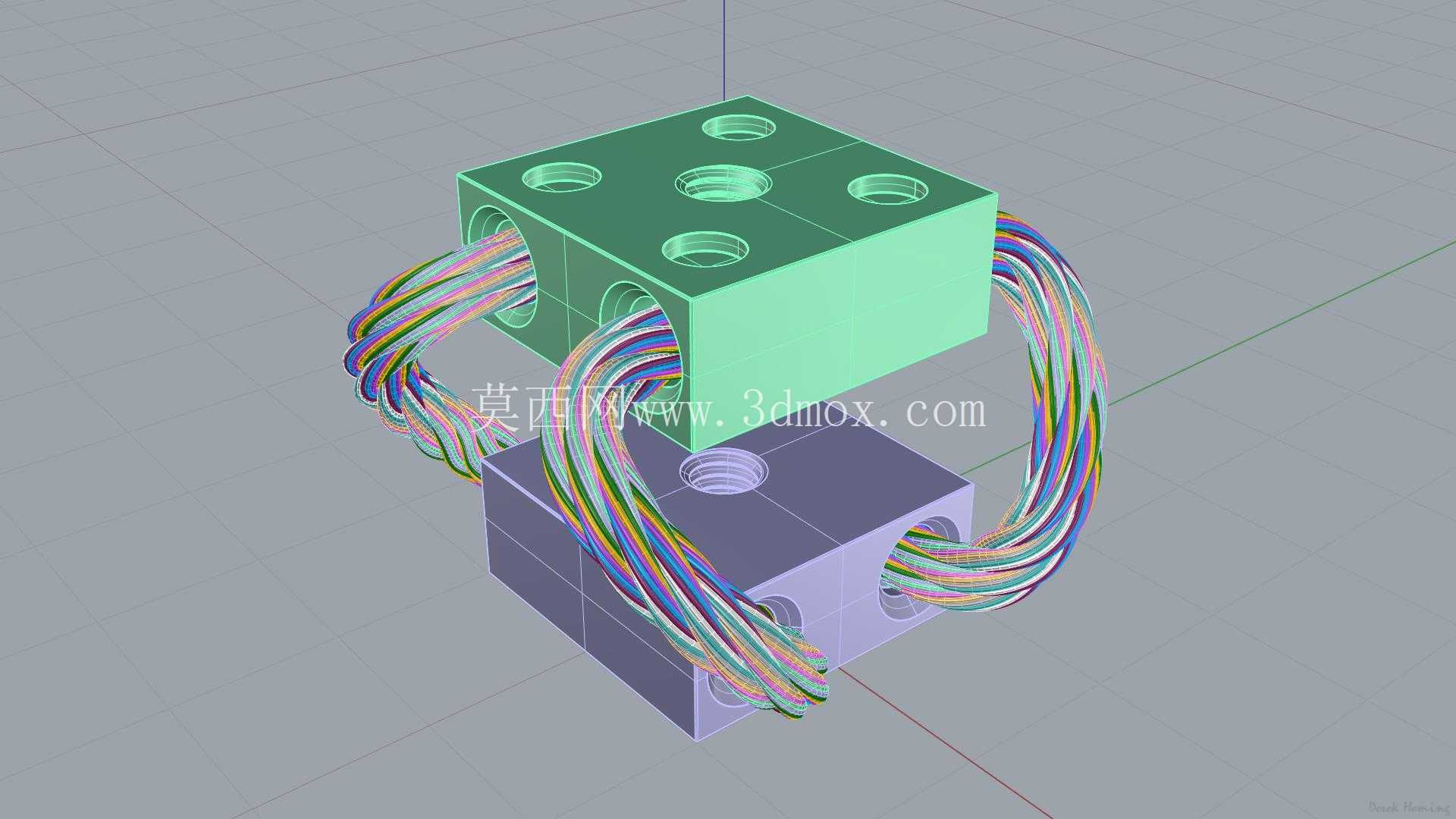

在机载电子设备舱、车载精密通讯模组、小型光学检测平台这类对振动冲击敏感的安装场景里，传统橡胶隔振垫往往存在耐温范围窄、长期使用老化蠕变、三向隔振性能不均的问题，这类小型钢丝绳隔振结构的设计，正是针对小载荷精密部件的隔振缓冲需求开发。从结构逻辑来看，上下两个带安装孔的金属安装块作为承载基体，多股缠绕的钢丝绳以穿接环绕的方式连接两个基体，利用钢丝绳股与股之间的相对滑移、钢丝自身的弹性形变来消耗振动能量，同时实现三个轴向的刚度匹配，避免传统隔振元件某一方向抗冲击能力不足的缺陷。

设计过程中首先要明确安装边界，整体高度控制在25.4mm，适配紧凑安装空间内的隔振需求，不会额外占用过多设备内部的堆叠空间；钢丝绳选用4mm直径的多股不锈钢丝绳，兼顾弹性形变范围与结构强度，既可以在常规振动工况下提供足够的形变行程来过滤高频振动，也能在承受瞬时冲击时通过钢丝绳的大变形吸收冲击能量，避免刚性传递导致的精密器件损坏。上下安装块上的安装螺纹统一采用M5规格，和行业内小型电子模组、精密传感器的通用安装孔位匹配，不需要额外制作转接板就可以直接完成安装固定，安装块上的多个过孔布局，既可以满足正装、侧装等不同安装姿态的固定需求，也能根据实际载荷大小调整固定点数量，适配不同重量的被隔振部件。

从功能特性上看，这种全金属结构的隔振元件不存在橡胶材料的老化问题，在-40℃到120℃的宽温域环境下都能保持稳定的隔振性能，也不会出现油污腐蚀、紫外线照射导致的性能衰减问题，适合户外车载、舰载、机载这类复杂工况下的长期使用。隔振刚度的设计上，通过调整钢丝绳的缠绕圈数、缠绕角度，匹配小载荷部件的固有频率，避开常见的动力设备振动频率区间，避免出现共振放大振动的问题；同时钢丝绳的干摩擦阻尼特性，可以在振动发生后快速衰减余振，不会像纯弹性元件那样出现长时间的余振震荡，保证精密器件在振动工况下的工作稳定性。

实际选型使用时需要注意，这类隔振元件的额定载荷要和被隔振部件的重量匹配，每个隔振器承受的静载荷要落在设计载荷区间内，避免载荷过大导致钢丝绳形变超出弹性范围，或是载荷过小导致隔振刚度不足、固有频率偏移。安装时要保证四个（或多个配套使用的）隔振器的安装面平面度控制在合理范围内，避免安装过程中给钢丝绳施加额外的预扭曲应力，影响实际隔振效果和使用寿命。和同尺寸的橡胶隔振器相比，这类钢丝绳隔振结构的抗冲击能力可以提升3倍以上，同时三向的隔振性能一致性更好，不需要针对不同方向额外设计隔振结构，大幅简化紧凑空间内的隔振系统设计。在小型便携检测设备、车载通讯终端、无人机机载载荷这类空间受限、工况复杂的应用场景里，这类小型隔振结构可以在极小的安装空间内提供可靠的隔振缓冲保护，避免振动冲击导致的焊点脱落、光学元件偏移、传感器信号失真等问题。建模过程中需要准确还原钢丝绳的缠绕路径和股线结构，才能在后续的有限元仿真中准确计算不同方向的刚度曲线和隔振效率，安装块的孔位公差要按照通用安装标准设定，保证实际加工后的零件可以和标准紧固件顺畅配合，不会出现安装干涉的问题。
