立式柜座带式砂光打磨设备结构设计

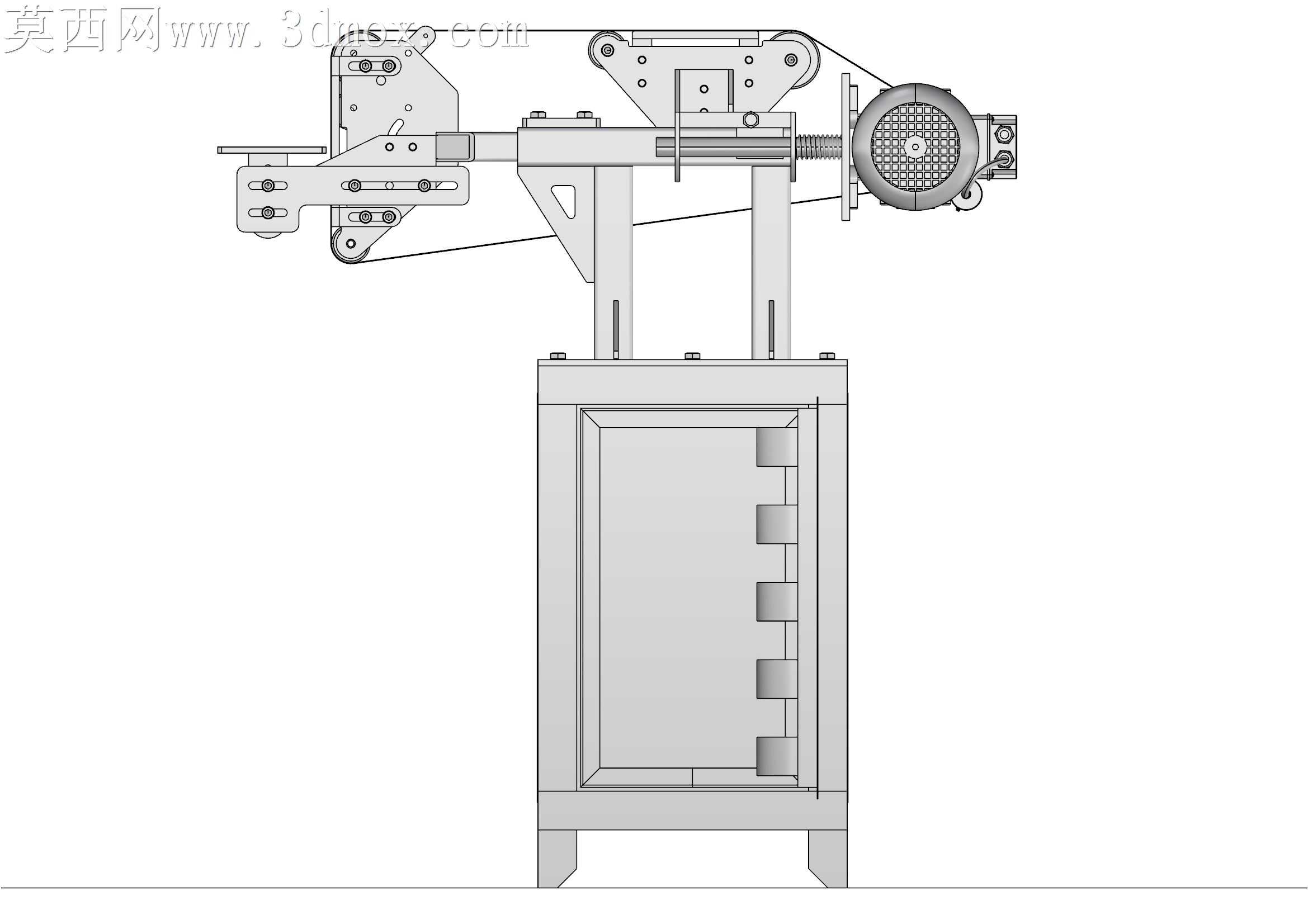

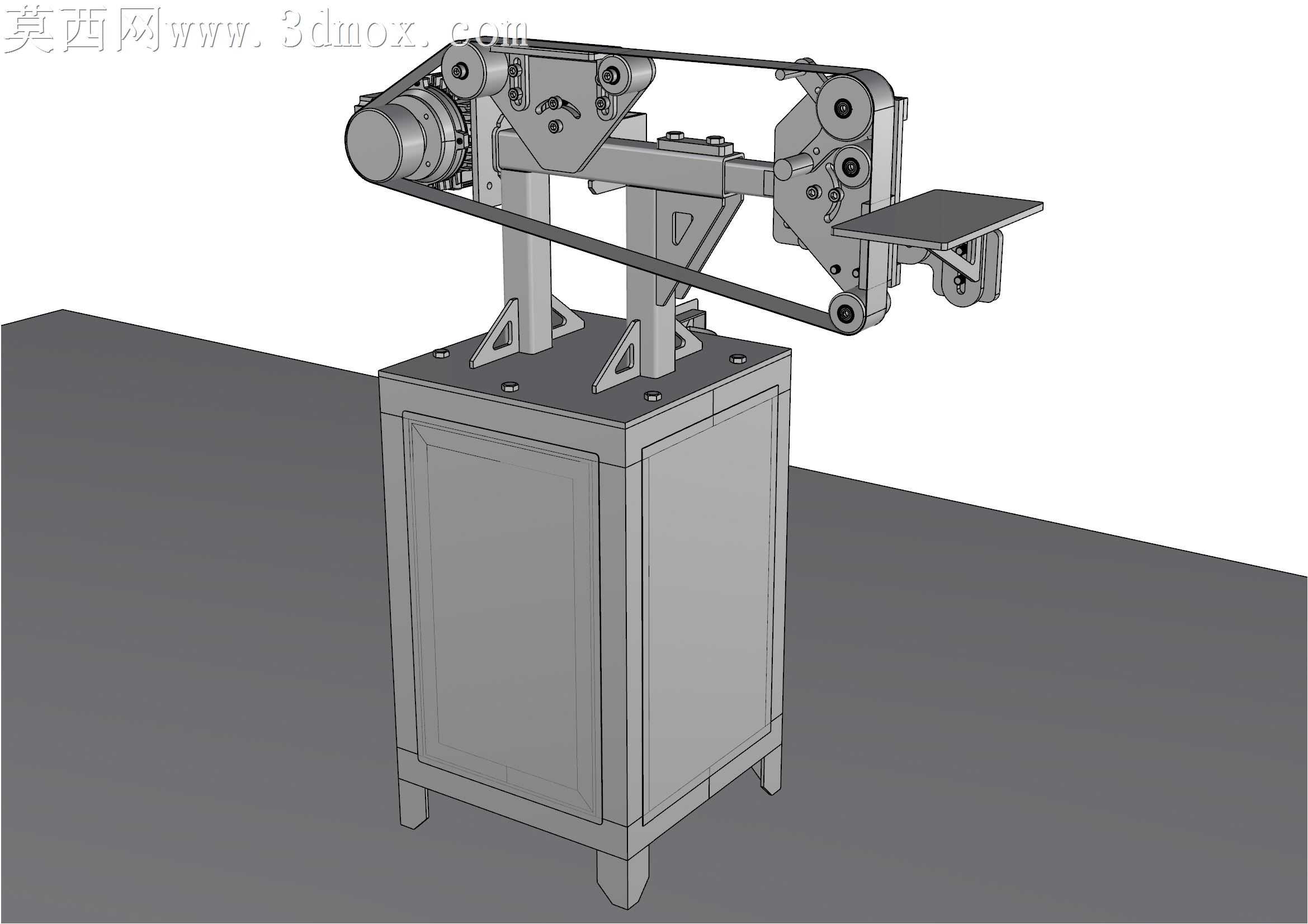

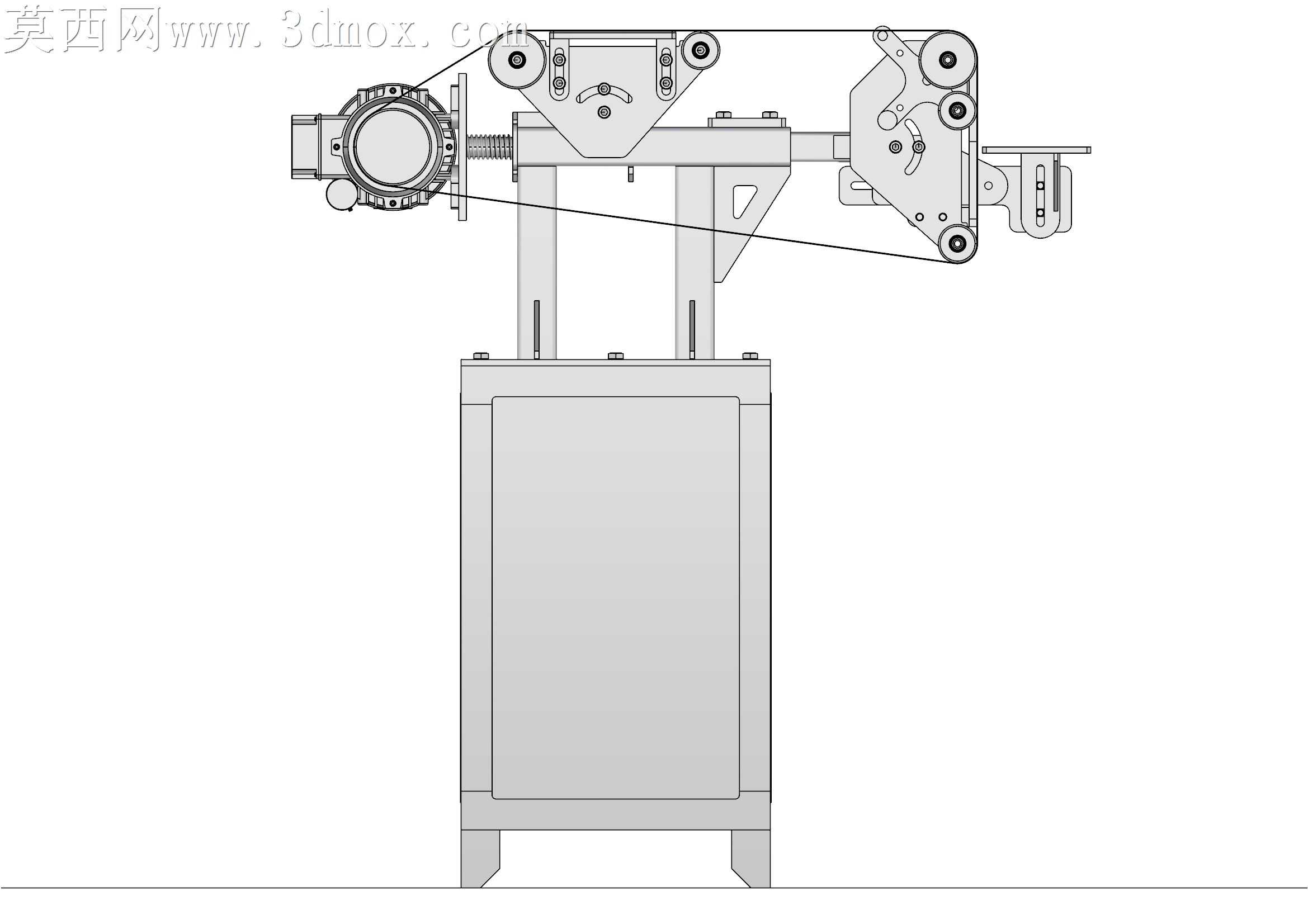

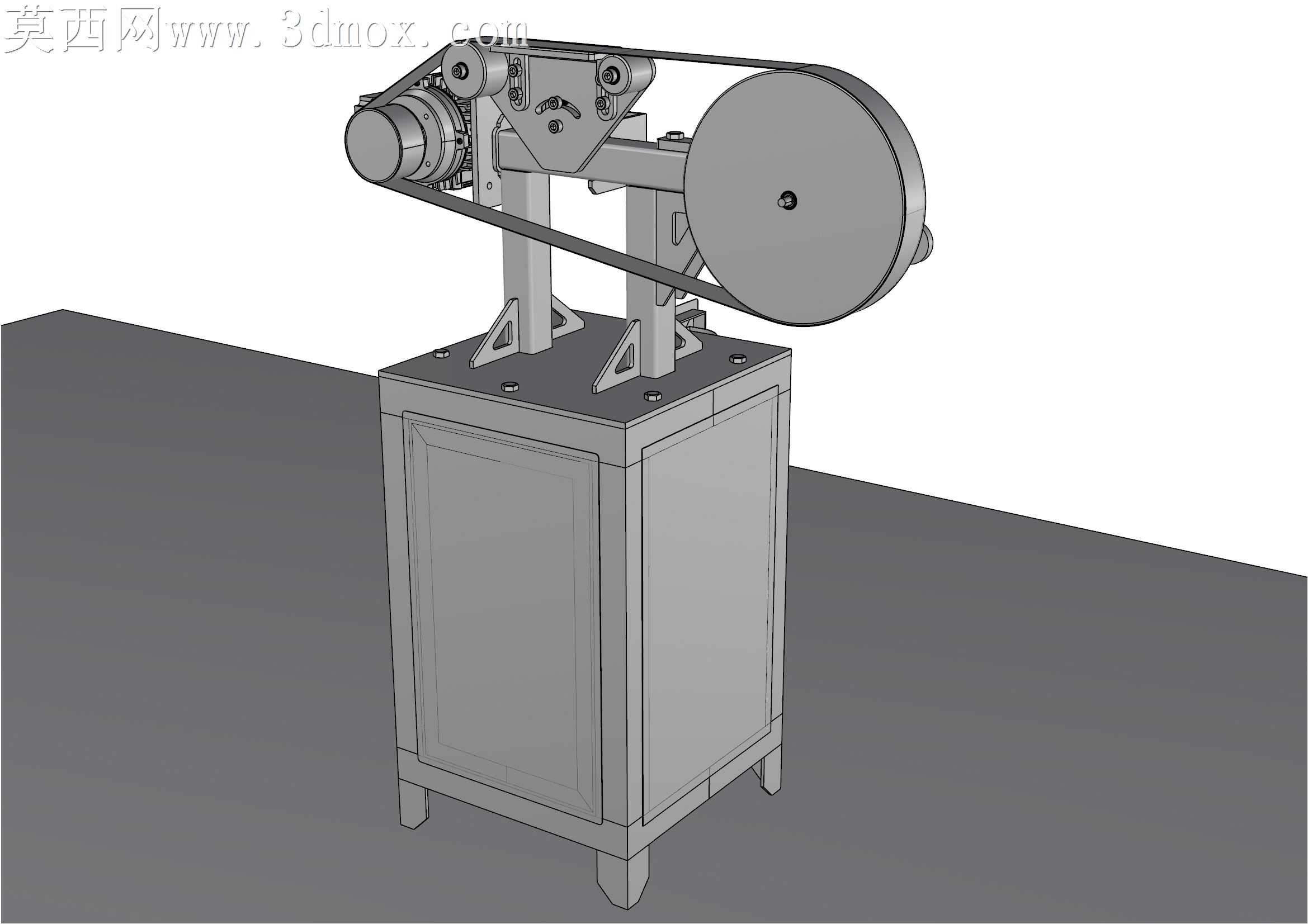

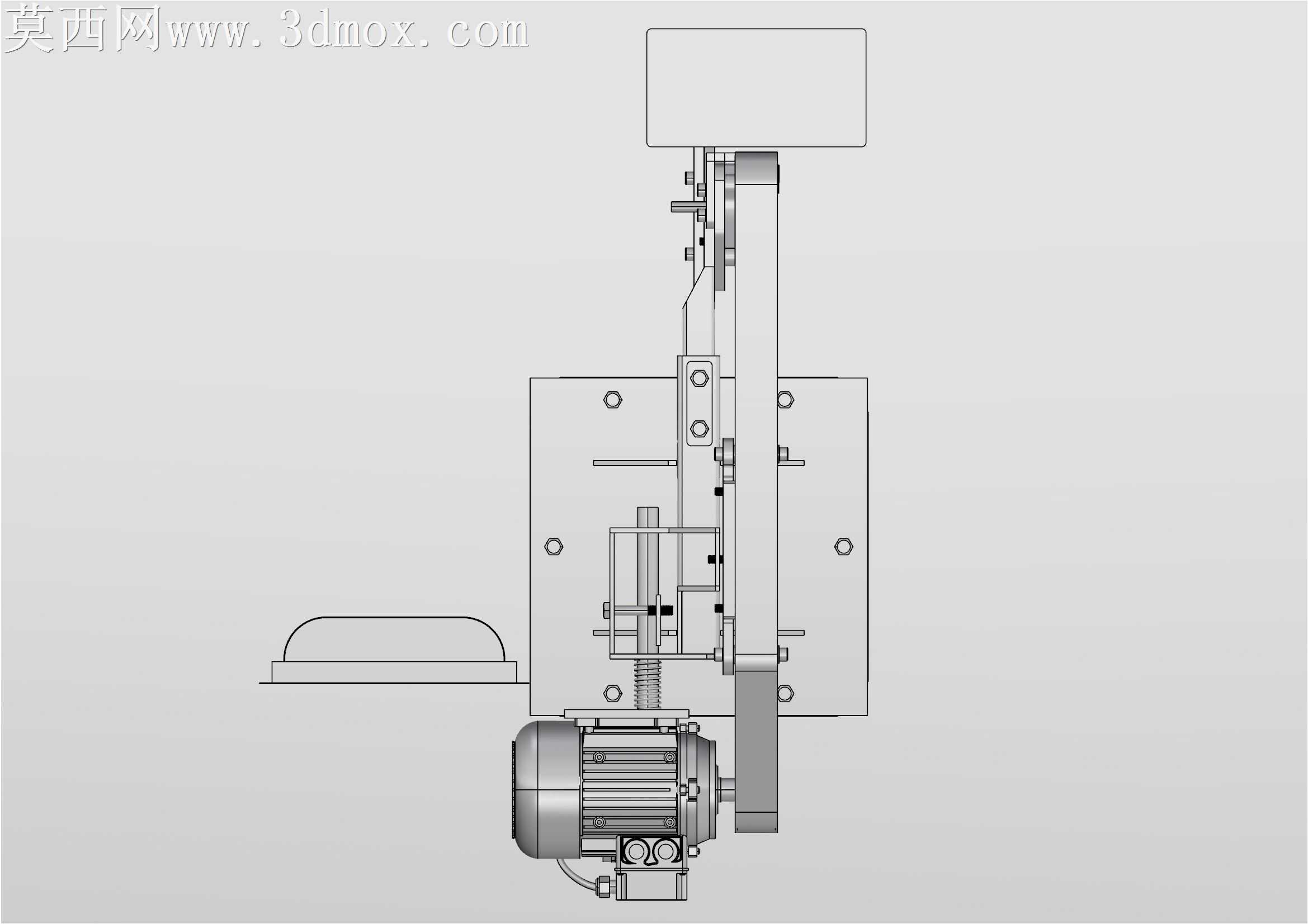

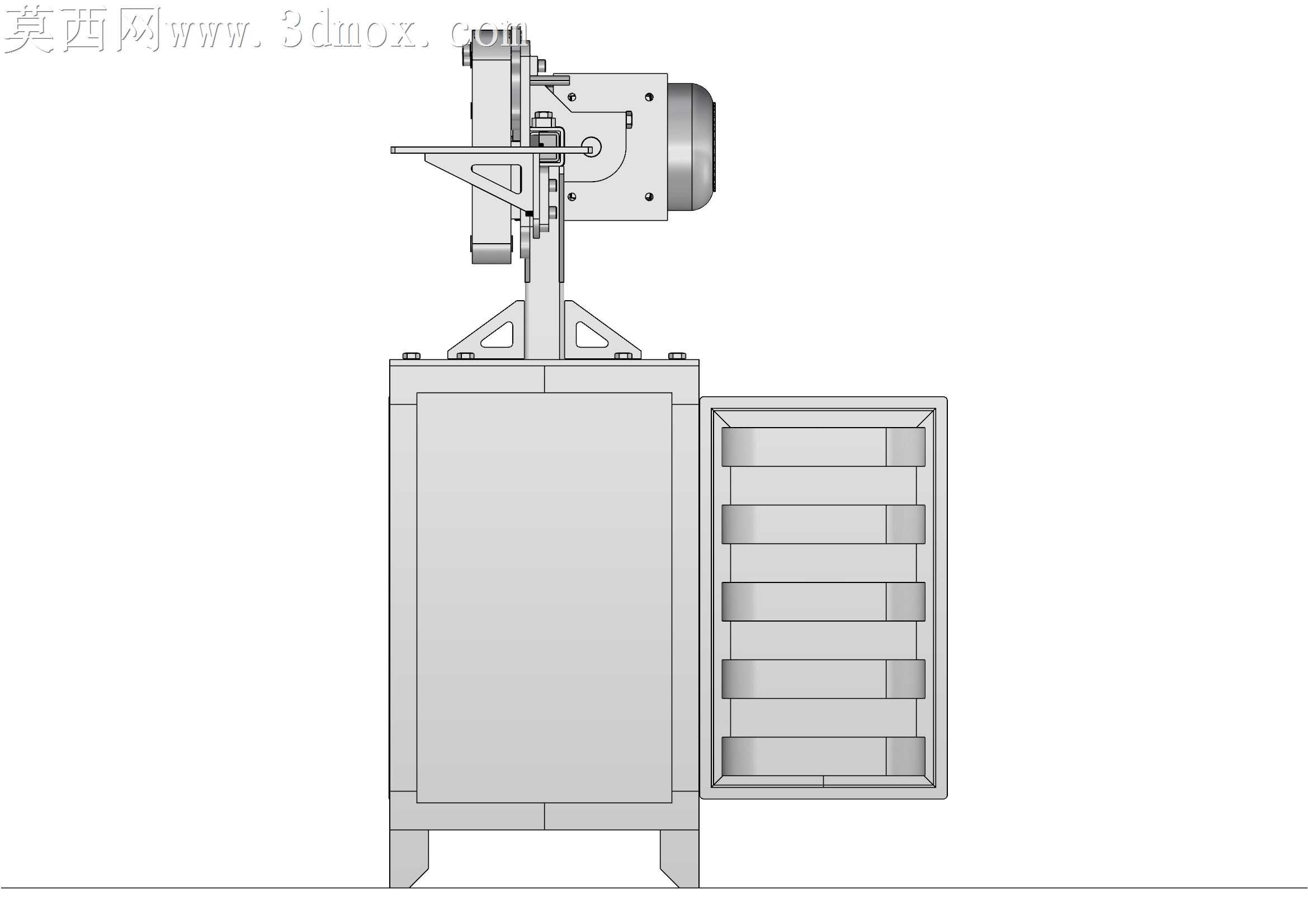

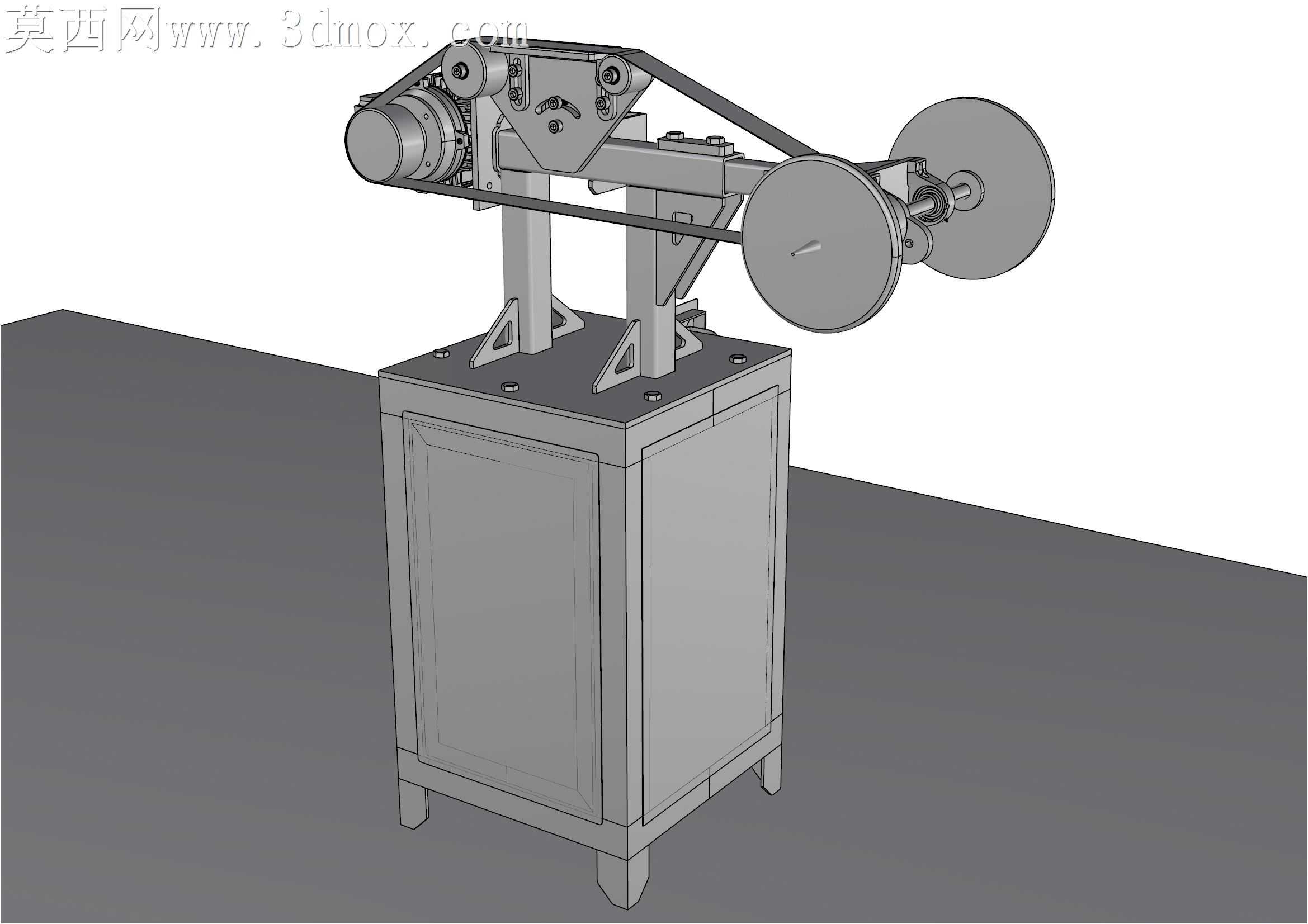

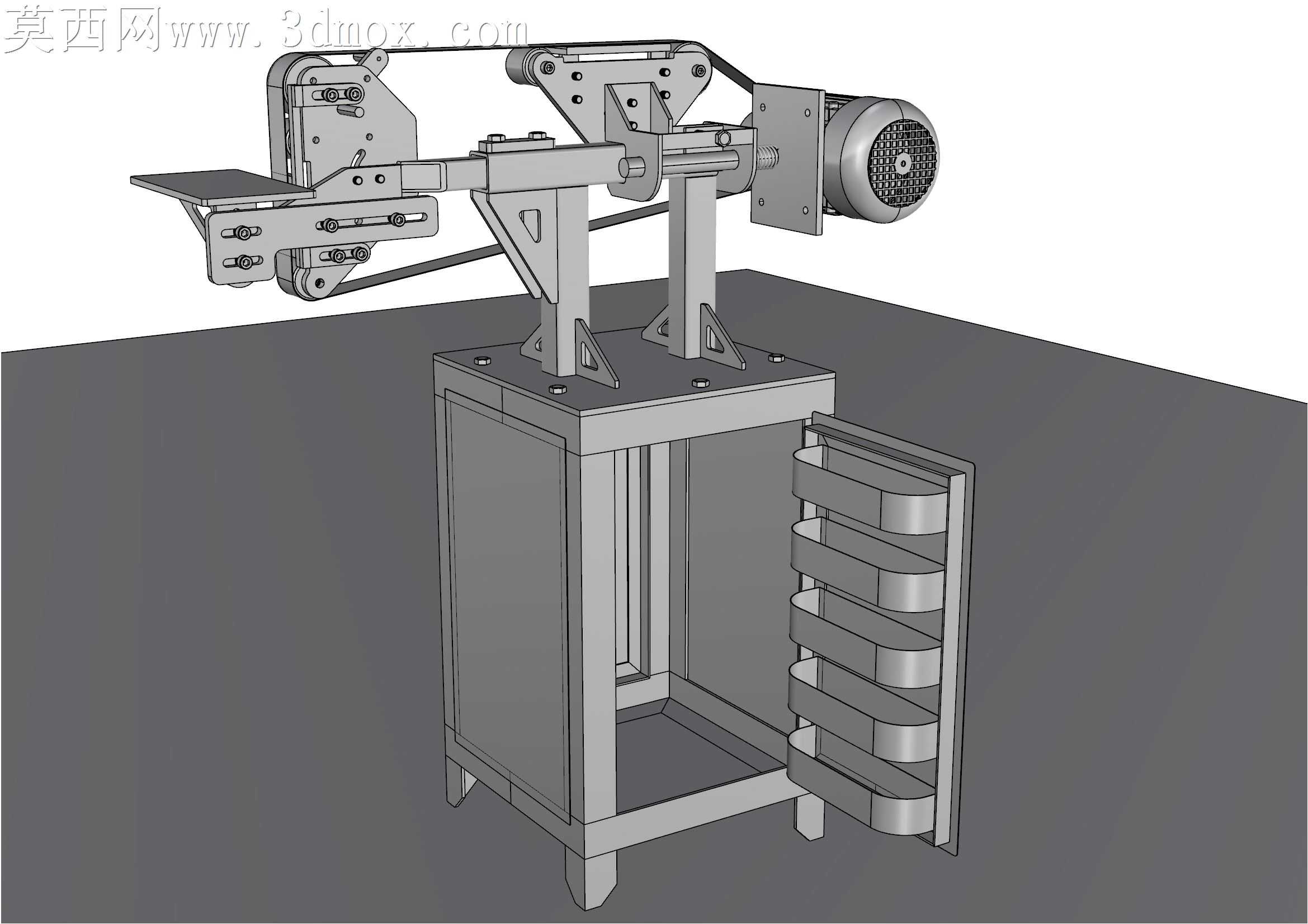

本作品为立式带式砂光设备的三维建模设计，整体采用模块化结构搭建，建模过程中对各功能部件做了精准的尺寸匹配与装配约束，完整还原了设备的实际运行逻辑。模型主体分为下部立式柜体机架与上部砂带作业机构两大部分，下部柜体采用钣金折弯焊接的结构形式建模，柜体表面赋予哑光冷轧钢板材质，底部设置四个可调支撑脚，既保证机架的承重稳定性，也可通过调节支撑脚适配不平整的安装地面，柜体内部预留了电机安装、电气元件排布的充足空间，边角处做了合理的工艺倒角处理，还原真实钣金加工的工艺特征。上部作业机构以型材搭建的悬臂梁作为主支撑结构，建模时完整还原了皮带传动系统的布局：驱动电机内置在悬臂靠近机架的一端，通过同步带将动力传递至主动砂带轮，张紧机构采用可调式偏心轮结构，可通过调节螺栓改变从动轮的位置实现砂带的张紧度调整，建模时对张紧弹簧、调节螺杆、锁紧螺母等细小零件都做了精细化建模，还原零件的螺纹、倒角等细节特征。作业端设置了可调节角度的工件托板，托板采用耐磨钢板材质，可根据不同的打磨作业需求调整托板的倾斜角度与前后位置，适配不同尺寸、不同磨削角度的工件加工需求。砂带的环形结构做了闭环曲面建模，表面赋予粗糙磨料材质，还原砂带的磨削工作面特征，各传动轮的表面做了滚花纹理建模，保证传动过程中与砂带的摩擦力，避免砂带打滑偏移。整机的连接部位都还原了螺栓紧固、定位销定位的装配细节，机架与上部悬臂的连接位置设置了三角形加强筋结构，提升悬臂的承重抗变形能力。渲染阶段采用工业产品展示常用的影棚布光，通过主光源、辅助光源与轮廓光的搭配，清晰呈现设备的结构层次与材质质感，金属部件的反光度、粗糙度参数都经过反复调试，既体现金属材质的冷硬质感，也避免过度反光遮挡结构细节。设计过程中充分考虑了小型五金加工作业的使用需求，整体结构紧凑，操作空间充足，各调节机构的位置都设置在操作人员便于触碰的区域，兼顾了设备的实用性与操作便捷性，可直接用于设备加工前的结构验证、作业演示以及生产指导参考。
