可移动多角度翻转旋转焊接工装台

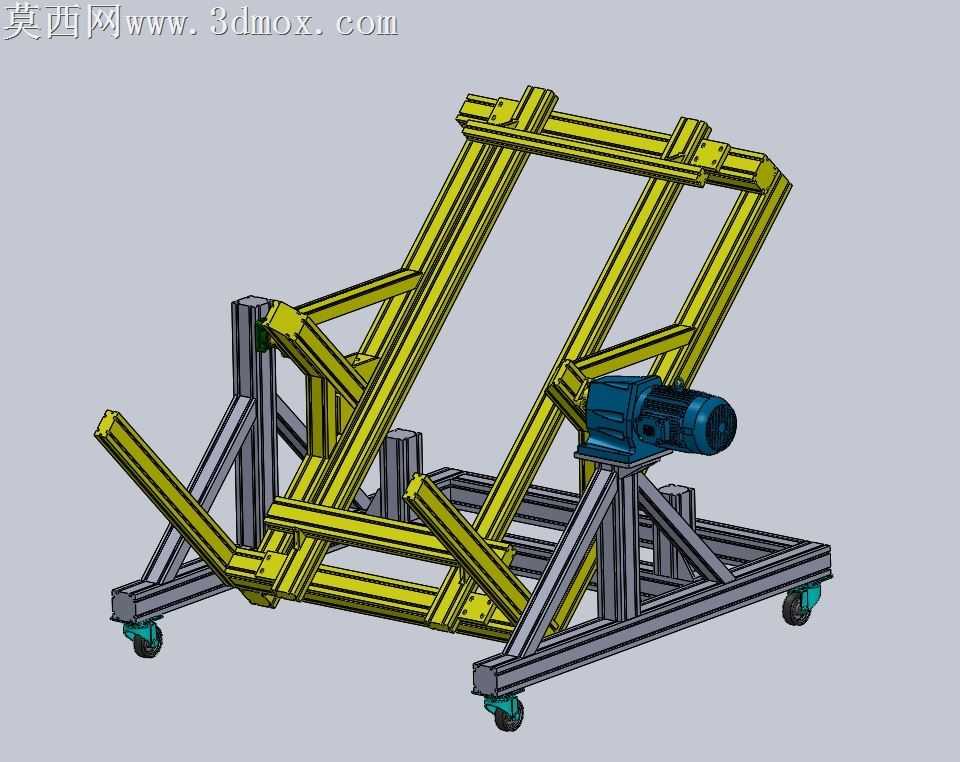

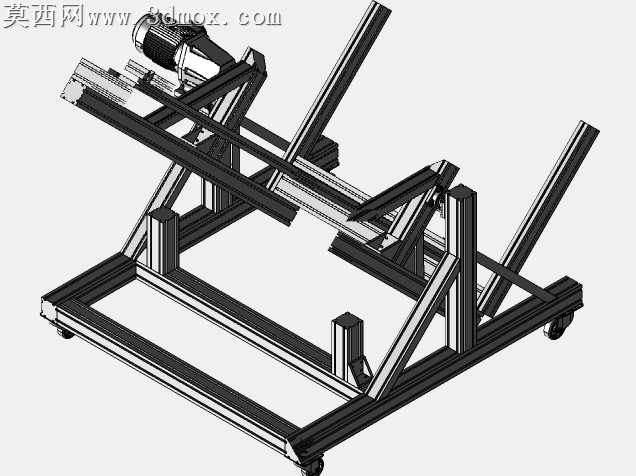

本作品为可移动旋转焊接台三维模型，采用三维建模软件完成全参数化结构设计，经渲染处理后清晰呈现各部件的材质质感与装配关系。模型整体采用框架式结构设计，主体承载架选用方管型材搭建，通过斜向支撑筋强化结构刚性，可承受大尺寸焊接工件的载荷，避免焊接作业过程中出现结构形变。底部机架采用加厚方管焊接成型，四角配置带刹车的万向脚轮，既满足工位间的灵活转运需求，刹车锁定后也可保障焊接作业时的整体稳定性。翻转承载框架采用对称式斜撑结构设计，通过铰接结构与底部机架连接，搭配侧置的减速驱动电机，可实现承载框架的多角度旋转调节，能够将待焊接工件调整至最佳焊接作业角度，减少焊工弯腰、仰焊等不良作业姿态，有效提升焊接作业效率与焊缝成型质量。建模过程中对各连接节点做了精细化处理，铰接部位预留了合理的装配间隙，电机安装座设置了加强筋结构提升连接强度，框架上预留了通用工装夹具安装位，可适配不同外形尺寸工件的装夹需求。材质分配上，主体结构件赋予碳钢哑光金属材质，驱动电机赋予铸铁与烤漆结合的材质效果，脚轮赋予橡胶与金属支架的组合材质，渲染后各部件辨识度高，结构层次清晰。设计过程中充分考虑焊接作业的实际工况，整体结构重心偏低，旋转过程中运行平稳无卡滞，框架的倾斜角度经过反复校核，可覆盖平焊、立焊、角焊等多种焊接位置的作业需求，无需反复拆卸工件即可完成多面焊缝的焊接作业，大幅降低工件反复装夹的时间成本，同时可减少工件装夹过程中的磕碰损伤，适配中小批量结构件的焊接加工场景，整体结构设计合理，无冗余部件，加工制造难度低，具备较高的实际生产应用价值。
