半自动过滤器测试夹具工装结构设计

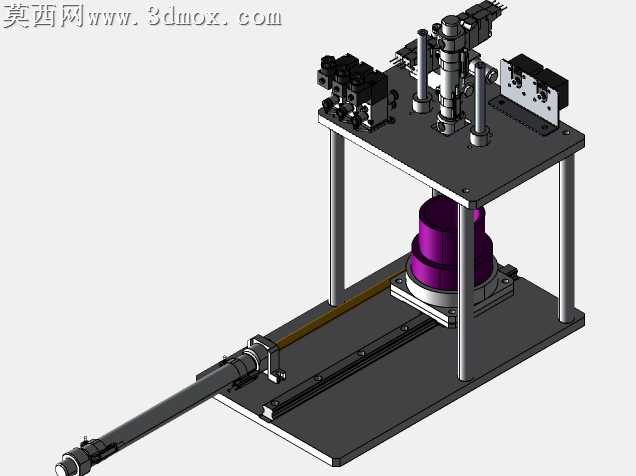

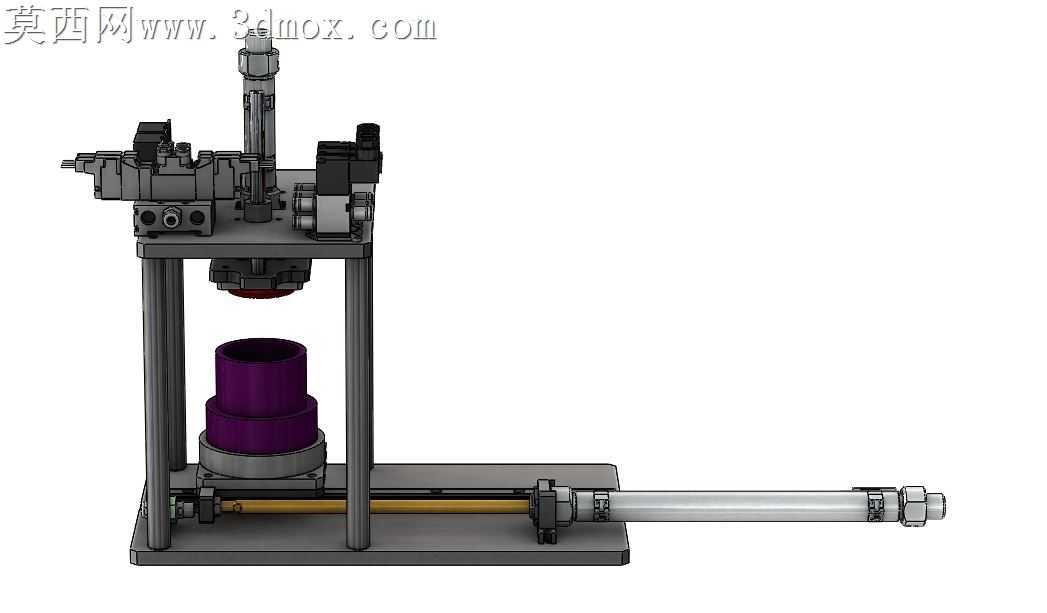

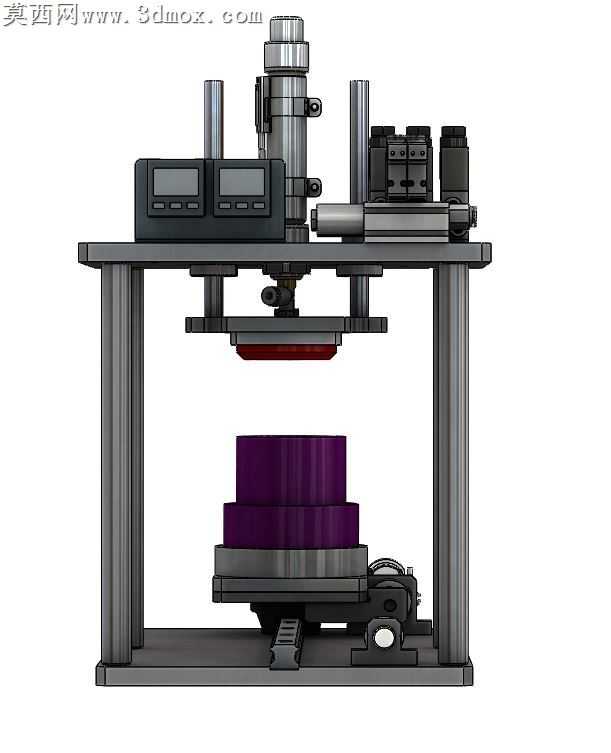

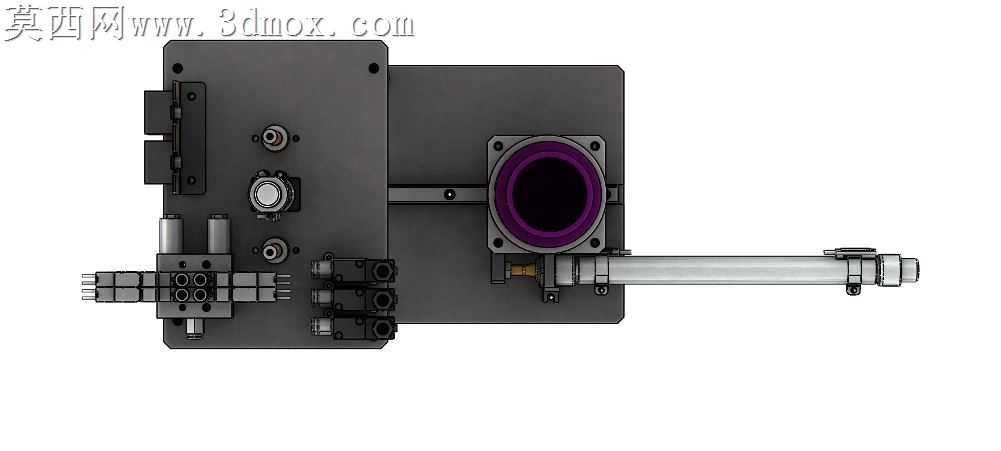

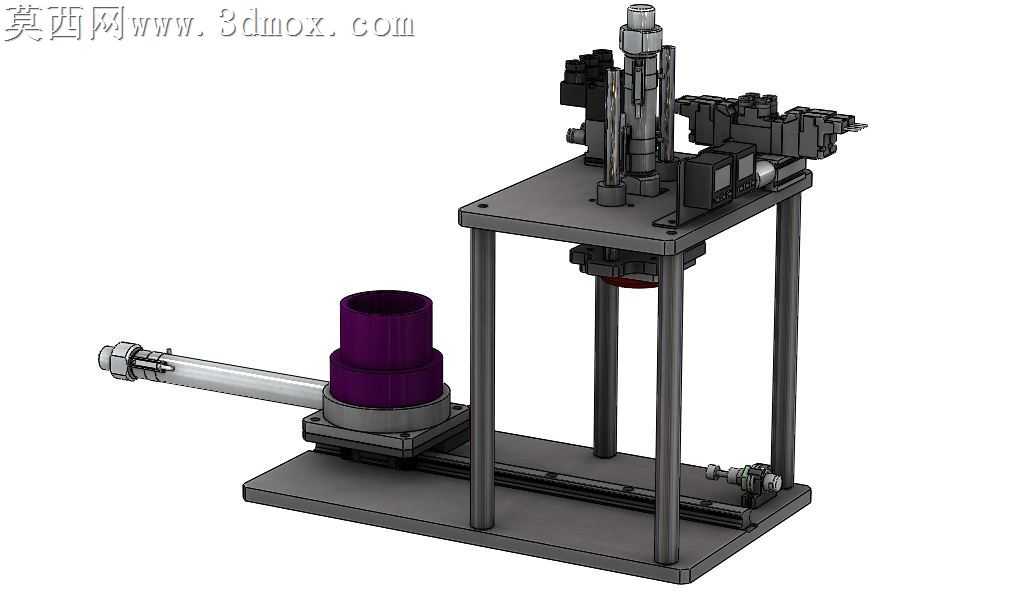

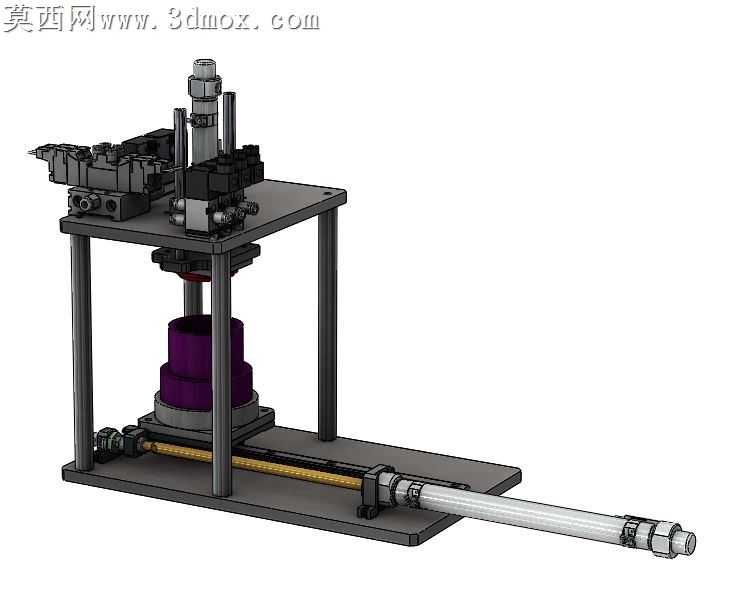

做这套过滤器测试夹具的三维模型时，最先敲定的是立式双层框架的布局，毕竟测试工位要兼顾上方施压组件、中部待检过滤器定位、底部进料传动的空间排布，一开始想过用单块厚铝板做安装基座，后来算上长行程进料杆的伸出长度，单块板的支撑刚性不够，测试施压的时候容易出现微颤影响检测精度，索性改成上下两层板配四根等高立柱的框架结构，下层板拉长延伸出进料段的安装位，刚好托住整根进料传动杆，不用额外加悬臂支撑件，省了不少装配调整的工作量。中部的过滤器定位腔一开始做的是全包式围边，后来考虑到不同批次过滤器的外径公差，把围边改成了下部定位凸台加侧向柔性顶紧的结构，紫色的定位套特意做了台阶式内孔，既能托住过滤器底部的密封边，又能给测试时的下压动作留够让位空间，不会因为压合过紧刮伤过滤器的外壳。上方的阀组安装板一开始想直接固定在上层板顶面，后来发现测试时要经常调整阀组的出气角度，就给安装板加了两组可调腰型孔，不用拆整块板就能微调阀组位置，适配不同规格过滤器的测试接口位置。底部的进料传动杆一开始选的是光杆加普通轴套，滑动的时候阻力偏大还容易卡滞，换成线性导轨搭配滑动座之后，传动顺畅度提上来了，还在杆的末端加了限位缓冲头，避免进料到位时硬碰撞损伤待检工件。建模的时候特意把所有配合面都留了0.02mm的装配间隙，不会出现虚拟装配里能装上实际加工完装不上的问题，金属框架部分统一用了哑光发黑的金属材质，阀组和传动杆用亮面金属质感区分功能区域，定位套用深紫色半哑光材质，渲染的时候特意在测试工位区域加了重点光源，能清晰看到压合位置的配合间隙，方便后续加工的时候核对装配公差。这套结构没有用复杂的定制异形件，大部分安装件都是标准型材和标准紧固件，加工的时候只需要做两块安装板和定位套的机加工，剩下的标准件直接采购就能组装，调试的时候只需要调整顶紧件的压力和进料行程，就能适配一定尺寸范围内的过滤器测试需求，不用重新做整套工装，不管是实训教学做半自动检测设备样机，还是小批量生产做在线检测工位，都能直接套用这套结构逻辑，改改定位尺寸就能快速落地。
