闭合式钢制传动滚子链条结构设计

　　在各类需要精准同步动力传递的机械结构中，钢制滚子链条是应用范围极广的挠性传动部件，区别于齿轮传动的固定中心距限制、皮带传动的打滑丢转问题，链条传动能在两轴中心距较远的工况下保持稳定的传动比，同时能承受一定的冲击载荷，适配多粉尘、高低温等相对恶劣的作业环境。这套闭合钢链的设计，首先从链节的啮合精度出发，每一节内链节与外链节的铰接间隙都控制在合理公差范围内，既保证链条绕经链轮时能顺畅弯折，不会出现卡滞跳齿的问题，又能避免间隙过大导致的传动冲击、磨损加剧问题。内链板与外链板采用了等强度的异形冲压结构，板件的轮廓做了圆弧过渡处理，避免应力集中在板件的孔位边缘，在承受张紧拉力时能均匀分散载荷，不会在长期交变载荷下出现链板断裂的失效问题。

　　滚子部分采用了可自由转动的套筒结构，当链条与链轮轮齿啮合时，滚子会随接触受力产生自转，将滑动摩擦转化为滚动摩擦，大幅降低啮合过程中的磨损量，同时能缓冲轮齿与链节接触瞬间的冲击，延长整套传动副的使用寿命。从安装边界来看，这套闭合链条的总长度适配对应节距链轮的中心距调节范围，安装时需要先调整两传动轴的平行度，保证两个链轮的端面处于同一平面内，避免链条运行时出现偏磨、侧边掉链的问题；张紧度的调整需要预留合理的垂度，通常为两链轮中心距的1%-2%，过紧会加剧链节铰接处的磨损、增大传动轴的径向载荷，过松则会在传动启动、换向时出现明显的抖动跳齿问题。

　　在实际应用场景中，这类钢链既可以用于输送设备的物料牵引，比如生产线的工件输送、物流分拣线的托盘传动，也可以用于动力系统的扭矩传递，比如摩托车的发动机正时传动、农机的行走机构传动、工业设备的主轴同步传动。设计过程中针对链节的铰接销轴做了防脱限位处理，销轴两端采用铆接固定结构，避免链条在高速运行过程中销轴窜动脱出，导致链条断裂停机。整套链节的表面做了硬化处理，链板、滚子、销轴的表面硬度匹配不同的受力需求，销轴作为主要的受剪部件硬度最高，滚子作为啮合接触部件兼顾硬度与韧性，链板作为受拉部件保证足够的抗拉强度与疲劳强度。

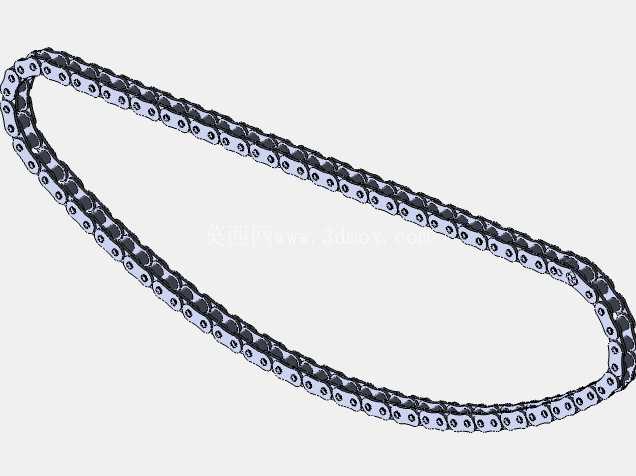

　　在结构建模时，每一个链节的配合关系都按照实际装配约束搭建，相邻链节之间保留了真实的转动自由度，能直观模拟链条绕经链轮时的弯折状态，也能通过运动仿真验证链条在不同张紧度下的运行轨迹，检查是否存在与周边护罩、机架部件的干涉问题。对于设备选型人员来说，这套模型能直接用于传动系统的布局校核，快速确认链条安装所需的空间范围，提前预留张紧机构的调整行程，避免实际装配时出现空间不足、张紧调节量不够的问题；对于结构设计从业者来说，链节的等强度结构设计、铰接处的配合公差选取、啮合部位的摩擦优化思路，都能作为同类传动部件设计的参考，尤其是在需要长距离动力传递、不允许传动打滑的工况下，这类钢制滚子链条的结构方案具备很高的实用参考价值。
