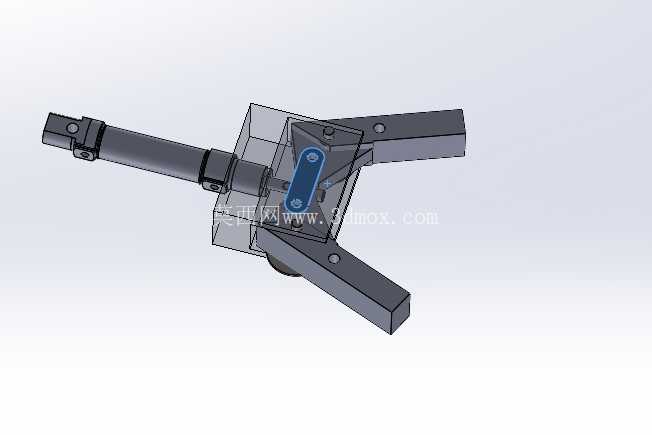

斜楔式双指气动夹持执行机构设计

这款斜楔驱动的双指气动夹持部件，目前在3C电子小件分拣、小家电装配工位、小型五金件上下料场景中应用十分广泛，区别于常规平行气爪的直线导轨传动结构，这款夹爪采用内置斜楔滑块的传动逻辑，将气缸活塞杆的直线往复运动，转化为两个夹指的同步开合动作，传动环节没有多余的齿轮、齿条啮合副，整体结构的抗冲击负载能力比同缸径的平行气爪高出近三成，在需要频繁启停、夹持带轻微冲击载荷的工位上，长期运行的故障率更低。

从实际安装适配的角度看，这款夹爪的主体安装面设置在缸体尾部的方形端面上，四个安装孔呈矩形分布，孔位间距适配行业内通用的小型气动执行件安装标准，不需要额外制作过渡转接板就可以直接固定在直线模组滑台、SCARA机器人末端法兰、非标工装的升降滑板上；夹指的开合行程覆盖了常见小型工件的夹持尺寸范围，两个夹指的工作面预留了标准的螺纹安装孔，使用者可以根据被夹持工件的外形，自行更换V型块、平垫块、仿形胶垫等不同的夹持头，不需要对夹爪主体做任何二次加工，适配圆轴类、薄片类、小型方块类等多种外形的工件夹持需求。

设计过程中，传动结构的受力合理性是核心考量点，斜楔面的倾斜角度经过反复校核，既保证了气缸推力可以高效转化为夹指的夹持力，避免角度过小导致的夹指开合行程不足，也规避了角度过大带来的传动自锁失效问题，当气源压力处于常规工厂供气的0.5-0.7MPa区间时，夹指的输出夹持力可以稳定覆盖0.5kg-3kg的工件夹持需求，不会出现夹取打滑、或者夹持力过大压伤薄壁工件的问题。缸体部分采用透明可视化的侧盖设计，日常巡检时可以直接观察内部斜楔滑块的润滑状态、磨损情况，不需要拆解整个夹爪就能判断设备运行状态，大幅降低了产线日常维护的时间成本。

夹爪的进气接口设置在缸体尾部的中心位置，两个气路接口的间距符合通用气动元件的接口标准，配套常规的M5气动接头就可以完成气路连接，气路走线不会和夹指的开合运动、周边的工装结构产生干涉；整体的外形轮廓做了倒角处理，没有突出的尖锐结构，在密集排布的多工位装配设备上，不会和相邻的工位夹具、输送线结构产生运动碰撞，安装时的边界预留量只需要比夹爪最大外轮廓多留出5mm的安全间隙即可，不需要预留过大的安装空间，对于布局紧凑的小型自动化设备十分友好。

从实际使用的工况适配来看，这款夹爪的运动部件之间采用自润滑材料做衬套，不需要频繁加注润滑脂，在洁净度要求较高的电子装配车间、小型包装产线都可以使用，不会因为润滑脂滴落污染工件或者输送带；夹指的开合运动同步性经过结构限位保证，两个夹指的开合位置偏差控制在0.1mm以内，夹持工件时不会出现偏载、工件偏移的问题，对于需要重复定位夹持精度的自动上下料工位，不需要额外增加夹持到位检测传感器也能保证夹取位置的一致性，当然主体结构上也预留了传感器安装槽，有高精度需求的场景可以直接加装磁性开关，检测活塞的运动位置，反馈夹爪的开合状态，适配设备的自动化控制逻辑。

不同于很多集成式气爪的封闭结构设计，这款夹爪的拆解维护十分便捷，只需要拆下侧盖的固定螺丝，就可以更换内部的密封件、斜楔滑块等易损部件，不需要整体报废更换，长期使用的维护成本更低；夹指部分采用高强度合金钢材质，表面做了硬化处理，长期反复夹持工件也不会出现夹指工作面磨损、变形的问题，缸体主体采用轻质铝合金材料，整体重量控制得十分合理，安装在机器人末端或者移动滑台上时，不会带来过大的运动负载，不会影响移动轴的动态响应速度。
