硬质合金直柄立铣刀三维结构设计

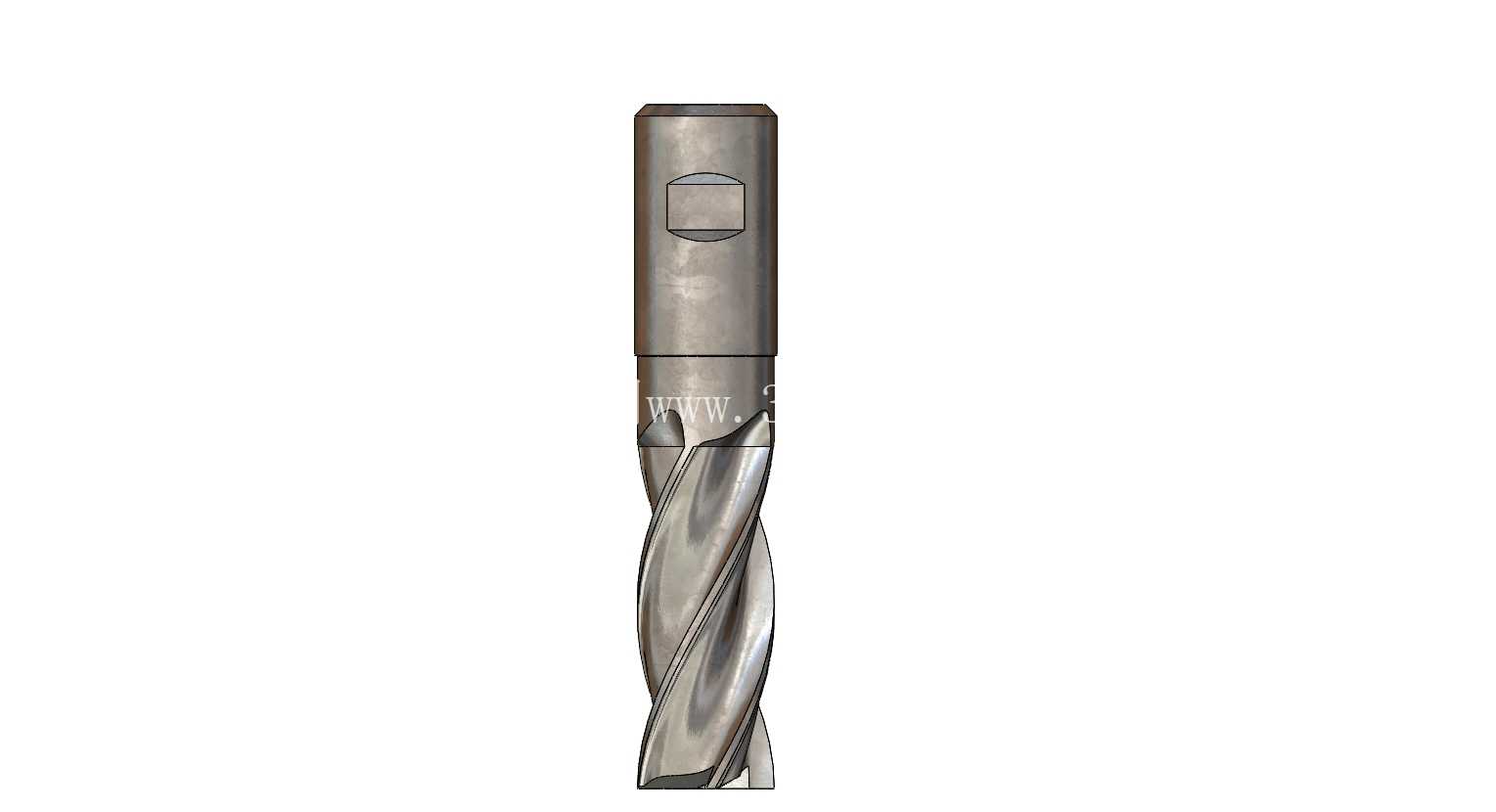

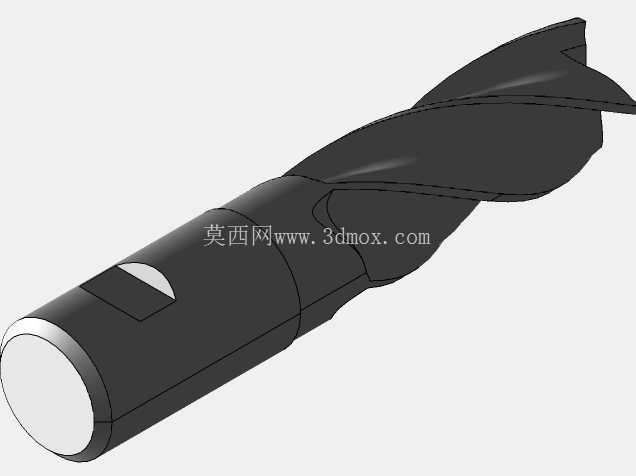

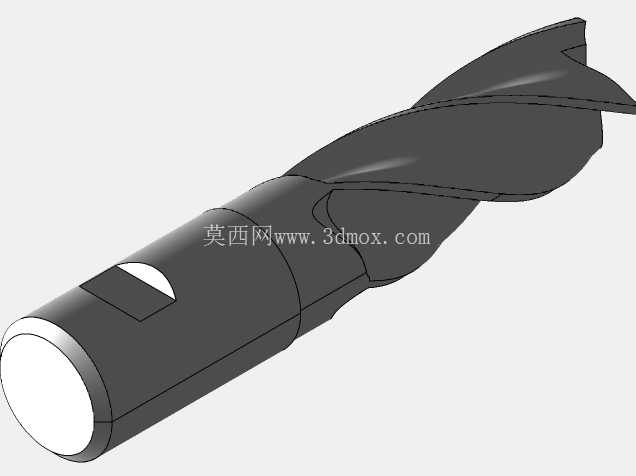

　　在常规金属切削加工场景中，立铣刀是铣削工序里应用频次极高的切削刀具，不管是普通立式铣床、数控加工中心还是镗铣类复合机床上，都能见到这类刀具的身影，它可以完成平面铣削、沟槽铣削、台阶面加工、成型轮廓铣削甚至小范围的孔加工扩孔作业，覆盖了模具制造、通用零部件加工、工装夹具生产等多个机加工细分领域。这款直柄立铣刀的结构设计完全贴合实际机加工的装夹与切削需求，柄部采用标准直柄结构，适配市面上绝大多数弹簧夹头、ER刀柄等常规铣削装夹组件，柄部设计的扁尾结构，能够有效传递主轴扭矩，避免大进给切削过程中刀具出现打滑、转位的问题，保障切削过程的扭矩传递稳定性。

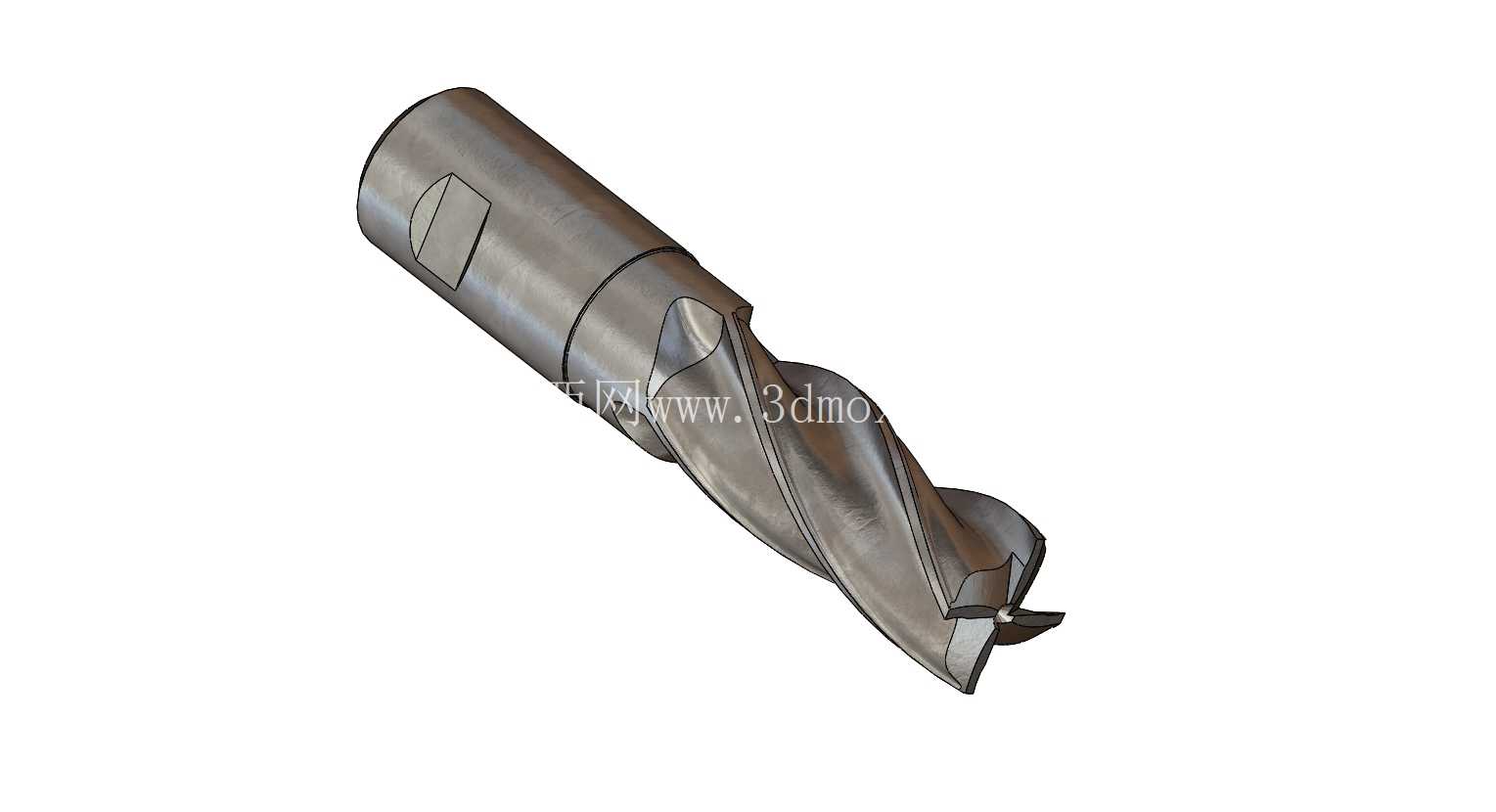

　　切削部分采用双螺旋刃设计，螺旋角经过合理优化，能够在切削过程中让切屑顺着螺旋槽顺畅排出，减少切屑在刃口区域的堆积堵塞，降低积屑瘤产生的概率，同时螺旋刃的切入过程是渐进式的，相比直刃铣刀能大幅降低切削冲击，提升加工表面的光洁度，也能减少刀具本身受到的交变冲击载荷，延长刀具使用寿命。端刃部分设计了过中心的切削结构，这意味着这款铣刀可以直接进行轴向进给钻削，不需要提前预钻工艺孔，能够完成键槽类零件的垂直下刀加工，省去了工序切换的辅助时间，适配更多复杂加工工况。

　　从安装边界来看，直柄部分的直径公差严格按照装夹标准设计，与刀柄的夹持段配合间隙控制在合理范围内，既不会因为间隙过大导致装夹偏心，也不会因为过盈量太大造成装夹拆卸困难，刀具的整体悬伸长度经过平衡设计，在常规悬伸量下能够满足高速切削的动平衡要求，减少加工过程中的振刀纹。设计过程中充分考虑了实际切削的受力分布，刃口与柄部的过渡段采用圆滑过渡结构，避免应力集中导致刀具在大切削量加工时出现断刀风险，排屑槽的抛光处理设计思路，能够减少切屑与槽壁的摩擦阻力，让切屑排出更顺畅，尤其是在加工铝合金、低碳钢这类塑性较强的材料时，能有效避免切屑粘刀的问题。

　　不同加工场景下，这款铣刀可以通过调整切削参数适配不同材料，加工钢材时可以采用适中的切削速度配合乳化液冷却，加工铸铁类脆性材料时可以适当提高进给量，配合风冷就能获得不错的加工效果，柄部的高精度设计也能保障刀具装夹后的径向跳动控制在合理范围内，保障加工尺寸的一致性，减少批量加工过程中的尺寸超差问题。
