四旋翼航拍无人机结构设计方案

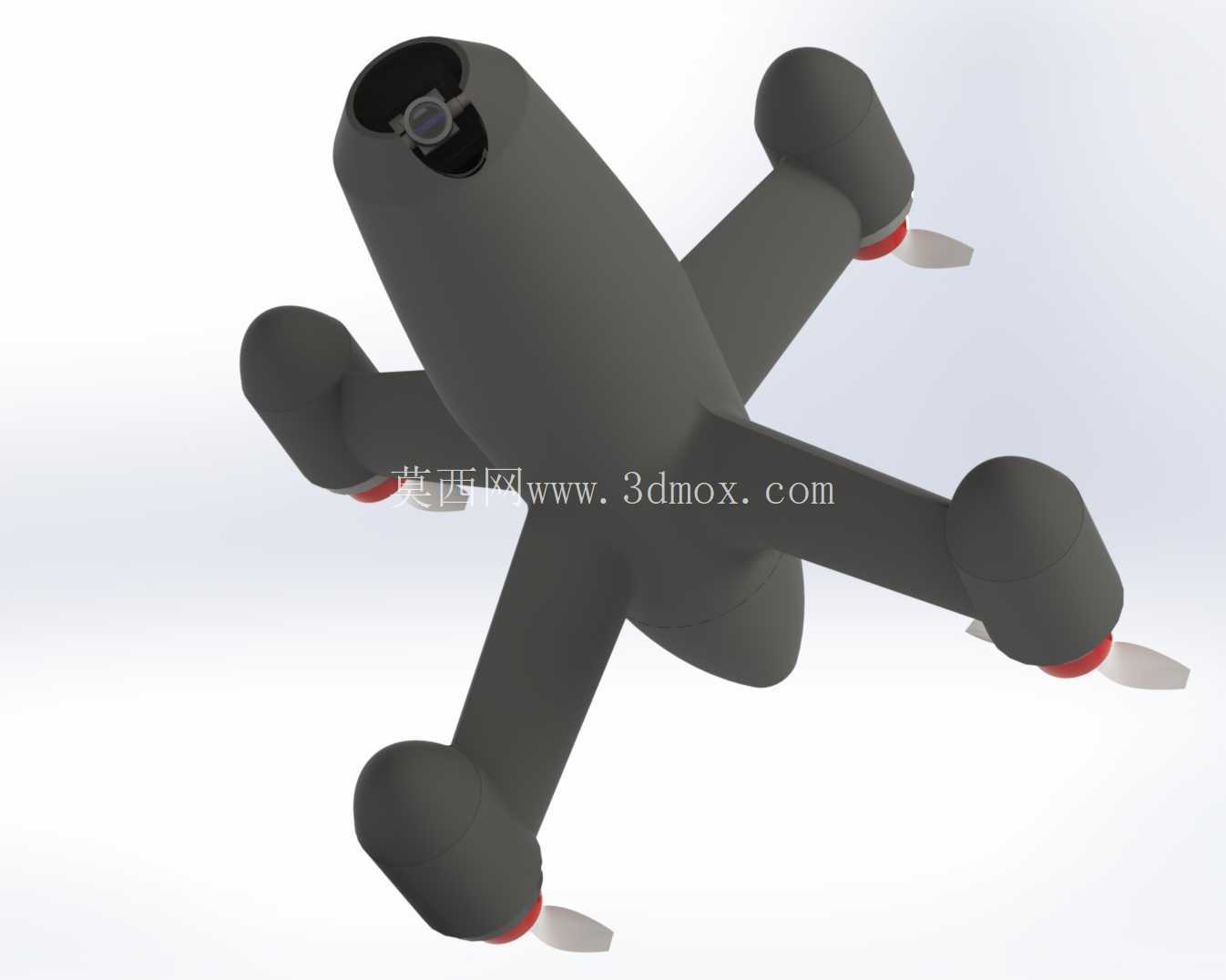

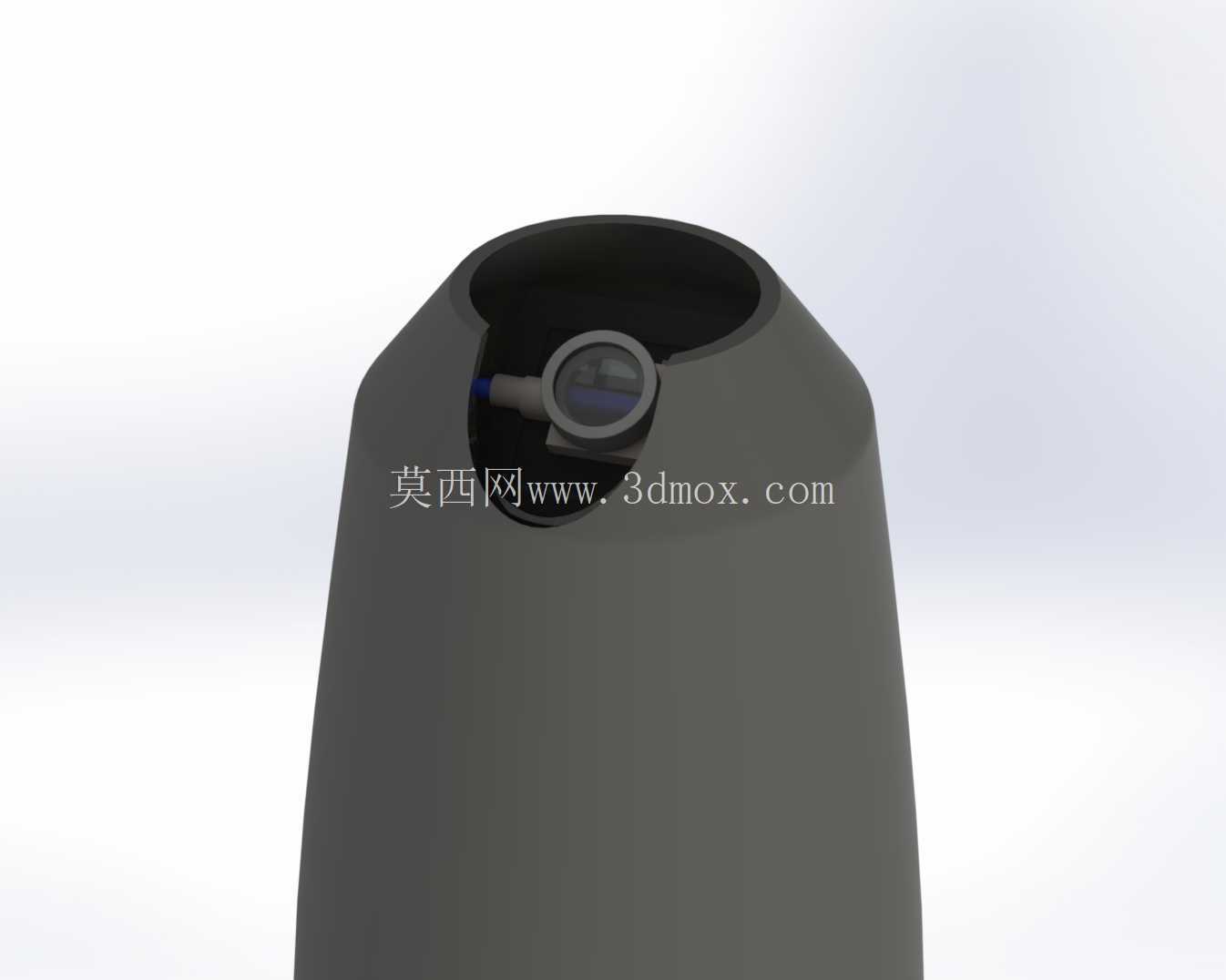

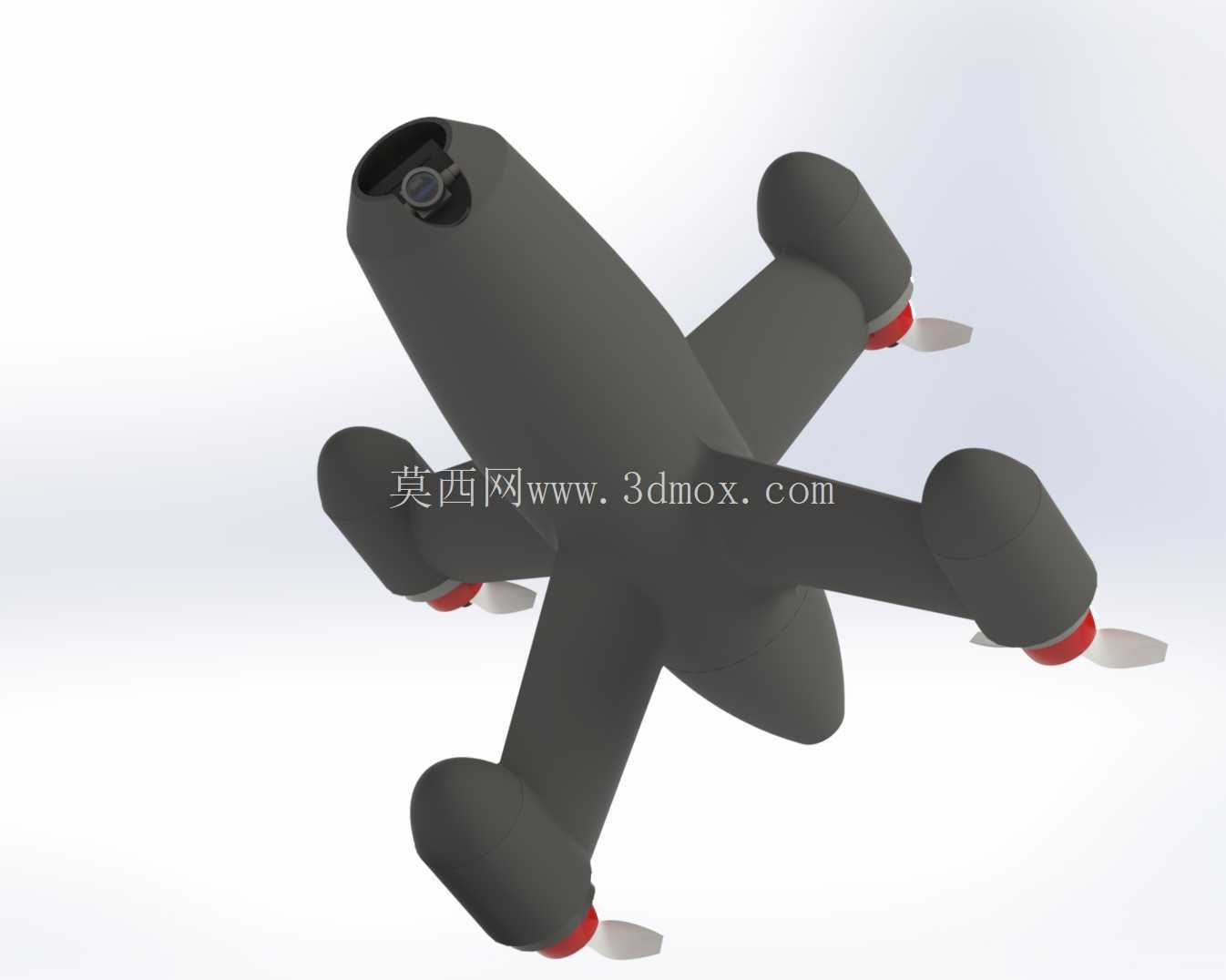

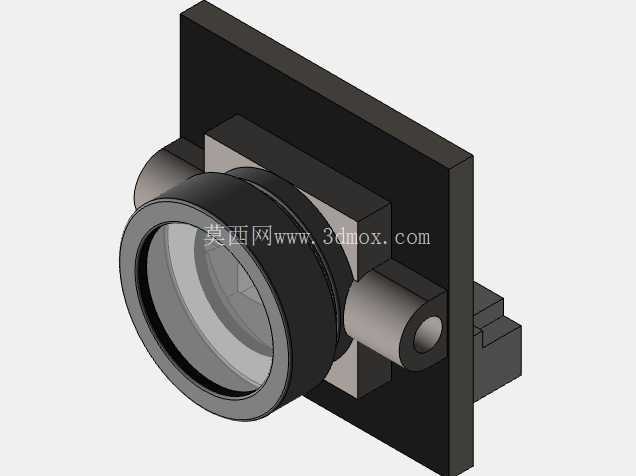

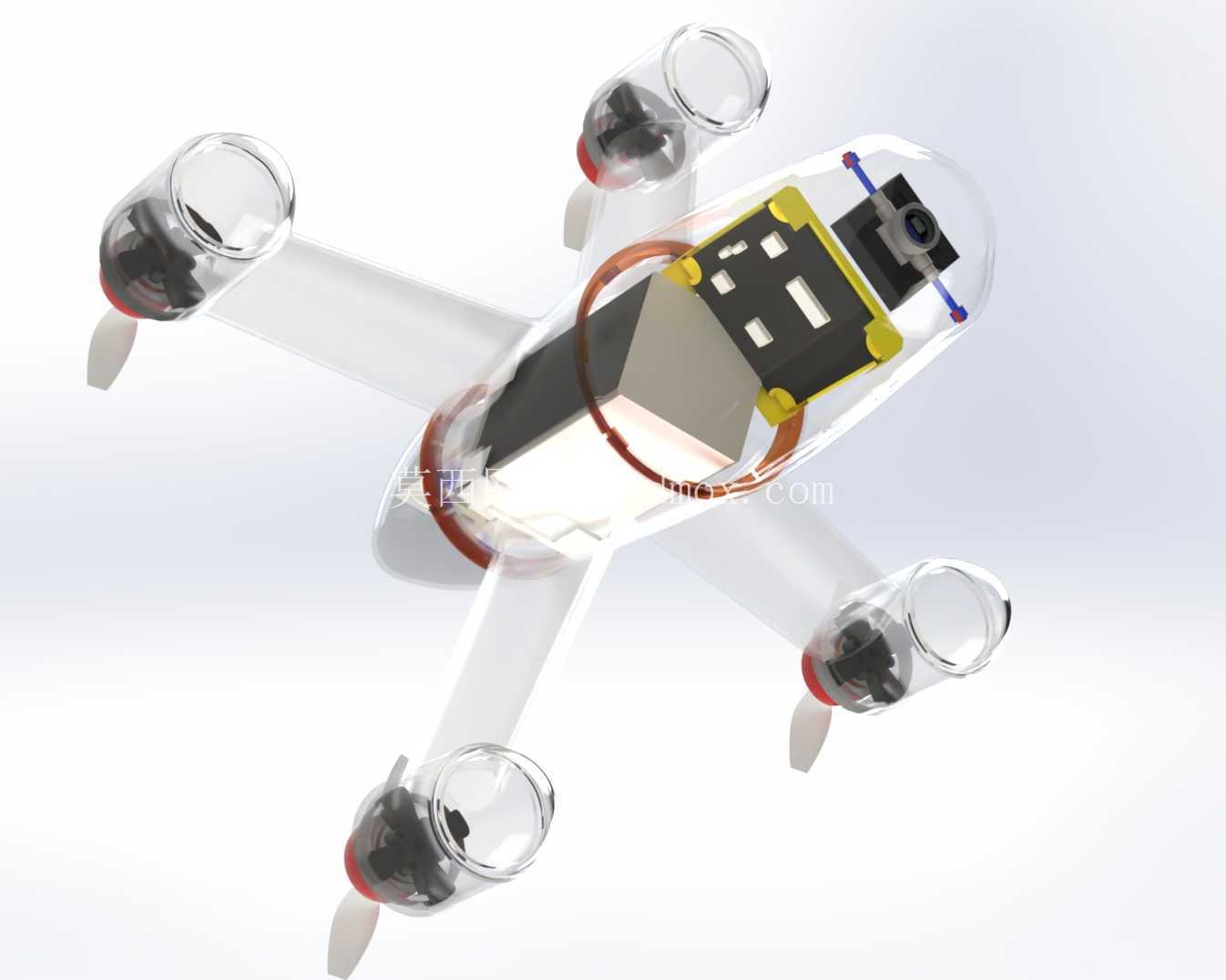

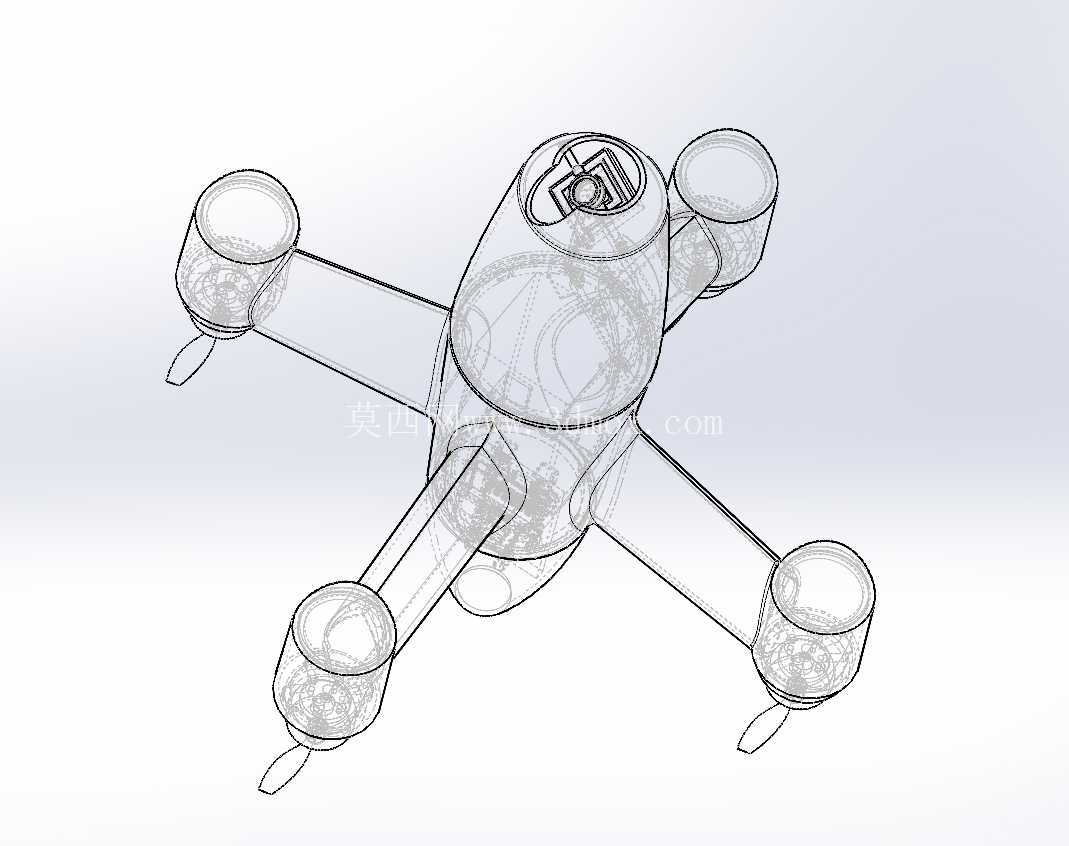

这款四旋翼飞行器的结构设计，首先围绕低空近距作业的实际需求展开，在日常的电力巡线、园区安防、小范围航测场景里，这类设备需要在狭窄楼宇间隙、林区树冠层下方灵活穿行，因此整体布局没有采用大轴距的测绘机方案，而是将四个机臂以中心舱体为核心呈X型对称排布，每个机臂末端的动力舱预留了桨叶旋转的安全间隙，避免相邻桨叶在飞行姿态调整时发生干涉。中心舱体的前端预留了航拍摄像头的安装位，镜头视场角范围内没有任何结构遮挡，能够满足正射、前斜视角的拍摄需求，舱体内部做了分层安装筋位，上层可以放置飞控主板与GPS模块，下层预留电池仓空间，重心刚好落在整机几何中心的垂直轴线上，减少飞行过程中的配平调整工作量。

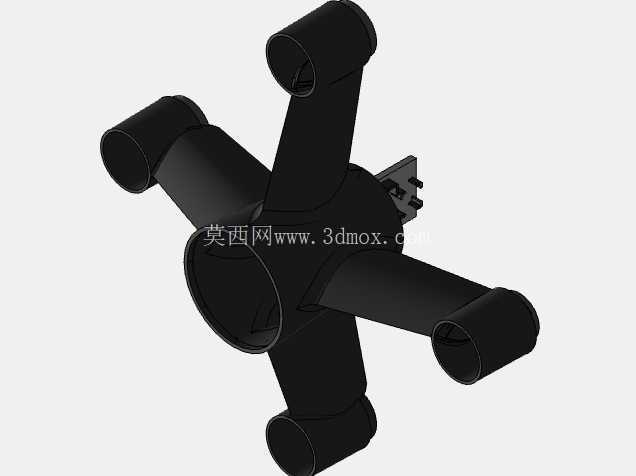

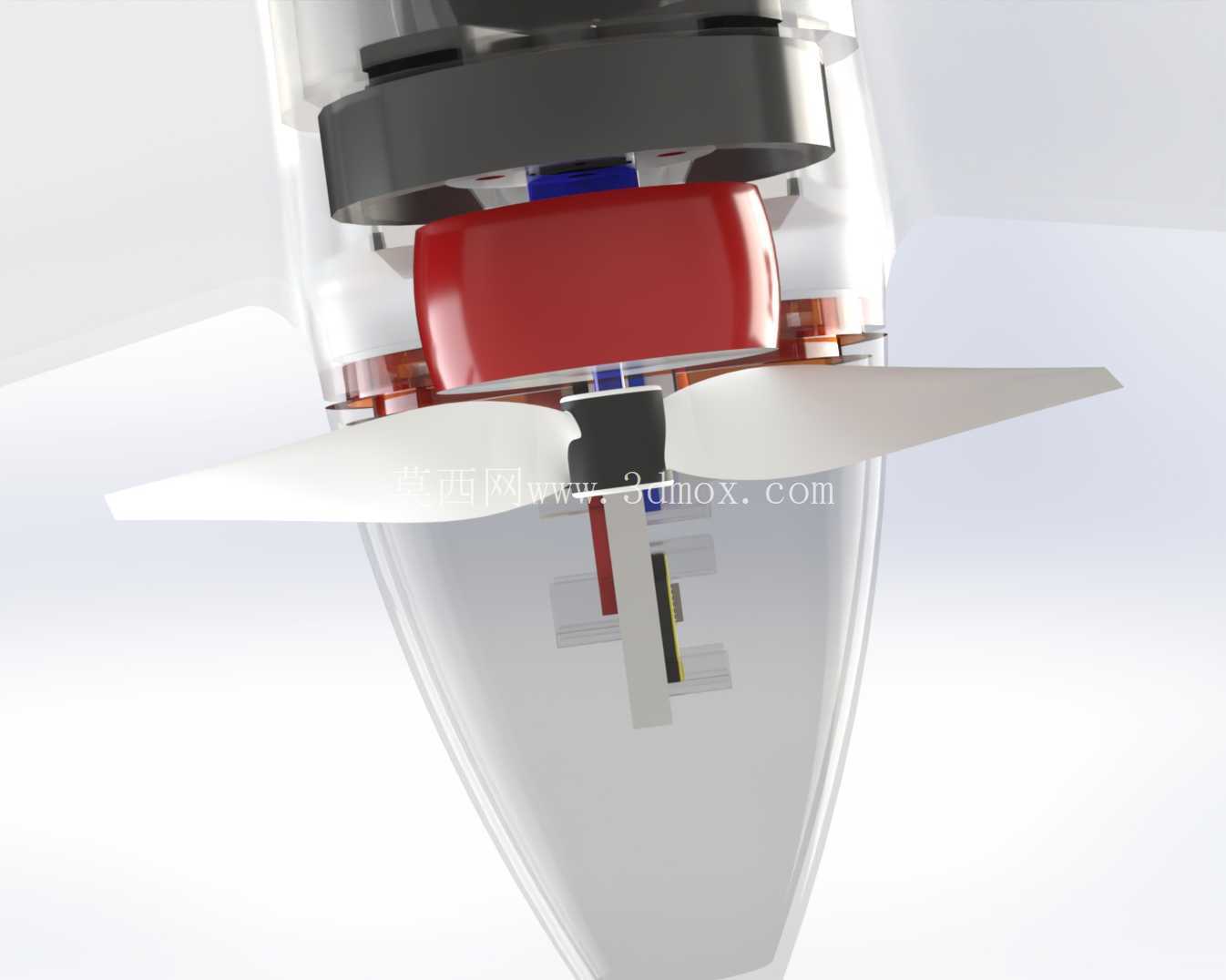

从结构强度角度考虑，机臂与中心舱的连接位置做了圆弧过渡处理，没有出现直角应力集中区域，日常起降、低空遇到紊流冲击时，连接位置的应力能够顺着圆弧面均匀分散，不会出现局部断裂的问题。每个机臂末端的动力安装座做了下沉式设计，电机安装面与机臂主体存在高度差，既能够让螺旋桨的下洗气流顺畅通过，不会被机臂结构遮挡损失升力，也能在轻微触地碰撞时先由动力座边缘承接冲击力，避免电机轴直接受撞击变形。起落部分没有采用额外的外置脚架结构，而是将机臂下侧的凸起结构作为起降支撑点，既减轻了整机自重，也减少了飞行过程中的风阻面积，在室内、狭小空间作业时不会因为外置脚架剐蹭到周边障碍物。

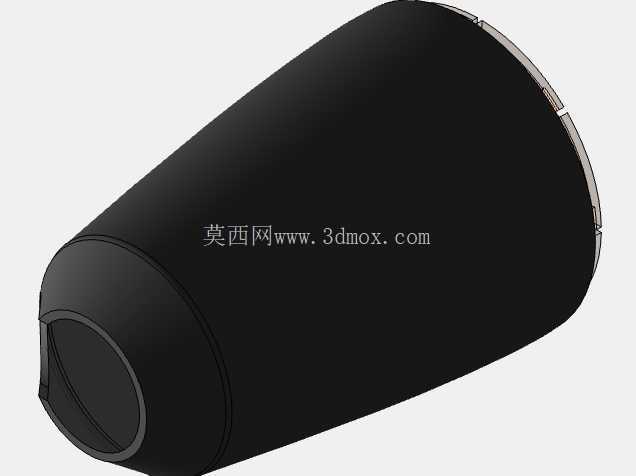

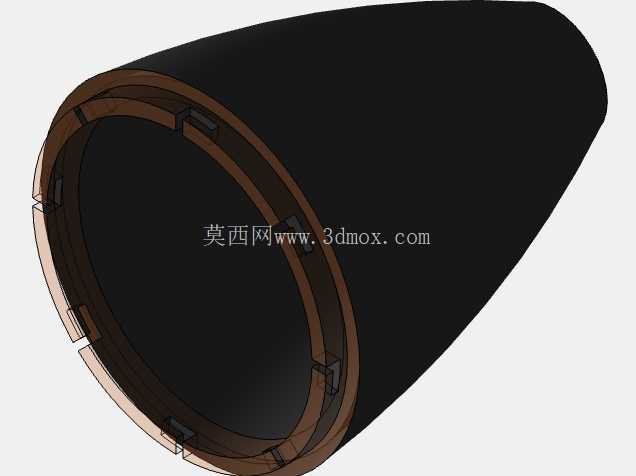

设计过程中针对安装边界做了反复校核，螺旋桨旋转形成的圆周面与中心舱体的最小安全距离控制在合理范围，即使桨叶在高速旋转时出现小幅形变，也不会剐蹭到舱体外壳。中心舱的外壳做了流线型修型，从前端摄像头位置到尾部电池仓位置的曲面过渡顺滑，飞行时前方来流能够顺着曲面流向机臂间隙，不会在舱体尾部形成乱流影响飞行稳定性。舱体侧面预留了散热格栅的位置，对应内部飞控、电调的发热区域，飞行过程中自然进入的气流能够带走设备工作产生的热量，不需要额外加装散热风扇增加重量与故障点。

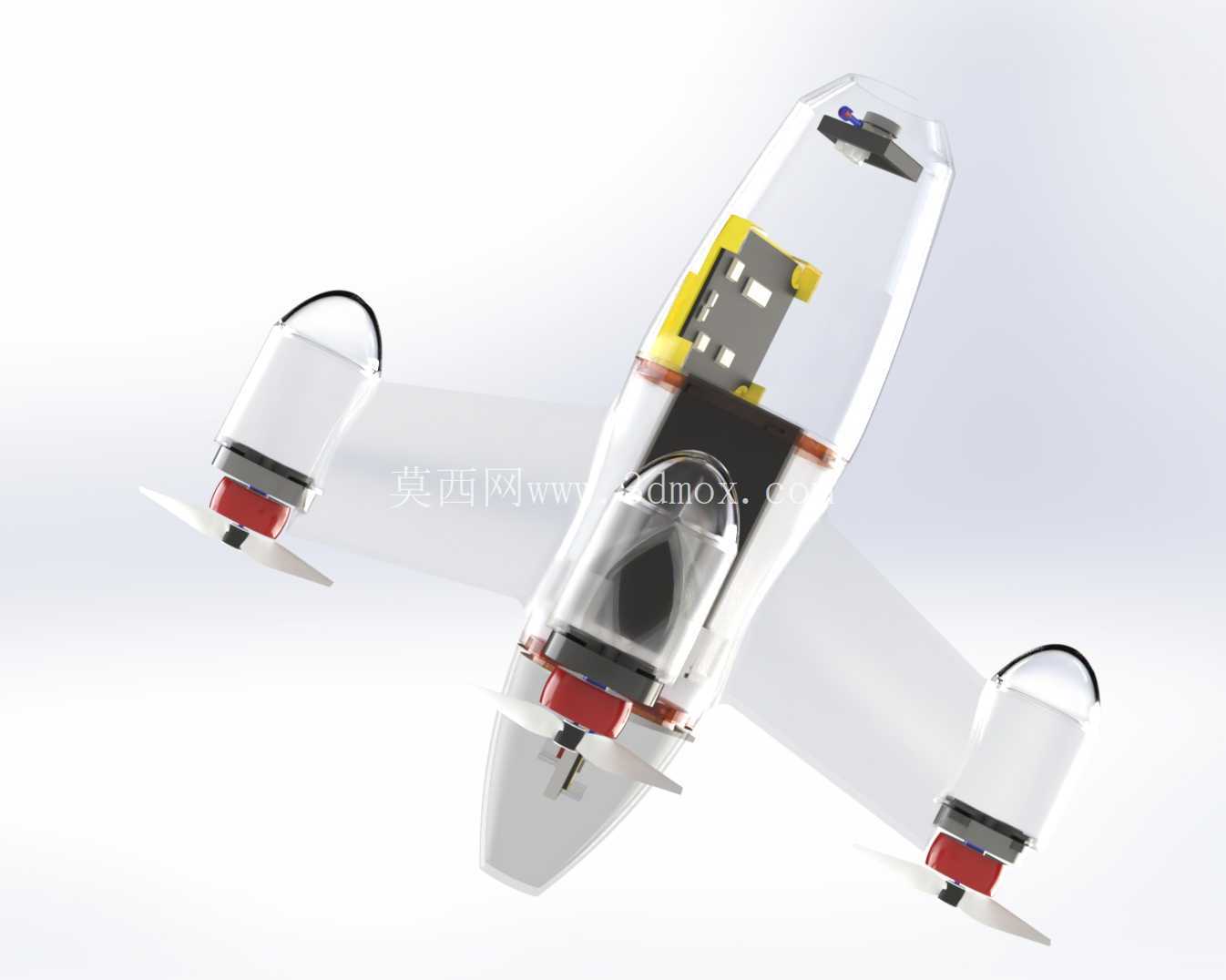

在实际功能适配层面，这款结构能够兼容常用的轻量化航电设备，飞控安装位的固定孔位按照通用标准设计，不需要额外做转接件就能完成装配，电池仓的尺寸预留了不同容量电池的适配空间，可以根据作业航程需求选择对应规格的电池，不需要修改舱体结构。机臂的内部走线路径做了中空设计，电调与电机的连接线可以从机臂内部穿行到中心舱，既避免了线缆外露在飞行过程中被气流吹动产生晃动，也减少了线缆对下洗气流的干扰，同时能降低线缆被外物剐蹭破损的概率。

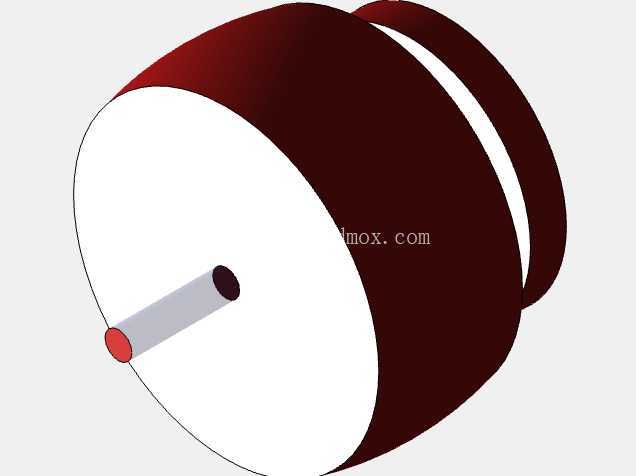

针对日常作业的维护需求，中心舱的上盖采用快拆结构设计，不需要完全拆解整机就能完成飞控参数调试、电池更换等操作，机臂与中心舱的连接位置做了定位止口，装配时不需要反复调整对位就能保证四个机臂的角度一致，减少装配过程中的角度误差带来的飞行姿态偏移问题。每个动力座的电机安装孔位做了通用化设计，能够适配不同KV值的无刷电机，作业人员可以根据载重需求、飞行速度需求更换对应动力配置，不需要重新加工机臂结构。

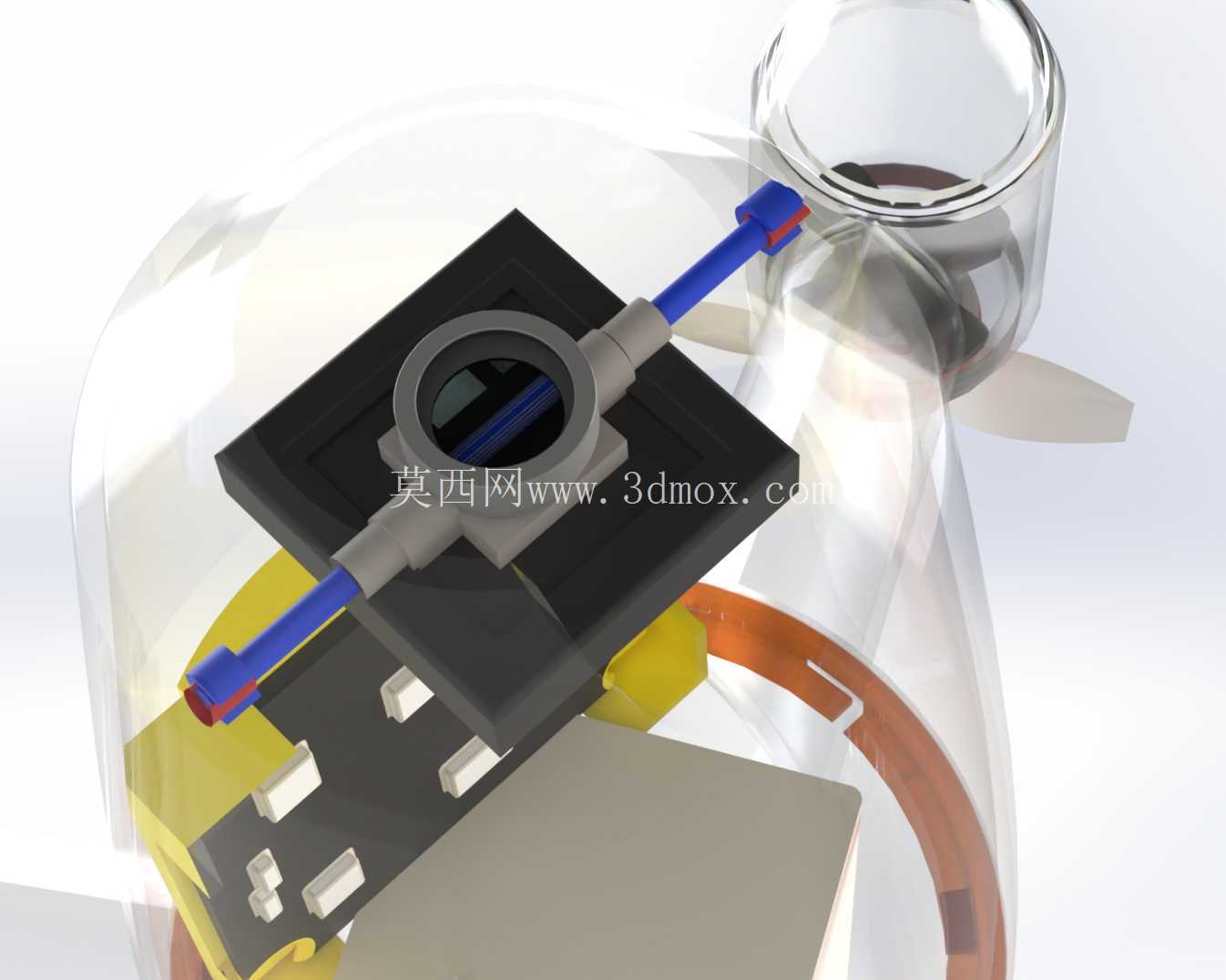

从气动布局的细节来看，四个旋翼的旋转平面处于同一水平高度，飞行过程中各个旋翼产生的下洗气流不会相互干扰，在做悬停、偏航、俯仰等动作时，飞控的动力调整响应会更加线性，不会因为气流扰动出现姿态突变。中心舱前端的摄像头安装位做了角度微调空间，能够根据作业需求调整镜头俯仰角度，既可以水平向前拍摄巡查画面，也能向下倾斜拍摄地面目标，不需要额外加装复杂的云台结构就能满足大部分常规作业的拍摄需求，进一步控制整机的重量与结构复杂度。
