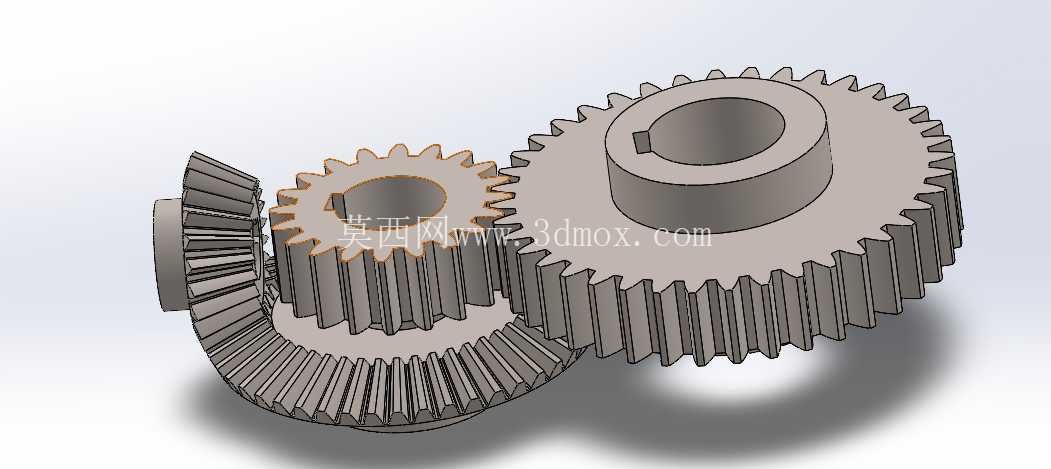

锥齿轮与正齿轮组合传动结构设计

　　从实际使用的角度出发，这套组合结构首先解决了单一种类齿轮无法同时满足传动方向转换与多档位转速匹配的问题：其中锥齿轮副负责实现相交轴之间的动力传递，通常用于将输入轴的回转运动转换为垂直方向输出轴的运动，适配设备内部动力源与执行端布局方向不一致的安装需求；而正齿轮组则负责平行轴之间的动力传递，通过不同齿数的齿轮配对，实现转速的升高或降低，匹配执行端所需的工作转速，同时完成扭矩的对应转换——当小齿轮带动大齿轮时，输出端转速降低、扭矩增大，适合重载低速的工作场景，当大齿轮带动小齿轮时，输出端转速升高、扭矩减小，适合高速轻载的工况。在各类需要改变传动方向、匹配转速与扭矩输出的机械结构中，齿轮传动始终是应用最广泛的动力传递形式之一，这套锥齿轮与正齿轮组合的传动结构，覆盖了相交轴传动与平行轴传动两类常见的传动场景，能够在紧凑的安装空间内完成动力的转向、变速与扭矩分配，常见于小型机床进给机构、轻工设备传动箱、自动化输送线的动力转接单元等场景。

　　在设计思路上，这套结构首先对齿轮的啮合参数做了统一匹配，锥齿轮的模数、压力角与配对齿轮完全契合，保证啮合过程中齿面接触均匀，避免出现偏载、卡滞的问题；正齿轮组同样采用统一的模数与压力角设计，齿宽根据传递扭矩的大小做了对应设置，保证齿根弯曲强度与齿面接触强度满足额定负载下的使用需求，避免长期运转过程中出现断齿、齿面过度磨损的问题。齿轮的轮毂部分做了适配安装的轴孔与键槽设计，轴孔尺寸与常用的标准传动轴直径匹配，键槽采用普通平键的标准尺寸，能够直接与对应规格的传动轴配合，通过平键传递扭矩，不需要额外做定制化的轴类适配，降低了整套结构的安装适配成本。

　　从安装边界来看，整套齿轮组合的轴向与径向尺寸都做了紧凑化设计，锥齿轮的安装距经过精准核算，保证两锥齿轮的节锥顶点重合，避免啮合间隙过大或过小带来的冲击、噪音问题；正齿轮的中心距严格按照配对齿轮的分度圆直径计算，保证齿侧间隙处于合理范围，既能够补偿热膨胀带来的尺寸变化，容纳润滑油脂，又不会因为间隙过大导致传动过程中出现回差，影响传动精度。齿轮的齿顶圆、齿根圆尺寸都预留了足够的安全间隙，安装时不会与周边的箱体、支撑结构发生干涉，适合集成到空间受限的设备传动腔体内。

　　在实际运转过程中，这套组合结构能够实现动力从输入到输出的平稳传递，锥齿轮的齿线为直齿形式，加工难度低，装配调整方便，适合中低速、中等负载的传动场景；正齿轮同样采用直齿设计，轴向力小，支撑轴承只需要承受径向载荷，降低了轴承选型与支撑结构的设计难度。整套结构的啮合关系直观，既可以作为机械原理教学的演示模型，帮助从业者理解不同类型齿轮的啮合特性、传动比计算逻辑、扭矩与转速的转换关系，也可以作为小型传动装置的设计参考，直接提取齿轮参数、安装尺寸用于实际设备的传动系统开发，减少重复设计的工作量。在结构细节上，每个齿轮的轮毂都做了合理的凸台设计，既能够保证齿轮与轴配合的长度，提升连接的可靠性，又不会因为轮毂过长导致整体重量不必要的增加，齿轮的端面与齿面的过渡区域做了倒角处理，避免装配过程中锐边划伤操作人员，同时也能够去除加工过程中产生的毛刺，防止运转过程中毛刺脱落进入啮合区域造成齿面损伤。
