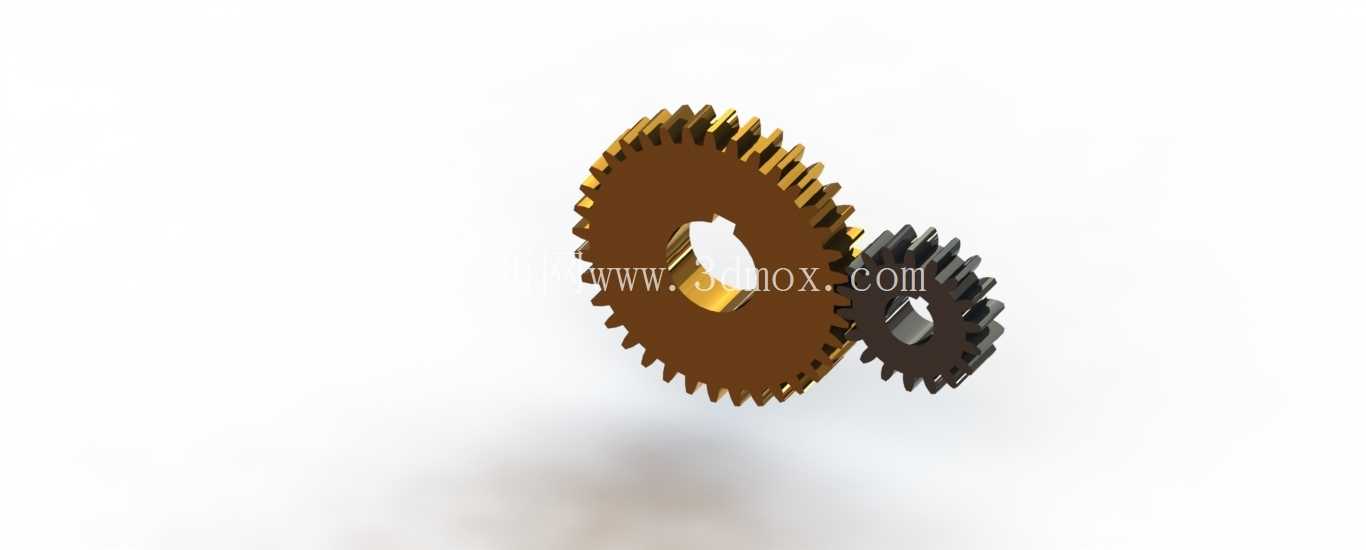

啮合式传动正齿轮组三维结构设计

　　这套啮合正齿轮组的设计，最初是针对小型输送线的动力传递需求展开的，在轻工包装、小型自动化装配工位的传动链路里，这类直齿圆柱齿轮的应用占比不低，相比斜齿轮它没有轴向力，安装调试的容错空间更大，对支撑轴承的选型要求也更宽松，很适合中低速、载荷平稳的传动场景。设计时最先敲定的是齿廓参数，采用标准渐开线齿形，压力角取通用的20°，齿顶高系数取1，顶隙系数0.25，保证啮合时的重合度处于合理区间，避免传动过程中出现卡滞、冲击过大的问题。

　　两个齿轮的齿数差经过匹配计算，既满足预设的传动比要求，也不会因为齿数差过小导致根切风险，大齿轮的轮毂位置做了加厚处理，中心孔预留了键槽安装位，能和常用的平键规格匹配，直接和传动轴配合传递扭矩，不需要额外做转接结构。小齿轮的齿宽比大齿轮略宽2mm，这是考虑到装配时的轴向窜动余量，就算安装时有轻微的轴向偏移，也能保证两个齿轮的啮合齿面完全接触，不会出现局部受力过载的情况。从安装边界来看，两个齿轮的中心距是按照标准中心距计算确定的，装配时只需要保证两根传动轴的平行度公差在0.02mm以内，就能实现顺畅啮合，不需要做变位修正，对加工精度的要求比较友好，普通的滚齿加工就能满足精度需求，不需要上磨齿工序，能有效控制加工成本。

　　齿面的受力方向是沿着齿轮径向的，运转时不会产生额外的轴向分力，所以支撑端只需要选用深沟球轴承就能满足承载要求，不需要搭配角接触轴承或者推力轴承，简化了整个传动座的结构设计。在实际应用场景里，这类齿轮组常被用在小型设备的动力输入端，比如小型传送带的驱动辊传动、桌面级自动化设备的工位切换传动，还有一些小型工装的动力传递链路，它的传动效率比蜗轮蜗杆结构高，维护也更简单，日常只需要定期涂抹润滑脂就能保证长期稳定运转，不需要频繁更换易损件。设计过程中特意对齿根位置做了圆角过渡处理，避免应力集中导致的断齿问题，就算是短时过载1.2倍额定载荷，齿根的应力值也处于材料许用应力范围内，能应对生产线偶尔出现的卡料冲击工况。

　　齿轮的端面没有做多余的减重孔设计，是考虑到这类小尺寸齿轮本身重量就很轻，减重带来的收益不明显，反而会增加加工工序，实心结构的轮毂刚性更好，长期运转不会出现轮毂变形的问题。安装时需要注意，两个齿轮的啮合侧隙要控制在0.05-0.1mm之间，侧隙过小会导致运转时卡滞、发热严重，侧隙过大则会出现传动回程误差，影响工位定位的精度，尤其是在需要正反转切换的传动场景里，侧隙的控制直接影响传动精度。这套齿轮的外形没有做特殊的异形处理，所有结构都是回转体特征，不管是数控加工还是3D打印打样，都能快速制作出样件，方便前期做传动测试，验证传动比和载荷能力是否符合设计预期。在传动系统的布局里，这类正齿轮通常是作为第一级减速结构，把电机输出的高转速降低到合适的区间，再传递给后续的执行机构，因为直齿轮的加工和装配难度低，很多入门级的机械传动设计都会优先选用这类结构，降低整体的设计和制造成本，同时也能保证足够的传动可靠性。
