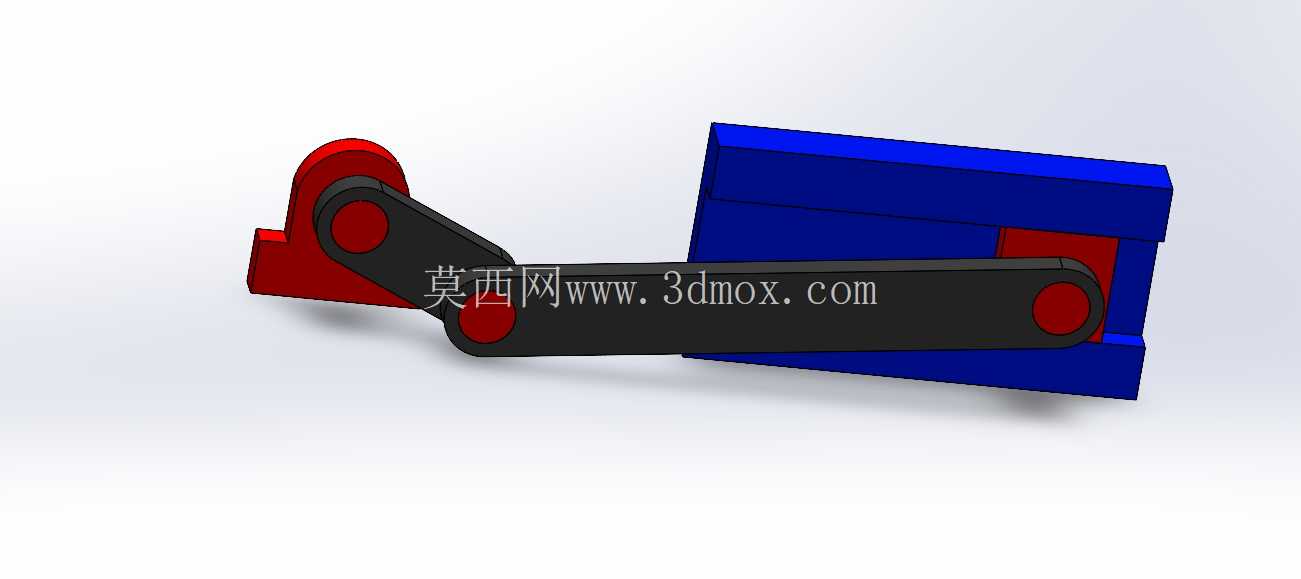

曲柄滑块运动机构结构设计

　　曲柄端设置有固定铰接转轴，作为整个机构的旋转动力输入点，转轴与连杆端的铰接孔采用间隙配合设计，预留了足够的转动余量，避免运动过程中出现卡滞；连杆作为力传递的中间载体，两端分别与曲柄偏心销、滑块铰接点做刚性连接，杆身做了等强度截面设计，在保证传动刚度的前提下尽可能降低自身重量，减少高速运动时的惯性冲击。滑块部分采用矩形截面设计，与外部导向槽的配合面预留了合理的滑动间隙，既可以保证直线运动的导向精度，又能避免加工误差导致的运动憋劲，滑块的行程长度完全由曲柄的偏心距决定，设计时可以根据实际需要的直线运动行程，调整曲柄偏心销的回转半径，无需改动连杆与滑块的主体结构，具备很强的参数适配性。在各类需要实现旋转运动与直线往复运动转换的机械场景中，滑块类传动结构是应用最为广泛的基础机构单元之一，这套曲柄滑块结构的设计核心，就是通过刚性连杆的铰接传动，将输入端的连续圆周转动，平稳转化为滑块端沿固定导轨方向的直线往复动作，其运动逻辑与内燃机活塞、冲压设备工作端、自动化送料推杆的传动逻辑完全一致，是机械传动领域最经典的基础构型之一。从结构组成来看，整套机构分为三个核心功能段：输入端的曲柄转盘、中间的传动连杆、输出端的滑动块与配套导向槽。

　　从实际应用场景来看，这类结构可以直接适配在小型冲压设备的工作端驱动、自动化生产线的短距离物料推送、内燃机的活塞动力转换、计量泵的柱塞驱动等场景中，不同场景下只需要调整各部件的材质与配合精度即可：比如高速工况下可以将铰接位置替换为轴承连接，降低摩擦损耗；重载工况下可以加大连杆截面尺寸、提升滑块导向面的接触长度，提升整体承载能力。在安装边界上，整套机构只需要固定曲柄端的旋转支座、以及滑块的导向槽两个安装基准，两个基准之间的相对位置需要严格保证平行度与同轴度误差在允许范围内，否则会在运动过程中产生额外的侧向力，加剧导向面与铰接点的磨损。

　　设计过程中需要重点校核连杆的两个极限位置：当曲柄与连杆处于共线状态时，滑块分别处于行程的两个端点，此时需要确认机构不存在死点卡滞的问题，若作为从动端使用需要额外添加飞轮结构来跨越死点位置，保证运动的连续性；同时需要核算运动过程中连杆与周边结构的运动包络，避免在曲柄整周转动时出现结构干涉。导向槽的长度设计需要比滑块的最大行程多出至少10%的余量，防止加工与装配误差导致滑块脱出导向范围，铰接点的销轴需要做轴向限位设计，避免高速往复运动时销轴窜动脱落。

　　这套结构的运动特性非常明确，滑块在行程两端的运动速度为零，加速度达到最大值，在行程中点位置速度达到峰值，这种运动特性刚好匹配很多需要在端点位置保持停留、中间段快速移动的工况需求，设计时可以根据速度特性曲线匹配对应的驱动电机转速，让整套机构的运行平稳性达到最优。不同于齿轮、带轮这类定传动比的传动部件，曲柄滑块结构可以通过调整曲柄长度、连杆长度的比例，灵活调整滑块的运动速度曲线与行程范围，不需要更换整套传动系统，在非标自动化设备的设计中，这类基础机构的复用率极高，只需要根据实际安装空间调整各部件的尺寸比例，就可以快速适配不同的设备需求，大幅缩短非标结构的设计周期。在建模过程中，各铰接位置的配合关系采用同轴心配合加限位角度配合，完全还原真实的运动约束，可以直接用于运动仿真分析，验证不同转速下滑块的运动参数、铰接点的受力变化，为后续的结构强度校核提供准确的载荷数据。
