家用次世代游戏主机及配套手柄结构设计

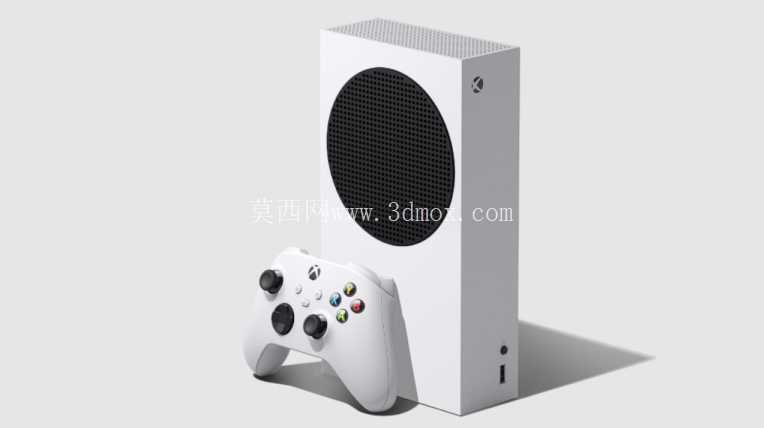

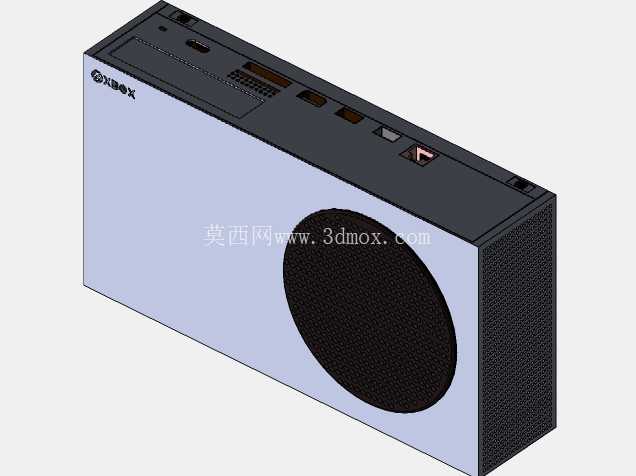

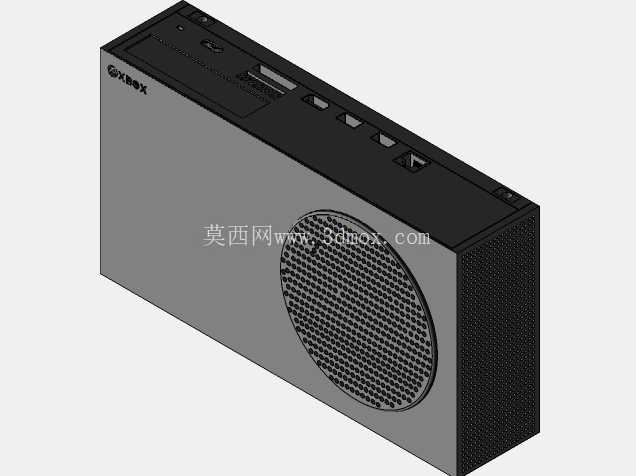

　　本次建模的家用游戏主机采用立式长方体布局，整机高度控制在275mm左右，宽度151mm，纵深65mm，这个尺寸设计充分考虑了电视柜、桌面置物架的常规层板间距，立式放置时占用桌面投影面积仅为0.0098㎡，相比卧式主机能节省近60%的桌面横向空间，适配多数小户型用户的桌面摆放需求。主机正面采用大尺寸圆形散热格栅设计，格栅开孔率控制在62%，配合内部轴向风扇形成垂直风道，进风区域设置在主机底部的垫高支脚间隙，支脚高度为8mm，能够保证桌面放置时底部进风通道不被遮挡，避免软质桌面比如布艺桌垫堵塞进风口的问题。

　　主机侧面设置了USB-A接口、配对按键与以太网接口，接口位置距离底部支撑面12mm，插拔线材时不会与桌面产生干涉，配套的HDMI输出接口、电源接口设置在主机背面下方，走线时可以顺着桌面边缘自然下垂，不会出现线材弯折半径过小的问题。配套的无线手柄采用人体工学曲面握把设计，握把处的曲面弧度贴合成年人手掌自然握持时的指骨弯曲角度，握把最粗处直径为36mm，表面做了细微的磨砂纹理处理，长时间握持时不易打滑，手柄正面的按键布局遵循通用游戏控制器的操作逻辑，左摇杆与十字键设置在左侧区域，右摇杆与功能按键设置在右侧区域，肩键与扳机键设置在手柄顶部，扳机键的按压行程为6mm，带有线性阻尼反馈，能够适配不同类型游戏的操作需求。

　　建模过程中对主机的内部堆叠空间做了预留，主板、散热模块、电源模块、存储模块的安装位置都做了对应的安装柱定位，安装柱的高度统一为4mm，柱体直径3mm，带有M2螺丝孔位，能够满足PCB板的固定需求，主机外壳的壁厚设置为2.2mm，外壳拼接处采用卡扣加螺丝的双重固定结构，卡扣的扣合量为0.8mm，既能够保证外壳拼接的紧密性，也方便后期拆解维护。手柄的内部结构同样做了分层设计，电池仓设置在握把内部，能够容纳两节AA电池或者配套的充电电池，电池仓盖采用滑扣结构固定，滑扣的行程为5mm，开合时不需要额外工具，手柄的按键帽与内部微动开关的间隙控制在0.3mm，既不会出现按键卡滞的问题，也不会因为间隙过大产生晃动异响。

　　从实际应用场景来看，这类主机主要面向家庭客厅娱乐、个人桌面游戏场景，建模时充分考虑了日常使用中的磕碰防护，主机的四个边角都做了R3的圆角过渡，避免尖锐边角在搬运、摆放过程中磕碰掉漆或者划伤桌面，手柄的握把边缘同样做了圆角处理，握持时不会硌手。在结构设计阶段，还对主机的重心位置做了优化，整机重心落在主机底部中心位置，立式放置时的倾斜稳定角达到28度，日常轻微触碰不会出现倾倒的问题，不需要额外的固定支架。主机顶部的散热出风口采用格栅斜向设计，格栅叶片倾斜角度为45度，出风方向朝向斜上方，不会直吹到坐在主机正前方的用户，同时也能避免异物从顶部直接掉入主机内部。手柄的摇杆帽采用可拆卸设计，帽体与摇杆柱的配合过盈量为0.1mm，用户可以根据使用习惯更换不同高度的摇杆帽，适配不同的操作手感需求。
