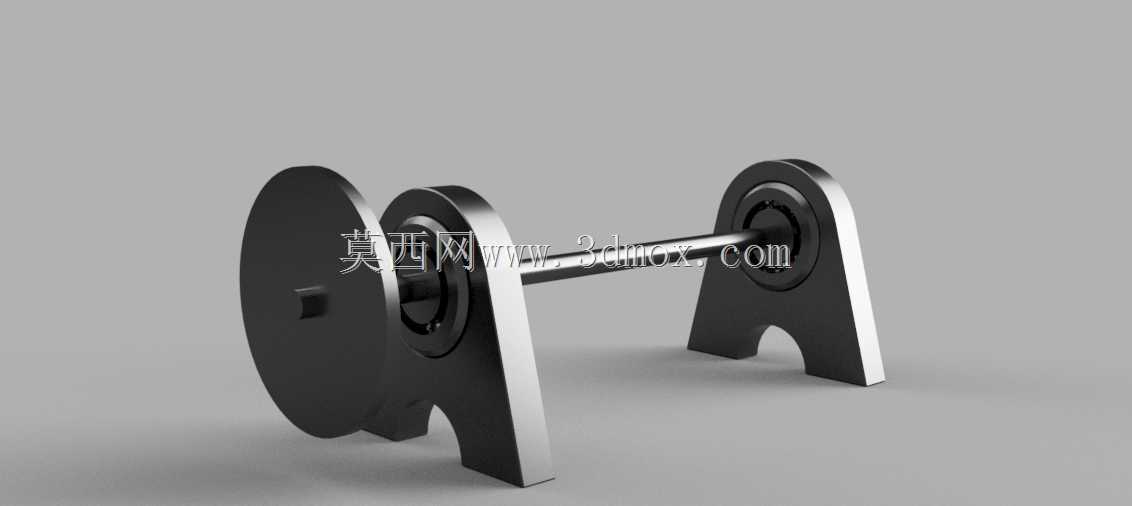

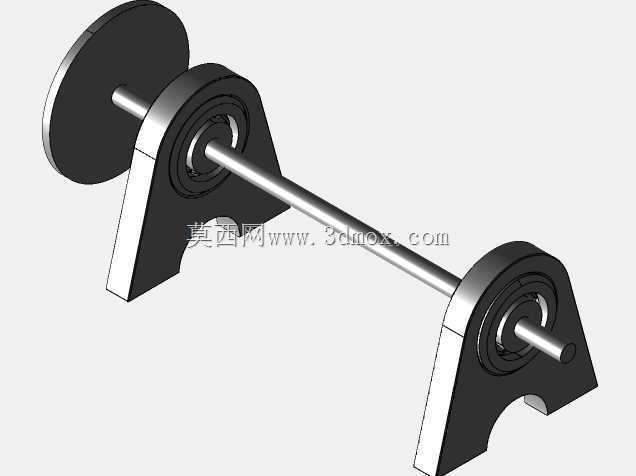

双滚珠轴承支撑式传动杆结构设计

项目分类:通用机械零部件 发布时间:2024-08-27 ID:769489
  • 双滚珠轴承支撑式传动杆结构设计
  • 双滚珠轴承支撑式传动杆结构设计

  在中小功率旋转传动设备的结构设计环节,支撑构件的选型与布局直接决定整套传动链路的运行稳定性与服役寿命,这款双滚珠轴承支撑的杆类构件,正是针对中低载荷、高转速连续运行工况开发的核心传动支撑单元。从实际应用场景来看,这类结构广泛覆盖小型电动执行器、精密传动实验台、小型转子测试工装、低压电力设备传动模块等领域,核心作用是为旋转做功的杆体提供稳定的径向与轴向约束,抵消杆体旋转过程中产生的径向跳动与轴向窜动,避免杆体与周边固定构件发生运动干涉,同时将旋转过程中的摩擦损耗控制在极低水平。

  从功能特性层面拆解,这套结构的核心优势集中在载荷分配与摩擦控制两个维度。两个深沟球滚珠轴承分别布置在杆体的两个支撑点位,形成简支梁式的支撑布局,相比单轴承悬臂支撑结构,这种双点位支撑可以将杆体承受的径向载荷均匀分摊到两个轴承的滚动体上,避免单点载荷集中导致的轴承滚道压痕、保持架磨损过快问题。滚珠轴承的滚动摩擦特性,相比传统滑动轴套结构,能将支撑位置的摩擦系数降低70%以上,不仅可以减少传动过程中的动力损耗,还能大幅降低支撑位置的摩擦发热,适配连续长时间运行的工况需求。同时,轴承内圈与杆体采用过盈配合装配,外圈与支撑座的安装孔采用过渡配合加顶丝固定的方式,既保证了装配后的同轴度精度,也方便后期维护时的轴承拆卸更换,不需要额外定制专用拆卸工装,常规维修场景下用拉马即可完成轴承的拆装作业。

  设计思路上,这款结构优先考虑了装配公差匹配与运行冗余量的预留。杆体的两个轴承安装位做了精密的磨削加工,圆柱度公差控制在0.005mm以内,保证轴承内圈装配后不会出现偏斜,避免轴承运行时出现额外的附加载荷。两个支撑座采用对称式的拱形结构设计,底部的开口结构既可以减少支撑座的整体用料,降低构件自重,也能为杆体下方的布线、附属零件安装预留足够的空间,避免支撑结构与其他周边构件发生位置冲突。支撑座的轴承安装孔端面做了垂直度精加工,保证轴承装配后端面与杆体轴线的垂直度误差在允许范围内,防止轴承运行时出现端面摩擦。杆体的一端设计有方形的传动连接位,可以直接与带轮、叶轮、转子铁芯等做功零件进行周向固定,不需要额外加工键槽,简化了装配工序,同时方形连接位的接触面积更大,传递扭矩时的应力分布更均匀,不会出现键连接常见的应力集中导致的杆体断裂问题。

  从外形尺寸与安装边界来看,整套结构的横向总长度根据适配的转子规格做了标准化的尺寸序列,常规适配小型传动场景的型号总长度控制在120mm-180mm区间,两个支撑座的中心距根据杆体的临界转速计算结果确定,保证杆体在最高工作转速下不会达到共振转速区间,避免运行时出现剧烈振动。支撑座的底部安装面设计有两个对称的安装孔,孔距采用通用的工业安装尺寸标准,可以直接固定在厚度5mm以上的金属安装基板上,不需要额外加工定制安装转接板。杆体的最大旋转直径不超过支撑座的内档间距,安装时只需要保证安装基板的平面度公差在0.1mm/m以内,即可保证整套结构装配后的运行精度,不需要额外进行复杂的同轴度校准工作。需要注意的是,这类双轴承支撑杆结构的额定径向载荷与两个支撑点的间距成反比,实际选型应用时需要根据杆体端部挂载的零件重量、工作转速范围,核算轴承的额定动载荷是否满足使用寿命要求,避免出现过载导致的轴承提前失效。同时在装配过程中,需要在轴承内部填充适配工作温度的润滑脂,低温工况下选用低黏度润滑脂,高温工况下选用耐高温润滑脂,保证轴承滚动体与滚道之间的润滑膜连续稳定,进一步延长整套支撑结构的服役周期。
