带通风散热结构的壁挂式电气配电箱

这款壁挂式电气配电箱主要面向工业车间、商用楼宇、小型场站的低压配电回路集散控制场景，承担末端回路的过载保护、分合控制、线路转接功能，可直接嵌入墙面或挂装于承重墙体，适配交流50Hz、额定工作电压380V及以下的低压配电系统，覆盖照明回路、小型动力设备回路、弱电信号转接回路的配电需求，在民用建筑配电、小型加工车间设备配电、户外临时场站配电场景中都能适配使用。

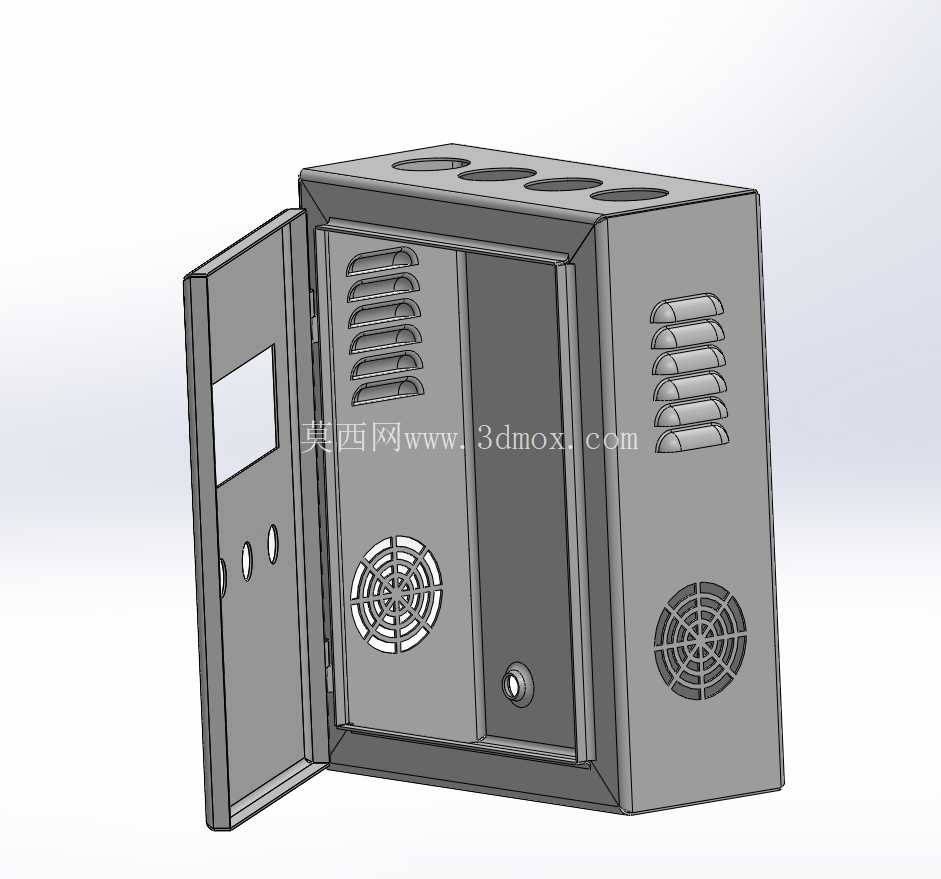

从结构设计逻辑来看，箱体采用1.2mm厚度冷轧钢板弯折成型，整体采用无外露焊点的拼接工艺，门板与箱体主体通过暗藏式合页连接，门板内侧预留密封胶条安装槽位，可根据使用场景加装发泡密封胶条，实现IP54级的防尘防水防护能力，适配多粉尘、轻度溅水的工业使用环境。箱体顶部预留4个标准穿线孔，孔位边缘做卷边钝化处理，可加装橡胶护线套，避免穿线时划伤线缆绝缘层，穿线孔位置对应箱体内部的走线槽安装位，方便上进线的线缆排布，同时箱体底部也预留了对应的下进线穿线空位，可根据现场布线方向灵活选择进线方式，无需额外现场开孔。

散热结构是这款箱体设计的核心考量点，箱体左右侧板分别冲压成型多组横向百叶通风口，通风口内侧预留防尘滤网安装卡槽，可加装尼龙防尘滤网，在保证空气流通的同时阻挡外界粉尘进入箱体内部；箱体门板下部、侧板下部各安装一组轴流风机安装位，对应位置的通风口采用格栅式防护结构，可直接适配120mm规格的标准轴流风机，当箱体内安装有发热量大的变频器、软启动器、大功率继电器等元件时，可直接加装风机形成下进上出的强制风冷风道，避免箱体内温度过高导致电气元件寿命衰减。门板上部预留一块120*80mm的透明观察窗位，可嵌入安装亚克力透明板，无需打开箱门即可观察内部仪表的显示状态、指示灯工作状态；观察窗下方预留三个按钮安装孔，孔位直径为标准22mm，可直接安装急停按钮、启停按钮、状态指示灯，无需现场二次开孔加工。

箱体内部预留了35mm标准导轨安装位，可直接卡装微型断路器、漏电保护器、继电器、端子排等标准导轨安装元件，导轨安装支架采用可上下调节的浮动结构，可根据内部元件的尺寸调整安装高度，适配不同规格的电气元件排布。箱体背部预留四个挂装固定孔，孔位采用沉孔设计，挂装后固定螺丝不会突出箱体背部，保证箱体与安装墙面贴合平整，固定孔的横向、纵向间距符合常规壁挂配电箱的安装尺寸规范，可直接替换同规格的老旧箱体，无需重新在墙面打孔，降低现场改造的施工工作量。

从安装边界来看，箱体整体宽度为400mm，高度为500mm，深度为200mm，内部有效安装深度为180mm，可容纳总宽度不超过300mm的导轨安装元件，箱门开启角度可达到120度，开启后不会遮挡内部元件的接线操作空间，箱门内侧预留了接地螺栓安装位，可通过黄绿双色接地线将箱门与箱体主体做可靠接地连接，避免箱门带电引发安全隐患。箱体门板边缘做向内弯折的翻边结构，既提升了门板的整体结构强度，避免薄钣金门板受力变形，同时翻边结构可与箱体上的密封胶条紧密贴合，提升整体防护性能。箱体表面采用静电喷塑处理，涂层厚度控制在60-80μm，具备良好的耐锈蚀、耐刮擦性能，可在-20℃到60℃的环境温度范围内长期使用，不会出现涂层脱落、壳体锈蚀的问题。

在实际选型应用中，这款箱体可根据内部元件的发热功率选择是否加装散热风机，当箱内元件总发热功率低于50W时，依靠自然通风即可满足散热需求，无需加装风机；当总发热功率在50W到200W之间时，加装单组风机即可满足散热要求；若发热功率更高，则可在两侧通风位同时加装风机，提升散热效率。箱体的锁具采用标准通用型箱锁，可根据使用场景更换为铜芯锁、通开锁或者三角锁，适配不同场景的管理权限需求，比如公共区域使用可选择三角锁方便运维人员统一管理，独立车间使用可选择铜芯锁避免无关人员随意开启。
