曳引式电梯蜗轮蜗杆驱动传动机构

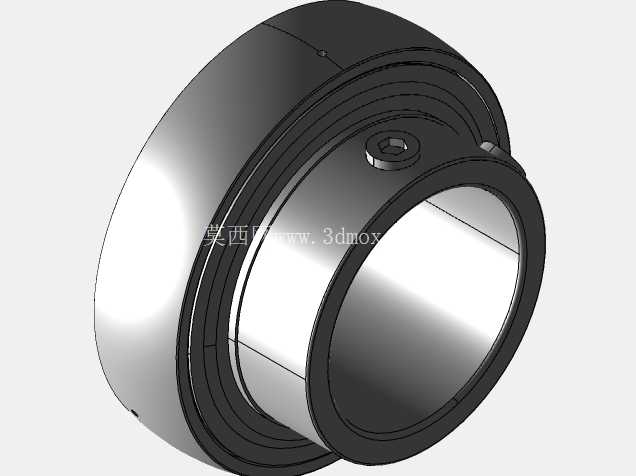

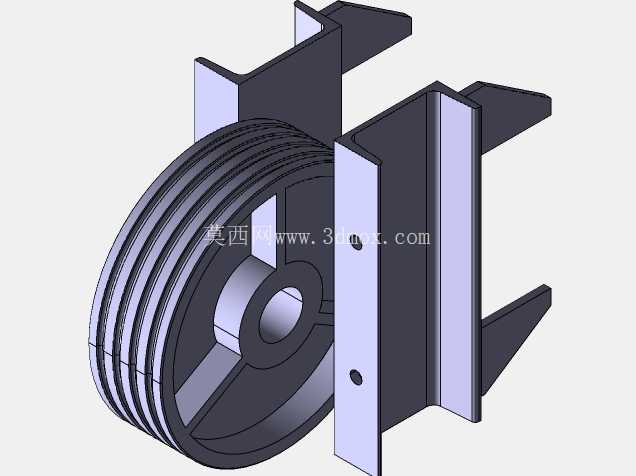

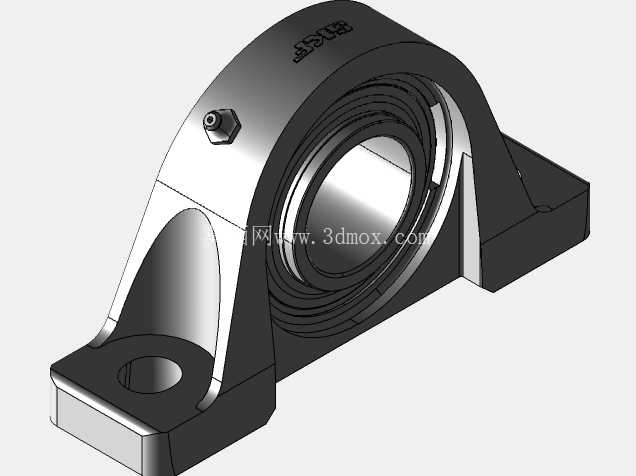

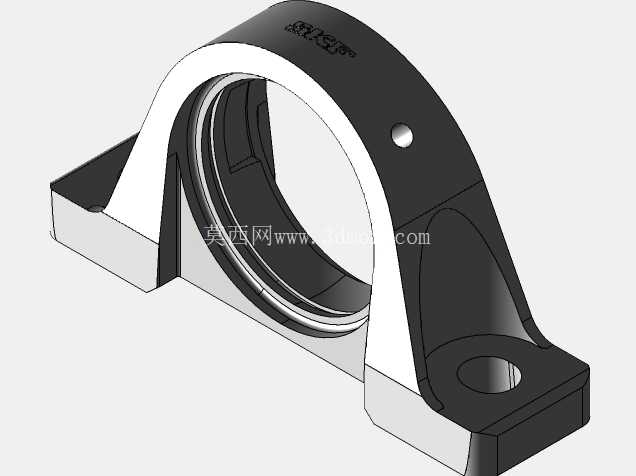

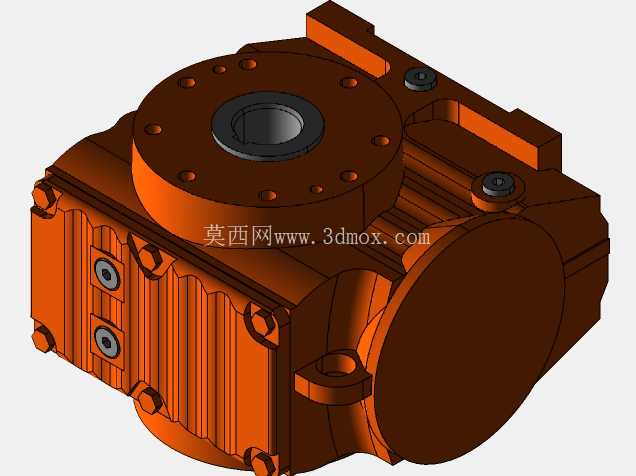

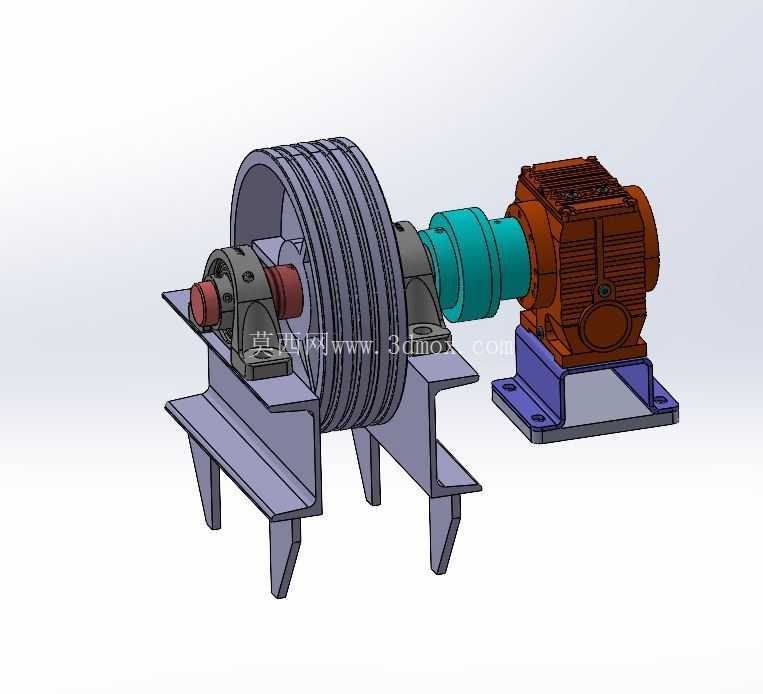

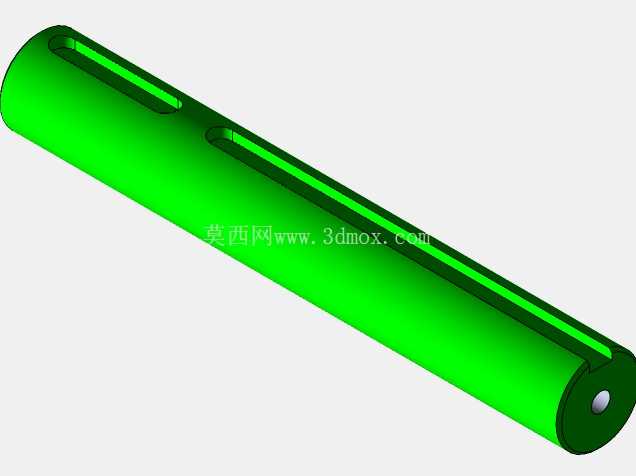

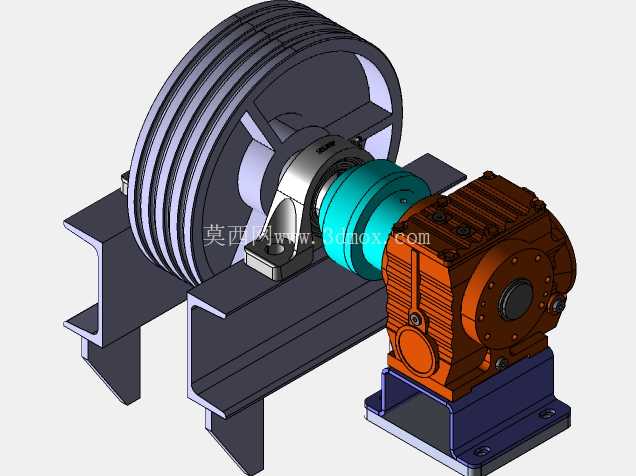

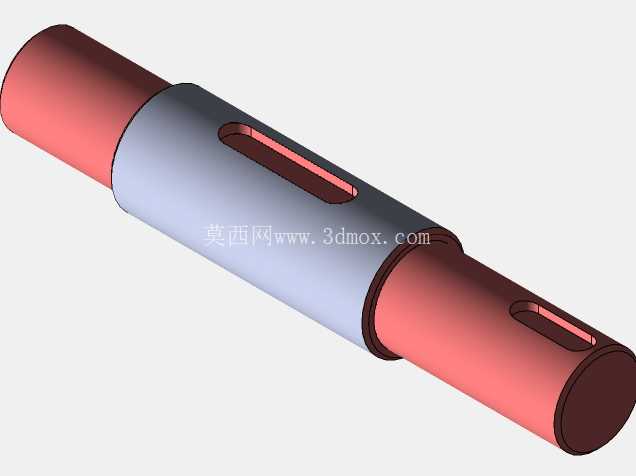

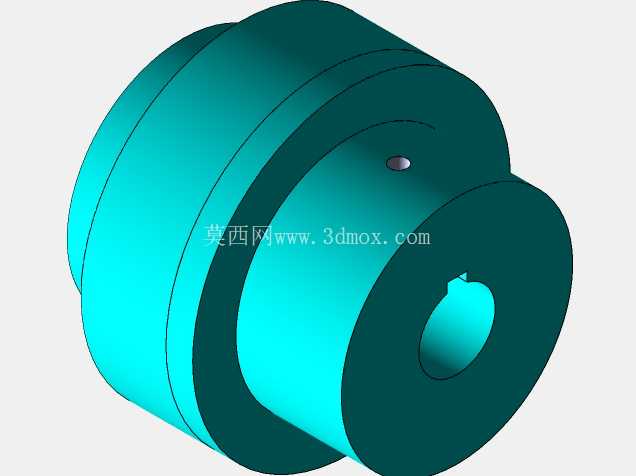

　　蜗轮蜗杆减速单元采用下置式蜗杆结构，箱体为铸铁一体铸造成型，表面设置散热筋结构，能够在长时间连续运行过程中增大散热面积，避免箱体内润滑油温度过高导致粘度下降、传动磨损加剧的问题；输出端通过刚性联轴器与曳引轮主轴连接，联轴器的弹性缓冲套可以抵消少量安装同轴度误差，减少启动、制动瞬间的刚性冲击，避免传动部件受冲击载荷出现疲劳损坏。曳引轮采用多绳槽设计，绳槽截面为适配电梯曳引钢丝绳的半圆槽型，能够保证钢丝绳与轮槽之间的摩擦力满足额定载荷下的牵引需求，同时减少钢丝绳的挤压磨损，延长钢丝绳使用寿命；主轴两端采用带座轴承进行双点支撑，轴承座通过螺栓固定在工字形安装机架上，支撑点跨距经过受力计算，能够覆盖曳引轮全宽度范围的载荷，避免主轴在满载工况下出现挠曲变形，保证轮槽与钢丝绳的接触均匀度。这套传动机构主要服务于中低速曳引式乘客电梯、载货电梯的动力传递环节，是电梯核心动力输出端的关键执行结构，日常安装在电梯机房的承重承重梁上方，承担着将电机输出的高转速低扭矩动力，转化为曳引轮低转速大扭矩牵引力的核心作用，直接决定电梯轿厢的启停平稳性、运行载荷能力与平层精度。从结构组成来看，整套机构包含蜗轮蜗杆减速单元、联轴器、双支撑轴承座、多槽曳引轮、工字形安装机架几个核心部分，设计阶段优先考虑了传动平稳性与安装维护的便捷性。

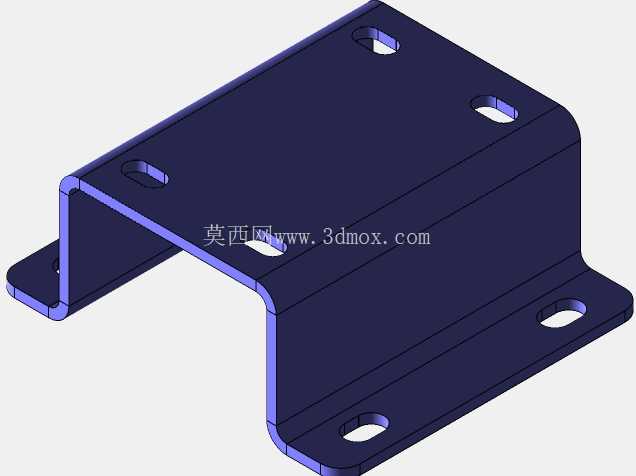

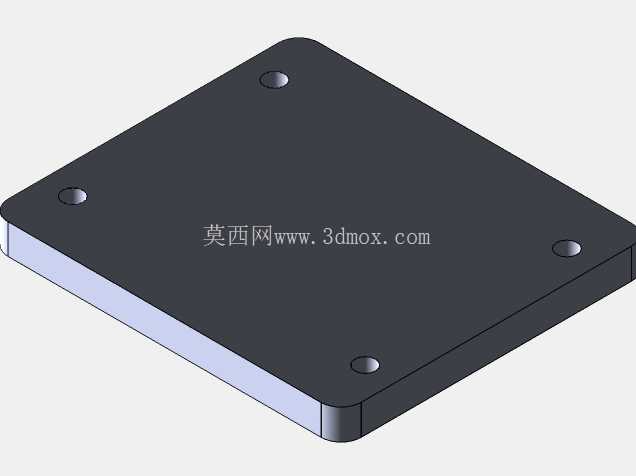

　　安装机架采用型钢焊接成型的工字形结构，机架支腿直接与机房承重梁通过地脚螺栓固定，机架上平面同时预留了减速箱、轴承座的安装定位孔位，所有孔位的同轴度、平面度公差在设计时都做了严格约束，能够减少现场安装时的调整工作量，避免因安装基准偏差导致的传动异响、部件偏磨问题。设计过程中针对不同额定载荷的电梯场景，预留了一定的参数调整空间：曳引轮的绳槽数量可以根据电梯额定载重调整，载重越大绳槽数量对应增加，保证单根钢丝绳的载荷在安全许用范围内；减速箱的传动比可以根据电梯额定运行速度匹配，通过调整蜗杆蜗轮的齿数比，适配不同速度等级的电梯运行需求，保证电机始终工作在高效转速区间。

　　安装边界方面，整套机构的横向安装尺寸以主轴轴线为基准，两端轴承座的安装孔距、减速箱与轴承座的轴向间距都做了标准化设计，能够适配多数常规机房的承重梁布置间距；垂直方向上，曳引轮的最低点与机架安装面的距离预留了足够的钢丝绳绕绳空间，避免钢丝绳运行过程中与机架结构发生干涉；机架支腿的开孔尺寸适配常用的M20-M24规格地脚螺栓，现场安装时不需要额外进行打孔扩孔作业。日常运行过程中，这套结构的受力路径非常清晰：减速箱输出的扭矩通过联轴器传递到主轴，主轴带动曳引轮转动，依靠绳槽与钢丝绳的摩擦力带动轿厢与对重做上下往复运动；两端的轴承座承担主轴传递的径向载荷与少量轴向载荷，将受力均匀传递到安装机架上，最终由机房承重梁承担全部载荷。

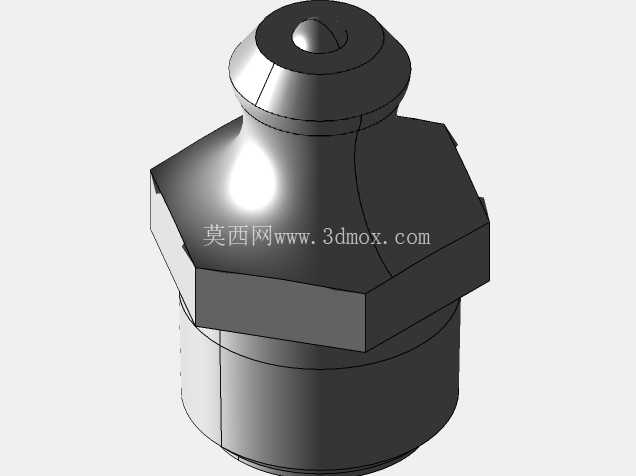

　　设计时还考虑了日常维护的便利性，减速箱的顶部设置了注油口、底部设置了放油口，轴承座上预留了润滑脂加注嘴，日常维保不需要拆解主体结构就能完成润滑油更换、轴承润滑等常规作业；联轴器的连接螺栓采用外露设计，检查弹性套磨损情况时不需要拆卸周边防护部件，能够有效降低维保工作量，减少设备停机维护时间。针对电梯运行的启停冲击问题，这套结构在设计时特意将减速箱的安装位置与曳引轮的位置做了重心匹配，整套机构的重心落在安装机架的中心区域，避免运行过程中出现偏载导致的机架振动，同时联轴器的缓冲结构能够吸收制动瞬间的冲击载荷，减少冲击传递到减速箱内部齿轮的应力，延长蜗轮蜗杆副的使用寿命。
