工业级二级减速齿轮箱结构设计

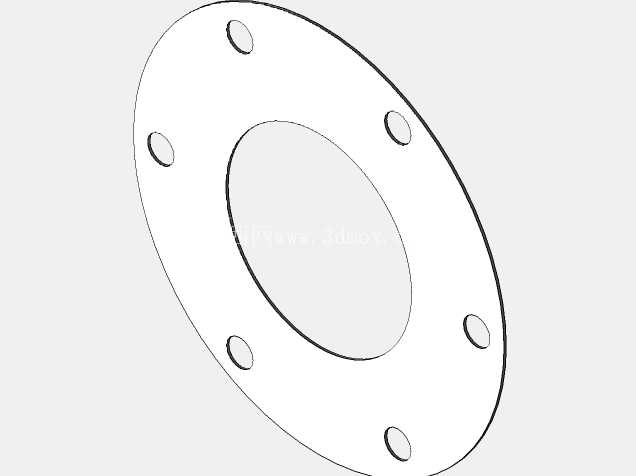

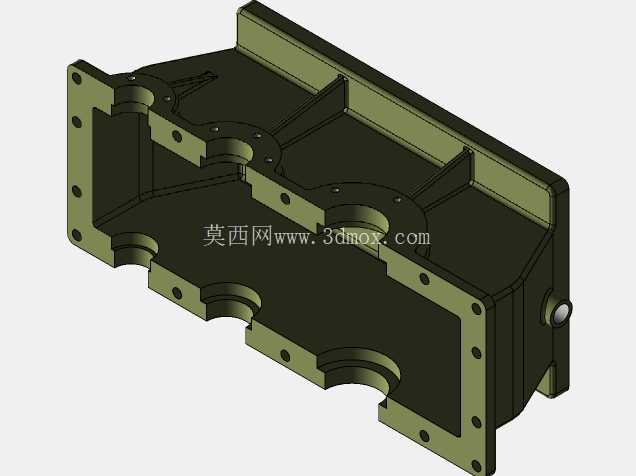

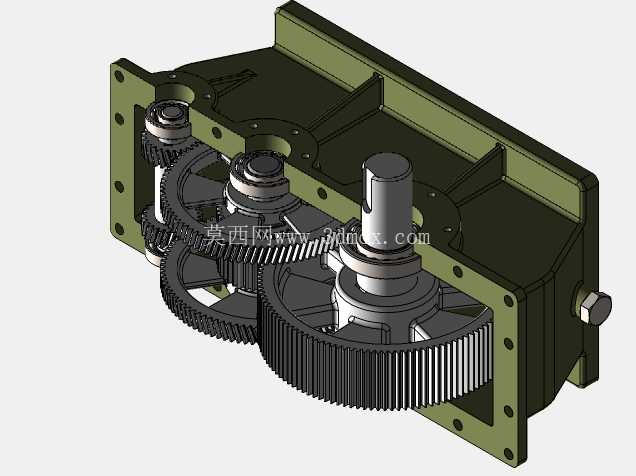

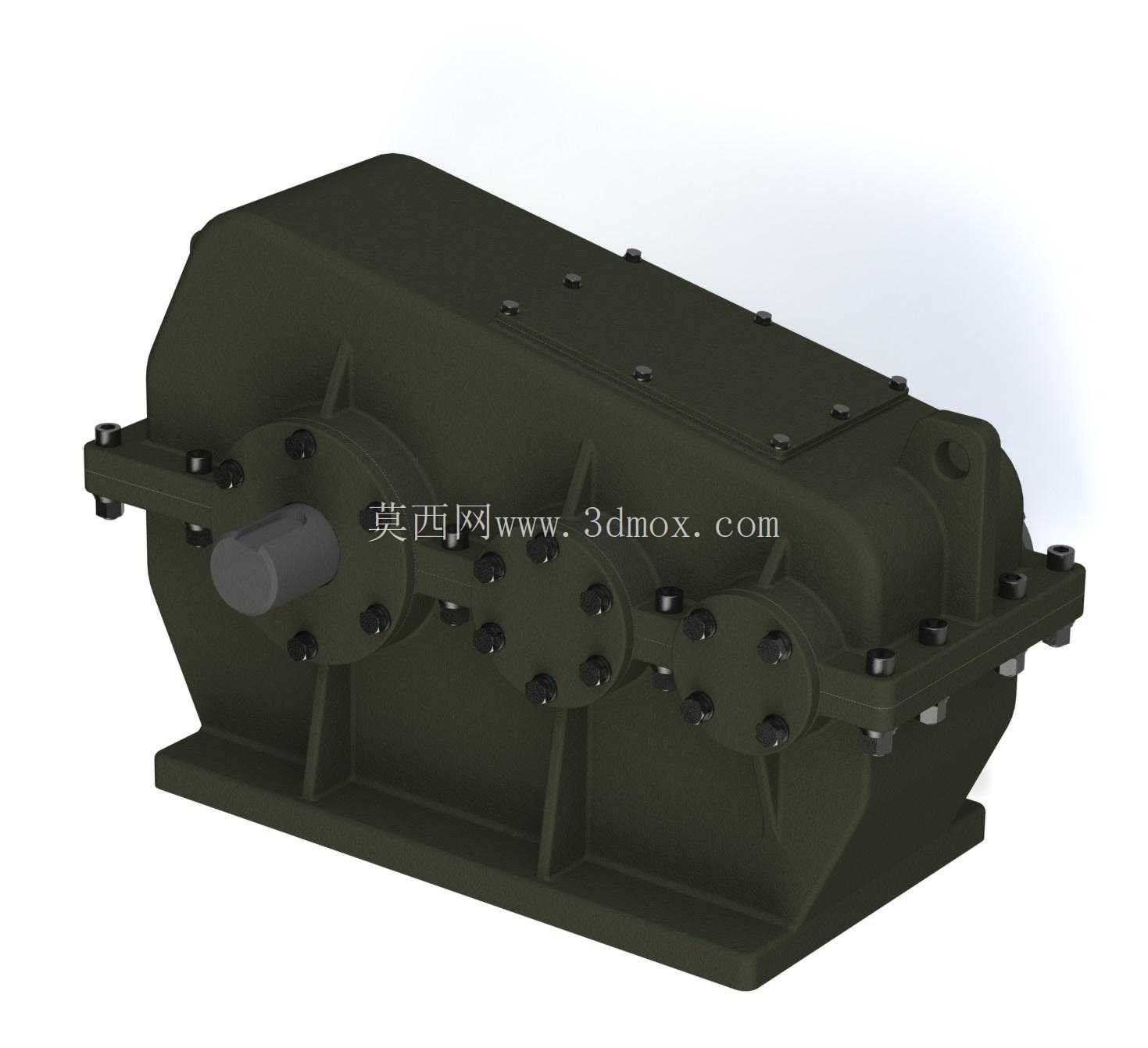

　　在矿山输送、冶金辊道、化工搅拌这类重载连续作业的生产场景里，减速齿轮箱是动力传递链路里不可替代的核心部件，它承担着匹配原动机高转速低扭矩输出特性、适配执行端低转速大扭矩作业需求的核心作用，同时还要承受作业过程中持续的冲击载荷、温度波动以及长期运行的磨损损耗，其结构设计的合理性直接决定整套传动系统的使用寿命与运行稳定性。这款二级减速齿轮箱采用平行轴布置的二级圆柱齿轮传动结构，整体采用剖分式箱体设计，上下箱体通过沿箱体结合面均匀排布的高强度螺栓实现紧固连接，结合面经过精铣加工保证密封性能，避免长期运行过程中出现润滑油渗漏的问题。

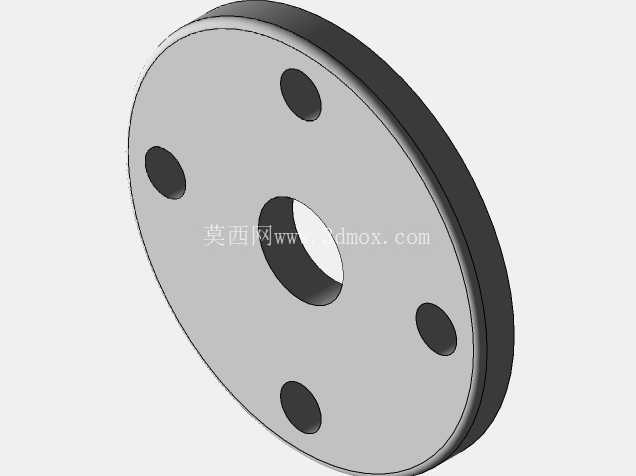

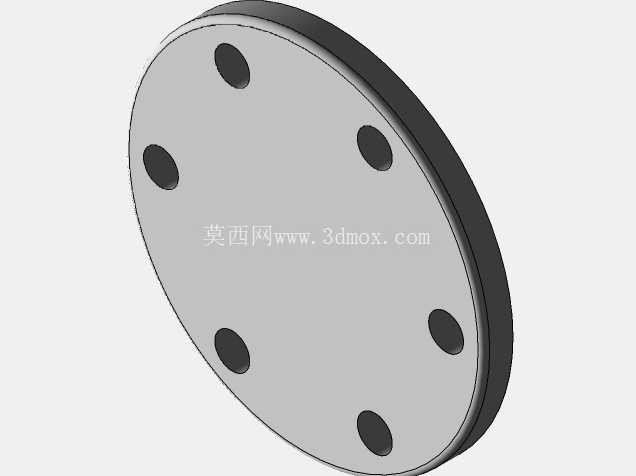

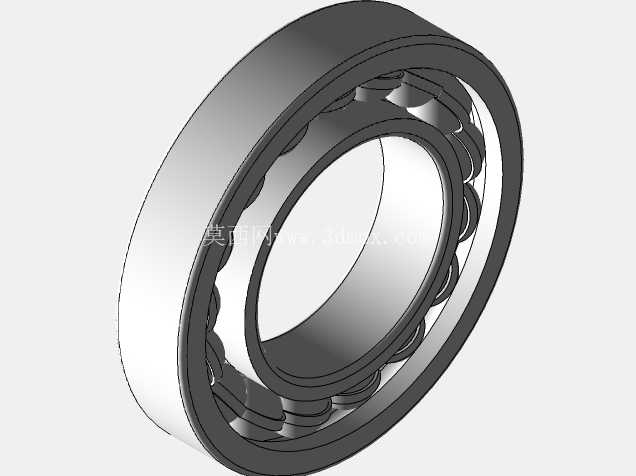

　　输入轴采用外伸式端盖定位，轴伸端预留标准轴径与键槽结构，可直接通过联轴器与驱动电机输出端连接，无需额外加装过渡连接装置，输入轴端的轴承采用圆锥滚子轴承配对安装，可同时承受传动过程中产生的径向载荷与轴向载荷，适配正反转切换的作业工况。中间轴与输出轴的轴承位同样经过精度校准，各轴系的同轴度公差控制在0.02mm以内，保证齿轮啮合过程中不会出现偏载、打齿的问题。箱体底部设置一体化铸造成型的安装底座，底座上预留四个对称布置的安装螺栓孔，安装面经过铣削加工保证平面度，安装时可直接通过螺栓固定在设备的安装基座上，底座的加强筋结构从箱体侧壁一直延伸到安装面，可抵消齿轮啮合过程中产生的振动，避免长期运行后出现连接螺栓松动的问题。

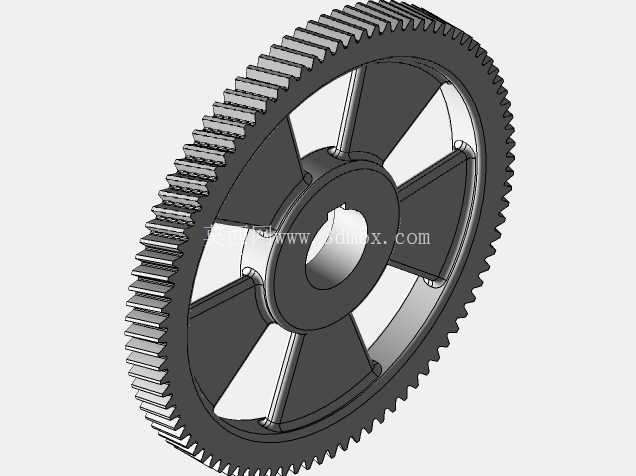

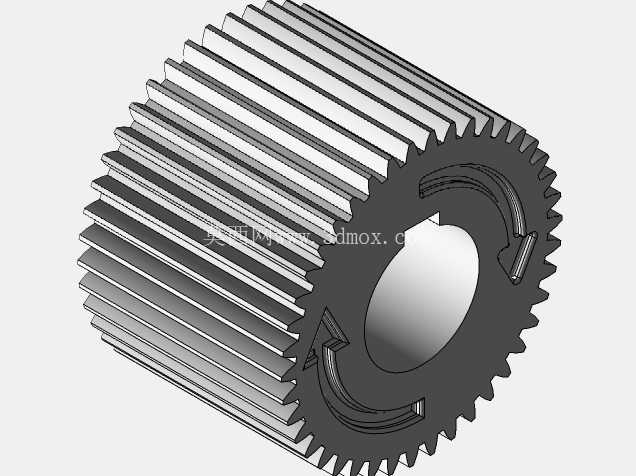

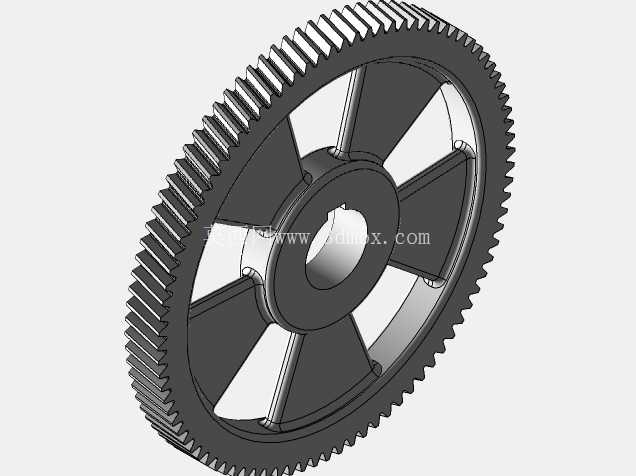

　　齿轮采用渐开线斜齿圆柱齿轮设计，相比直齿齿轮啮合重合度更高，传动过程更平稳，运行噪音更低，可承受的瞬时冲击载荷更大，齿轮参数经过模数、齿数、变位系数的匹配计算，可实现固定传动比的转速输出，各级齿轮的啮合侧隙控制在合理区间，既不会因为侧隙过大导致传动回程误差超标，也不会因为侧隙过小出现热胀卡滞的问题。箱体侧壁设置有透明油标观察孔，可直接观察箱体内润滑油的液位高度，方便运维人员定期检查油位，及时补充润滑油，箱体底部设置有放油螺塞，换油时可直接排空箱体内的旧润滑油，无需拆解箱体。输出轴端采用双骨架油封密封，可有效阻挡外界粉尘、水汽进入箱体内部，同时防止箱体内的润滑油顺着轴伸渗漏，适配多粉尘、高湿度的恶劣作业环境。在设计过程中，首先根据目标工况的额定输入转速、输出扭矩、传动比要求确定各级齿轮的参数分配，将总传动比合理拆分到两级传动上，避免单级传动比过大导致齿轮径向尺寸超标，同时保证两级齿轮的承载能力大致相当，避免出现某一级齿轮过早失效的问题。箱体的壁厚根据铸造工艺要求与承载需求确定，轴承座位置做加厚处理，避免轴承压装后出现座孔变形的问题，箱体上的吊装孔设置在上箱体的加强筋位置，可满足整台齿轮箱的吊装转运需求，不会因为吊装受力导致箱体变形。

　　安装边界方面，整台齿轮箱的轴向尺寸与径向尺寸经过紧凑化设计，在保证内部齿轮、轴承有足够安装与运转空间的前提下，尽可能缩小整体体积，减少安装占用空间，输入轴与输出轴的中心高按照通用安装标准设计，可直接替换同参数规格的老旧减速齿轮箱，无需对原有设备的安装基座做额外改造。轴伸端的键槽采用标准平键尺寸，可适配通用标准联轴器、链轮、皮带轮等连接部件，降低现场安装的适配成本。在实际运行过程中，这款齿轮箱可适配连续24小时运行的作业工况，润滑油采用工业齿轮油，通过齿轮转动带起的润滑油实现齿轮与轴承的飞溅润滑，无需额外加装强制润滑系统，结构简单可靠，运维成本低，适合在输送线、搅拌设备、起重行走机构等多种工业场景中作为动力减速部件使用。
