Victor VTurn2-16斜床身数控车削设备

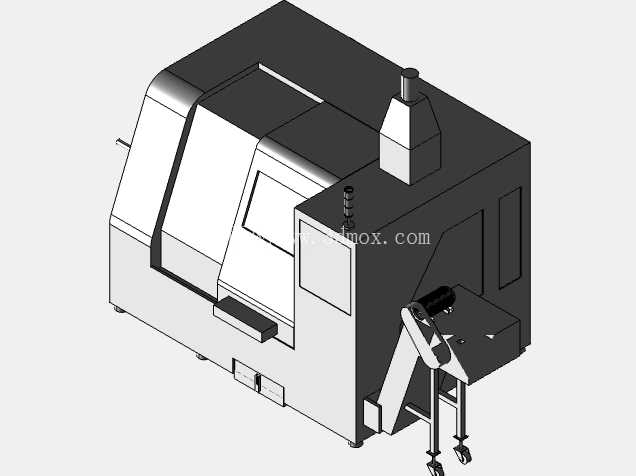

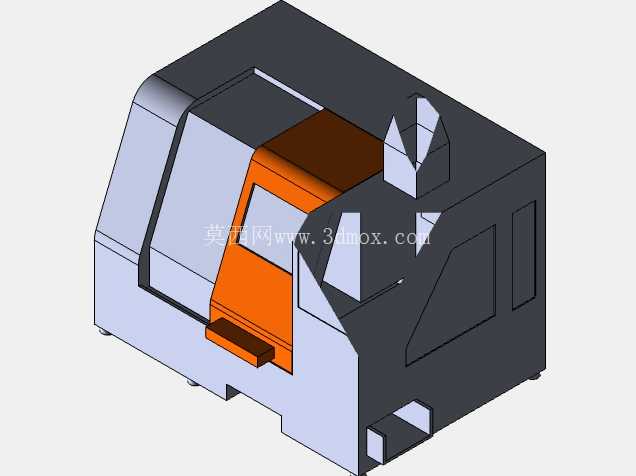

这款斜床身数控车削设备的三维结构，完整还原了量产机型的实体布局，在做产线布局规划、设备改造方案、上下料自动化对接时，可直接调用模型做干涉校验，省去现场反复测量的冗余工序。从实际加工场景来看，这类设备主要承担中小尺寸轴类、盘类零件的回转面加工，涵盖外圆车削、内孔镗削、端面切削、螺纹加工、锥面成型等常规工序，在通用机械零件加工、汽车零部件配套、五金精密件量产、液压阀块加工等场景都有极高的出镜率，是中小批量精密回转件加工的核心设备。

从结构设计逻辑来看，整机采用30度斜床身布局，这种设计并非单纯追求外观辨识度，核心是让床身导轨倾斜布置后，切屑可以依靠自重直接滑落至下方排屑机构，避免切屑堆积在导轨面、加工区造成的导轨磨损、工件刮伤问题，同时倾斜布局也让操作人员更换刀具、测量工件时的操作姿态更符合人体工程学，减少长时间值守的疲劳感。床身主体采用一体式铸铁结构设计，筋板布局按照受力路径做了不等厚分布，在主轴箱安装位置、导轨安装基面、尾座滑移区域都做了加厚处理，配合底部的调平支撑脚，可抵消重切削时的振动传导，保证加工面的粗糙度稳定性。

主轴单元采用前置式主轴箱布局，主轴前端配置短锥法兰式卡盘安装接口，可适配液压三爪卡盘、弹簧夹头等多种装夹结构，最高转速区间覆盖常规有色金属、黑色金属的切削线速度要求，主轴箱内部的传动结构做了降噪处理，高速运转时的振动幅值控制在微米级，避免振纹传递到工件表面。刀塔布置在斜床身的滑移导轨上，可容纳多把车刀、镗刀、螺纹刀具，换刀动作通过伺服驱动完成，定位精度可满足精密加工的重复定位要求，刀塔的滑移行程覆盖最大加工直径、最大加工长度的全范围，不会出现行程盲区。

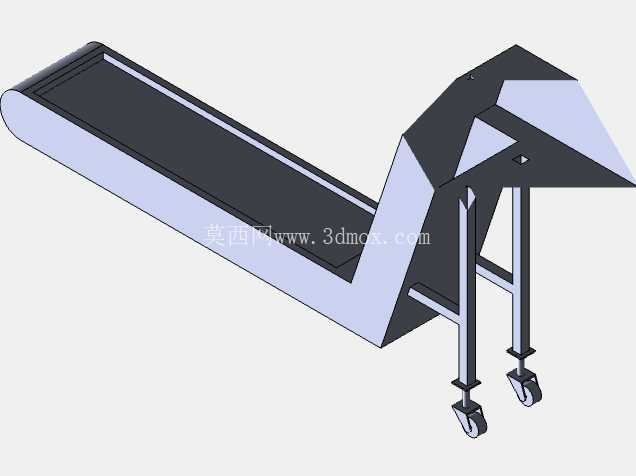

设备右侧集成了链板式排屑机构，排屑机的出料高度匹配车间常规集屑车的接料高度，无需额外垫高设备即可完成切屑收集，排屑机的安装位置与床身做了密封衔接，避免切削液顺着排屑机缝隙渗漏到车间地面。操作面板布置在设备前部的可旋转悬臂上，操作人员可根据自身站位、上下料位置调整面板角度，面板上的按键布局按照操作频率做了分区，急停按钮布置在最易触碰的边角位置，遇到异常情况可快速触发停机。设备顶部的排气结构对接油雾收集管道，可将加工区产生的油雾直接抽排至厂区油雾处理系统，保持车间空气清洁。

从安装边界尺寸来看，整机的占地轮廓考虑了车间设备排布的安全间距要求，设备后部预留了电气柜、液压站的检修空间，侧面预留了主轴电机、冷却系统的维护操作空间，不需要额外预留过大的通道即可完成日常维护保养。冷却系统的喷嘴位置可根据刀具位置灵活调整，切削液可直接喷射到刀具切削刃与工件的接触区域，带走切削热量的同时冲走细碎切屑，避免切屑卡滞在刀具与工件之间造成的刀具崩损。尾座采用可编程控制的液压尾座，可根据工件长度自动调整顶紧位置，顶紧力可根据工件材质、加工余量做无级调整，加工细长轴类零件时可有效抵消切削力造成的工件弯曲变形，提升长轴类零件的加工精度。

在做三维建模时，所有外部钣金护罩的开合角度、铰链位置都按照实体设备做了还原，护罩打开后的内部检修空间完全匹配真实设备的操作范围，在做设备维护仿真、操作培训课件开发时，可直接依托模型做交互演示，不需要额外调整结构比例。设备前部的接液盘做了倾斜导流设计，溅出的切削液可顺着导流槽回流到切削液水箱，不会在护罩接缝处积液。整机的吊装孔位置、叉车孔位置都在模型上做了明确体现，车间设备进场安装时，可直接根据模型上的吊装位置选择吊具、规划吊装路径，避免吊装过程中磕碰设备外部护罩、精密部件。
