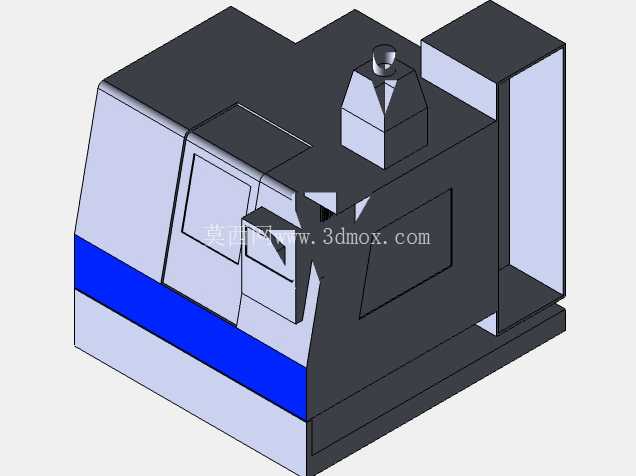

这款立式数控加工设备的三维结构还原,完全围绕车间实际落地使用的需求搭建,从外防护的钣金轮廓到内部核心部件的安装位,都严格匹配真实设备的装配逻辑。在精密零部件加工场景中,这类设备主要承担板类、盘类、小型壳体类复杂零件的铣削、钻削、镗削、攻丝等多工序加工,常见于汽车零部件配套车间、模具制造工坊、通用机械零件加工产线,能在一次装夹后完成绝大多数面的加工工序,大幅减少多次装夹带来的定位误差,提升中小批量复杂零件的加工一致性。

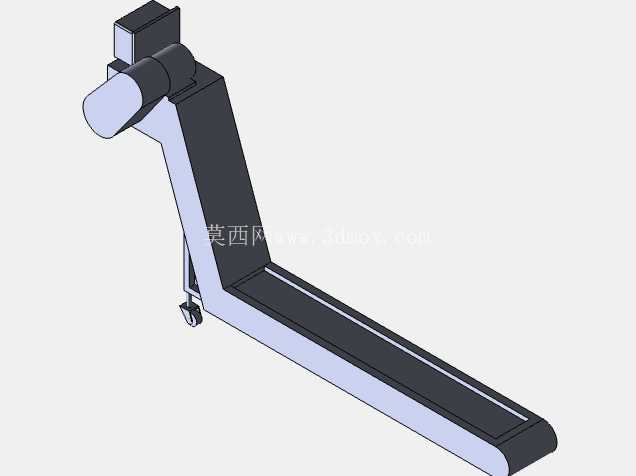

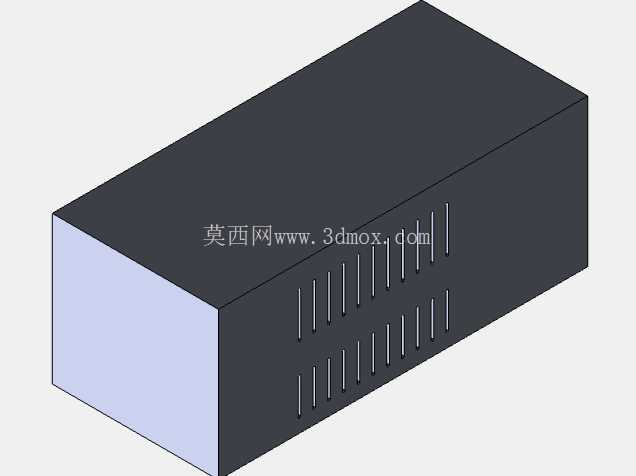

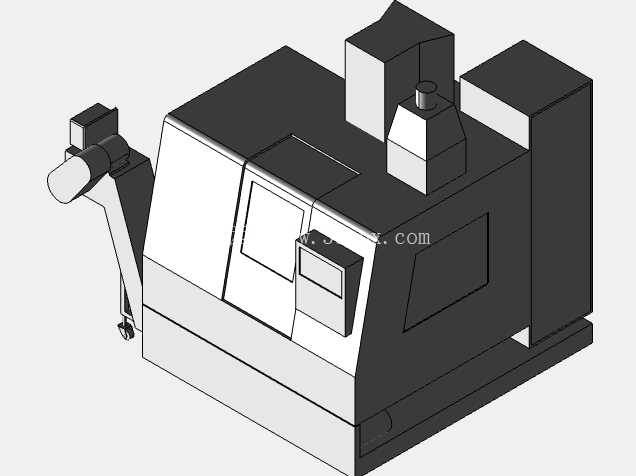

从结构设计思路来看,整机采用C型立式布局,主轴箱沿立柱导轨做垂直方向进给,工作台沿床身做X、Y向的十字进给,这种布局的优势在于结构刚性充足,调试维护便捷,操作人员装卸工件的视野开阔,配合侧置的操作面板,能快速完成对刀、程序校验、加工状态观测等日常操作。设备左侧集成的排屑机构采用斜置排屑器设计,加工过程中产生的金属切屑会顺着床身的斜面滑落至排屑器入口,自动输送至设备外部的集屑车,无需人工频繁清理工作台面的积屑,能有效降低连续加工过程中的人工干预频次。顶部的电气柜与主轴冷却单元采用独立舱室布局,将电气元件、冷却系统与加工区域完全隔离,避免切削液、金属切屑侵入电气回路造成故障,同时独立的冷却回路能精准控制主轴高速运转时的温升,保证长时间加工的主轴精度稳定性。
从安装边界与外形尺寸来看,整机的占地轮廓充分考虑了中小型加工车间的布局需求,设备正面预留了足够的操作空间,侧面与后部预留了维护检修的通道距离,无需额外占用过大的车间面积就能完成安装落地。工作台的承重边界、各轴的行程限位都在模型中做了准确的结构还原,X、Y、Z三轴的导轨安装面、丝杠支撑座的位置都与真实设备的装配基准完全对齐,在做车间布局规划、自动化产线对接改造时,可以直接调用该模型进行干涉校验,提前预判机械手上下料路径、周边配套设备的安装位置是否存在冲突。外防护的钣金结构采用全封闭设计,观察窗的位置刚好对应主轴加工区域,加工过程中可以全程观测刀具切削状态,同时防护门的开合行程、操作手柄的安装位置都符合人机工程学设计,操作人员站在设备正面就能轻松完成防护门开关、工件装夹、操作面板按键操作等一系列动作,无需频繁移动位置。
设备后部的立柱采用大截面箱型结构设计,内部布置了合理的加强筋结构,能承受主轴重切削时的切削反力,减少加工过程中的结构振动,提升零件加工的表面质量与刀具使用寿命。主轴单元采用高速高刚性主轴设计,配合自动换刀机构的刀库安装位,能在数秒内完成不同工序的刀具切换,整个换刀动作的运动路径在模型中都做了空间预留,不会与周边防护、夹具产生运动干涉。操作面板采用可旋转悬臂结构,操作人员可以根据自身站位调整面板的角度与位置,在对刀、首件试切时能更方便地观测加工状态同时调整参数。床身底部采用水平可调支撑脚结构,安装时可以通过调整支撑脚的高度将设备调至水平状态,保证床身导轨的直线度精度,避免因地面不平整导致的设备精度偏差。
在做产线升级改造时,这款三维模型可以直接用于配套夹具的设计校验,提前模拟工件装夹后的运动行程,确认刀具加工路径是否会与夹具、防护结构产生干涉;也可以用于设备维护培训,让维修人员直观了解设备的内部结构布局,快速定位各个部件的安装位置,提升故障排查与维护的效率。整个模型的结构细节完全贴合真实设备的装配关系,没有做多余的简化处理,从外防护的钣金接缝到各个部件的安装孔位,都能对应真实设备的结构特征,完全满足结构设计、设备选型、产线布局阶段的使用需求。
- 全部评论(0)
- 模板大小: 3.29 MB
- 售价:5金币
- 下载次数: 269
- 系统要求: SOLIDWORKS,STEP / IGES
- 软件分类: 机床
