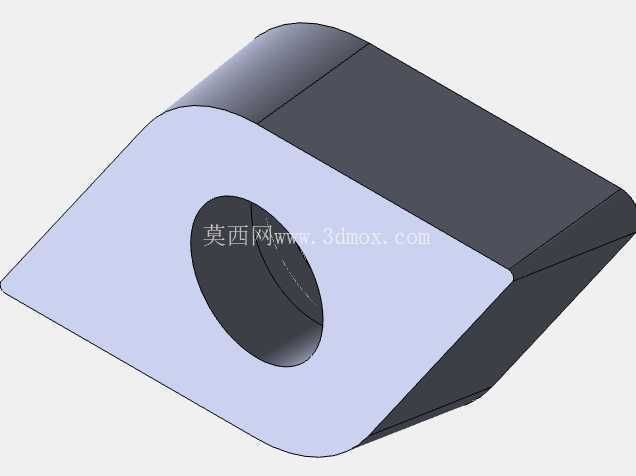

DCMT0704菱形数控车削刀片结构设计

在数控车削加工场景中，可转位刀片是直接参与金属切削的核心执行部件，DCMT0704这类菱形刀片的应用覆盖了半精车、精车工序的绝大多数工况，从普通碳钢、合金钢的外圆车削，到不锈钢、有色金属件的端面、内孔加工，都能见到这类刀片的使用场景。不同于焊接式车刀需要反复刃磨、刀杆重复利用率低的问题，可转位刀片通过标准的装夹结构固定在刀杆上，当一个切削刃磨损后，只需松开夹紧机构将刀片转位，更换新的切削刃即可继续投入加工，无需重新对刀就能快速恢复生产，这一特性在批量零件加工的生产线上，能大幅减少换刀辅助时间，提升设备的有效稼动率。

从结构设计来看，这款刀片采用55度菱形的外形轮廓，这种角度设计让刀片拥有更小的主偏角适配性，既可以用于常规外圆车削的走刀加工，也能伸入零件的台阶根部、退刀槽附近完成清根切削，避免加工后残留过大的工艺凸台，减少后续工序的加工余量。刀片中心的通孔是装夹定位的核心结构，安装时通过刀杆上的压紧螺钉穿过该孔，将刀片压紧在刀杆的定位面上，孔的尺寸与位置公差直接决定了刀片装夹后的重复定位精度——如果孔的同轴度偏差过大，转位后不同切削刃的刀尖位置会出现明显偏移，直接导致加工尺寸超差，因此建模过程中对中心孔的圆柱度、孔轴线与刀片基准面的垂直度都做了严格的公差约束，确保装夹后刀尖高度与刀杆基准的偏差控制在允许范围内。

刀片的上下两个平面是装夹时的定位支撑面，建模时保证了两个平面的平面度与平行度要求，避免装夹后刀片出现倾斜，导致切削过程中实际切削角度与设计值出现偏差，引发振刀、崩刃等问题。菱形的两个锐角刀尖位置设计有微小的刀尖圆弧，这个圆弧参数是根据加工场景匹配的：小圆弧刀尖适合精加工场景，能获得更低的零件表面粗糙度，大圆弧刀尖则适合半精车工序，能承受更大的切削进给量，提升加工效率。刀片的切削刃部分做了负倒棱处理，这一结构是为了强化刃口强度，在断续切削或者加工带氧化皮的毛坯件时，能有效避免刃口崩损，延长刀片的单刃使用寿命。

从安装边界来看，0704的代号对应了刀片的核心安装尺寸：刀片的切削刃长度为7mm左右，刀片厚度为4.76mm，这一尺寸规格适配市面上绝大多数标准的D型刀杆，不管是外圆车刀杆还是内孔镗刀杆，只要对应刀片型号的装夹槽尺寸，都可以直接安装使用，无需对刀杆做额外的修磨调整。在实际选型过程中，技术人员需要根据加工材料的特性匹配对应的刀片材质，比如加工钢件选择P类硬质合金基体搭配对应涂层，加工不锈钢选择M类材质，加工有色金属则选择K类无涂层的细晶粒硬质合金，而刀片的基体结构尺寸是通用的，这也是标准化可转位刀片的核心优势——同一刀杆可以通过更换不同材质、不同槽型的同型号刀片，适配不同的加工需求，大幅降低刀具的库存成本与管理难度。

建模过程中，优先以刀片的安装基准面作为建模的起始基准，先绘制菱形的轮廓草图，保证55度的刀尖角度精度，再拉伸生成刀片的基体实体，之后在中心位置切除生成装夹用的通孔，再对切削刃、刀尖位置的细节特征做细化处理，所有的尺寸参数都遵循可转位刀片的相关标准，确保模型导入装配环境后，能和标准刀杆模型完成无干涉的装配配合，方便后续做刀具路径仿真、加工干涉检查等工作。在做加工仿真时，准确的刀片模型能帮助编程人员提前预判刀具与工件、夹具之间的碰撞风险，尤其是在做内孔加工、复杂曲面车削的时候，刀片的外形轮廓如果建模不准，很容易出现仿真时无干涉、实际加工中撞刀的问题，因此这类标准刀具的三维建模，核心是保证安装尺寸、切削轮廓的准确性，不需要做过多的非功能性外观修饰。

在实际生产应用中，这类刀片的装夹方式也决定了它的使用稳定性：中心螺钉压紧的结构相比压板式压紧，拥有更小的头部尺寸，在加工狭小内孔或者复杂台阶面的时候，能留出更多的避让空间，减少刀杆与工件之间的碰撞概率。同时，刀片的断屑槽设计（不同槽型对应不同的断屑范围）也是结构设计的重点，合适的断屑槽能让切削过程中产生的切屑按照预设的形态折断、排出，避免长切屑缠绕在工件或者刀杆上，划伤已加工表面，甚至引发安全事故，建模时如果需要对应具体槽型，也需要根据实际的槽型参数做曲面构建，保证仿真过程中断屑效果的模拟准确性。
