自供电太阳能驱动零排放海水淡化装置

这套集成式水处理装置主要面向海岛驻防、远洋作业平台、沿海偏远无电网村落等场景设计，解决常规海水淡化设备依赖外部供电、浓盐水排放破坏近岸生态的痛点，整套系统将可再生能源采集、预处理、蒸发淡化、浓水回收单元集成在同一安装基座上，无需外接电网即可独立运行，日处理淡水产能可达5000升，能够满足百人规模点位的日常饮用水、生产用水需求。

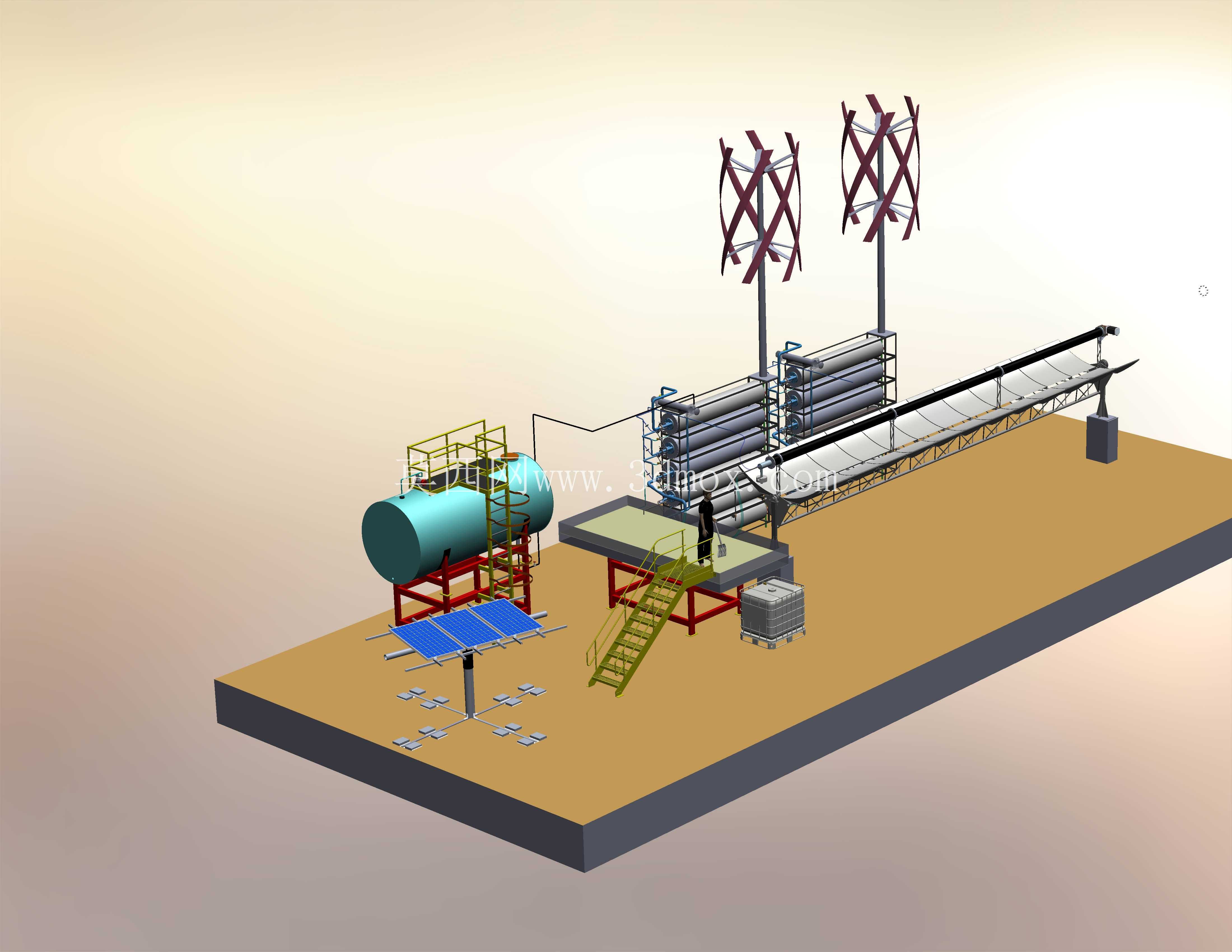

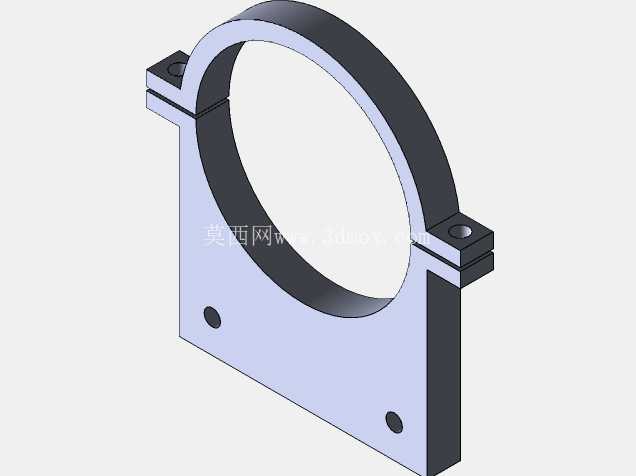

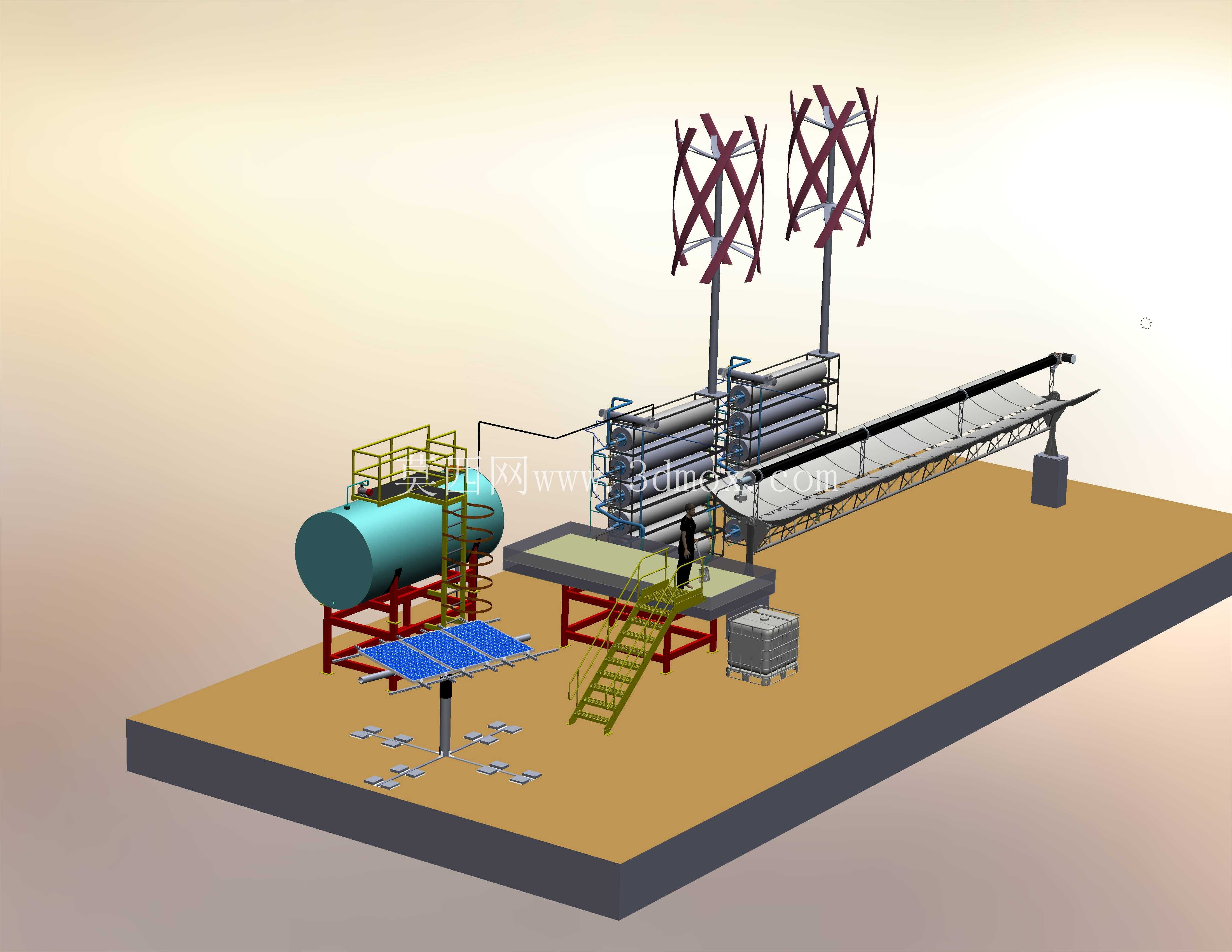

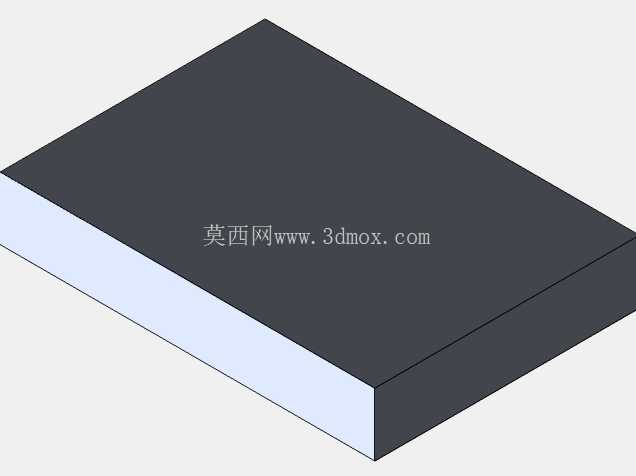

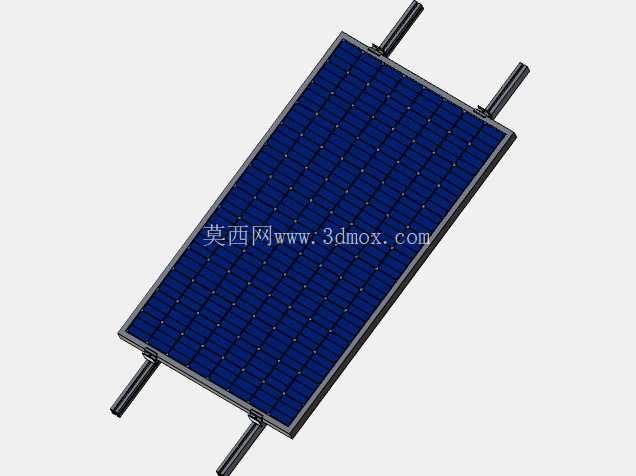

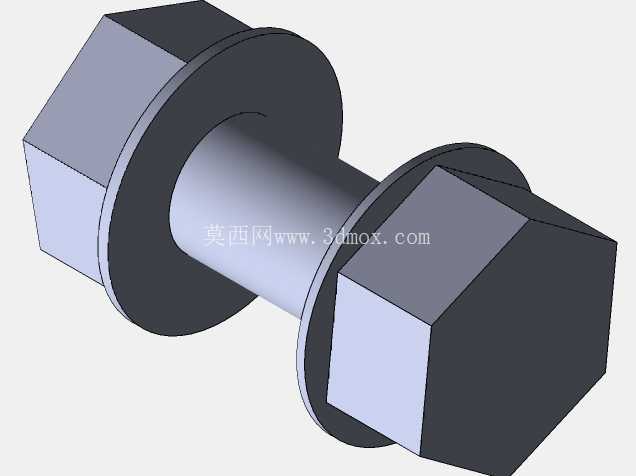

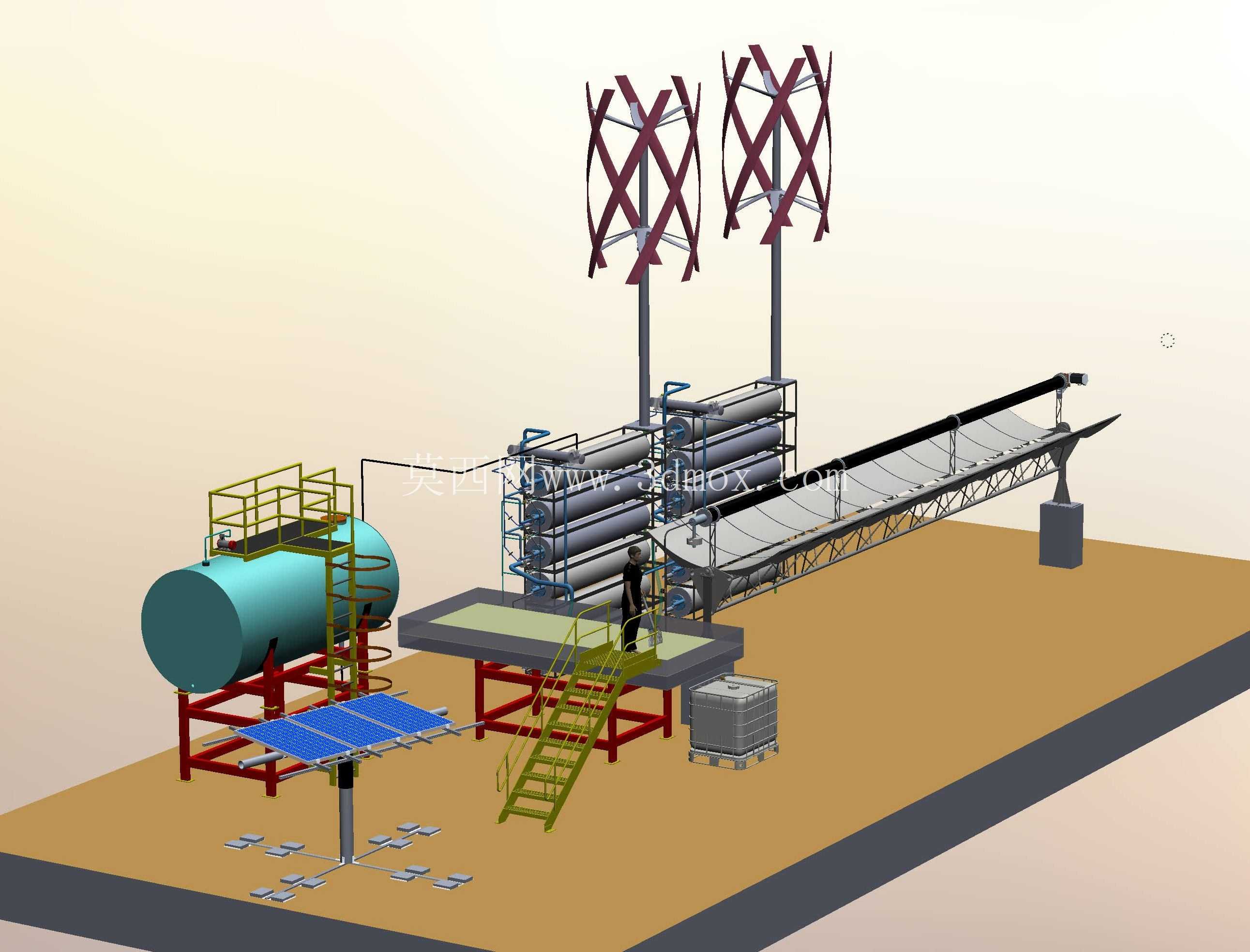

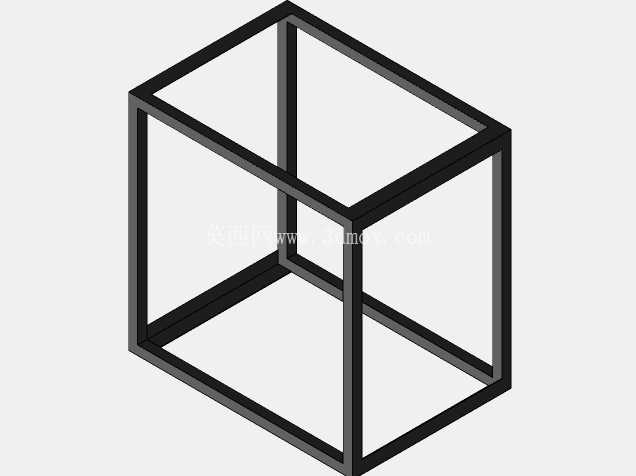

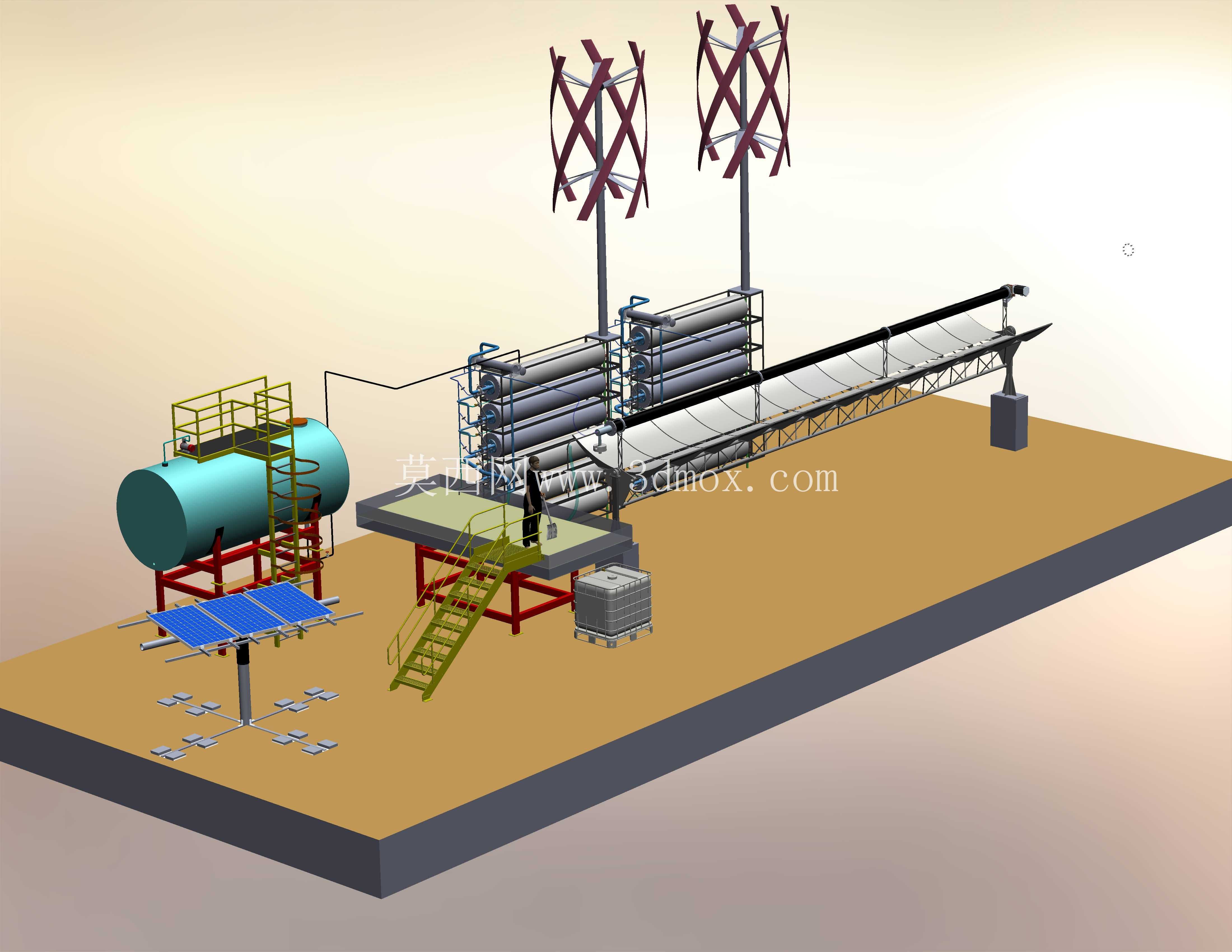

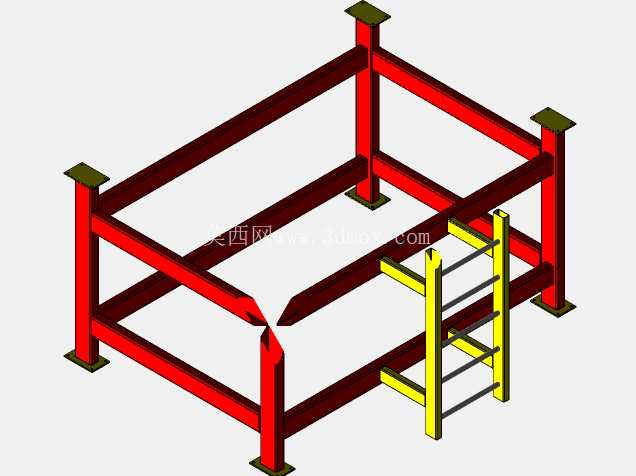

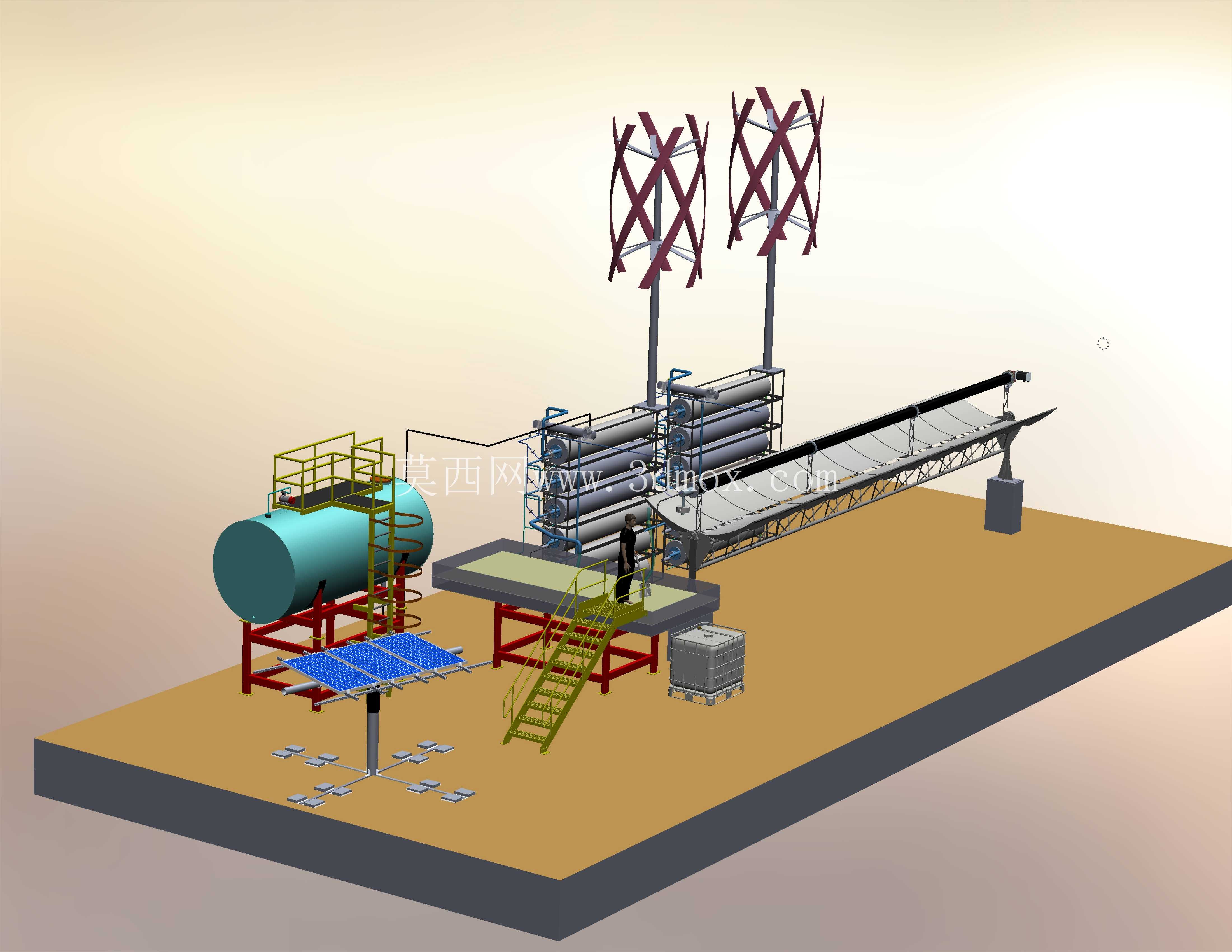

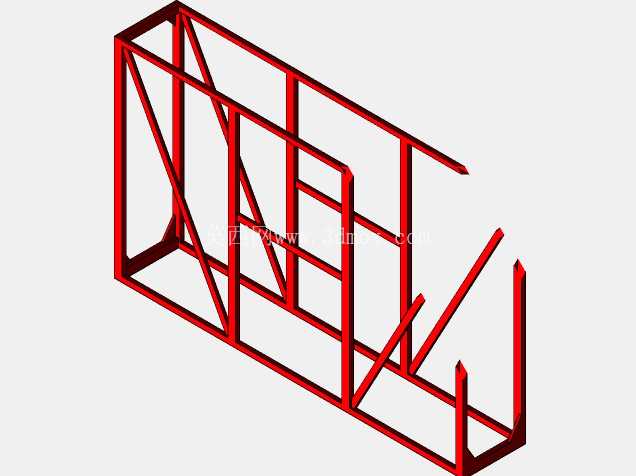

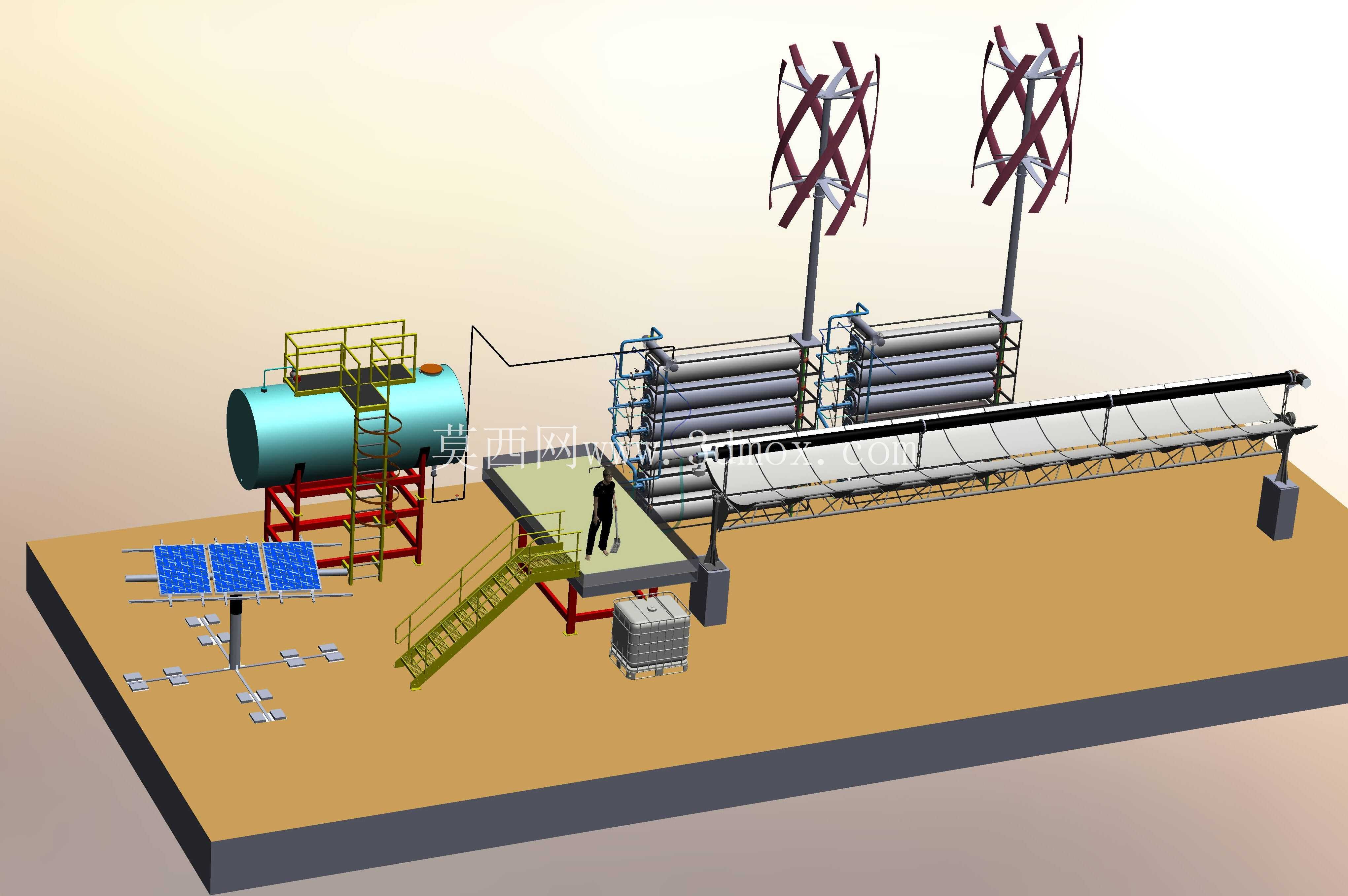

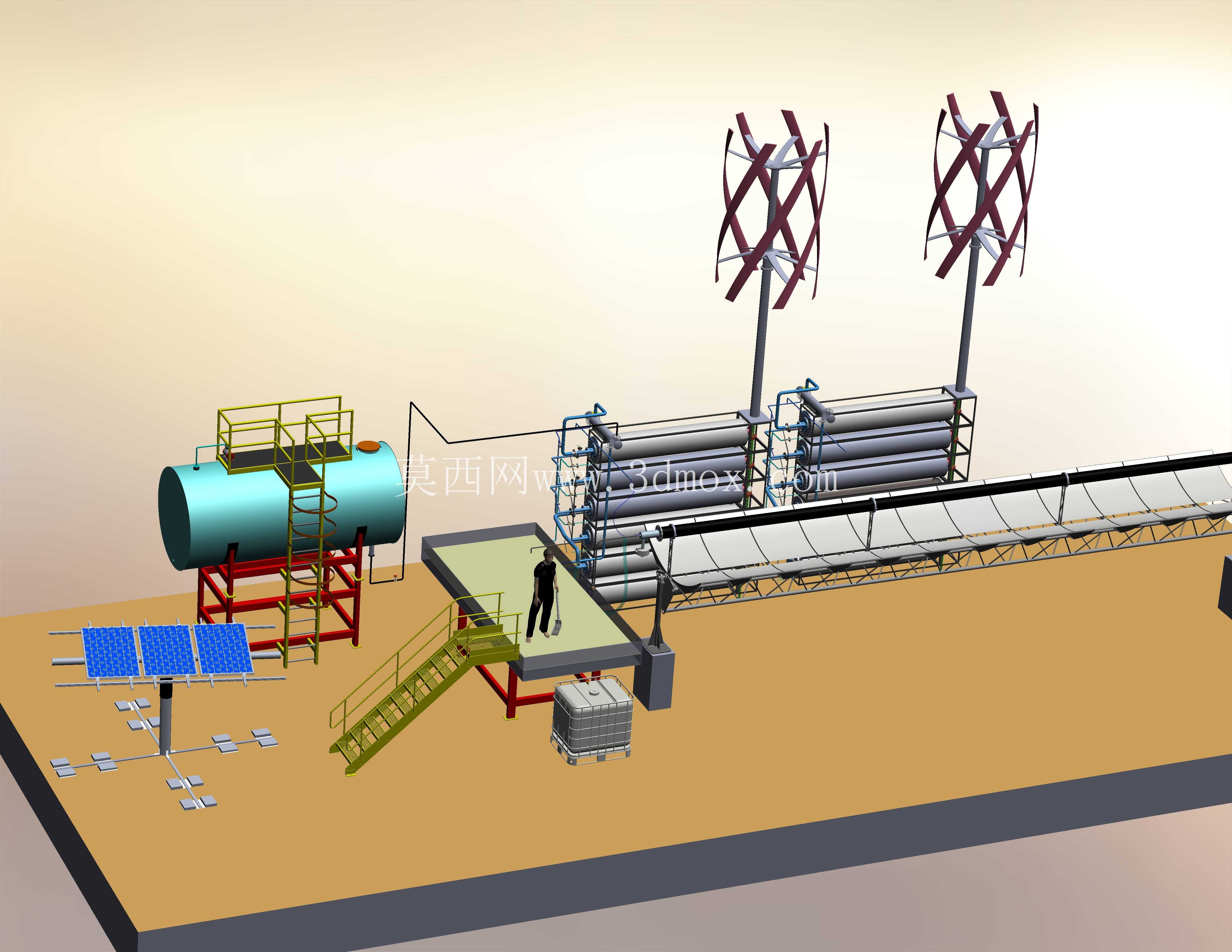

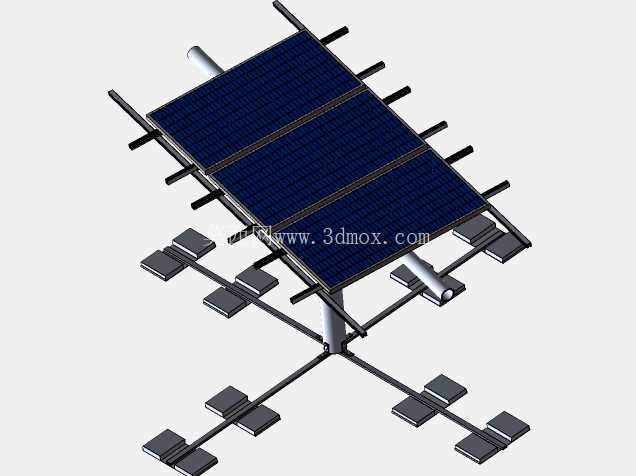

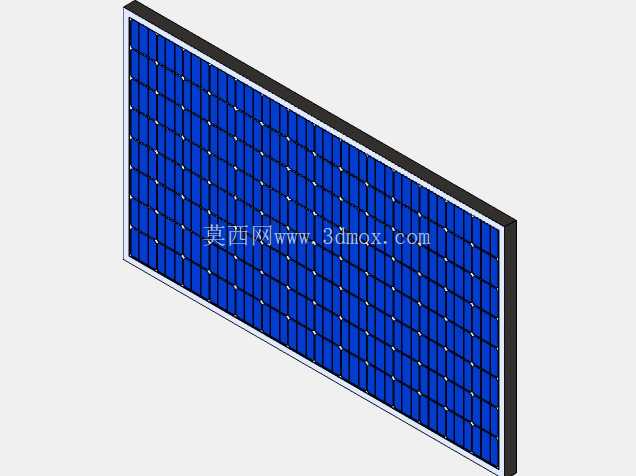

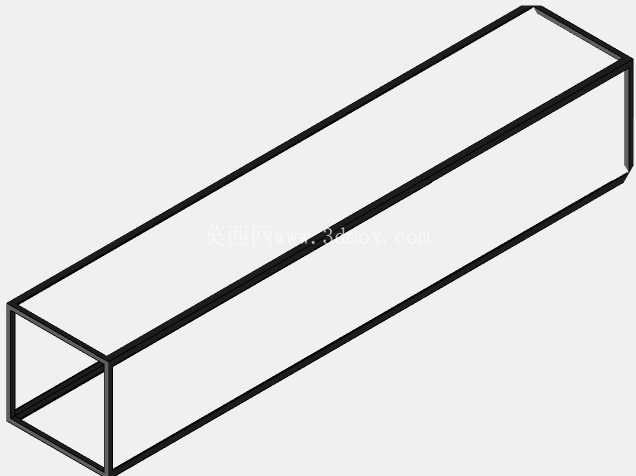

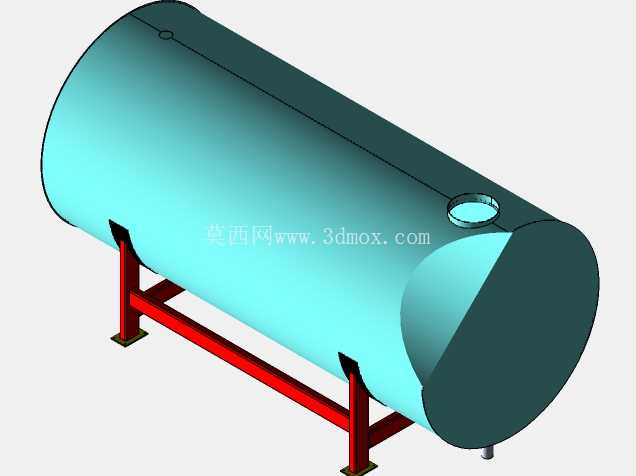

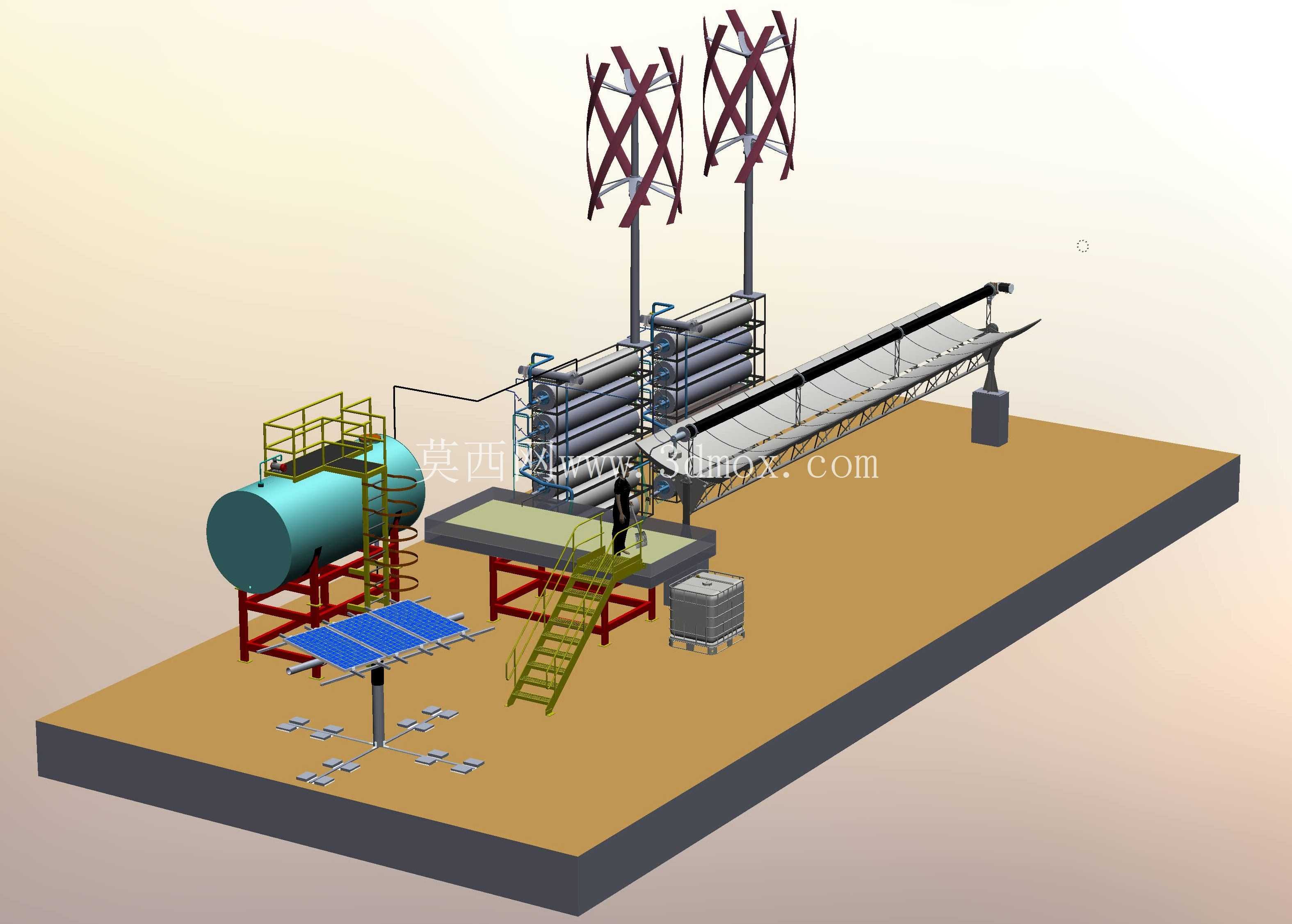

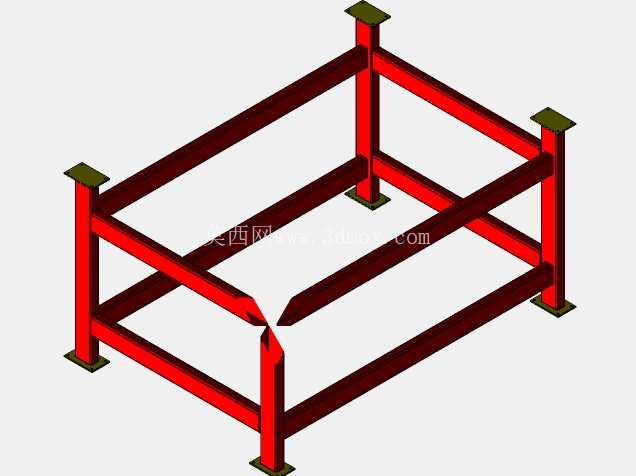

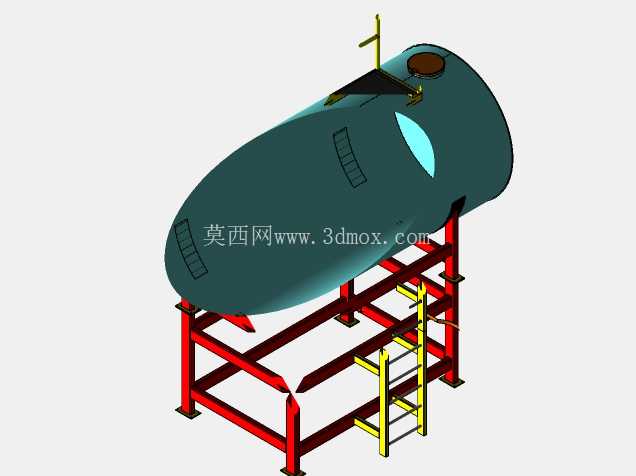

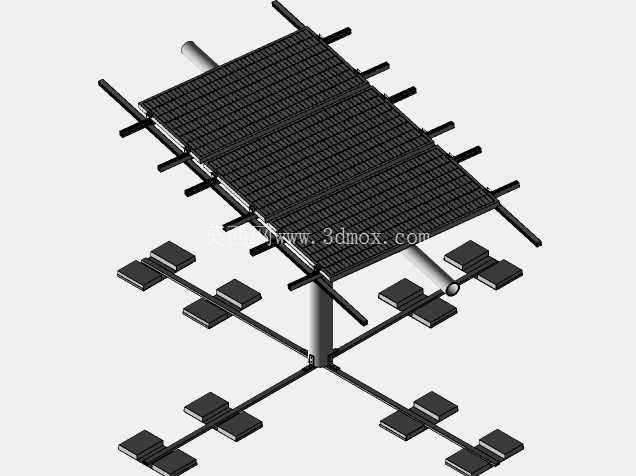

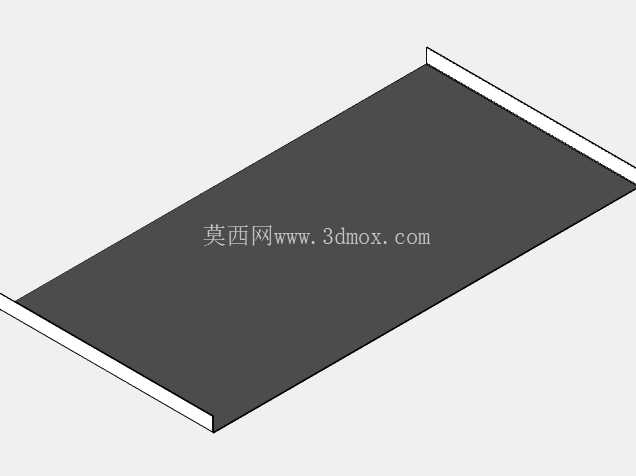

从结构设计逻辑来看，整套装置采用模块化分区布局，基座采用型钢焊接框架搭配花纹钢板铺装，所有功能单元均通过地脚螺栓固定在基座上，可实现整体吊装运输，运抵现场后仅需连接进水管路即可投入使用，大幅降低野外场景的安装调试难度。基座左侧布置原水预处理与储水单元，卧式圆柱形原水储罐架设在鞍式支座上，罐体顶部设置检修人孔、溢流口与加药口，罐体旁配套布置光伏板支架，单块光伏板通过可调角度抱箍固定在立柱上，可根据安装点位的纬度调整倾角，最大化太阳能接收效率，光伏转化的电能直接存储在旁侧的储能柜中，为整套装置的动力部件供电，无需外接市电输入。

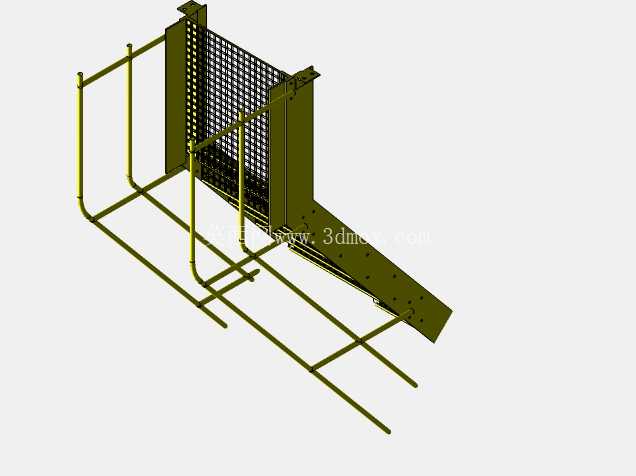

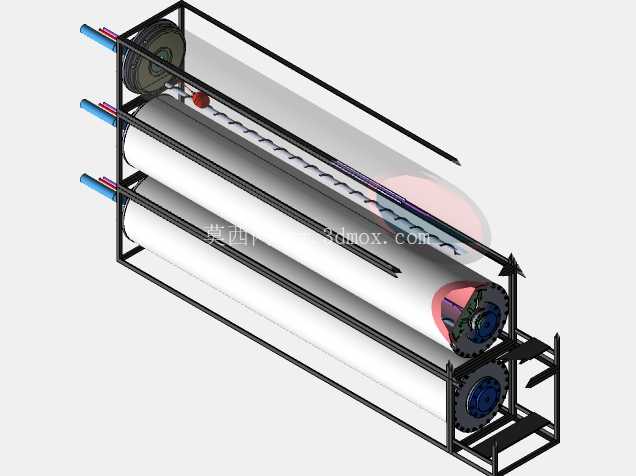

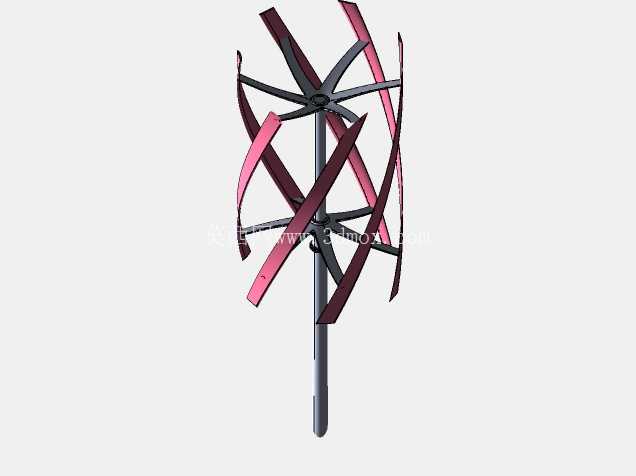

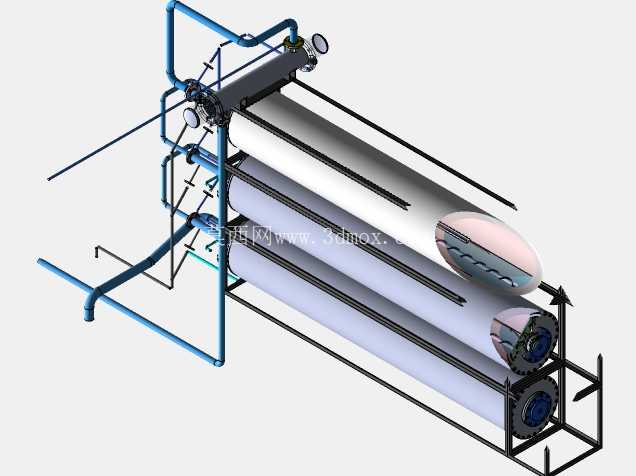

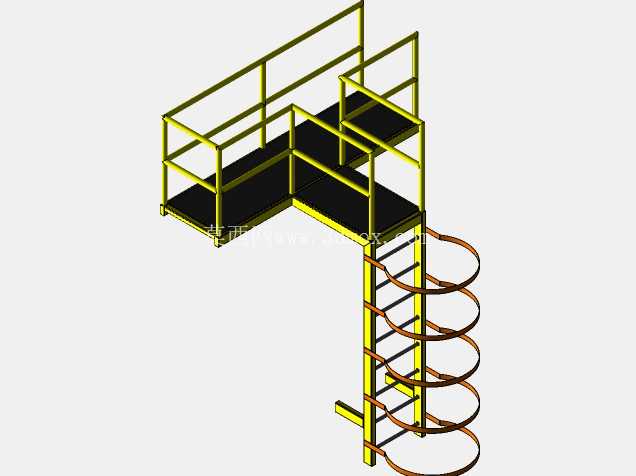

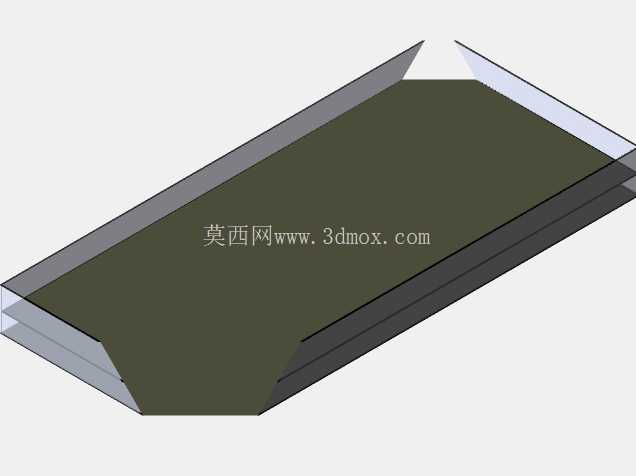

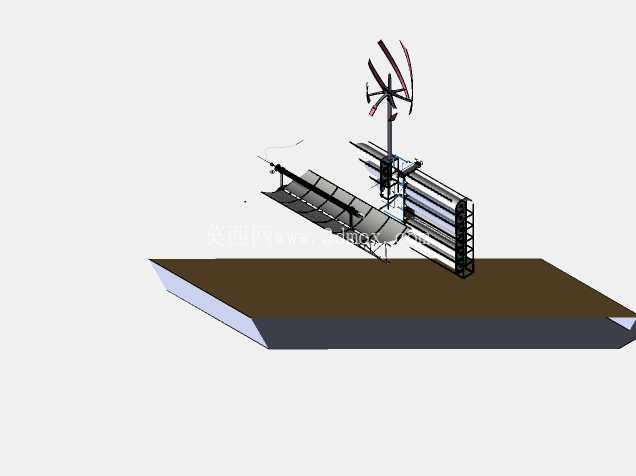

蒸发核心单元布置在基座中部，采用卧式滚筒膜蒸发器组，多组换热管束分层固定在型钢框架上，蒸发器进料端连接预热管路，利用蒸发产生的二次蒸汽余热对进料海水进行预热，降低蒸发环节的热能损耗；蒸发器顶部布置两组垂直轴风力发电装置，采用X型交叉叶片结构，相比水平轴风机对风向变化适应性更强，低风速下即可启动发电，与光伏单元形成风光互补供能体系，保障连续阴雨天、夜间时段的设备供电稳定性。蒸发器旁侧设置带护栏的操作检修平台，搭配斜向踏步梯，踏步采用防滑格栅板设计，平台边缘设置1.2米高防护栏杆与踢脚板，满足设备运维时的安全操作要求，蒸发器底部设置浓水收集槽，蒸发产生的浓盐水不直接外排，而是输送至浓水结晶单元做进一步固化处理，真正实现零液体排放，避免浓盐水排入近海造成的局部盐度升高、海洋生态破坏问题。

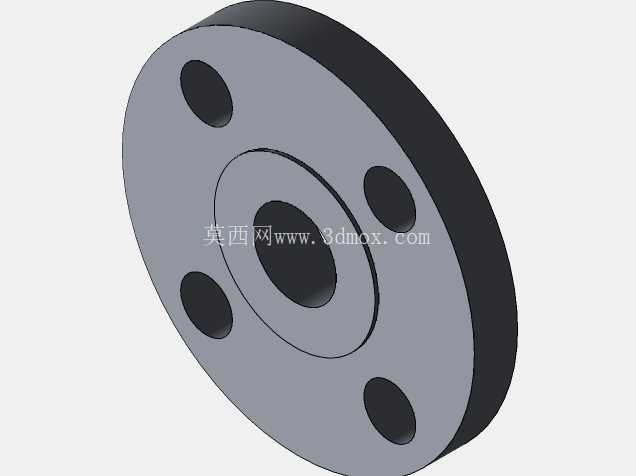

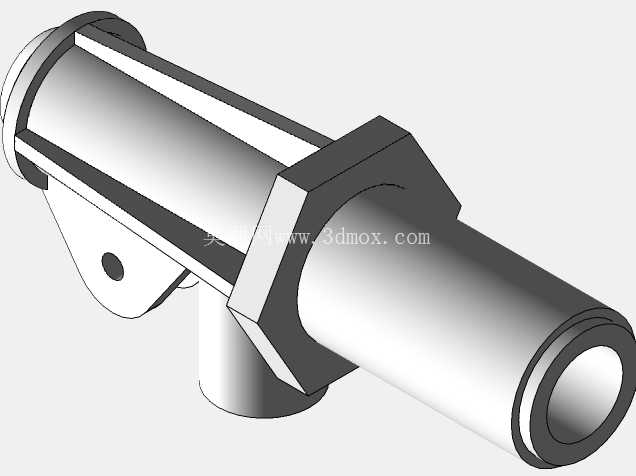

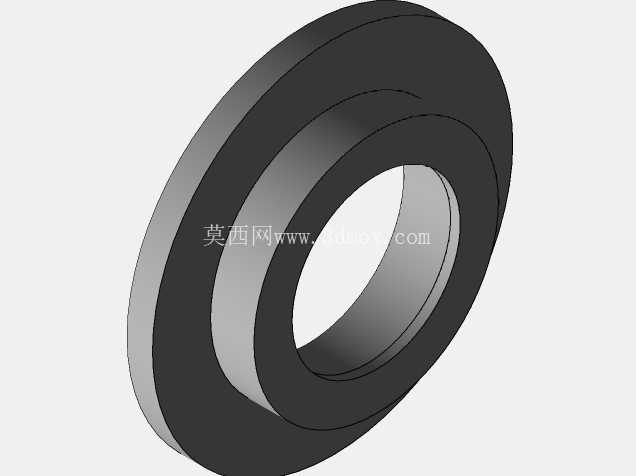

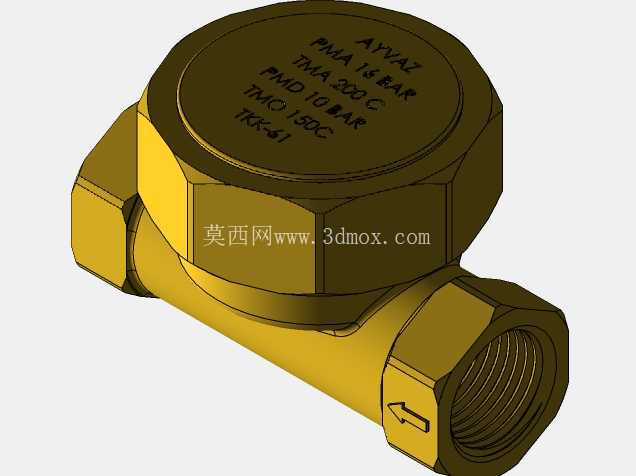

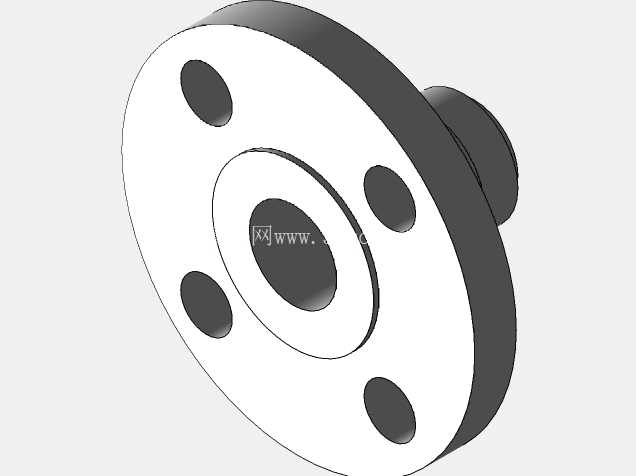

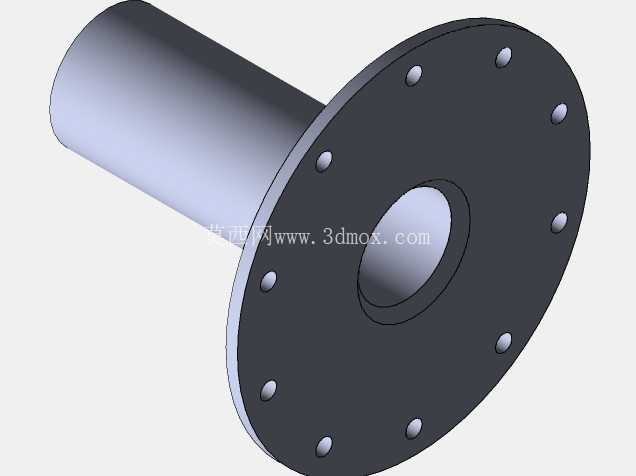

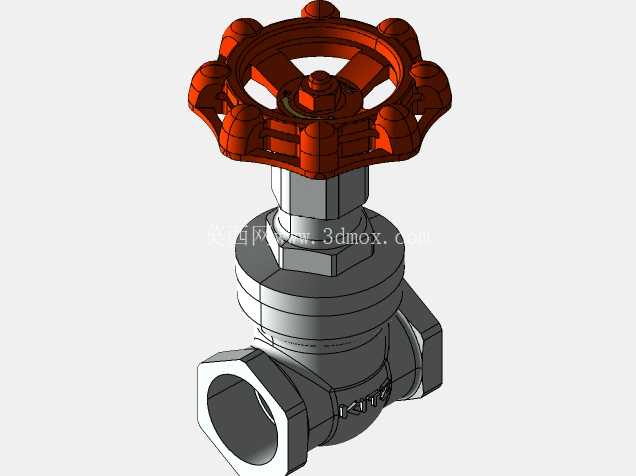

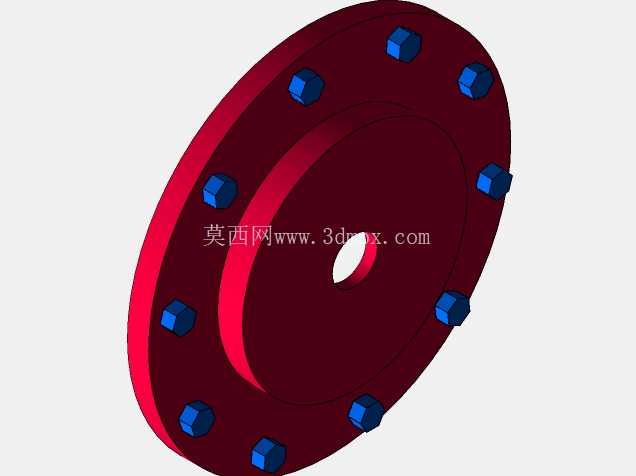

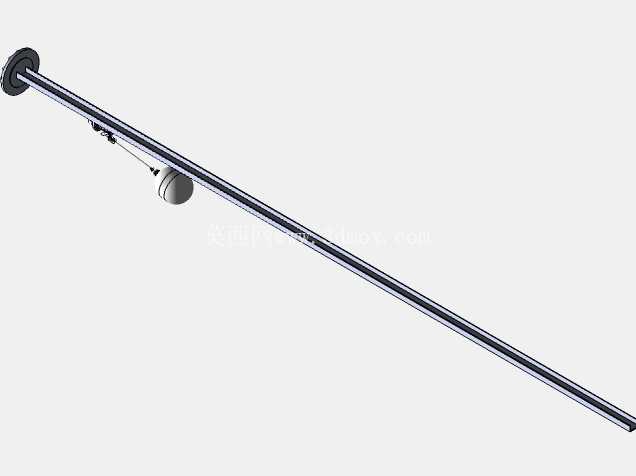

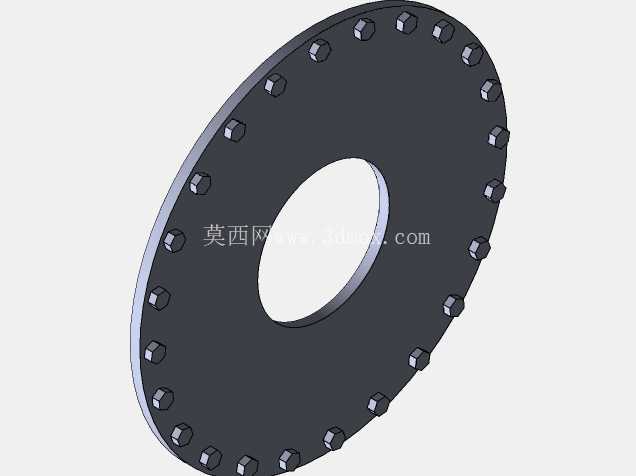

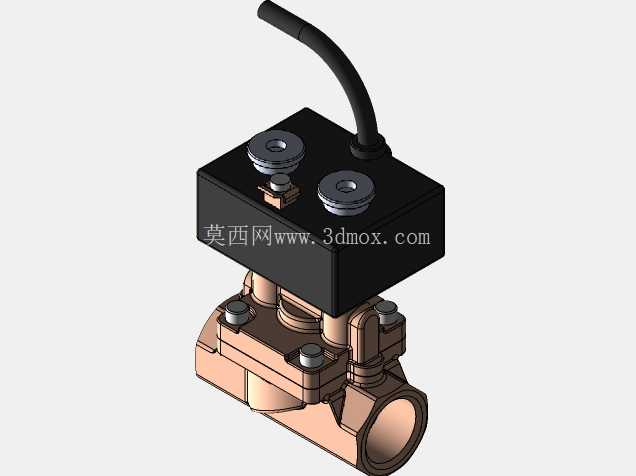

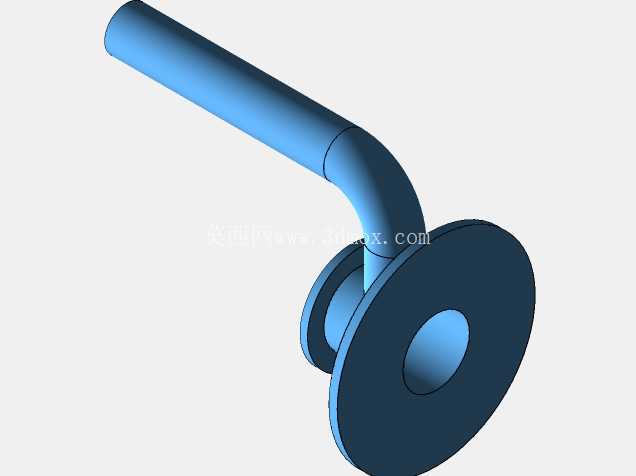

淡水输出与浓水结晶单元沿基座右侧的输送架布置，带式输送架采用倾斜布置，支架高度沿输送方向逐步抬升，末端设置支撑立柱固定，结晶后的固体盐块可通过输送带直接输出至收集容器，无需人工清掏。整套装置的管路系统采用不锈钢材质，所有管路连接采用法兰对接，便于拆装检修，管路上配套设置控制阀、流量计与压力检测点位，可实时监控各段管路的运行参数。

从安装边界来看，整套装置的基座长宽尺寸适配标准集装箱内部装运尺寸，运输时可将风力发电机叶片、光伏板、护栏等突出部件拆卸后固定在基座空余位置，整体运输无需超宽超高审批；安装时仅需对场地做简单平整硬化，预留出进水管路接驳位置与设备周边1.5米宽的运维通道即可，无需额外建设厂房或配套供电设施，大幅降低偏远点位的建设投入成本。在功能设计上，整套装置的动力部件均采用低压直流供电，配套的储能单元可储存3天运行所需的电能，遇到连续极端无光照、无风天气时也可保障设备低负荷运行，不会出现断水问题；蒸发环节采用负压薄膜蒸发工艺，相比传统蒸馏装置热能利用率提升40%以上，不需要额外配置大型锅炉供热，仅靠风光互补产生的电能即可维持蒸发温度稳定运行，产出的淡水经过后续矿化处理即可达到生活饮用水标准，能够直接解决无淡水供应区域的用水难题。
