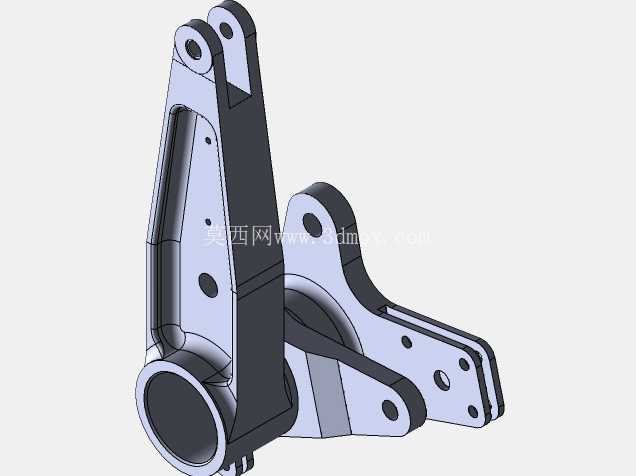

机械铰接支撑臂结构三维建模练习作品

　　该铰接支撑臂属于工业设备中常见的传力连接构件，广泛应用在工装夹具定位端、自动化生产线的摆臂机构、小型农用机具的调节连杆、专用车辆的操作联动结构中，核心作用是在两个存在相对转动需求的安装点位之间传递扭矩与支撑载荷，同时通过自身的异形轮廓避让周边运动部件，避免机构运行过程中出现干涉卡滞。从结构设计逻辑来看，整个零件采用一体化铸造成型后做机加工的工艺路线，主体设置了三个核心安装基准位：下端大直径带衬套的铰接孔作为主旋转支点，孔内预留了衬套安装的公差余量，端面设计有均匀分布的螺栓沉孔用于固定端盖，防止铰接轴窜动；中部的腰型调节槽用于调整连杆的有效工作长度，适配不同安装距下的行程需求，槽边做了R角过渡消除应力集中点，避免长期交变载荷下出现疲劳裂纹；上端的叉形铰接位用于连接动作执行端，叉口内侧设计有定位凸台，保证配套销轴安装后的同轴度，减少转动过程中的旷量。

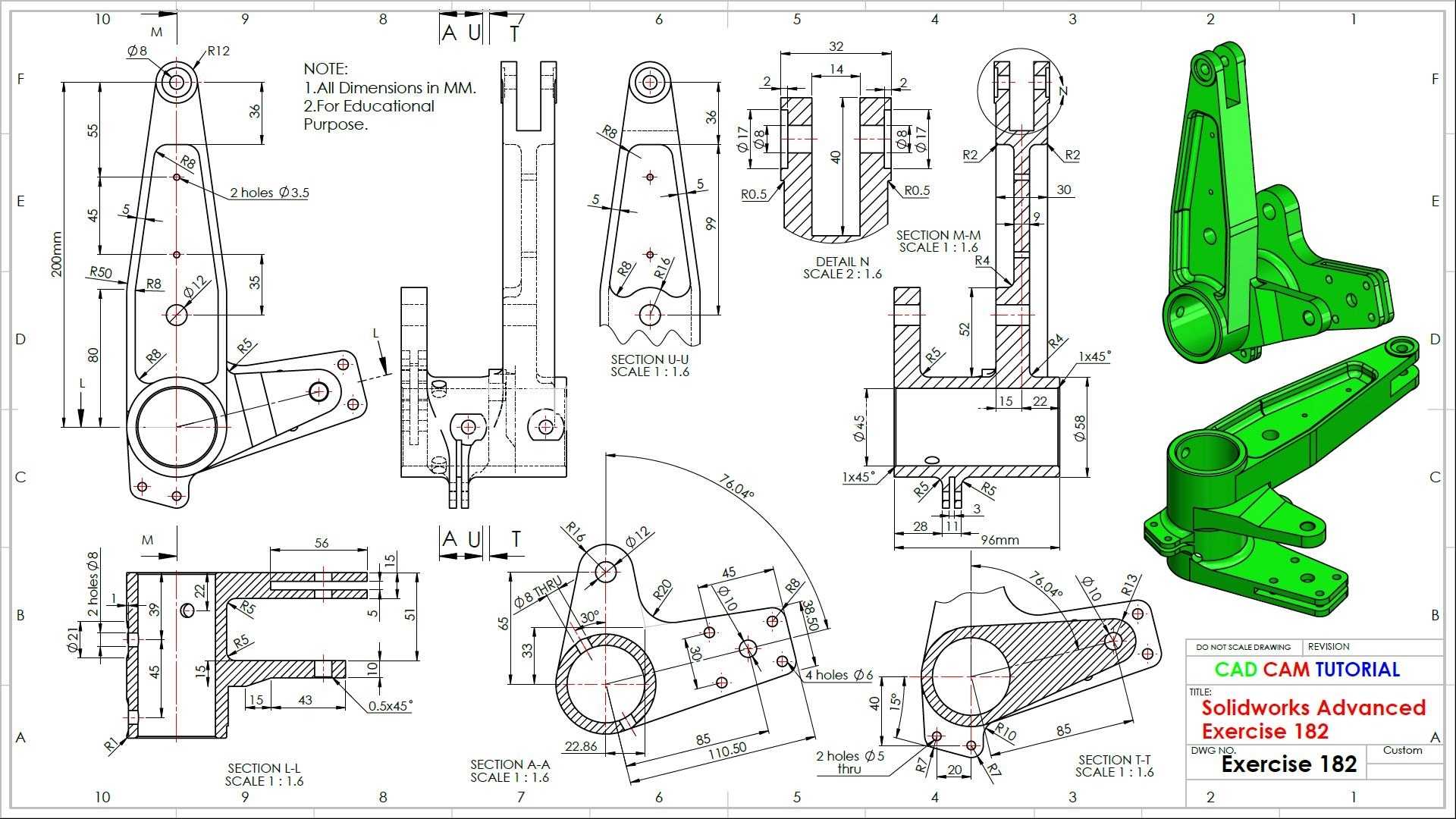

　　从工程图标注的尺寸边界来看，零件总高度控制在200mm区间，下端主铰接孔的中心到上端叉口中心的孔距公差控制在±0.1mm，各安装面的平面度要求不低于0.05mm，所有非加工面保留铸造圆角R2-R5，既满足脱模工艺要求，也能优化零件的应力分布。设计过程中优先考虑了载荷传递路径的合理性：主受力筋沿着下端铰接孔到上端叉口的连线方向布置，筋板厚度从支点处的8mm向末端逐步过渡到5mm，在保证整体结构刚度的前提下尽可能降低零件自重，非受力区域做了镂空减重处理，减少铸造过程中的缩孔缺陷概率。

　　安装适配层面，下端基座的两个安装孔中心距为85mm，孔位设计了φ5的定位销孔用于装配时的初定位，降低现场安装的调整难度；所有转动配合面的粗糙度要求达到Ra1.6，非配合面粗糙度为Ra6.3，兼顾加工成本与使用性能。从截面设计来看，多个剖视图展示了零件的壁厚变化规律：铰接孔位置的壁厚达到12mm，保证销轴挤压强度，筋板与主体连接位置做了斜度过渡，避免壁厚突变导致的铸造应力集中；侧面的凸台结构用于安装行程检测的传感器支架，凸台端面预留了螺纹孔底孔，后续装配时可直接攻丝安装附件，不需要额外焊接支架破坏零件表面防腐层。

　　在实际工况适配中，该零件可承受的径向铰接载荷不低于5kN，能够满足中低速摆动的机构使用需求，转动副位置预留了润滑脂注油通道，可定期加注润滑脂降低铰接面的磨损，延长零件的整体使用寿命。建模过程中完全遵循工程图的形位公差要求，所有配合面的尺寸均按公差中值建模，装配时可直接与标准销轴、衬套、紧固件完成虚拟装配，验证运动行程内的干涉情况，也可直接导入有限元分析软件，施加对应工况的载荷验证结构强度与变形量，为后续的零件优化提供基础模型支撑。
