卧式单级离心泵配套安装结构设计

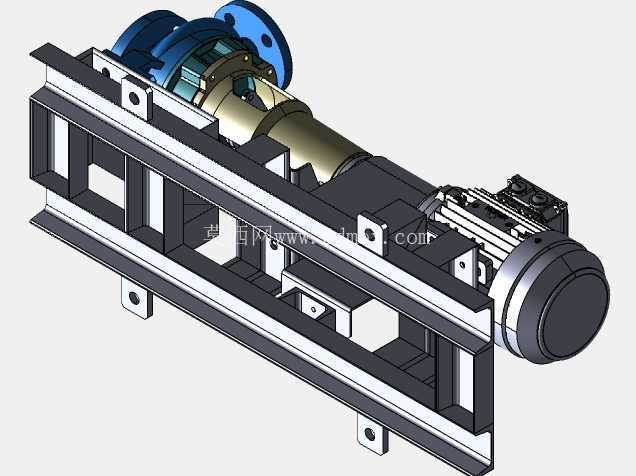

　　从结构设计逻辑来看，这套模型首先做了共用底座的刚性强化，底座采用型钢焊接框架结构，预留了四个地脚安装孔，安装孔的位置避开了型钢的焊缝区域，避免现场打膨胀螺栓时破坏底座的焊接强度，底座上的泵体安装位和电机安装位都做了加工基准面的预留，实际生产中这两个面需要一次装夹铣平，保证泵轴和电机轴的同轴度公差控制在0.1mm以内，减少联轴器运行时的偏磨问题。泵体部分采用后开门式结构，也就是检修时不需要拆下泵体和进出水管路，只需要拆开联轴器和连接架的螺栓，就能把叶轮、机封、泵轴的总成从后端抽出，这个结构设计直接把单台泵的常规检修时间从4小时压缩到1小时以内，对连续生产的化工、冶金厂区来说，能大幅减少停机带来的产能损失。这套卧式离心泵组的三维结构，完整还原了工业现场常用的单级端吸离心泵配套安装形态，从泵体、连接架、联轴器到驱动电机、共用底座的装配关系全部做了实体还原，没有省略安装配合的细节结构。在民用供水、工业循环水、化工介质输送、暖通空调水系统这类场景里，这类卧式离心泵是应用占比最高的流体输送设备，相比立式泵，它的重心更低，运行稳定性更好，大流量工况下的振动控制更有优势，日常维护时不需要拆卸管路就能完成机封、轴承的检修，这也是很多厂区循环水站优先选用卧式结构的核心原因。

　　泵的进出口采用法兰连接结构，法兰的螺栓孔分布、密封面尺寸都匹配通用管路标准，现场配管时不需要额外做转接法兰，进水口沿轴向水平设置，出水口垂直向上布置，这个流道走向能减少泵腔内的气蚀余量，开机前灌泵时能顺利排净泵腔内的空气，避免运行时出现气缚导致流量不足。传动部分采用弹性柱销联轴器连接泵轴和电机轴，联轴器外部没有省略安全防护罩的安装位，实际现场安装时必须加装防护罩，避免运转时衣物、工具卷入转动部件造成安全事故，联轴器的柱销采用橡胶弹性材质，能吸收电机启动时的瞬时冲击，也能补偿少量的安装同轴度误差，降低轴系的交变应力。

　　配套的驱动电机采用B3卧式安装结构，电机底脚直接固定在共用底座的调整垫板上，垫板预留了调整螺栓的安装位置，现场找正的时候可以通过调整螺栓微调电机的高度和水平位置，不需要反复敲打电机或者塞垫片，找正效率更高。从安装边界来看，整套泵组的长度方向尺寸覆盖从泵进口法兰端面到电机风罩端面的全部距离，宽度方向以底座两侧的安装面为最大边界，高度方向从底座底面到电机接线盒顶端为最高尺寸，现场做设备基础的时候，需要在底座周围预留至少300mm的操作空间，方便日常巡检时检查机封泄漏情况、给轴承座加注润滑脂，进出口管路的支架不能直接压在泵体法兰上，要把管路的重量独立支撑，避免泵体承受额外的管路应力导致泵轴变形、机封过早泄漏。

　　在建模细节上，所有的连接螺栓、定位销都做了实体建模，没有用简化的螺纹装饰线代替，泵体的流道部分做了壁厚还原，能直观看到泵腔内部的叶轮安装空间和蜗壳流道的走向，机架的型钢拼接位置做了焊缝的示意，能直接用来指导焊接工装的设计，电机的接线盒、风罩、散热筋这些细节也都完整还原，做厂区设备布局建模的时候，可以直接套用这个模型做管线综合排布，不会出现设备尺寸和现场实际不符的问题。这类泵组在选型时，需要根据输送介质的腐蚀性、温度选择对应的过流部件材质，常温清水工况用普通铸铁材质即可，输送弱酸弱碱介质需要用304或者316不锈钢材质，输送含固体颗粒的介质则需要在叶轮和泵腔内壁加装耐磨衬板，这套模型的结构预留了材质替换的装配基准，修改过流部件的材质参数时不需要调整整体安装尺寸。
