卧式承压储罐工业设备结构设计

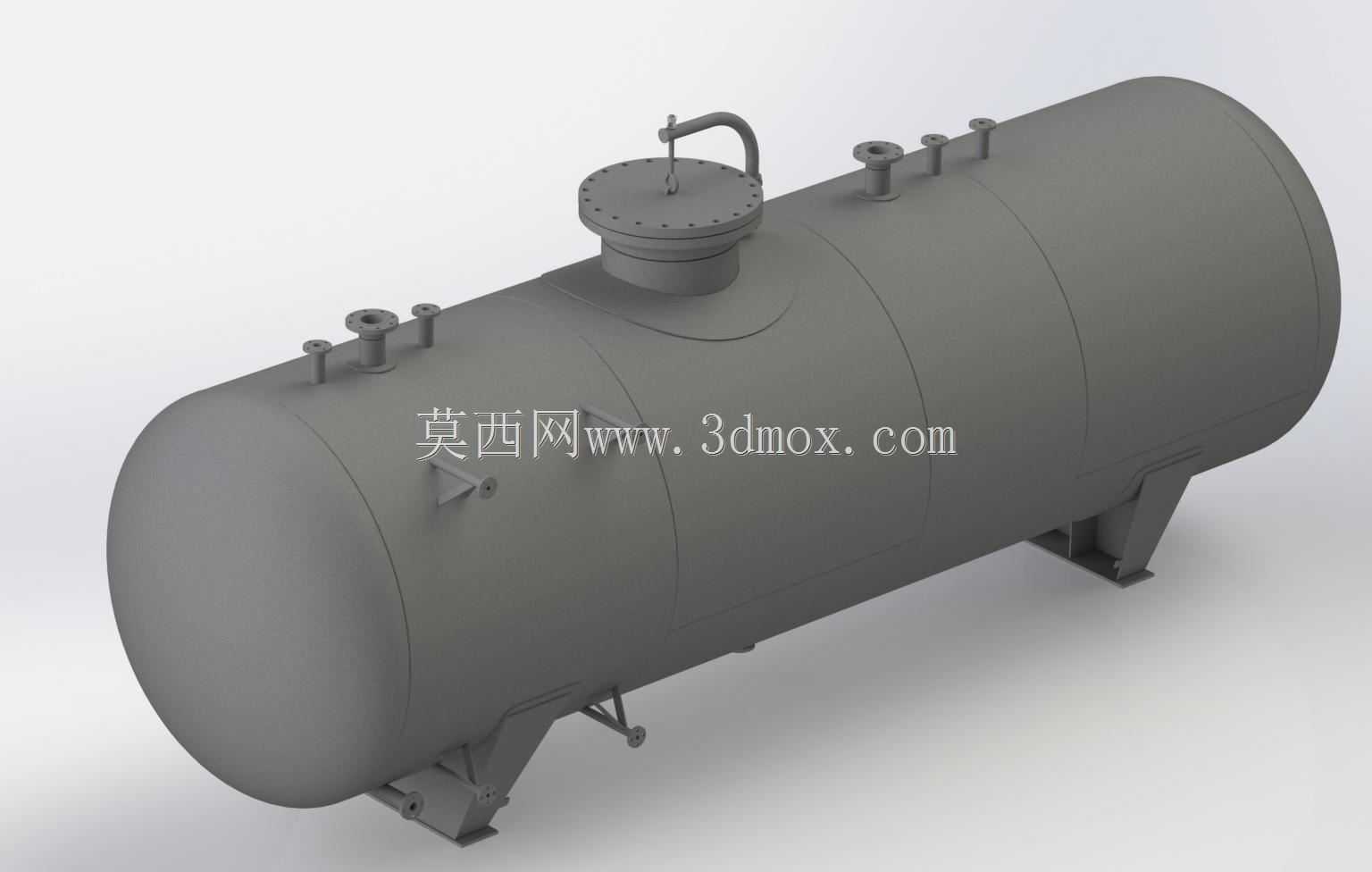

该卧式储罐主要应用于石油化工、精细化工、食品加工、水处理等行业的物料暂存环节，可承载常温或中温工况下的液态、气态介质存储需求，也可作为工艺系统中的缓冲容器平衡管路压力波动，减少上游设备启停对下游工序的流量冲击。从结构设计来看，整体采用卧式圆筒形承压壳体结构，筒体段采用等壁厚卷制焊接成型，两端采用标准椭圆形封头，相比平封头可有效降低壁厚需求，减少材料用量的同时提升承压能力，壳体外部设置鞍式支座作为支撑结构，支座与筒体接触位置设置垫板分散局部应力，避免支座焊接位置出现应力集中导致的壳体变形，支座底部预留地脚螺栓安装孔，可直接与混凝土基础或钢制平台框架连接固定，安装时需保证两个鞍座的水平度偏差控制在允许范围内，避免壳体附加弯曲应力。筒体顶部设置人孔结构，人孔带回转盖及吊环结构，方便检修人员进入罐体内部开展清理、焊缝检测、内件维护等作业，人孔法兰采用凹凸面密封结构，适配中低压工况的密封需求，减少介质泄漏风险。人孔旁沿筒体轴向排布多个工艺接管，分别用于介质进料、出料、排气、排污、仪表安装等不同功能，接管与筒体采用全焊透结构连接，接管端部预留法兰连接面，可直接与工艺管路、阀门、液位计、压力表等外接部件对接，接管位置排布充分考虑操作空间，避免相邻阀门、仪表安装后出现操作干涉。筒体侧面设置爬梯及操作平台连接耳板，方便操作人员到达罐顶开展阀门操作、巡检作业。设计过程中充分考虑了壳体的承压稳定性，筒体外壁设置多圈加强圈结构，提升筒体在外压或负压工况下的抗失稳能力，同时在支座位置、接管开孔位置做了局部补强处理，弥补开孔造成的壳体强度削弱。整体外形采用长径比适配常规厂区布置需求，安装边界充分考虑运输尺寸限制，可满足公路运输的尺寸要求，现场安装无需额外拆分壳体，减少现场焊接工作量。
