圆柱型锂离子电芯结构三维设计

在消费电子、小型便携设备、手持检测仪器这类需要独立供电的产品结构开发环节，圆柱型锂电芯是选型频率极高的储能供电部件，很多刚接触结构设计的工程师容易忽略电芯的实际安装边界，只参考标称尺寸做仓体设计，最后打样阶段出现装不进去、极耳对位偏差、挤压外壳留下安全隐患的问题，这个三维模型就是针对这类选型痛点，还原了量产18650规格圆柱锂电芯的真实外形细节，能直接导入装配体做干涉检查，省去手动测绘核对尺寸的重复工作。

从实际应用场景来看，这类圆柱锂电芯的覆盖范围极广，小到手持对讲机、便携测温仪、强光手电，大到小型储能电源组、电动工具的电池包，都会用到该规格的电芯，不同应用场景下对电芯的安装固定要求差异很大：比如手持类通讯设备里，电芯需要和PCB板、天线模组、按键结构挤在有限的壳体内腔，这时候不仅要保证电芯本体能顺利放入电池仓，还要预留出极耳焊接的操作空间、绝缘垫片的安装厚度，以及外壳注塑件的拔模斜度余量；如果是多串多并的电池包应用，还要考虑电芯之间的支架卡槽间隙、镍带连接的走位空间，避免相邻电芯出现挤压变形。

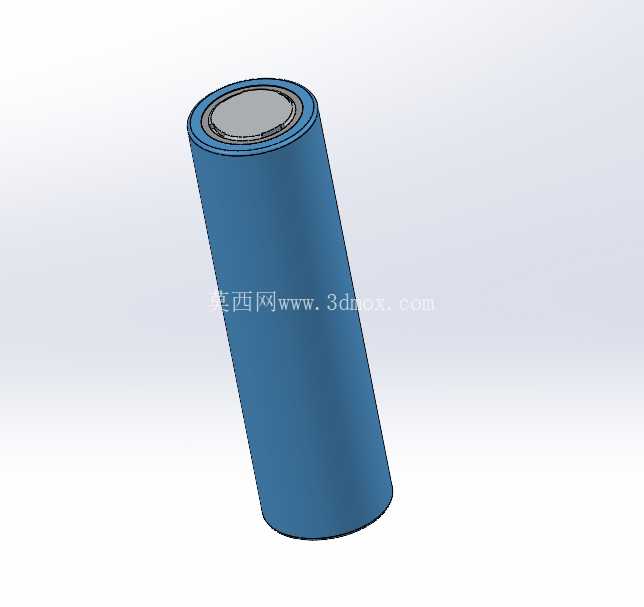

这个模型在设计时没有做过度简化，还原了电芯外壳的卷绕成型圆角特征，顶部正极盖帽的凸起高度、绝缘密封圈的台阶结构都做了1:1的还原，不会出现简化模型里把电芯做成纯光滑圆柱体，导致装配时顶部盖帽和壳体筋位干涉的问题。尺寸上严格遵循量产电芯的实际公差带控制，直径18mm的尺寸是包含了外层绝缘皮的实际最大外径，做电池仓设计时不用再额外叠加绝缘层厚度，65mm的总高度是从负极底面到正极盖帽最高点的尺寸，能直接用来校核仓体的深度方向余量，不会出现仓体做浅了盖不上后盖的问题。

很多工程师在做通讯类手持设备的结构设计时，容易把电芯当成标准方块类零件处理，忽略圆柱曲面和仓体内壁的配合间隙，实际上圆柱电芯的固定不能靠整个圆柱面过盈配合，那样不仅装配难度大，长期使用中外壳受挤压还可能损伤内部卷绕结构，正确的设计思路是用3-4条轴向筋位和电芯外圆做线接触，预留0.1-0.2mm的间隙方便装配，同时筋位的高度要控制在0.3mm以内，避免占用过多径向空间，这个模型的外圆曲面精度足够支撑这类筋位的配合设计，导入后直接测量曲面到仓体内壁的距离就能快速调整筋位参数。

另外在做整机的重量配平计算时，这个模型也能赋予对应材质的密度参数，直接输出准确的电芯重量，不用再查手册估算，对于手持类通讯设备来说，重心位置直接影响握持手感，准确的电芯重量数据能帮助工程师在设计阶段就调整主板、按键、天线的布局位置，避免样机做出来出现头重脚轻的问题。还有安全间隙的校核，电芯外壳和整机内部的金属结构件之间必须预留至少0.5mm的绝缘间隙，或者加贴绝缘麦拉片，用这个三维模型做装配检查时，能直接测量电芯各个面到周边金属件的距离，快速排查绝缘距离不足的隐患，比拿着二维图纸核对尺寸要直观很多，也能减少后期整改的次数。

针对电池仓的防呆设计，这个模型也还原了正负极的端面特征，正极的凸起盖帽和负极的平面结构差异清晰，设计仓体的接触弹片时，可以直接参考正负极的端面形状调整弹片的压缩量，正极弹片的压缩行程要匹配盖帽的凸起高度，避免接触不良或者顶坏盖帽结构，负极弹片则要保证和电芯底面的平面充分接触，过流面积满足设备的最大放电电流要求。很多新手设计的弹片要么压缩量太大，长期使用后弹片疲劳失去弹性，要么压缩量太小，设备跌落时出现瞬间断电的问题，借助精准的电芯模型，在装配环境里模拟弹片的压缩状态，就能提前把弹片的行程参数调整到合理范围。
