家用蒸汽电熨斗外观与内部结构三维数模

日常家用熨烫场景中，蒸汽熨斗是处理织物褶皱、保障衣物平整的核心手持器具，该三维数模完整还原了蒸汽熨斗的整机外形、部件装配关系与关键功能结构，可作为小家电结构设计、外观迭代、装配验证环节的参考载体。从实际使用场景出发，家用蒸汽熨斗需要兼顾手持操作的握持舒适度、熨烫作业的蒸汽输出效率、底板与织物接触的熨烫平整度，同时还要考虑日常收纳的空间占用、加水操作的便捷性，这些需求都在数模的结构设计中得到了对应体现。

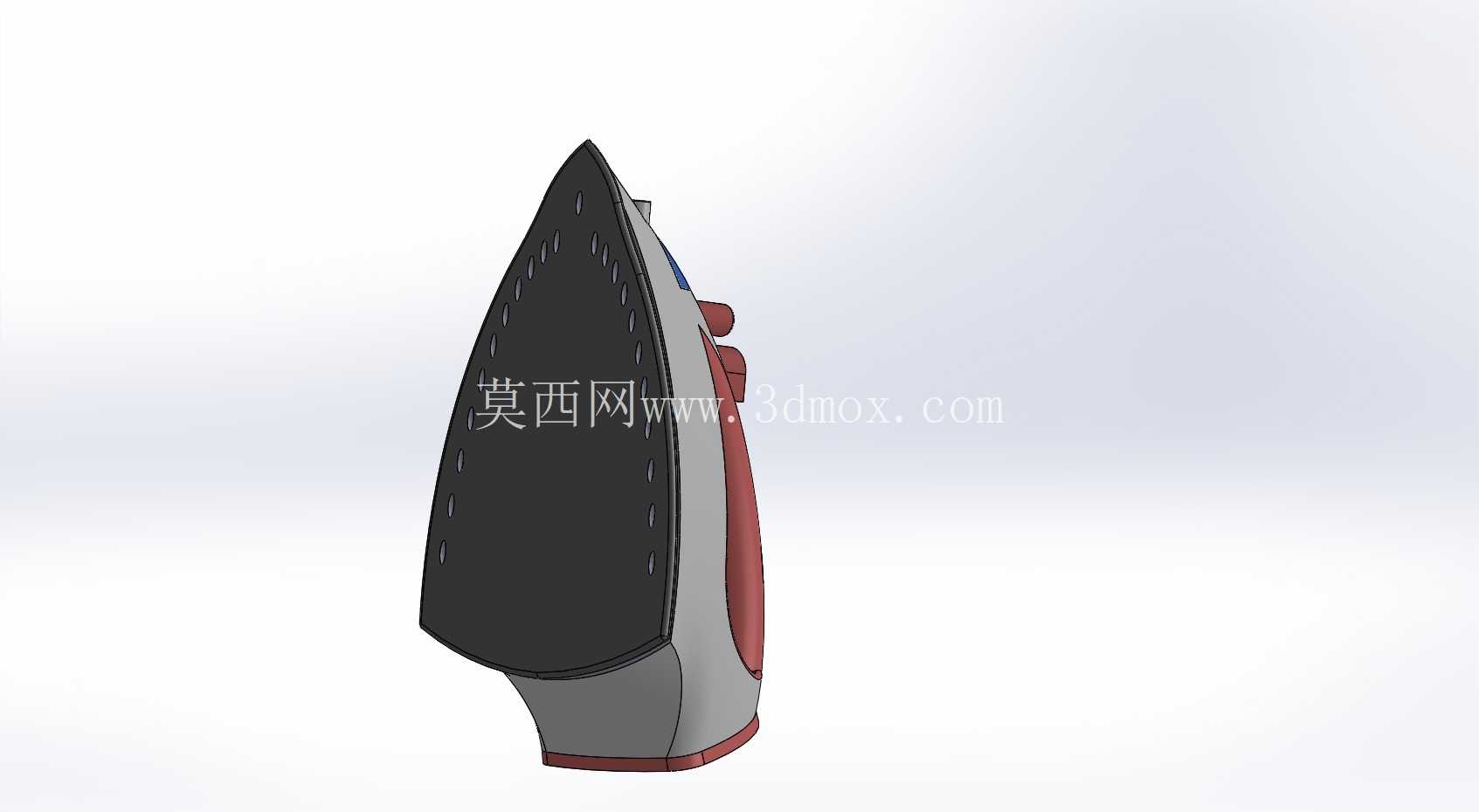

整机外形采用符合人体工学的流线型设计，握持区域做了内凹弧面处理，匹配日常手持熨烫时的手掌贴合角度，长时间握持作业不易产生肌肉酸胀感；机身主体采用灰白主色调搭配局部功能区的色彩区分，前端尖型底板设计可深入衣物领口、纽扣间隙、裤线边角等狭窄区域作业，避免常规平底板无法处理细节褶皱的问题。数模中还原的底板部分，前端设置了蒸汽喷射孔组，可在熨烫时输出高温蒸汽软化织物纤维，降低熨烫时的推力需求，同时减少织物被高温烫伤的概率；底板边缘做了圆弧过渡处理，避免熨烫过程中剐蹭织物造成勾丝、压痕问题。

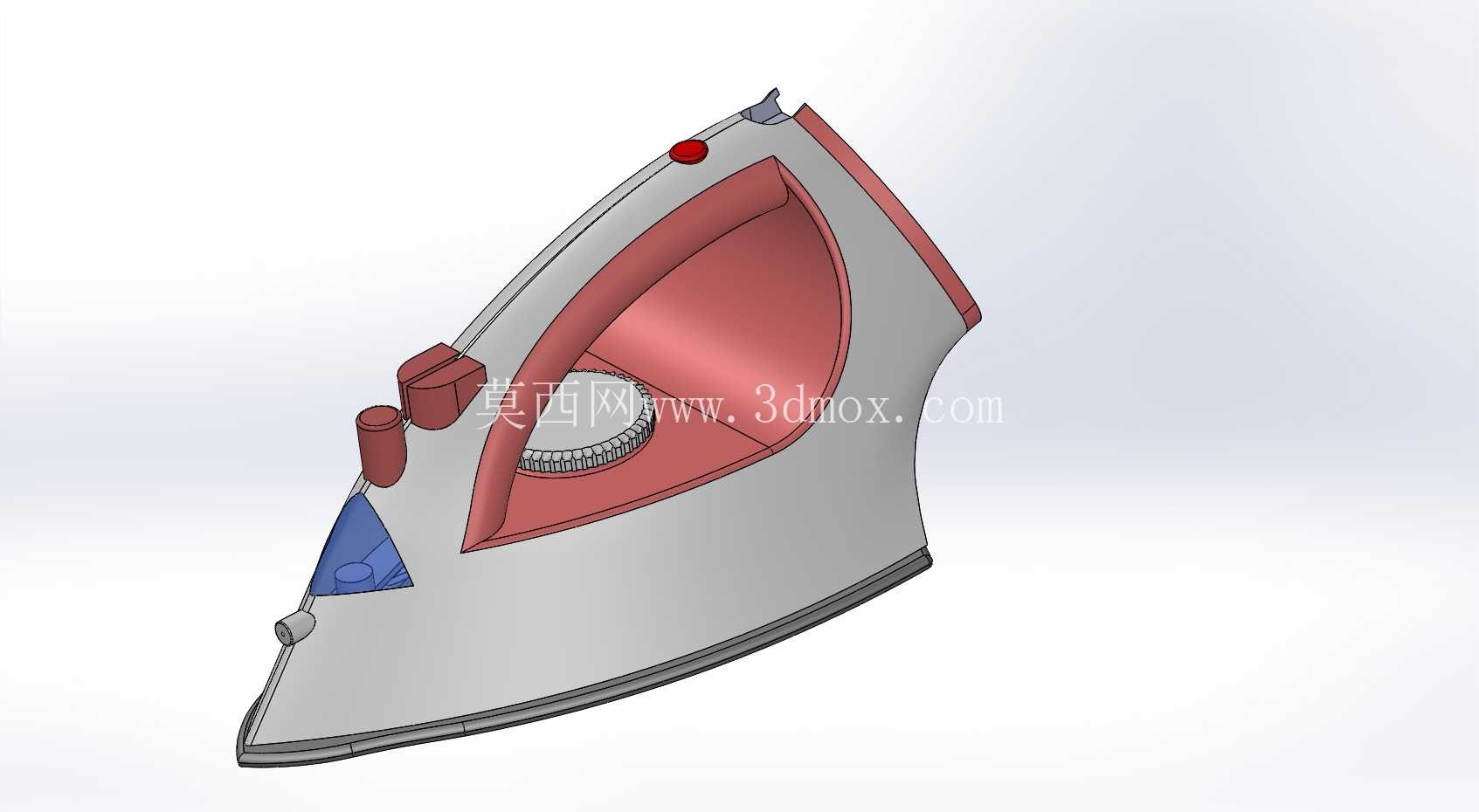

机身顶部设置的红色按键为蒸汽喷射控制键，按压时可触发瞬时大流量蒸汽输出，针对顽固褶皱区域做定点强化熨烫；机身侧部的旋钮结构为蒸汽量调节部件，可根据不同织物的耐受温度、熨烫需求调整蒸汽输出档位，适配棉、麻、化纤、丝绸等不同材质衣物的熨烫要求。机身前部的蓝色透明区域为储水仓观察窗，可直观查看内部剩余水量，避免熨烫过程中缺水干烧，储水仓的注水口设置在机身前端靠近尖部的位置，加水时无需翻转整机，操作便捷性更高。

从结构设计思路来看，该数模将整机拆分为底板加热组件、储水仓组件、握持手柄外壳、蒸汽控制组件、电源线连接端几个核心模块，各模块之间的装配卡扣、连接定位结构都做了完整还原，可直接用于装配干涉检查、结构强度仿真的前置模型导入。整机的外形尺寸控制在常规家用手持器具的合理区间内，长度方向不超过280mm，宽度方向最大尺寸为120mm，握持区域的直径尺寸匹配成年人手掌抓握范围，放置在常规家用熨衣板上作业时，重心落在底板中心区域，不会出现侧翻问题；收纳时可竖直放置，占用的台面空间仅为底板投影面积，适配小户型家庭的收纳空间要求。

针对实际使用中容易出现的问题，该结构在设计时做了对应优化：手柄与底板连接的位置做了隔热层结构预留，避免底板高温传导至手柄区域造成烫伤；机身外壳的拼接缝隙做了错位止口设计，熨烫过程中产生的冷凝水不会从缝隙渗入内部电路区域，提升使用安全性；蒸汽通道的走向做了平滑圆弧过渡，减少蒸汽输送过程中的冷凝水残留，避免熨烫时出现滴水问题打湿衣物。数模中各部件的壁厚都按照小家电注塑件的常规工艺要求设置，外壳壁厚均匀，转角位置做了圆角过渡避免应力集中，可直接用于后续的注塑模具设计参考，不需要额外做壁厚调整。

在工业设计验证环节，该数模可用于外观手板制作的结构依据，通过3D打印制作等比例手板后，可直接验证握持手感、按键操作行程、各功能部件的操作便捷性；在结构优化环节，可基于该数模调整底板加热功率、储水仓容量、蒸汽通道孔径等参数，适配不同定位的产品开发需求，比如面向差旅场景的便携款可在该结构基础上缩小尺寸、降低储水仓容量，面向商用干洗店的专业款可加大底板面积、提升蒸汽输出功率。
