爱普生TM-T70商用收据打印设备结构建模

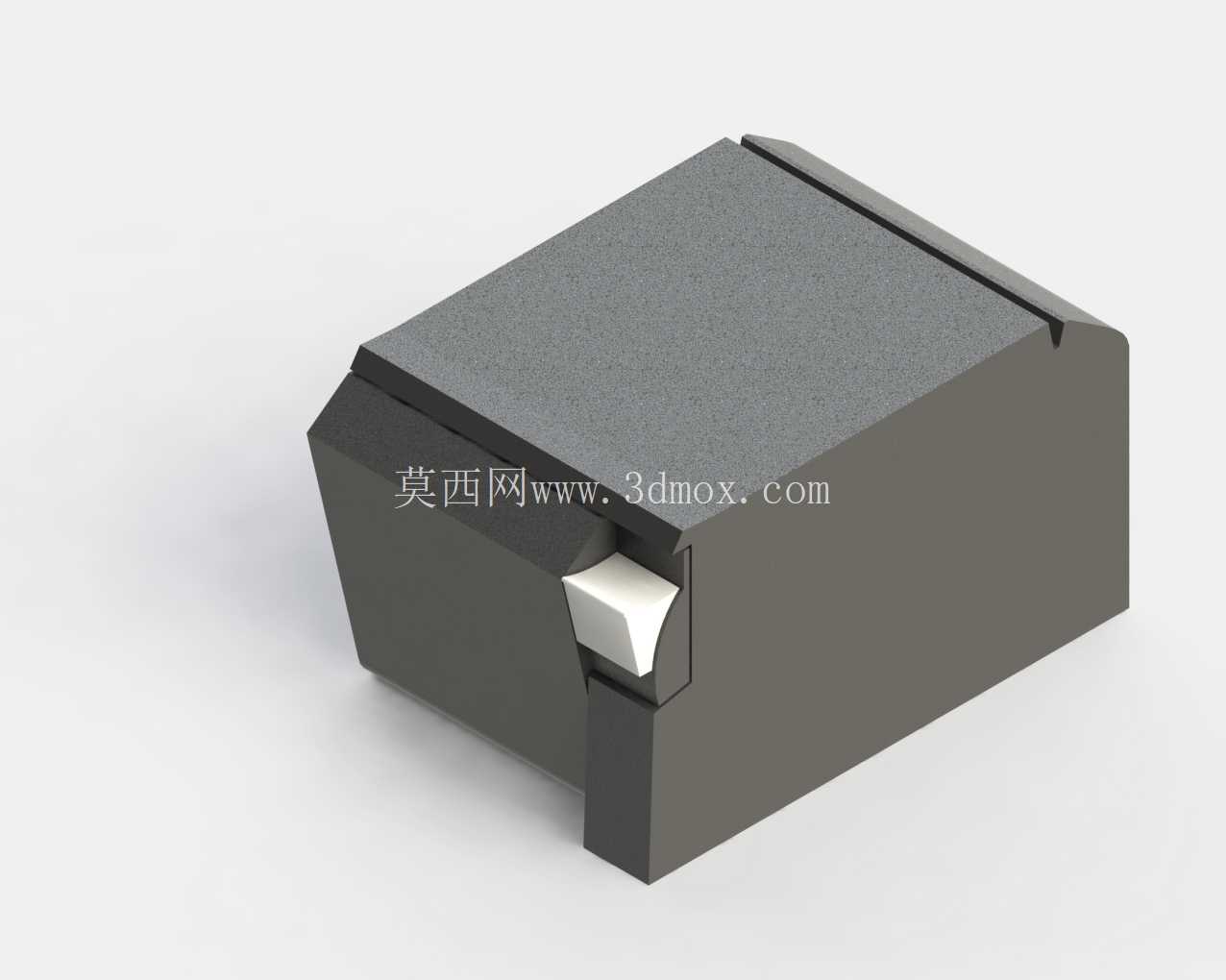

　　在零售门店收银、餐饮后厨打单、商超结算、政务服务窗口凭证输出这类高频票据输出场景里，热敏收据打印机的结构可靠性直接决定了前台作业的流畅度，爱普生TM-T70作为面向高频商用场景推出的热敏收据打印设备，其结构设计的合理性一直是商用外设选型、非标收银台集成设计时的重点参考对象。做这款设备的三维建模时，最先要锚定的是实际安装场景的边界约束：这类设备通常会嵌入收银台台面预留槽、或是放置在台面靠近收银员操作侧的位置，部分连锁门店会将其与收银扫码模块、钱箱做集成式安装，因此建模时首先要还原设备的整体外轮廓尺寸，设备整体为方正的梯台切角造型，顶面做了微斜的过渡处理，既可以避免顶面积灰掉落进出纸缝隙，也能在嵌入式安装时和台面预留槽的压边形成自然贴合，不会出现突出的硌手棱边。

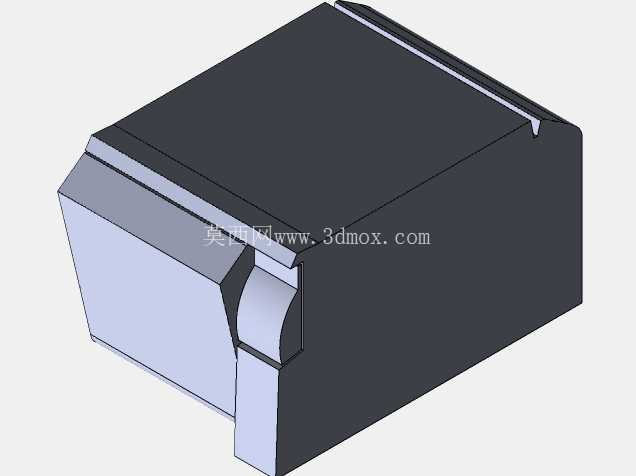

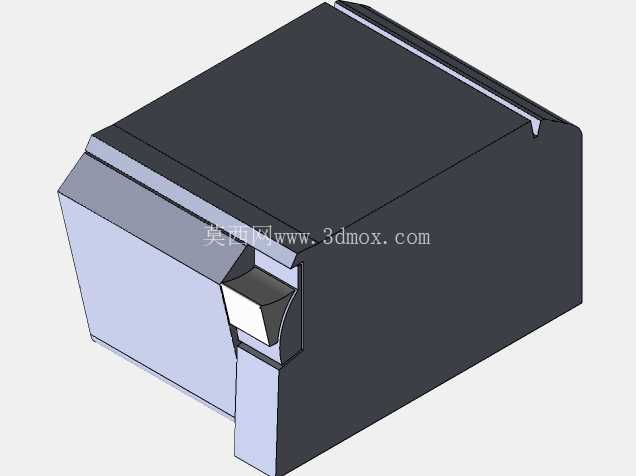

　　设备前部的出纸口做了内凹的导纸结构，出纸唇口采用小角度斜切设计，打印完成的热敏票据会顺着斜角自然向外探出，方便操作人员单手撕取，建模时要注意出纸口内部的导纸辊安装位预留，唇口的突出尺寸不能过大，否则在紧凑收银台布局时容易被过往的物料、购物篮剐蹭导致票据扯断。设备底部的安装定位孔位要严格匹配实际安装尺寸，常规台面放置时底部的防滑胶垫位要做下沉处理，保证胶垫装配后设备底面和台面之间留出2mm左右的散热间隙，避免长时间连续打印时底部热量堆积影响热敏打印头的使用寿命；如果是嵌入式安装场景，设备侧面的固定卡扣位要和台面支架的卡槽尺寸对应，卡扣的插拔行程控制在5mm，方便后期设备维护时快速拆卸，不需要额外拆解台面结构。

　　从功能结构的还原角度，这款设备采用前出纸设计，纸仓开启结构位于设备前部下方，建模时要还原纸仓盖的开合角度，最大开合角度要达到120度，保证更换纸卷时操作人员可以直接将直径80mm的标准热敏纸卷直接放入纸仓，不需要额外调整纸卷位置，纸仓内部的纸卷定位轴采用偏心设计，纸卷放入后会靠自身重力压在走纸辊上，减少走纸时的打滑概率。设备后部的接口区域做了内凹的藏线结构，电源接口、通讯接口都布置在后部的凹槽内，连接线插好后线材会顺着凹槽向下引出，不会因为线材顶到墙面或是安装背板导致设备无法放平，建模时要注意接口区域的避让尺寸，不同规格的电源插头、串口/USB接头插装后不能和周边结构产生干涉。设备外壳的壁厚控制在2.5mm，采用阻燃ABS材质的注塑结构，边角处全部做了R3以上的圆角处理，既可以提升注塑生产时的熔体流动性，减少注塑缺陷，也能避免日常使用时尖锐边角磕碰伤人。顶面的磨砂纹理区域做了微纹理处理，建模时可以通过表面粗糙度参数还原该质感，该区域主要是用来放置临时待取的票据，磨砂纹理可以避免票据打滑掉落。设备侧面的散热格栅采用斜向开孔设计，开孔角度向下倾斜15度，既可以保证内部打印头工作时的热量自然散出，也能避免泼溅的液体直接从格栅流入设备内部，格栅的开孔宽度控制在3mm以内，防止日常使用时细小的杂物掉入设备内部造成走纸故障。

　　在做装配干涉检查时，要重点核对走纸通道的间隙，从纸仓到出纸口的整个走纸路径上，所有结构件的间隙要保持在1.5mm以上，避免热敏纸在走纸过程中出现卡纸问题；打印头的安装位要做定位凸台设计，保证打印头和胶辊之间的平行度误差控制在0.1mm以内，确保整个打印幅面的打印压力均匀，不会出现局部打印字迹模糊的问题。很多做收银系统集成的结构工程师在做非标台架设计时，都会参考这款设备的安装尺寸来预留安装位，因为其外形尺寸紧凑，没有多余的突出结构，不管是台面放置还是嵌入式安装都能适配，同时前出纸的设计不需要在设备后方预留出纸空间，能有效压缩收银台的整体进深尺寸，在面积有限的便利店、奶茶店档口场景下，这种空间友好的结构设计优势非常明显。建模过程中还要注意设备重心的匹配，整机重心偏向前部出纸侧，单手撕取票据时设备不会出现翘头的问题，底部的四个胶垫位置要对应重心分布，保证设备放置时的稳定性，即使在倾斜5度的台面上放置也不会出现滑移。
