惠普Sprocket便携照片打印机结构设计

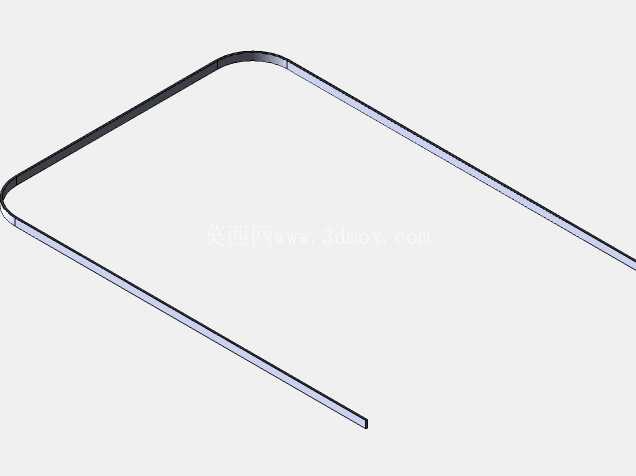

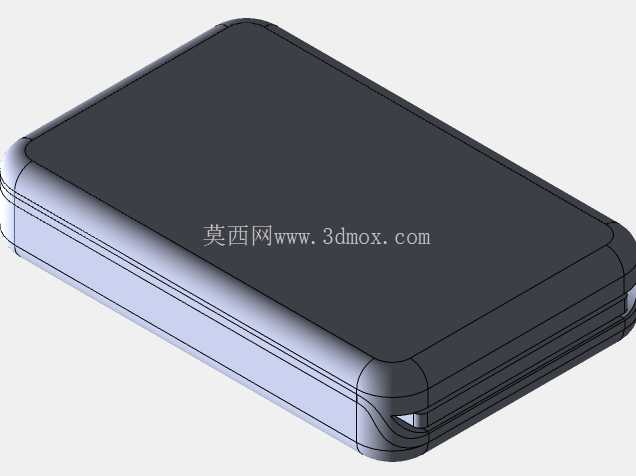

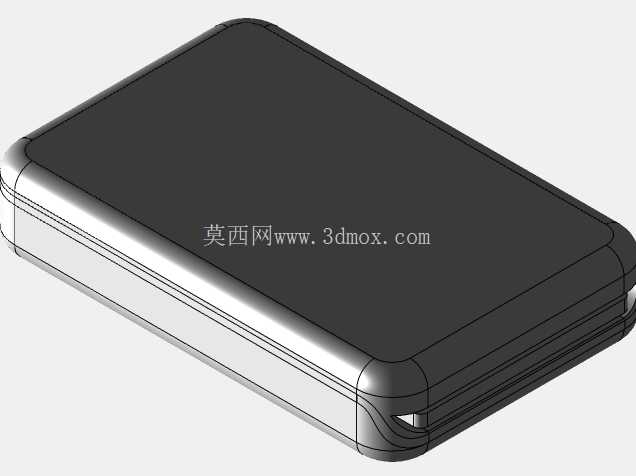

这款便携照片打印机的结构设计，首先围绕随身使用的场景做了全维度的边界约束，整体采用圆角方形的紧凑壳体布局，外壳边缘做了连续的大圆弧过渡，没有突出的尖锐结构，既可以避免日常揣放时刮蹭衣物、包袋内衬，也能在意外跌落时分散边角的冲击应力，降低壳体开裂的风险。壳体中缝处设置了一圈细窄的装饰条，同时也作为上下壳的装配定位基准，装配时可以通过这条饰条快速对齐上下壳的卡扣位置，减少装配对位的公差累积，保证整机接缝的均匀度。

从实际使用场景来看，这类设备主要面向随身即时影像输出需求，用户多在外出聚会、旅行途中使用，不需要外接固定电源，也不需要复杂的走线布置，因此整机的内部堆叠做了极高的密度优化：打印核心模组、供电模块、控制电路板全部沿壳体平面分层排布，没有冗余的结构空间，在保证核心功能的前提下把整机外轮廓压缩到可以单手握持的尺寸，日常放在口袋、小型挎包中都不会占用过多空间。设备的出纸口设置在壳体侧部的窄缝位置，缝口做了内凹的导纸斜面，打印完成的相纸可以顺着斜面顺滑导出，不会出现卡纸、刮花相纸涂层的问题，进纸仓则集成在壳体内部，相纸装填后完全封闭在仓内，避免日常携带时灰尘、杂物进入仓内污染相纸或者影响走纸辊的传动精度。

功能设计上，这款设备主打无墨热敏打印输出，内部不需要设置复杂的墨盒容纳腔、墨路输送结构，大幅简化了内部结构的复杂度，也降低了整机的重量。走纸机构采用微型辊轴传动，辊轴的支撑位直接集成在壳体的内部筋位上，不需要额外设置独立的支撑支架，既减少了零件数量，也能保证辊轴的装配同轴度，避免走纸过程中出现偏斜、卡纸的问题。设备顶面设置了品牌标识区域，该区域同时也是内部蓝牙模块的信号透传位置，壳体对应位置没有做金属镀层处理，保证无线信号的传输稳定性，用户可以通过移动设备直连完成照片传输，不需要额外设置复杂的实体操作按键，整机外观保持了极高的简洁度。

尺寸设计上，整机的外部轮廓严格匹配随身收纳的边界要求，厚度控制在可以轻松放入牛仔裤口袋的范围，边角的圆弧半径经过反复调整，既保证握持时的贴合手感，也不会因为圆弧过大浪费内部的堆叠空间。壳体表面采用细磨砂的表面处理工艺，既可以提升握持时的摩擦力，减少手持滑落的风险，也不容易残留指纹、划痕，长期使用依然能保持外观的整洁度。内部的电路板固定位全部采用卡扣加定位柱的方式，不需要过多的螺丝固定，既提升了装配效率，也方便后期的维修拆解，所有内部筋位的厚度都做了均匀化处理，避免注塑成型时出现缩痕、翘曲的问题，保证壳体外观面的成型质量。

从结构可靠性角度来看，整机的上下壳采用周圈均匀分布的卡扣连接，在边角受力位置额外设置了螺丝固定柱，保证跌落时壳体不会出现脱开的问题，内部的电池仓做了独立的限位筋结构，电池装配后被筋位完全限位，不会因为晃动出现移位、接触不良的问题。打印头的位置设置了微小的弹性补偿结构，可以自动适应不同批次相纸的厚度公差，保证打印压力均匀，输出的照片色彩一致性更好，不会出现局部偏淡、压痕过重的问题。
