法兰安装迷你Din四芯信号连接插座

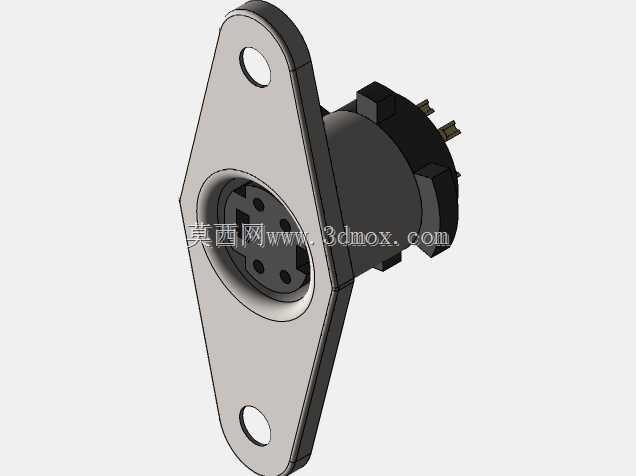

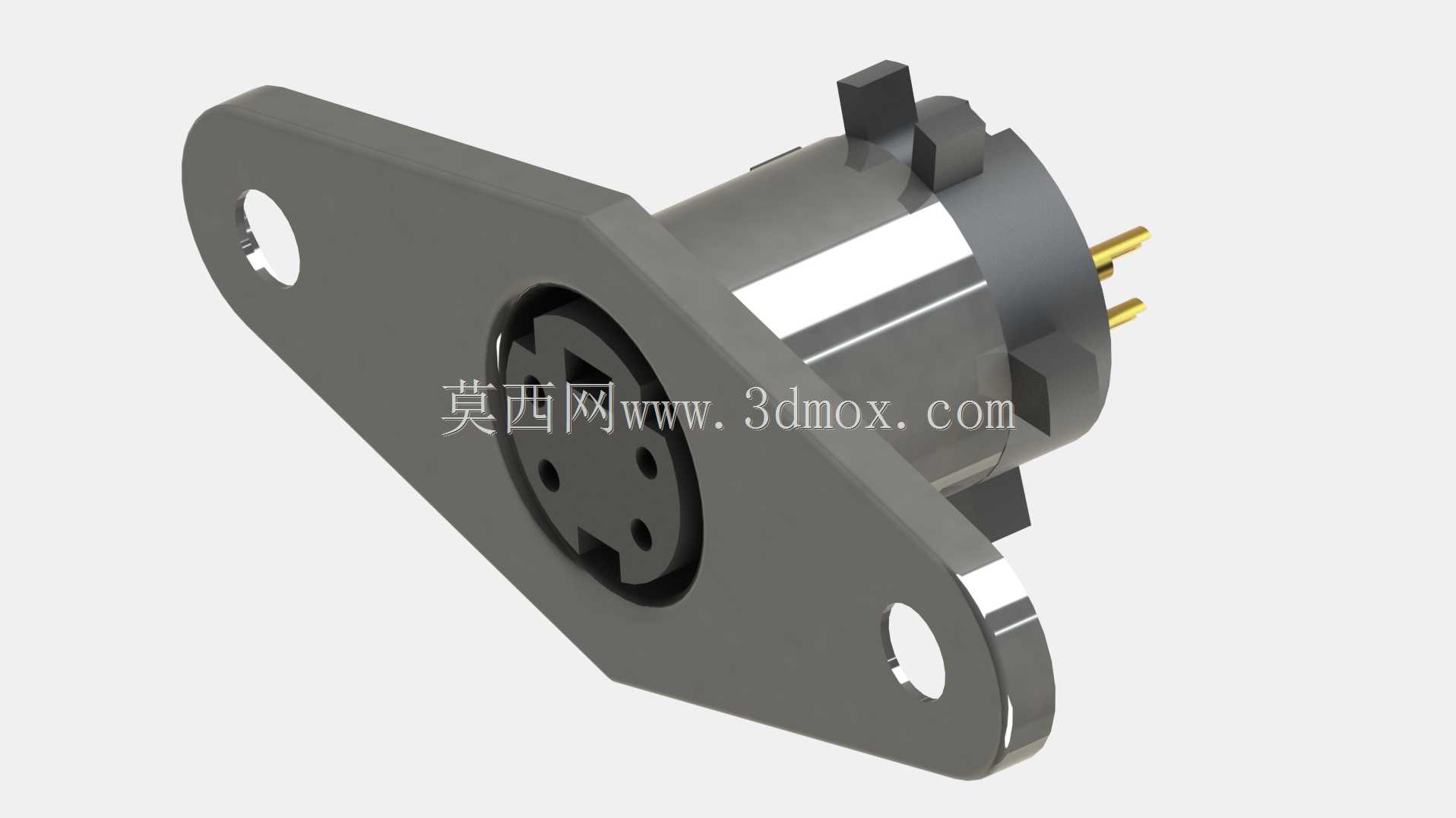

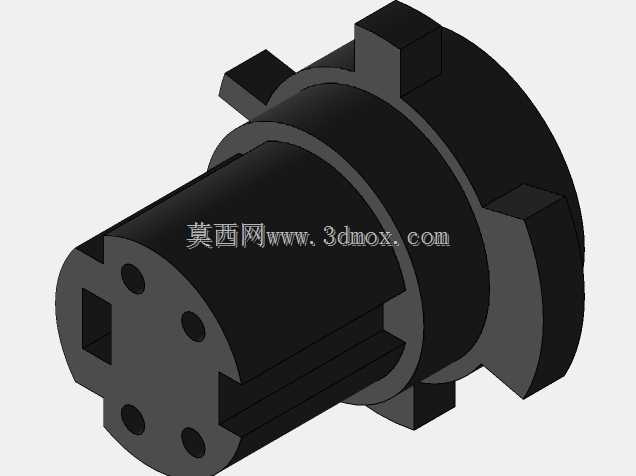

　　这类四芯迷你Din法兰安装插座，常被用在工业控制机柜、音频处理设备、小型电源信号转接模块的面板上，作为小电流信号的稳定接插界面，相比普通直插式接插件，它自带的菱形法兰安装耳能直接通过螺丝固定在设备面板开孔处，不需要额外的固定卡扣或者螺纹锁紧套，安装工序更简洁，适合批量装配的生产线作业。从结构设计来看，插座主体采用圆柱形插接腔体，内部的四个插针呈圆周对称排布，插针伸出长度控制在合理范围，既保证公头插入后接触行程足够，又避免插针过长受外力弯折，插针根部做了台阶限位，公头插入到位后会被台阶挡住，不会出现过插导致内部焊盘受力脱落的问题。

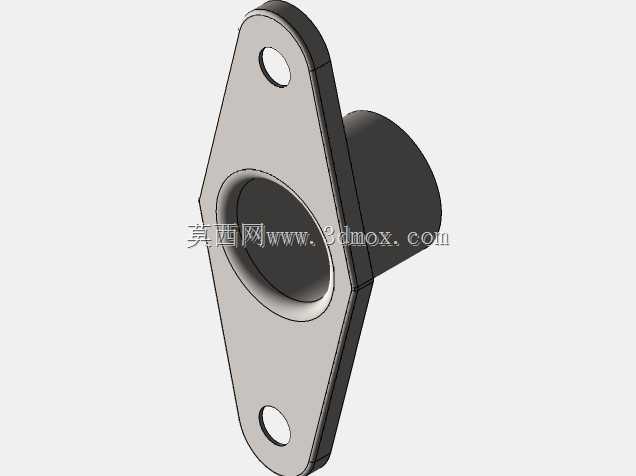

　　法兰安装耳上的两个安装孔位中心距经过匹配常规面板开孔标准设计，安装孔做了沉台处理，固定螺丝拧入后螺丝头不会突出法兰平面，避免和对接公头的外壳产生干涉，法兰和插座主体的衔接处做了圆角过渡，没有尖锐的棱角，装配时不会划伤操作人员的手套或者设备面板的喷涂层。插接腔体的入口处做了导向倒角，公头插入时不需要完全对准就能顺着倒角滑入腔体，降低现场接线时的对位难度，腔体内部设置了防呆定位槽，和公头上的定位凸台对应，只有方向正确才能完全插合，避免插反导致的针脚短路或者信号接反问题。

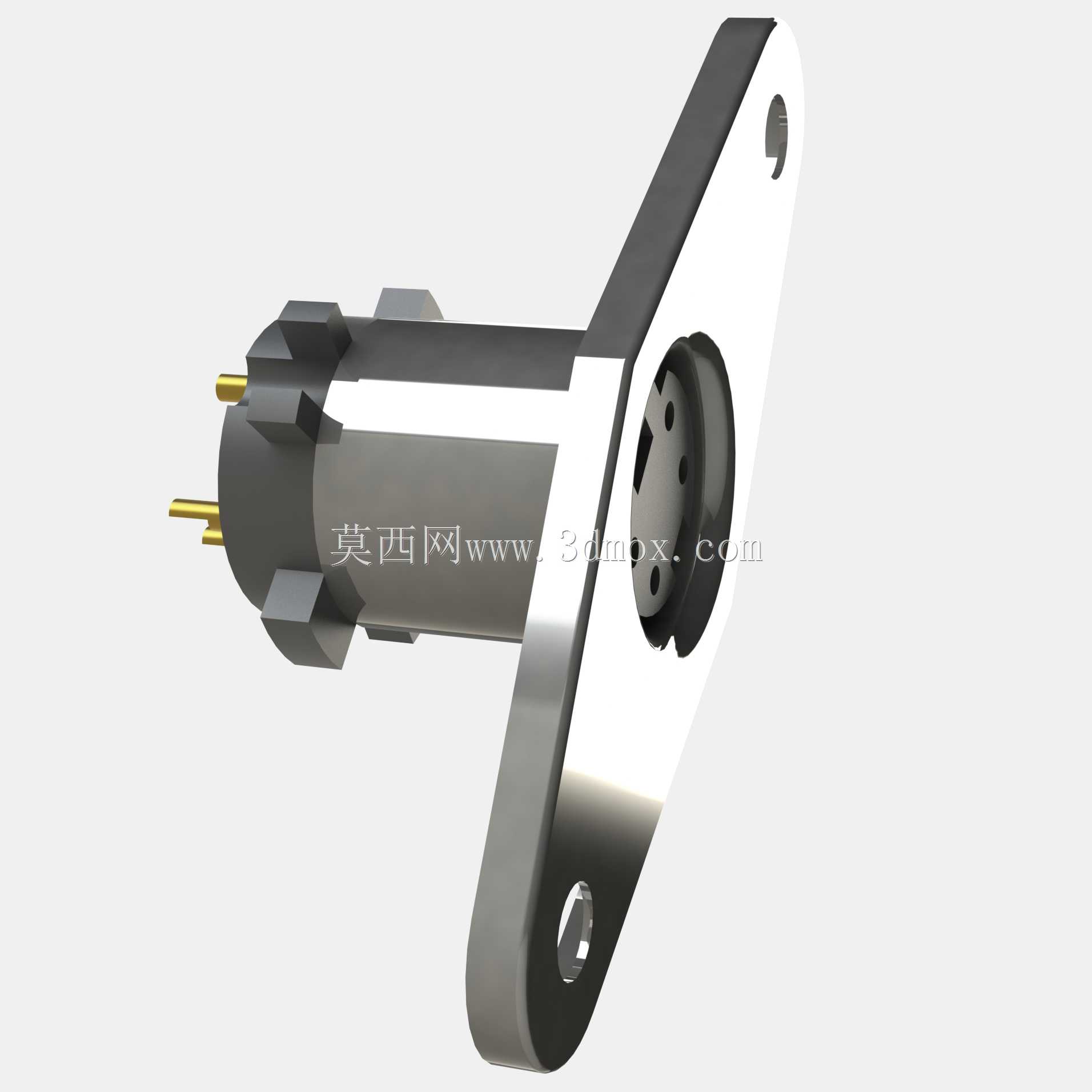

　　外壳采用金属材质做屏蔽处理，接插后金属外壳和公头的屏蔽层导通，能有效阻隔外界电磁干扰对传输信号的影响，适合传输弱电流的控制信号或者低电平音频信号，在有变频器、伺服驱动器的强电磁干扰车间环境里，也能保证信号传输的稳定性。从安装边界来看，插座整体突出面板的长度较短，不会占用设备内部过多的布线空间，法兰的菱形轮廓比圆形法兰更节省面板面积，在排布密集的接口面板上，能在有限空间内容纳更多同类型接口，插座尾部的焊杯位置做了分区标识，每个焊杯对应一个插针的序号，焊接时能快速对应线序，减少接线错误率。

　　实际选型时需要注意，这类插座的额定电流负载不高，仅适合信号回路使用，不能用于主电源回路的大电流传输，安装时面板开孔尺寸要和插座主体的外径匹配，开孔边缘的毛刺要清理干净，避免金属碎屑掉入插座内部造成针脚短路，焊接时要控制焊锡量，避免焊锡溢出流到插接腔体内部，导致公头插入卡滞或者接触不良。日常维护时，不需要拆解插座本体，只需要定期用无水酒精擦拭插接腔体内部的触点，去除氧化层和灰尘就能保证接触可靠性，法兰固定螺丝要定期检查紧固，避免设备长期振动导致螺丝松动，出现插座移位、接触不良的问题。
